Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#42445
Kernel
nagyúr
krisztianAMG
#42443
Kernel
nagyúr
válasz
krisztianAMG
#42443
üzenetére
Ha fixre kötöd, akkor elég éppen a 10k felhúzóellenállás is, de az viszont nem hagyható el.
Bázist felhúzod vele, mindkét tranzisztor nyit, a féltápot biztosító feszültségosztó tápot kap, attól fog működni:
Itt is mutatja, hogy a logikai küszöbfeszültség alatt a csillapítás maximális, felette minimális:
-
#42149
PHM
addikt
krisztianAMG
#42147
PHM
addikt
válasz
krisztianAMG
#42147
üzenetére
Éppenséggel járható, bár inkább 5,6 ohmos kellene, de nem kell.
Az az ellenállás csak elfűtené a kimenő teljesítmény egy jó részét,
abszolút fölöslegesen.
Az erősítőnek nem okoz gondot, ha a névlegesnél nagyobb impedanciájú
hangszórókat kötsz rá, legfeljebb kisebb lesz a kimenő teljesítmény.(#42148) And: Megelőztél.
-
#42148
And
veterán
krisztianAMG
#42147
And
veterán
válasz
krisztianAMG
#42147
üzenetére
Ennek mi volna az értelme? A terhelőimpedancia közelebb lenne a 4Ω-hoz, viszont azon kívül, hogy az erősítő több teljesítmény adna le (és venne fel), az ellenállás meg mindezt elfűtené, hasznos hozadéka nem volna. Az erősítőt a névlegesnél nagyobb terhelőimpedancia nem bántja, akkor meg minek? Feleslegesen fűteni?
-
#41603
Kernel
nagyúr
krisztianAMG
#41597
Kernel
nagyúr
válasz
krisztianAMG
#41597
üzenetére
Működik 12 V-ról, nem csak azért, mert fel is van tüntetve az adatlapon, de én magam is használtam, PC-tápra kötve is, vagy külön 12 V tápra is (a zúgás miatt). A vártnál hangosabb volt egyébként, házimozi két hátsó hangszóróját hajtottam vele.
Később azonban rendeltem egy ilyet, ami hídvégfok, ezért is hatékonyabban használja ki a 12 V-ot, másrészt kapcsolóüzemű és alig melegszik, vagyis minimális energiát pazarol:
-
#41599
Lompos48
nagyúr
krisztianAMG
#41597
Lompos48
nagyúr
válasz
krisztianAMG
#41597
üzenetére
Kb. 4W 4 ohmos terhelés esetén. 8 ohmon a fele. Ez azért, mert a fotó alapján a táplálás egyetlen 12V. Ha egyáltalán működik: lásd PHM.
-
#41598
PHM
addikt
krisztianAMG
#41597
PHM
addikt
válasz
krisztianAMG
#41597
üzenetére
Ezt felejtsd el. A TDA2030 névleges tápfeszültsége +/-8...18V.
Ez azt jelenti, hogy egytelepes táplálásnál minimum 16V kellene neki.
Azaz még 14V-os akkufeszültségnél sem garantált a működése.
Ilyen célra a TDA2003 sokkal alkalmasabb.
Az elméleti maximum 5W, a gyakorlati kb 4,5W ilyen kapcsolástechnikával,
4 ohmos hangszórót feltételezve.
A teljesítmény kisebb ellenállású hangszóróval, hídkapcsolású végfokkal,
illetve inverteres táplálású végerősítővel növelhető. -
#41560
PHM
addikt
krisztianAMG
#41558
PHM
addikt
válasz
krisztianAMG
#41558
üzenetére
Ez esetben tehetsz egy próbát a BD140-essel, de mindenképp
szereld hűtőbordára. -
#41559
Lompos48
nagyúr
krisztianAMG
#41556
Lompos48
nagyúr
válasz
krisztianAMG
#41556
üzenetére
10k-s potméter határon mozog és a 2 tranzisztorpéldány áramerősítésétől függ a siker. BD 140 nem elég a maga 1.4A-es max. kollektoráramával. A terhelés 2A-nél többet kér határon. Legalább BD434/436/438 kell oda, vagy hasonló legalább 3A-es pnp tranzisztor.
@PHM OK.
Szerk.: Máskor definiáld pontosan a kérdésedet.
-
#41557
PHM
addikt
krisztianAMG
#41556
PHM
addikt
válasz
krisztianAMG
#41556
üzenetére
A 2N2222 oké, de a BD140 kevés lesz.
Minimum 3A-es tranzisztor kell oda, hűtőbordán. -
#40761
Kernel
nagyúr
krisztianAMG
#40760
Kernel
nagyúr
válasz
krisztianAMG
#40760
üzenetére
Lehet vagy a tekercs tetejénél, ha megbontod a szigetelést, vagy oldalról a belsejébe tolva, de ezt észre is lehet venni.
-
#40358
Kernel
nagyúr
krisztianAMG
#40352
Kernel
nagyúr
válasz
krisztianAMG
#40352
üzenetére
Az a gond, hogy az áram érzékeléséhez általában szükséges egy soros ellenállás is, amin mérhető az árammal arányos feszültségesés. Ez viszont a feszültség stabilitásába is beleszól, ezért az áramérzékelést nem a kimenet után, hanem előbb szokás beiktatni, hogy a negatív visszacsatolás korrigálni tudja a kimenet változásait. Vagy pedig engedményt kell tenni a stabilitásból, illetve belsőellenállásból. De az ideális feszültségforrásnak minimális a belső ellenállása.
Vagy például másik lehetőség lenne egy ACS712 Hall-elemes áramérzékelőre felépíteni valamit, ebből kapható 5, 20 és 30 amperes is: [link]
Ennek elhanyagolható a belső ellenállása, mégis tud áramot mérni, ez a trükkje. További kérdés a kapcsolóelem: FET, relé, igény szerint.
-
#38853
Lompos48
nagyúr
krisztianAMG
#38851
Lompos48
nagyúr
válasz
krisztianAMG
#38851
üzenetére
Az LM387 akkor volt "divatos", amikor kiszajú előerősítőkre, RIAA korrektorokra csak építve gondolhattunk. Ilyen szintjelzőre (VU-meter) simán használható az LM324 quad műveleti erősítő (amiben 2 db LM387-nek megfelelő elektronika van zsúfolva). Szigorúbbra véve bármilyen OPA, aminél kevésbé kell foglalkozni az offset feszültséggel, bár valószínűleg itt nem nyom az a latban.
-
#38769
Kernel
nagyúr
krisztianAMG
#38756
Kernel
nagyúr
válasz
krisztianAMG
#38756
üzenetére
Semmi hátránya annak, hogy a kapcsoló és a potméter a készülékházhoz testelődik, sőt annak úgy kell lennie. Nem jön létre földhurok sem, hiszen a fémház / rögzítés mindkét alkatrész esetében szigetelt az áramkörtől. Hacsak például a potméter érintkezőjét nem kötötted le direkt a vázra.
A földelt konnektorra való testelés pedig egyáltalán nem feltétele zajmentes üzemnek, sőt egy földhurok még problémákat is okozhat, a földelésnek elsősorban érintésvédelmi funkciója van.
Az egyszerű villásdugós, vagyis kettős szigetelésű készülékeknél a fémházat általában a tápegység GND-hez kötik, esetleg a bemenethez, vagy az egész PCB-GND testelődik, akár több ponton is. De persze nem ezen van a hangsúly, egy jól megválasztott pont is elég, vagy más esetben épp a többpontos testelés okozhat bajt.
-
#38456
Kernel
nagyúr
krisztianAMG
#38454
Kernel
nagyúr
válasz
krisztianAMG
#38454
üzenetére
Az csak arra vonatkozik, hogy a sönthöz vezető huzal ne legyen túl hosszú, aminek nagy áramon van jelentősége.
Ampermérőt mindig sorosan kell beiktatni. Egy soros körön belül viszont teljesen mindegy, hol szakítod meg az áramkört.
-
#38452
Kernel
nagyúr
krisztianAMG
#38451
Kernel
nagyúr
válasz
krisztianAMG
#38451
üzenetére

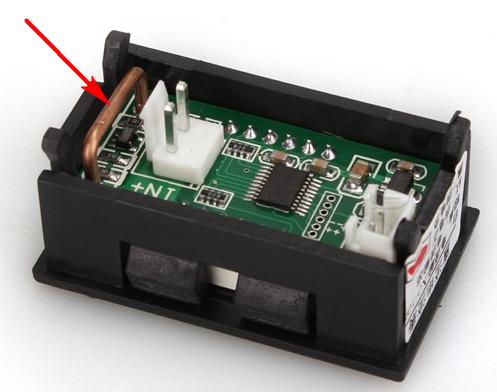

Semmilyen, beépített sönttel rendelkezik, 10 A közvetlenül mehet rá:
-
#38345
trialboj
őstag
krisztianAMG
#38330
trialboj
őstag
válasz
krisztianAMG
#38330
üzenetére
Kösz, még annyit kérdeznék, hogy ha 12V-nál kisebb tápot használok, vagy épp a már meglévő usb kábelt, akkor csak annyi gond lehet, hogy gyengébbel világít, vagy ez károsítja is a lekedekt?
-
#38281
Kernel
nagyúr
krisztianAMG
#38279
Kernel
nagyúr
válasz
krisztianAMG
#38279
üzenetére
Egész híd pláne értelmetlen. Amúgy is is, de főleg ebben az esetben, ahol egy negatív testelésű rendszeren belül vagy, a hídból egy dióda kapásból rövidre záródik.
Elvileg a végfok bemenetén sem lehet 3V AC, attól már szétszakadna a hangszóró. Zúgni szokott, az tény. A képen szereplő fojtóval lehet próbálkozni, de az adott célra lehetne nagyobb menetszám is, vékonyabb huzallal.
Ilyenkor a végfokpanelon lévő 1000 µF nagyságrendű puffer külön problémát okoz azáltal, hogy tápvezetéken komoly töltőimpulzusokat generál, ami fojtóval csökkenthető, jó esetben.
Én a számítógép saját tápegységére kombináltam egy sztereó végfokot, ami kvadro rendszerben a hátsó hangdobozokat hajtja (az első hangfalak egy komolyabb, külső erősítőről mennek), ahol további problémát jelentett a táp-GND és a kimenet-GND között előálló, zajjal terhelt feszültségkülönbség.
De még különálló PWM tápokkal próbálkozva is elég problémás volt, úgyhogy részsikerek után egyelőre inkább ráakasztottam egy vasmagos trafót. Későbbiekben a PC +/-12V tápra kötött végfokkal akarnék majd kísérletezni, ami ezáltal nem a GND irányából veszi az áramot, így kicsit változhat a felállás.
-
#38275
Kernel
nagyúr
krisztianAMG
#38271
Kernel
nagyúr
válasz
krisztianAMG
#38271
üzenetére
Az elektronikában szinte mindenféle jelből lehet mindenféle jelet alakítani, csak nem mindegy a felhasználási cél, áramigény, áramköri környezet.
"Újraegyenirányítás" nem a legjobb kifejezés, mert ami már egyszer egyenirányítva lett, azt nem nagyon lehet még egyszer. Csúcsra tölteni lehetne egy következő kondenzátort, de ennek esetleg akkor lenne értelme, amikor a tápegység kimenetén közvetlenül van egy nagyobb terhelés, utána beiktatok egy diódát, amivel csúcsra töltök egy kondit, valamilyen kisebb terhelés céljára. De ez még így sem egy bevett eljárás.
Annak viszont végképp semmi értelme, hogy a táp kimenetére csak egy dióda menne, utána ismét egy puffer, mert ennyi erővel az a kondi direktben is köthető, vagyis párhuzamosan a táp saját pufferével. Szűrés szempontjából gyakorlatilag ugyanaz, de legalább nem vész el semmi a diódán.
-
#38272
PHM
addikt
krisztianAMG
#38271
PHM
addikt
válasz
krisztianAMG
#38271
üzenetére
Újra egyenirányítani szerintem felesleges, de egy LC szűrő segíthet.
A kondi alacsony ESR-rel rendelkezzen és nem árt egy kis értékű
kerámia kondenzátor sem vele párhuzamosan. -
#38179
darvinya
titán
krisztianAMG
#38175
darvinya
titán
válasz
krisztianAMG
#38175
üzenetére
Nem rossz.
Csak ez a 3 bemenetet kérdés.
Egyszerre úgysem tud menni.(#38172) Lompos48
Köszönöm.
(#38173) mintAdarab
És ez számomra miért jó?
-
#37972
Lompos48
nagyúr
krisztianAMG
#37971
Lompos48
nagyúr
válasz
krisztianAMG
#37971
üzenetére
Ha erre az 5 bemeneti potméter se elég, akkor bonyolult az ügy. Pláne, hogy a kapcsolók nem nagyon engedik meg egy-egy részlet erejéig ráengedni az egyik számot a másikra.
Nem hiszem, hogy egy fórum elég alapos lenne ehhez, vagy hogy valaki hosszú órákat töltsön vele. Keress egy kapcsolási rajzot, ami ilyeneket tud. Azon majd elbeszélgethetünk. Legalábbis részemről.
-
#37970
Lompos48
nagyúr
krisztianAMG
#37969
Lompos48
nagyúr
válasz
krisztianAMG
#37969
üzenetére
Tulajdonképpen már ott vannak a rajzon: P25...P28.
-
#37968
Lompos48
nagyúr
krisztianAMG
#37967
Lompos48
nagyúr
válasz
krisztianAMG
#37967
üzenetére
A kimenetek után kötött potenciométerekkel. A hangerőt MINDIG a hangszínszabályozás után kell beiktatni.
-
#37252
CPT.Pirk
Jómunkásember
krisztianAMG
#37250
CPT.Pirk
Jómunkásember
válasz
krisztianAMG
#37250
üzenetére
Igen, de lehet fog egyet pattanni a hangszóró, mikor vált. Még nyomógombbal, vagy relével lehet megcsinálni, de a pattanás bármelyiknél előfordulhat, a kontaktus jellegén és az erősítő bemeneti érzékenységén múlik.
-
#34857
Lompos48
nagyúr
krisztianAMG
#34853
Lompos48
nagyúr
válasz
krisztianAMG
#34853
üzenetére
Elképzelhető, hogy az erősítőkapcsolásod nem fogyaszt egyforma áramot a 2 tápágból (lehet akár az IC konstrukciójából, ami nem jelent hibát!). Először azt kellene kipróbálnod, hogy különválasztva az erősítőtől, a tápot asszimetrikusan leterhelve tapasztalsz-e ott is elcsúszást.
Ha igen, akkor ez okozza. A linkelt tápnak nincs visszajelzése/visszakapcsolása a kimenet feszültségéről. Ezt egy kissé bonyolultabb megoldással lehet orvosolni. Hónapokkal korábban itt már részletesen volt erről szó (dupla táp szimplából).

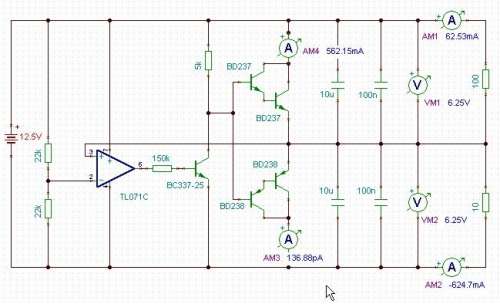

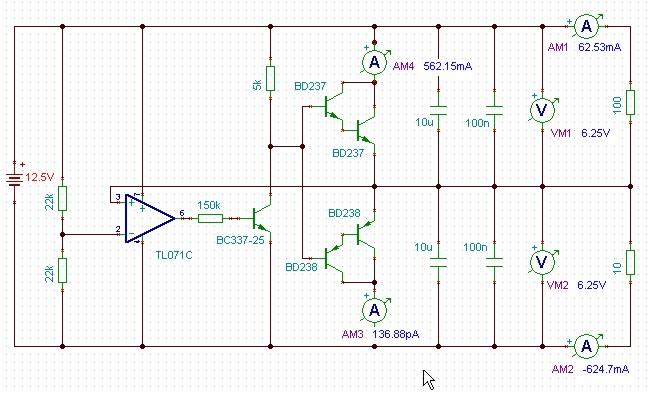

Az első rajz bonyolultnak tűnik, de pont a nagyon asszimetrikus terhelést szimulálja (1/10 arányban):

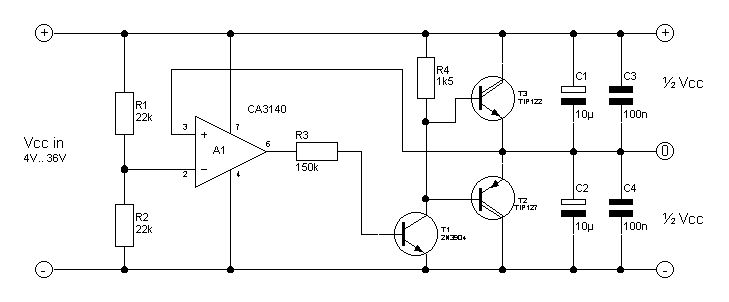

Vagy általánosabban:
Természetesen a rajzban a tranzisztorok helyettesíthetőek sokkal kisebbekkel, ha csak egy fejhallgatóerősítőt kell táplálni.
-
#34855
Kernel
nagyúr
krisztianAMG
#34853
Kernel
nagyúr
válasz
krisztianAMG
#34853
üzenetére
A potméter kondival le van választva, így normális esetben teljesen hatástalan lenne, elkötés valószínű.
Alaposan át kell nézni ismét, illetve mérhetsz feszültségeket a GND-hez képest, ha azt beírod a topikba (vagy még jobb, ha rajzon látjuk), abból talán kisüthető valami.
-
#34854
#22145024
törölt tag
krisztianAMG
#34853
#22145024
törölt tag
válasz
krisztianAMG
#34853
üzenetére
A GND mennyire van "középen"?
-
#32815
Lompos48
nagyúr
krisztianAMG
#32814
Lompos48
nagyúr
válasz
krisztianAMG
#32814
üzenetére
Igen. Esetleg az R1-t lehetne növelni 3k3-ra.
-
#31970
Lompos48
nagyúr
krisztianAMG
#31969
Lompos48
nagyúr
válasz
krisztianAMG
#31969
üzenetére
Ekkor még a másik oldal tökéletesen működött.
Akkor valami hiba van a rosszul működő csatornával.
...alakítani úgy, hogy a kimenetein 12V legyen...
Nem kell rajta semmit módosítani. Minden LED-ellenállás csoport helyett beköthető egy-egy szalagdarab. Feltétel, hogy a táplálás12V legyen. Nem ehet bármilyen hosszú a darab, mert egy tranzisztor nem képes bármekkora áramra.
Virtuális föld:
A jobb megoldás természetesen a tranzisztoros. Ugyanakkor ha igaz, ami a rajzon van, azaz tényleg 2 db. 9V-os elem a táplálás, akkor a tökéletes föld a 2 elem közös pontjára kötött szál lenne.
-
#31933
Lompos48
nagyúr
krisztianAMG
#31928
Lompos48
nagyúr
válasz
krisztianAMG
#31928
üzenetére
Ha a nullázással és érzékenység állításával nem orvosolhatő, akkor valószínűleg a rákapcsolt jelnek van egy egyenáramú összetevője. Azt látja és értelmezi jelnek a bemenet. Kipróbálnék egy bemenettel sorbakötött kondenzátort
-
#26519
kjani18
őstag
krisztianAMG
#26518
kjani18
őstag
válasz
krisztianAMG
#26518
üzenetére
Ha adsz elérhetőséget el tudom küldeni az egészet
-
Bohir
tag
válasz
krisztianAMG
#26510
üzenetére
"...a potmétereket meg kell locsolni kontatkt sprével, eléggé betegek..."
Azt szerintem zsírozni kéne.
Én egyszer kitakarítottam a potikból a zsírt és utána recsegtek mint a fene.
Akkor jöttem rá mi az értelme. -
#26511
Lompos48
nagyúr
krisztianAMG
#26510
Lompos48
nagyúr
válasz
krisztianAMG
#26510
üzenetére
Öreg leszel, szakállas és kopasz!
Viszont az alapzaj megmaradt
Ha bármitől elhallgat, akkor nem kondenzátor, hanem valami kábelezési vagy kontakthiba.
-
#26509
Lompos48
nagyúr
krisztianAMG
#26508
Lompos48
nagyúr
válasz
krisztianAMG
#26508
üzenetére
A kábelezés, amit csatoltam sajnos nem mindig szentírás. Próbálj minden kábel nélkül a DIN dugóba egy gombostűt dugni (csupasz ujjaid közt tartva) sorban az 5 lyukba. Annak függvényében, hogy melyik hangszóróból hallatszik a brumm, az a megfelelő bemenet. Igazítsd ehhez a kábelezésedet, ha nem úgy lenne.
-
#26507
MasterMark
titán
krisztianAMG
#26506
MasterMark
titán
válasz
krisztianAMG
#26506
üzenetére
A hang eltünés nem bug, hanem fícsör.
Amolyan védelem, hogy ne robbanjanak ki a hangfalaid, amikor a gombokat nyomkodod.
Melyik bemenetre dugtad amúgy?
-
#26504
Lompos48
nagyúr
krisztianAMG
#26503
Lompos48
nagyúr
válasz
krisztianAMG
#26503
üzenetére
Ha minden igaz...
-
#26315
szeva000
addikt
krisztianAMG
#26313
szeva000
addikt
válasz
krisztianAMG
#26313
üzenetére
ez nem csak egy zavarszűrő kondi ott benne?dobd ki ha az..attól használhatod a pedált.
-
#22386
Lompos48
nagyúr
krisztianAMG
#22385
Lompos48
nagyúr
válasz
krisztianAMG
#22385
üzenetére
Nem sokat. Ha zárlatos semmit. Ha nem és pici kapacitása még maradt, ki lehet ókumulálni vele esetleg egy kis LEDes világítást, táplálni egy kis zsebrádiót.
-
#22017
totya694
őstag
krisztianAMG
#22014
válasz
krisztianAMG
#22014
üzenetére
Még csak "Tőle" láttam,hogy tüzet csinált mobil aksival...
-
#22016
Gyula84
veterán
krisztianAMG
#22014
Gyula84
veterán
válasz
krisztianAMG
#22014
üzenetére
Az egyik heli akkum nekem is ilyen, de még jó lényegében, ezért ki nem dobom. Volt hogy már véletlen szúrtam ki li-ion,polymer akkut akkor sem volt robbanás, meg volt olyan is hogy bontottam le róla a külsejét, hogy csak a akku maradjon, de véletlen többet szedtem a kelleténél akkor sem volt semmi
-
#22015
moha21
veterán
krisztianAMG
#22014
moha21
veterán
válasz
krisztianAMG
#22014
üzenetére
Leadod oda ahova le lehet adni az elemeket/akkukat. Villanás nem lesz.
-
#22013
totya694
őstag
krisztianAMG
#22009
válasz
krisztianAMG
#22009
üzenetére
Postagalambbal vitesd ki Csernobilba.
-
#22012
sztanozs
veterán
krisztianAMG
#22009
sztanozs
veterán
válasz
krisztianAMG
#22009
üzenetére
Kibontod az elektronikát az aksiból és elvágod a
piroskék vezetéket. -
#22010
zka67
őstag
krisztianAMG
#22009
zka67
őstag
válasz
krisztianAMG
#22009
üzenetére
Nokia akku ártalmatlanítása: veszel egy méteres ólomköpenyt, annak a közepére beteszed, aztán építesz köré egy 50x50x50 méteres betonszarkofágot, majd mindezt leviszed egy 4000 méter mélyen levő, kihalt aranybánya fenekére.
-
#21972
Lompos48
nagyúr
krisztianAMG
#21970
Lompos48
nagyúr
válasz
krisztianAMG
#21970
üzenetére
Cseréld meg a 2 tranzisztort egymás között. Ha a jelenség is "csatornát vált", akkor megvan az ok. Megcserélheted a 2 csövet is. Utána spekulálunk.
-
#21966
biker
nagyúr
krisztianAMG
#21964
biker
nagyúr
válasz
krisztianAMG
#21964
üzenetére
köszi, majd szétkapom, és kiderül, mi a hiba
-
#21869
dudika10
veterán
krisztianAMG
#21868
dudika10
veterán
válasz
krisztianAMG
#21868
üzenetére
AA méretű lítiumos?! Mindig tanul valamit az ember, én mindig csak 18650-essel találkoztam (és logikusnak is tűnt, hogy nem dugdosható be egyik a másik helyére).
Töltő szerintem mindenkinek van manapság otthon.
Persze, 4*1,2V 1 darab fehérhez elég. A világ végéig is elvilágít (mármint időtartamban, nem távolságban).
Ahhoz pedig kétség sem fér, hogy egy gyári megoldás a legegyszerűbb.
-
#21866
dudika10
veterán
krisztianAMG
#21864
dudika10
veterán
válasz
krisztianAMG
#21864
üzenetére
Lítiumhoz külön kell töltő és tok.
Direkt nem AA méretűek, nehogy rossz helyre dughasd őket.
3,2V? 3,7V? Nem tudom így hirtelen, de abból is kell alsóhangon 3 (de inkább 4 az elektronika miatt).
1-2 erős LED-del többre megy szerintem (de biztosan olcsóbb és egyszerűbb). -
#21865
Lompos48
nagyúr
krisztianAMG
#21864
Lompos48
nagyúr
válasz
krisztianAMG
#21864
üzenetére
Van 2700mA-es is, de kell belőle legalább 8 db a 4 soros fehér LEDhez, de inkább még több.
-
#21863
dudika10
veterán
krisztianAMG
#21862
dudika10
veterán
válasz
krisztianAMG
#21862
üzenetére
És oda elég feszültség is kell.
-
#21790
dudika10
veterán
krisztianAMG
#21789
dudika10
veterán
válasz
krisztianAMG
#21789
üzenetére
Szerintem ugorj neki még egyszer az utóbbi pár hozzászólásnak, mert nem egészen erről beszélgettünk.
-
#21788
Speeedfire
félisten
krisztianAMG
#21787
Speeedfire
félisten
válasz
krisztianAMG
#21787
üzenetére
A kettő azért nem egy kategória.
-
#21776
mezis
félisten
krisztianAMG
#21675
mezis
félisten
válasz
krisztianAMG
#21675
üzenetére
Üdv.!
Mit gondolsz, egy ilyen BD-139-el megépített CanAmp meg tudna szólaltatni normál szobahangerővel 4-8 Ohmos hangfalat ?
-
#21682
Speeedfire
félisten
krisztianAMG
#21675
Speeedfire
félisten
válasz
krisztianAMG
#21675
üzenetére
Nem rossz, bár opa-t én is cserélném. Illetve a ventit kivenném a bordától, mert lehet nem lesz elég "meleg" a tranyó.
-
#21676
ozzy711
őstag
krisztianAMG
#21675
ozzy711
őstag
válasz
krisztianAMG
#21675
üzenetére
Jó lett az!
Mondjuk az NE5534-et kicserélném pl. egy OP27-re vagy valami hasonló single op amp-ra. -
#19845
kjani18
őstag
krisztianAMG
#19842
kjani18
őstag
válasz
krisztianAMG
#19842
üzenetére
A trafó szekunder oldalát TILOS a hálózati testre kötni! Életveszélyes lehet!
Azonkívül megszopat a fi relé... -
#19843
And
veterán
krisztianAMG
#19842
And
veterán
válasz
krisztianAMG
#19842
üzenetére
"itt a földet rá kell kötni a fémdobozra, amiben az erősítő lesz?"
Igen, a védővezetőt erősen illik rákötni a fém házra.
"Ha jól gondolom a 4 kivezetésből egy közös (föld)."
Rosszul gondolod! Egy hálózati transzformátor szekunder oldala szimmetrikus, teljesen földfüggetlen, vagyis a primer oldal egyik vezetőjéhez képest sem mérhető rajta feszültség. A szekunder tekercsek (amiből azon a trafón valószínűleg két, egymástól szintén független található) önálló feszültséggenerátoroknak tekinthető, a két kimeneti tekercs egymáshoz képest is szigetelt. Ha pl. a szekunder oldal 2x 9V-os, akkor fázishelyes közösítéssel - az egyik tekercs azonos menetirányú végét a másik kezdetével összekötve - megoldható az 1x 18V-os kimenet (a közösített szekunderek két vége között), vagy a közös pontot is felhasználva az ahhoz mért 2x 9V AC (egymáshoz képest ellenkező fázissal). A közösített pont utóbbi esetben tekinthető a kimeneti 0V-nak vagy 'GND'-nek, de ennek a potenciálnak nincs köze a primer oldal egyik vezetékéhez, így a védővezetőhöz ('földeléshez') sem.
Még egyszer: mivel a szekundernél nincs "föld", a transzformátor a hálózattól galvanikusan elválaszt, ami az egyik lényeges tulajdonsága. -
#19775
totya694
őstag
krisztianAMG
#19772
válasz
krisztianAMG
#19772
üzenetére
Az egyik variáció.
-
#19774
totya694
őstag
krisztianAMG
#19772
válasz
krisztianAMG
#19772
üzenetére
Üdv!
Én megépítettem 2 fajtát is ezekből.Első körben az általad is megépített példányt csak nem volt itthon Sotky diódám így egy bontott készülék +/- 12V-os tápjával oldottam meg tökéletesen dolgozott(nem volt gerjedés/brumm stb)
Második körben egy az eredetihez közelebb álló példányt építettem meg annál 4 dióda>puffer kondi>hidegítő kondi táp volt és ott viszont már brummos volt a készülék.Ahogy a 0V részt földre kötöttem egyből megszűnt a brumm.Ennél a verziónál már 1db IC alkotta a 2 oldalt.
Hangzásban nem vettem észre köztük különbséget mind 2 példány jól szólt és nagyobb impedanciájú fülesekkel is simán megbirkózott.Ha füles erősítőt tesztelek akkor a 32 ohmostól a 2000 ohmosig végig próbálgatom pár fejhallgatóval. -
#19773
CPT.Pirk
Jómunkásember
krisztianAMG
#19772
CPT.Pirk
Jómunkásember
válasz
krisztianAMG
#19772
üzenetére
Kb. igen.
Aztán ha továbbra is van valami gond lenne, akkor meg be lehet tenni 7809 és 7909-es lineáris stabilizátorokat, azoknak elég ez a trafó is, a kapcsolásnak meg a +-9V.
Árnyékolással meg csak a bemeneti jelkábeleknél törődj, de az gondolom megvan. No a többit holnap. Vagyis reggel.
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#19771
CPT.Pirk
Jómunkásember
krisztianAMG
#19770
CPT.Pirk
Jómunkásember
válasz
krisztianAMG
#19770
üzenetére
Nem, legalább is többnyire nem.
Így néz ki egy általános tápegység:
trafó -> egyenirányítás -> pufferelés -> szűrés
Ahogy nézem a képet, az utolsó lépcső hiányzik. Nézd meg ezt a lapot, szépen megvan rajta a tápegység rajza a te erősítődhöz: [link]
-
#19769
CPT.Pirk
Jómunkásember
krisztianAMG
#19768
CPT.Pirk
Jómunkásember
válasz
krisztianAMG
#19768
üzenetére
A trafók szórt tere ellen nehéz védekezni. A mágneses teret permalloy ötvözettel lehet csökkenteni, de csak kicsit. Igazából a trafót kell úgy megtervezni, hogy a szórása ne legyen zavaró.
A képed alapján sokkal nagyobb jelentősége van az egyenirányítás és a pufferelés után a képen nem látható, gondolom ott sem lévő tápfesz. szűrésnek.
-
#19522
Batman2
őstag
krisztianAMG
#19519
Batman2
őstag
válasz
krisztianAMG
#19519
üzenetére
Az annyit jelent hogy kettő darab erősítő kimenetét használod fel egy darab hangszóró meghajtásához !
Tehát a két erősítő kimenetét összekötöd egy hangszóróval, a hansgzóró egyik pólusa sem kapcsolódik direktben a földre, csak az IC-n keresztül.
Így egy Stereo erősítőt IC-t fel tudsz használni egy darab erősítőként, ha nem is dupla, de kb. 1,5x teljesítménnyel, viszont sajnos a torzítás is nőni fog a két áramkör miatt.
Itt van pl. a TDA 2005 stereo kapcsolásban: [link]
és itt van híd kapcsolásban (egy hangszóróval egy erősítőként): [link]És itt van a TDA 1558 4 hangszórós, normál kötésben: [link]
és 2 hangszóróval, kettő-kettő erősítő hídba kötve: [link]
Minden 3szög 1 darab erősítő áramkört jelent, tehát a TDA 2005-ös tokban kettő, a TDA 1558-as tokban pedig 4 darab erősítő áramkör van integrálva !Üdv.
-
#19521
Lompos48
nagyúr
krisztianAMG
#19519
Lompos48
nagyúr
válasz
krisztianAMG
#19519
üzenetére
Lényege 2 erősítő kimenete kötni a hangszórót, a bemenetek ugyanazzal a jellel vannak meghajtva, csak az egyik fázisforgatással (vagy ellenfázisban, vagy 180°-kal forgatva, ahogy tetszik). A kimenetek ugyanúgy ellenfázisban cibálják a hangszóró 2 végét. Ezzel ugyanakkora terhelésnél és tápnál nagyobb teljesítmény, vagy kisebb tápról ugyanakkora teljesítmény paszírozható ki.
Nagyon summásan:
vagy kicsit bonyolultabb:
De rengeteg konkrét rajzot találsz a neten, elméletet is.
-
#19430
totya694
őstag
krisztianAMG
#19428
válasz
krisztianAMG
#19428
üzenetére
Köszi
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold
- LG 65C3 - 65" OLED evo - 4K 120Hz 1ms - NVIDIA G-Sync - FreeSync Premium - HDMI 2.1 - PS5 és Xbox!
- Apple iPhone 15 128GB, Kártyafüggetlen, 1 Év Garanciával
- Bomba ár! Dell Inspiron 7400 - i7-1165G7 I 8GB I 512SSD I 14,5" 2K I HDMI I Cam I W11 I Garancia!
- ÁRGARANCIA! Épített KomPhone Ryzen 7 5800X 16/32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- AKCIÓ! Apple iPad Pro 13 2024 M4 512GB Cellular tablet garanciával hibátlan működéssel
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
