• #8507 n0rbert0 senior tag Zoli54213 #8505

  Új Válasz 2021-05-20 21:38:39 #8507

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  n0rbert0

  senior tag

  válasz Zoli54213 #8505 üzenetére

  A comfort panelekhez létezik a wincc audit (6AV2107-0RP00-0BB0). Ez külön licenchez kötött, de ez tudja amit Te szeretnél.

• #8506 spkkill tag Zoli54213 #8505

  Új Válasz 2021-05-20 20:59:46 #8506

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  spkkill

  tag

  válasz Zoli54213 #8505 üzenetére

  Szia!

  A comfort panel szerencsés. Én egy kis script-ben összeszedném az infókat, a script egyik bemeneti paramétere egy string lenne amibe az adott IO field, switch..-hez tartozó érték nevét írnám konstansként. A scriptet a change vagy az input finished event-el indítanám. Ezeket az adtokat pedig egy historical data log-al gyűjteném. Egy másik script-el megjeleníteném a log fájl tartalmát.

  Másik megoldás ha a PLC-ben egy DB-be írod az adatokat és ott figyeled az eseményeket, majd a DB-ben lévő adatokat a HMI-n jeleníted meg.

• #8158 Szirty őstag Zoli54213 #8155

  Új Válasz 2020-05-12 18:05:48 #8158

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Szirty

  őstag

  válasz Zoli54213 #8155 üzenetére

  "Ezt a hibát akkor szokta dobni ha PB-ben olyan utasítást használsz amit csak FB blokkban lehet"

  "Közben megoldódott, csak FB-be lehet írni."

  Bingó?

• #8157 simi00108 csendes tag Zoli54213 #8155

  Új Válasz 2020-05-11 20:20:48 #8157

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  simi00108

  csendes tag

  válasz Zoli54213 #8155 üzenetére

  Szia!
  Szerintem ne a JZ-vel ugorj, hanem a JC-vel. Talán így:

• #8152 Szirty őstag Zoli54213 #8151

  Új Válasz 2020-05-11 11:19:26 #8152

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Szirty

  őstag

  válasz Zoli54213 #8151 üzenetére

  Ezt a hibát akkor szokta dobni ha PB-ben olyan utasítást használsz amit csak FB blokkban lehet (pl. SLW).

• #8150 joci9 tag Zoli54213 #8148

  Új Válasz 2020-05-11 08:03:23 #8150

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  joci9

  tag

  válasz Zoli54213 #8148 üzenetére

  Szia!

  Szokás így átadni, csak figyelni kell az érték változásnál, időzítő, vagy trigger jel szükséges lehet.

  ü
  J

• #8149 spkkill tag Zoli54213 #8148

  Új Válasz 2020-05-10 14:40:34 #8149

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  spkkill

  tag

  válasz Zoli54213 #8148 üzenetére

  Szerintem működhet így a dolog. Robot és PLC közt például láttam már hasonló értékátadást ,ott egy termékhez tartozó típusszámot küldtek át így.

• #8147 spkkill tag Zoli54213 #8143

  Új Válasz 2020-05-10 09:31:51 #8147

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  spkkill

  tag

  válasz Zoli54213 #8143 üzenetére

  Közben rájöttem, hogy 1-2 dologról megfeledkeztem. Egy kis helyesbítés:

  C DB10 /DB10 megnyitása
  A I0.0 /input 1
  A I0.1 /input 2
  JZ =M001 /Ha az RLO 0 ugrás M001-re
  L KF +23
  T DW0 /23 betöltése a DB10.DBW0 címre
  M001: NOP 0 /Nincs művelet

• #8142 spkkill tag Zoli54213 #8141

  Új Válasz 2020-05-08 15:55:57 #8142

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  spkkill

  tag

  válasz Zoli54213 #8141 üzenetére

  Hello!

  C DB10 /DB10 megnyitása
  A I0.0 /input 1
  A I0.1 /input 2
  JZ M001 /Ha az RLO 0 ugrás M001-re
  L 23
  T DW0 /23 betöltése a DB10.DBW0 címre
  M001: NOP0 /Nincs művelet

• #8131 Tomika86 senior tag Zoli54213 #8130

  Új Válasz 2020-05-06 06:14:13 #8131

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Tomika86

  senior tag

  válasz Zoli54213 #8130 üzenetére

  Helló

  Le van zárva az utolsó kártyahely?
  Ha nincs lezáró kártya akkor hibát ad. Valahol annó megtaláltam, mit kell összekötni és jó lesz

• #8113 moseras tag Zoli54213 #8112

  Új Válasz 2020-04-30 19:30:05 #8113

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  moseras

  tag

  válasz Zoli54213 #8112 üzenetére

  Üdv!

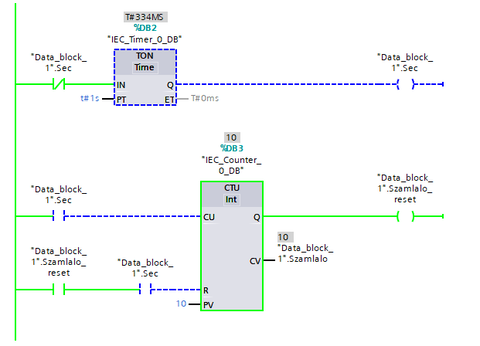

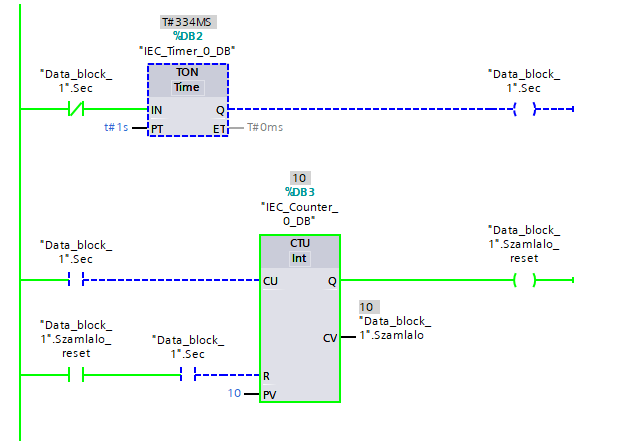

  A számlálós részben találtam hibát, szerintem így jobb, mert így ugyanannyi ideig tart a legnagyobb szám is mint a többi:



• #8111 moseras tag Zoli54213 #8107

  Új Válasz 2020-04-30 15:35:40 #8111

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  moseras

  tag

  válasz Zoli54213 #8107 üzenetére

  Hello,

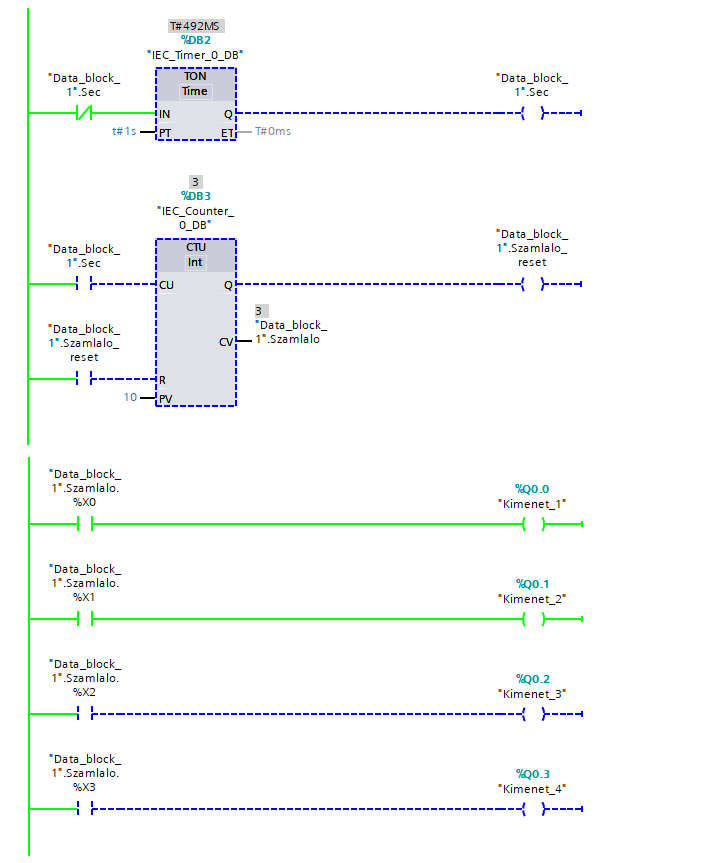

  %X0, %X1, stb, tudsz hivatkozni az Int-en belüli bitekre.



• #8110 byte-by tag Zoli54213 #8107

  Új Válasz 2020-04-30 15:15:43 #8110

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  byte-by

  tag

  válasz Zoli54213 #8107 üzenetére

  halo

  egyébként lehet egy merkerbe írni csak nem ebben a formában,
  és akkor a kimenet csak egyszer lesz használva.

  ha 1-et írsz be a szoba akkor az első bit lesz 1
  ha 2-tőt akkor a második, és így tovább.
  a merkereket meg kimenetekhez rendeled.

• #8108 lappy őstag Zoli54213 #8107

  Új Válasz 2020-04-30 10:40:06 #8108

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  lappy

  őstag

  válasz Zoli54213 #8107 üzenetére

  Két plc között kommunikáció nem lehetséges? Etherneten?

• #8106 spkkill tag Zoli54213 #8105

  Új Válasz 2020-04-30 10:28:25 #8106

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  spkkill

  tag

  válasz Zoli54213 #8105 üzenetére

  Szia! Az alapvető szabályok egyike ,hogy egy kimenetet nem írunk többször. Azért lesz az eredmény "false" mert utána ismét írod a Q0.0-át ez felülírja az előző "true" állapotot.

• #8016 Rigor Mortis csendes tag Zoli54213 #8011

  Új Válasz 2020-03-31 08:24:45 #8016

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Rigor Mortis

  csendes tag

  válasz Zoli54213 #8011 üzenetére

  Szia Zoli54213!

  Lassan elillanó emlékeim szerint (régen foglalkoztam már ezzel) STEP5-ben nincs MOVE utasítás FBD/LAD-ban. Tehát marad az STL, valahogy így:
  A I0.0
  A I0.1
  NOT
  JC IDE
  L KF 23
  T MW 100
  IDE: NOP 0

  Remélem minden parancsra jól emlékeztem.

  Üdvözlettel:

  RM

• #8005 spkkill tag Zoli54213 #8004

  Új Válasz 2020-03-26 20:21:07 #8005

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  spkkill

  tag

  válasz Zoli54213 #8004 üzenetére

  Szia!

  FBD-ben a MOVE utasítással tudsz memória címekre adatokat mozgatni.


• #8003 lappy őstag Zoli54213 #8002

  Új Válasz 2020-03-26 18:02:28 #8003

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  lappy

  őstag

  válasz Zoli54213 #8002 üzenetére

  azért jó lenne tudni hogy milyen PLC-ben akarod ezt megvalósítani?
