And
veterán
(Szia! Ehhez annyit tudnék hozzátenni, hogy jó két éve egyszer belefutottunk egy hasonló problémába WAGO-témában. Ott annyival egyszerűbb volt - vagyis csak annak tűnt - a helyzet, hogy nem új modulokat kellett betenni egy DP-s buszcsatoló / fejegység alá, hanem magát a csatolót kellett cserélnünk meghibásodás miatt. Vettünk egy új, típusra ugyanolyan csatolót (750-343), majd csodálkoztunk, hogy beépítés után hibát jelez, és természetesen az alatta lévő WAGO IO-modulok sem működnek. Egy másik hasonló gépből kivettünk egy ugyanilyen csatolót, azzal gond nélkül elindult a rendszer. Hamar kiderült, típusra hiába az eredeti a csatoló, más (újabb) firmware-verzióval rendelkezik. A mellette lévő fő Siemens S7-300-as hw-konfigurációjában ez a WAGO-s remote-egység úgy szerepelt, mint néhány "Universal module" nevezetű eszköz, és ezekhez rendelt IO-címek. Az univerzális modulok darabszáma egyébként csak néhny darab volt, messze nem egyezett meg a fizikailag meglévő WAGO-modulok számával. Úgyhogy muszáj volt az S7-hardverkonfig ezen részének teljes újjáépítése a megfelelő GSD telepítése után, ráadásul elég trükkös módon, de a tényleges számú WAGO-modulokkal megegyező sorral.)
-
Mazsika
őstag
Nem kell törölni a HW configot, én annyit csinálnék hogy egy köv profibus cimre feltenném ugyanezt a tipusu fejegységet, utána ugyanigy a modulokat, + amivel bőviteni akarod. Ha ez megvan törlöd a régit, pb cimet átirod az újon hogy ugyanaz legyen, és kész. Vagy átkattintod fizikálisan a fejegység cimét és meg is vagy. Gondolom senki nem fog megszólni ha nem a 27-esen hanem a 28-ason van a coupler...
-
Dezsi82
tag
-
Szirty
őstag
Helló zumi24!
Írd le pontosan mi a jelenlegi összeállítás és hova akarsz tenni mit!
"Eddig 42db kártya van rajta"
Az egyiken, vagy a kettőn összesen? Melyiken milyenek a kártyák? Nem mindegy hány bit és hogy ki vagy bemenet! Azt sem mindegy hogy a library-ból milyen típust akarsz rátenni (vannak kavarások a byte-okkal).
750-333 bus coupler limit:
Max input proces simage: 244 bvyte
Max output proces simage: 244 bvyte
Number of I/O modules: Max 63 -
Mazsika
őstag
-
Szirty
őstag
Helló zumi24!
Nekem úgy tűnik, hogy a 750-301,750-303-as csatolóra nem lehet felrakni a 750-501,750-512,750-400-as kártyákat. Ezeket csak 740-333 és 750-343-as csatolóra lehet felfűzni.
-
Szirty
őstag
Helló zumi24!
Pedig ott van az a WAGO oldalán:
GSD files for PROFIBUS with installation program / Series 750, 752, 755, 758 and 767Ja igen! A GSD-t nem az I/O modulokhoz kell keresni, hanem a profibus couplerhez (750-333, 750-343).
-
byte-by
tag
halo zumi24 !

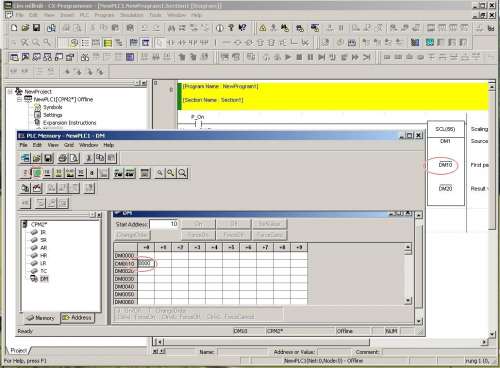

ha gondolod, akkor beírhatod a memóriatáblába az értékeket , így ki tudod választani a megadott érték típusát.
ahogy Szirty is írta:

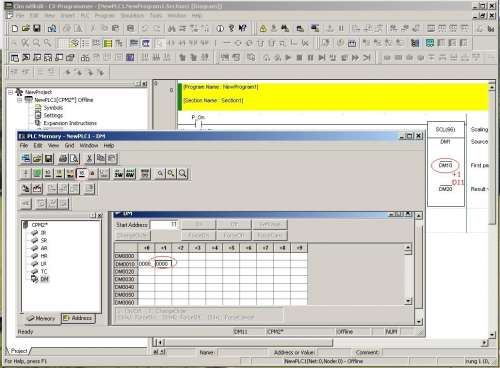

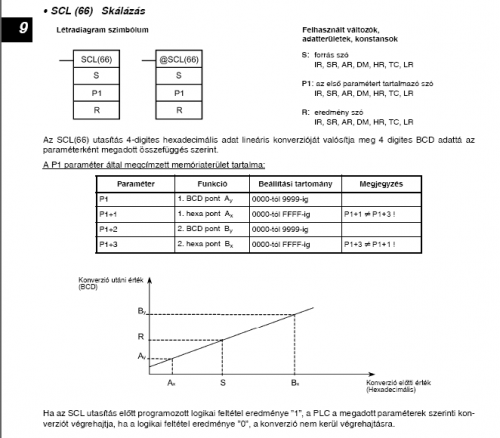

P1 : a kimenő érték minimuma BCD-ben, kiválasztod a BCD opciót, beírod az értéket.
P1+1: a skálázandó minimuma hexában, kiválasztod az "16" opciót , beírod az értéket.
és így tovább.
P1+2: a kimenő érték maximuma BCD-ben,
P1+3 : a skálázandó érték maximuma hexában.az eredményt BCD-ben kapod, egész számként, de törtként kezelheted, az eredményben értelmezhetsz tizedes jegyet.(pl. #1234= 12,34 )
beírni online kapcsolatban tudsz, el kell menteni, és statikus lesz.
de vigyázz, mégis a legjobb, ha egy P_On (allways-on) feltétellel a PLC bekapcsolásakor az értékeket bemásolod a helyükre, figyelve a típusaikra.
byte-by
-
-
Szirty
őstag
Hali zumi24!
Az még mindig nem teljesen világos, hogy a frekvencia vagy az impulzus kimenetet fogadod-e.
Gondolom a frekvencia kimeneten a távadó által mért mennyiséggel arányos frekvenciájú jelet ad, az impulzus kimeneten pedig adott mért mennyiségenként ad egy impulzust.
A kettő nem teljesen ugyanaz.
Nem ez okoz problémát?Nem használtam még ezt a távadót, de jellemzően mindegyik már "konyhakész" és lineáris jelet szokott adni a kimenetén amivel már nem kell utólag számolgatni.
-
Szirty
őstag
Hali zumi24!
Ez nem elég infó...
Mi a készülék pontos típusa?
Milyen közeget mérsz? Folyadékot? Milyen anyag?
Melyik kimenet csal? Az impulzus, vagy a frekvencia?
Hogy van beállítva a készülék, melyik kimenete mire van állítva?
Mivel, hogyan fogadod a készülék jeleit?
Hogyan számolod ki ezekből a jelekből a mennyiséget?
