Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Lompos48
nagyúr
válasz
donzoli
#17786
üzenetére
A próbát megejtheted jelet kötve a DIN bemenetekre. Amit CPT.Pirk ajánl, az kiküszöböli a 2 leagázásos potméterrel kialakított fiziológiai hangerőszabályozást.
A szűrőkondik cseréje csak akkor kötelező, ha jel nélkül hálózati brummot észlelsz, vagy személyes opció.Maga az erősítő szólhatna egész jól, ha a rádió doboza nem lenne a (faanyag) spórolós fajtából. Inkább hallgasd meg és dönts egyedül.
-
CPT.Pirk
Jómunkásember
válasz
donzoli
#17786
üzenetére
ECL86 / PCL86 Single Ended a kezdők csöves erősítője címen szokott lenni a profik között, holott az "audiofil" ilyen vakteszteken is igen jól szoktak szerepelni, semmi szégyenkezni valójuk nincs más csöves erősítőkhöz képest, csak jelentősen olcsóbb
![;]](//cdn.rios.hu/dl/s/v1.gif)
.Nekem is ilyen erősítőm van itthon, egyszerűen egy átlag tranyóshoz képest "életet ad" az zenéhez.
A konkrét hangzást érintő dolgok a kimenőtrafó ( egyszerűen fogalmazva ennek leginkább a mérete számít, minél nagyobb, annál jobb) valamint az említett két kondi, pl. 1-2uF-es MKP kondikat bármelyik régebbi TV-ből vagy számgép tápból lehet bontani, amit kidobnak, de ha pesti vagy, akkor venni is tudsz olcsón jókat, mint pl. a VIMA cég MKP4 kondijai. -
CPT.Pirk
Jómunkásember
válasz
donzoli
#17783
üzenetére
Jah, puffer elkók akkoriban nem voltak elég nagy kapacitásúak, azokat cseréld nyugodtan.
Viszont a rádió nagy része fölösleges a céljaidra. Keresd meg az ECL86 csöveket. Balra tőlük az a trióda a bennük lévő ECC83-as "fél" trióda, ezek egy csövet alkotnak fizikailag. Neked a 10nF-es kondi elé kell adnod a bemenő jelet, van is ott valami váltó kapcsoló szerűség.
A lényeg az, hogy szükség lesz az oda bemenő 3.3K-s ellenállásra, ami a kimenetről jön le, mert az ECC83-nak nagy az erősítése, túlvezérli a pentóda részt, ha vonali szintről járatod.
Valamint a visszacsatolás hivatott meggátolni a maradék brummot, a táp elégtelen szűréséből kifolyólag.
A nyíl a bemenet, a piros a visszacsatoló ellenállás, ennek értékét majd valszeg állítanod kell, a zöld négyzetben lévő kondikat meg ha tudod, cseréld minőségi, 1-2, sőt akár 4,4uF/350V körüli MKP, MKP4 minőségi elkóra, nagyon sokat számítanak a hangzásban.
-
Lompos48
nagyúr
válasz
donzoli
#17783
üzenetére
Csatlakozás a DIN bemeneteken.
A szelén cserélésénél figyelj arra, hogy míg egy szeléncellán a VF feszültségesés kb. 1V cellánként, addig egy szilíciumhídnál egyetlen 0.7V-os értékkel kell számolni. Emiatt az egyenirányított feszültség növekedni fog a különbséggel. Hogy hány szeléncellád van azt úgy tudod meg, hogy - ha igaz a hídkapcsolás a rajz alapján - hogy az összes cella számát osztod 4-gyel.
-
válasz
donzoli
#16491
üzenetére
Üdv
Sok esetben a puding próbája az evés
Egy méreg drága chip mellé is lehet rakni gyenge minőségű alkatrészeket amik negatívan befolyásolhatják a hangot...
Az ilyen esetekbe azt érdemes mérlegelni,hogy ha megveszed és Neked még sem tetszik a hangja mert nem akkor legalább el tudd adni annyiért mint vetted és akkor némi tapasztalattal leszel gazdagabb.Azért is nem mondok konkrét véleményt mert nem ismerem és a chip-ek adatlapjai is "csak" egy egy tám pont. -
CPT.Pirk
Jómunkásember
válasz
donzoli
#13211
üzenetére
Ha kiemeled, akkor a táppal mi lesz?
Az ECL/PCL86 -ot tartalmazó erősítők trióda része egy "fél darab" ECC83, aminek nagy erősítése van, ez miatt gondot jelen a vonali szintű jelek kezelése, pár hsz-el lejjebb írtam is sokat erről.
Három lehetőség van, vagy nagyon durván leosztod a jelet a bemeneten, vagy a trióda anódellenállását osztod két részre és onnan viszed tovább a jelet, vagy utolsó és legtisztább lehetőség, ha csökkentett anódfeszt (150V körül) adsz a triódának, mert az oda kiszámolt ellenállásokkal kisebb lesz az erősítés.
A trióda rész tök jól szimulálható Tinában, 12AX7A -t használva, a lényeg az, hogy az erősítés 20dB körülre adódjon, ne legyen több, mert akkor túlvezérli a végpentódát.
Segítek az átszámolásban, ha gondolod.Ez a száraz anyag volt, a hang magáért beszél, mindenféle hangszínszabályzó nélkül is szebben szól ezzel a csővel épített SE kapcsolásom, mint a Quad405-öm. Egyszerűen míg más erősítők szólnak, a csövesnek "hangja" van. Miután először megszólal, tudni fogod, miről beszéltem.
szerk:
most épül ezekből az 5.1-es erősítő, csak még nem lett tökéletes a vasalásos nyák. Am. a sub csatorna majd Push-Pull lesz. -
válasz
donzoli
#13208
üzenetére

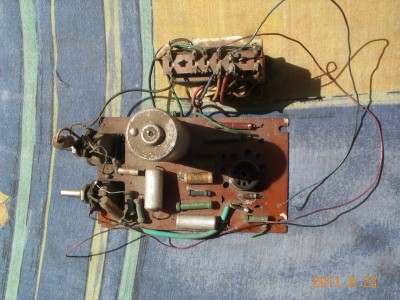

Szinte ez a legegyszerűbb módja egy csöves erősítő külön életre keltésének.Vannak csöves rádió típusok amelyeknél külön álló panel ként van a végfok(ez több készüléknél is így van).
Van benne ráció de mint minden csöves ÁK-nél be kell tartani az érintés védelmi szabályokat.
Talán amiben egy kicsit másabb egy ilyen kibontott végfok mint egy épített,hogy ezek tartalmaznak hangszín szabályzót is amit az épített csöveseknél el szoktak hagyni(nem véletlen).
Még az is lehet,hogy nekem is kallódik egy ilyen végfok panel valahol(ami akár párját is képezheti a Tiédnek) -
Lompos48
nagyúr
válasz
donzoli
#12991
üzenetére
Hát (amivel nem kezdünk - ugye - mondatot) erre csak annyit, hogy reléje válogatja. Nem olyan csattogó istennyilára gondoltam, mint a trolikban (
), hanem vannak finom aranyozott kontaktusokkal, vagy higanyrelék miliohmos kontaktusellenállásokkal, de hagyjuk ezt.a relé mágneses tere..
Ezen nevetnem kell.
Hol? A relé egy zárt mágneses körrel rendelkezik és nem szór. Ha szór, mit befolyásol, a hangszórókat? Vagy Hall-efektussal a tranzisztorokat. Ezt felejteném. -
CPT.Pirk
Jómunkásember
válasz
donzoli
#12991
üzenetére
A felhasznált általános célú alkatrészek mellett egy relé már nem fogja érdekelni az áramkört, akkor sem, ha esetleg a jel menne át rajta. Viszont a kimeneten gyak. tényleg nem fog belerondítani a jelbe semmit.
Egyébként a kis sárga mütyür kondikkal milyen a hangja? Mert a rajz kiemeli egyiknél, hogy MKP-t, vagyis tömbkondit kellene használni. Én nálam mindenre tömbkondit használtam, megérte.
-
Lompos48
nagyúr
válasz
donzoli
#12987
üzenetére
Igen, koppanni fog.
A koppanást az erősítőben kell "intézni" tervezéskor. Ha olyan IC hajtja meg, akkor az tudja, ha nem akkor a relével a hangszórókat kell_lehet be- és kikapcsolni olyankor, amikor az erősítő kimenete már egy stabil állapotban van.
Ha sikerül megtalálnom, majd beteszek egy ilyen kapcsolást, ami a második megoldást használja. Igaz... harminc éves. -
CPT.Pirk
Jómunkásember
válasz
donzoli
#12416
üzenetére
Nálam csöves készül, már túl rég óta (nem igen tudok nyákot csináltatni, így nem jutok semmire vele, nincs ilyen ismeretségem), abban ilyenből lesz a 6 csatorna megoldva. Műszerek híján nem tudok mit mondani a bevitt torzításokról, de tulképpen a fet csatorna ellenállását változtatjuk, így valszeg jobb ilyen szempontból, mint a cél IC-k.
Aztán két csatornás erősítőt építenék, akkor simán betennék két normális potit. Most jobb híján egy hifi sztereó német videón megy át a zene, mert nagyon klassz előlapi tolópotis hangerőszabályzója van. Persze nem ezzel tervezem a végleges erősítőt...
Ha a potik nem válnak be neked, akkor próbálj meg két 24-es Jaxley forgót szerezni, és megcsinálni az ellenállás létrát.
-
CPT.Pirk
Jómunkásember
válasz
donzoli
#12404
üzenetére
Ajánlom neked ezt a kis fesz. vezérelt kapcsolást mint hangerő szabályzást: [link], alkatrész és szerelés igénye minimális, egy potival állítható egyszerre az összes csatorna, és egyformán fognak állítódni. (a poszt óta elkészült, működik)
Ezen kívül csak az említett ellenállás létrás megoldás van, ami nem rossz, de esetleg pattoghat váltáskor, valamint kvázi lehetetlen 24 állású Yaxley forgókapcsolót beszerezni, az nélkül meg max digitális számláló áramkörrel vezérelt 24 darab relével mehetl a fokozatok kapcsolása, ami drága, bonyolult és helyigényes.
Ellenben audiofil cuccban láttam olyan hangerő potit, amin magán a potin rajta volt a 24 kis smd ellenállás, nem kellett vele vacakolni. De ha ez egyáltalán beszerezhető valamerre (nen találkoztam még vele sehol), akkor is valszeg sokezres tétel.
-
Lompos48
nagyúr
válasz
donzoli
#12396
üzenetére
...van ahol 35K a difi a két pálya között...
Ez nem probléma, ha a a 2 pálya teljes ellenállása is ugyanolyan arányban különbözik. Megméred a végek között, majd néhány pozícióban a csúszkán is. Ha az arányok a teljes értékhez hasonlítva ugyanazok, akkor nincs baj. Ha nem, akkor lehet.
...lépcsős hangerőszabályzót kellene építenem...
Ez kissé bonyolultabb/melósabb megoldás. Anno, az Analog Devices, amikor piacra dobta a digitális hangerőszabályozó IC-jét (talán AD7110), azt írta, hogy egy "lépcsőfok" nem lehet nagyobb, mint 1,5dB, hogy ne legyen (hallásra) ugrálós a szabályozás. Ebből kell kiindulnod, meg a "nominális" 200 kohm-ból, ami az egész lánc értéke.
-
Lompos48
nagyúr
válasz
donzoli
#12251
üzenetére
Technológiailag 2 változata van ennek a tranzisztornak: homobázis (homobase) és tripla diffuziós (triple diffused). Az első nem szálakkal, hanem clips-ekkel (fémlapocskákkal) van szerelve. Ezeknek a határfrekvenciájuk (fT) alacsonyabb. A másik típus szálakkal van szerelve (emitter és bázis), aminek az átmérője 200 mikrométer, azaz 0,2mm. Fura egy 15A-es tranzisztornál, de ez van, amióta évtizedekkel ezelőtt megszületett a típus.
A hamisítás sajnos létezik. De nem a szállal, hanem a Si struktúra és a tok közé szerelt rézlappal takarékoskodnak, ami a termikus paramétereket biztosítja. Ez a rizikó létezik, tényleg.
Az ST egy komoly cég, de ha másvalaki írja rá a tokra, az gáz. Ez ellenben minden matricára érvényes. Kérdés mire akarod használni, mennyire közelíted a max. megengedett határokat. -
eziskamu
addikt
válasz
donzoli
#12230
üzenetére
Na meg lehet azért kezdett hülyülni a háttérvilágítás, mert már jelentősen csökkent a kondik kapacitása (márha régen nem vetted észre ezt a kijelzős dolgot). Lehet párhuzamos kötés helyett eleve cserélni kellene. Egy pindurkával (a kollega által jelzett +1-2000 uF-el) nagyobb értékűt meg csak bírna (márha nem kapcsolóüzemű tápja van, ahhoz nem nagyon konyítok, oda biztos ami biztos alapon az a jó érték, ami eddig is volt).
-
válasz
donzoli
#12014
üzenetére
Bizonyos szünetmentes tápokon rajta szokott lenni egy-egy UTP be és kimenet ami ilyen esetben diódákon keresztül a földre vezeti a "hívatlan" vendéget.Van is valahol egy ilyen kis panelocskám(8db diódát tartalmaz és 2db UTP aljzatot) de még mindig elmaradt a beiktatása
-
válasz
donzoli
#12012
üzenetére
Egyre csak jobb lesz most már mert a fő problémát már kiküszöbölted.Viszont a CD játékos negaívjának is rajta "kellene" lennie és nem szabadna brummnak lennie.
A "villámot" meg ne engedd a géped közelébe mert nem ért hozzá és csak elrontja.
Az a jó amikor egy zeneszámban nem csak 1-1 új hangot fedezel fel ha nem egy hangszert amit addig nem hallottál ugyan abba a számba.
-
válasz
donzoli
#11988
üzenetére
Ha rendesen lesz minden összekötve akkor majd abba marad a brumm és szépen fog szólni.
Nekem kicsit bonyolultabb problémám volt de meg sem oldódott de engem nem is zavar
PC-re dugtam USB-s DAC-ot és a DAC-ból kijövő hangot pedig egy csöves fejhallgató erősítőre.Nekem ott jöttek ki UFO hangok a fülesre
De mivel nincs DAC-om és PC hangkariról hibátlanul szól így nem is kezdtem el túlságosan az okokat firtatni.
Meg a másik,hogy egy csöves fejhallgató erősítőt nem igazán PC-ről szoktak hallgatni -
Lompos48
nagyúr
válasz
donzoli
#11976
üzenetére
Az UPS kimenete rosszabb legtöbbször, mint maga a hálózat, ugyancsak 50Hz és a hálózati feszültséget próbálja utánozni, csúnya frontokkal, amik még esetleg jobban zavar(hat)nak. Tehát az nem akkuról való üzemeltetés.
a táp kettős szigetelésű, ha jól látom, tehát nem földelhető...
Nem a védőföldelésről beszélünk. Csak van egy olyan, hogy (legtöbbször, de lehet fordítottat is építeni) a táp mínusza az erősítő földjével (testével, árnyékolásokkal, nullájával...) van összekötve. A védőföldhöz képest akár minden "lebeghet", de a táp nullája, a jelforrás nullája meg az erősítőé össze kell legyen kötve!
-
Lompos48
nagyúr
válasz
donzoli
#11971
üzenetére
Azzal a táppal akkut is tölthetsz, ha megfelelő a feszültsége (nem írtad mennyi
) és sokkal nagyobb teljesítményű erősítőhöz is megfelelő. A szűrése is elég, a 100nF-os kondik, pedig a brumm számára nem léteznek.Bármilyen sztereó jelforrás 3 szálon érkezik, 2 "meleg"szál (bal és jobb) meg a közös test. Ha rákötöd egy erősítőre akkor a bal megy az egyik bemenetre, a jobb a másikra, a test pedig a 2 csatorna összekötött testére. Ideális, ha a kapcsolatot árnyékolt kábellel valósítod meg.
Ez holtbiztos. Azt is nézd meg, hogy a szálak honnan-hova mennek most, hátha valami el van kötve (gyanús az, hogy egy csatorna megy). Ha a test nincs összekötve, akkor egy csatorna is kellene búgjon.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
.
Egy méreg drága chip mellé is lehet rakni gyenge minőségű alkatrészeket amik negatívan befolyásolhatják a hangot...
Át kell szerkeszteni.
Példálózz bár egyetlen paraméterrel. A CDIL nem tudom mit rejt, de az ST az egyik legjobb gyártó.
