Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#41316
#22145024
törölt tag
BTminishop
#41314
#22145024
törölt tag
válasz
BTminishop
#41314
üzenetére
DXP2004-ben már nincs ilyen nevü opamp a texas libraryben...
-
#41312
Kernel
nagyúr
BTminishop
#41310
Kernel
nagyúr
-
#41310
BTminishop
aktív tag
BTminishop
#41308
BTminishop
aktív tag
válasz
BTminishop
#41308
üzenetére
-
#41309
Lompos48
nagyúr
BTminishop
#41308
Lompos48
nagyúr
válasz
BTminishop
#41308
üzenetére
Az IC kapcsolási rajza ez:
Lábkiosztás innen kibogozható:
-
#41308
BTminishop
aktív tag
BTminishop
#41307
BTminishop
aktív tag
válasz
BTminishop
#41307
üzenetére
úúúúúúúúúúúúúú kellene segítség valaki letudná nekem rajzolni a sémát?
-
#41306
Kernel
nagyúr
BTminishop
#41303
Kernel
nagyúr
válasz
BTminishop
#41303
üzenetére
Nem tudom, kinek volt az ötlete a 702, ami egészen életszerűtlen, gyakorlatilag nem létező dolognak tekinthető. Úgy látom, lábkiosztása nem kompatibilis a későbbi standard 709, 741-gyel sem.
Azért is említem a 709-et, mert ha már az ötlet kitalálója a történelemórát akarta összekombinálni az elektronikával, akkor inkább a 709-ben lehetne gondolkodni, mint a 741 elődjében.
80-as években már barkácsoltam, 702-ről nem is hallottam, vagy ha említették is szakirodalomban, nem emlékszem rá. 709-et viszont én is használtam.
-
#41304
Lompos48
nagyúr
BTminishop
#41301
Lompos48
nagyúr
válasz
BTminishop
#41301
üzenetére
Műveleti erősítők könyvtár, lehet (pontosabban) µA702, SN2702 is. Tulajdonképpen az előbb vétettem, mert a legelső integrált műveleti erősítőként van számon tartva.
Ha a Protelbe csak funkcionálisan kell, akkor µA741, LM101, LM 301 stb is helyettesítheti, csak az offset meg/vagy balance lábak bekötésére kell odafigyelni az adatlapok alapján. Bemenetek, kimenet és táplábak ugyanoda vannak kiosztva azonos tok választása esetén.
-
#41302
FireKeeper
nagyúr
BTminishop
#41301
FireKeeper
nagyúr
válasz
BTminishop
#41301
üzenetére
datasheet alapján meg is rajzolhatod.
-
#41300
Lompos48
nagyúr
BTminishop
#41299
Lompos48
nagyúr
válasz
BTminishop
#41299
üzenetére
Ez egy ókori IC. Eredetije a uA702. Ha emlékeim nem csalnak az opampok első 5 helyezése között van születési dátum szerint. Lehet, hogy a Protel azt tudja.
-
#41244
darvinya
titán
BTminishop
#41242
darvinya
titán
válasz
BTminishop
#41242
üzenetére
Nem, mert két különböző dolog.
-
#40801
PH-User
addikt
BTminishop
#40798
PH-User
addikt
válasz
BTminishop
#40798
üzenetére
Megköszönném.
Hamarosan készítek róla képet.
Ezekhez lehet amúgy kapni univerzális távirányítót?darvinya - nem tudom, megnézem.
-
#40434
Kernel
nagyúr
BTminishop
#40424
Kernel
nagyúr
válasz
BTminishop
#40424
üzenetére

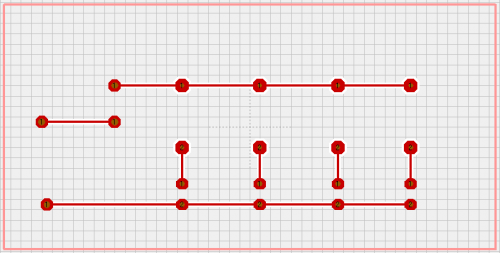

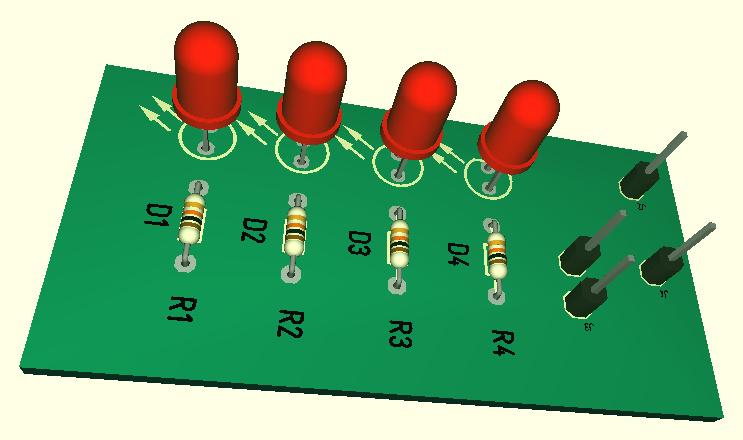

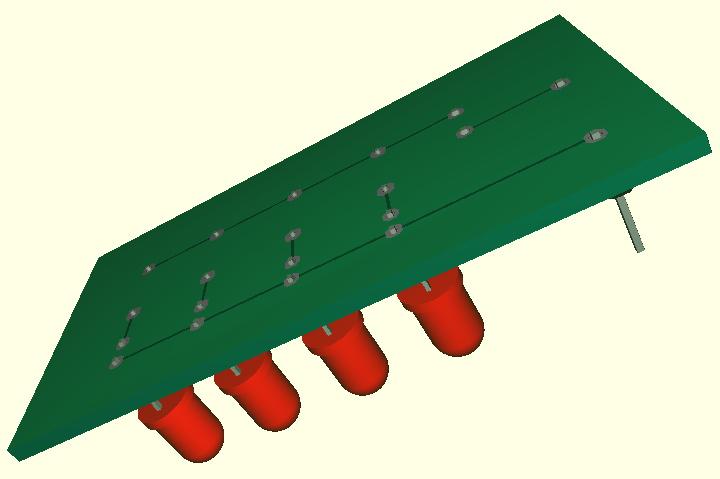

Ez pont egy jó játék, az általam használt programmal, autorouterrel, forgatható 3D nézettel (most már legalábbis nem tart sokáig, némi gyakorlás után):
-
#40432
Ribi
nagyúr
BTminishop
#40430
Ribi
nagyúr
válasz
BTminishop
#40430
üzenetére
Mondjuk ennyi alkatrészhez tényleg nem szükséges nyákot csinálni. Próba panelen összekötögeted a dolgokat seperc alatt. Nyákot hogy akarod csinálni? Nyák kicsit nagy amúgy, sokkal közelebb kerülhetnek az alkatrészek.
-
#40429
dvdbackuper
őstag
BTminishop
#40424
dvdbackuper
őstag
válasz
BTminishop
#40424
üzenetére
Mi a suliban anno a TraxMaker-t használtuk, de van még pár alternatíva, így korán reggel talán Eagle
-
#40427
#22145024
törölt tag
BTminishop
#40426
#22145024
törölt tag
válasz
BTminishop
#40426
üzenetére
Nem akarsz inkább egy ingyenes PCB layout programot feltenni? Annak valami értelme is lenne. Illustratorban tipikusan olyan paneltervet lehet csak összehozni, amihez egyébként semmiféle panel nem szükséges
-
#40425
Lompos48
nagyúr
BTminishop
#40424
Lompos48
nagyúr
válasz
BTminishop
#40424
üzenetére
Funkcionálisan kifogástalan. Lehet ragozni ellenállások méretei (vagy konstrukciója) és felhasznált kapcsoló függvényében.
-
#40424
BTminishop
aktív tag
BTminishop
#40423
BTminishop
aktív tag
válasz
BTminishop
#40423
üzenetére

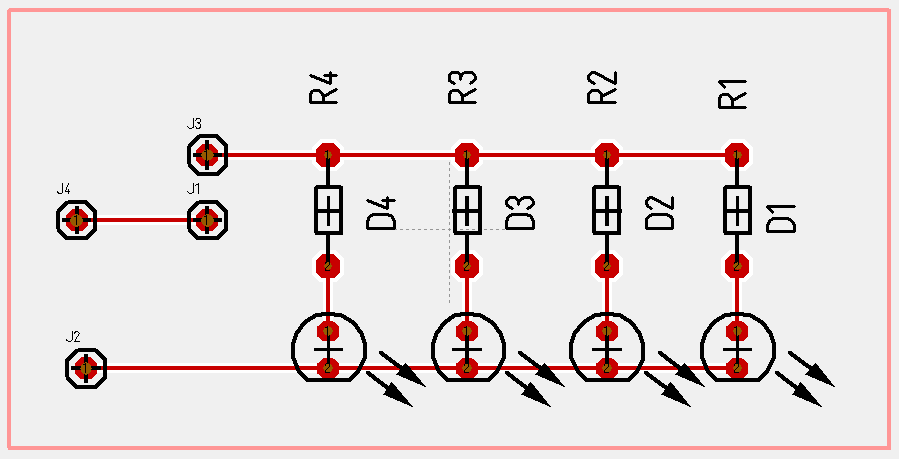

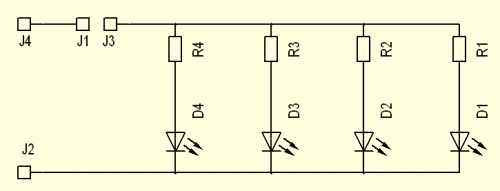

u.i:Első áramkörünk!Faterom rajzolta Illustratorban.
Jó ez vagy még van mit javitani?
Üdv! -
#40419
PHM
addikt
BTminishop
#40418
PHM
addikt
válasz
BTminishop
#40418
üzenetére
Igazából ehhez még nyák sem kell feltétlen,
csak ha amúgy is az fogja tartani a ledeket.
Én úgy csinálnám, hogy a ledek lábát kicsit rövidebbre vágva,
az egyik lábra az ellenállást, a másikra egy vezetéket forrasztanék.
Az ellenállás másik lábára szintén vezeték, majd a forrasztásokra,
illetve az ellenállásokra 1-1 szilikon, vagy zsugorcső és kész. -
#40417
PHM
addikt
BTminishop
#40416
PHM
addikt
válasz
BTminishop
#40416
üzenetére
Így van. Egyszerűen kösd a kapcsolót sorba a +5V-tal.
-
#40347
Kernel
nagyúr
BTminishop
#40344
Kernel
nagyúr
válasz
BTminishop
#40344
üzenetére

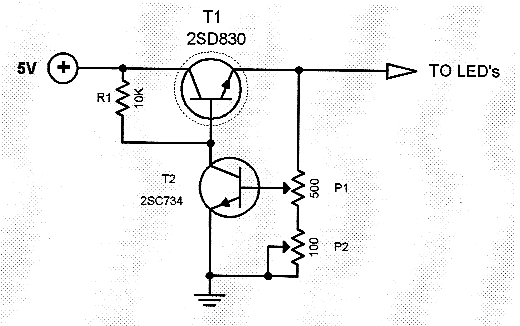

A viszonylag nagy áram miatt egyszerű soros huzalpotméterrel nem fog menni, ha sok a LED. A tápot kellene szabályozni, például egy ilyennel, vagy hasonlóval:
Itt az áteresztő tranzisztort igény szerinti áramra lehet méretezni, hűtéssel is ellátni. Mivel kapcsolóüzemű szabályzót bizonyára nem akarsz építeni, ez egy analóg szabályzó, ami melegedéssel jár, de pont így melegedne a soros potméter is, ilyen szempontból ugyanaz. Csak a potmétert hűteni sem lehet.
A tranzisztor B-E átmenetén eső feszültség miatt viszont a maximális kimenőfeszültség 4,3V körül alakul, így az 5V-ra számított ellenállásokat kisebbre lehet/kell méretezni.
Rajz forrása, leírás, panelrajz: [link]
-
#40346
PHM
addikt
BTminishop
#40344
PHM
addikt
válasz
BTminishop
#40344
üzenetére
A kapcsolót célszerűen a pozitív ágba, a ledek elé kösd.
A potméter más tészta, ahhoz a ledek előtét ellenállásait (82 ohm)
is át kellene számolni. Erre térjünk vissza később szerintem.
"valahol elkell kezdeni."
Ez így van, senki sem születik a szakma mesterének.
Apránként kell haladni, s hogy sikerélmény is legyen, eleinte csak
egészen egyszerű dolgokat kell csinálni. A többi jön később. -
#40336
PHM
addikt
BTminishop
#40332
PHM
addikt
válasz
BTminishop
#40332
üzenetére

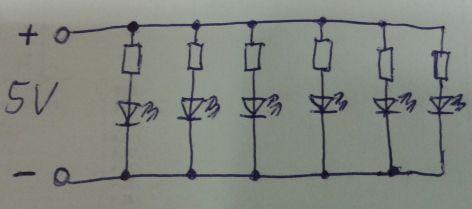

Így csináld:
-
#40333
darvinya
titán
BTminishop
#40332
darvinya
titán
válasz
BTminishop
#40332
üzenetére
Nem.
Amúgy ide is lehet közvetlenül feltölteni képet. -
#40332
BTminishop
aktív tag
BTminishop
#40329
BTminishop
aktív tag
válasz
BTminishop
#40329
üzenetére
Valaki?
-
#40330
PHM
addikt
BTminishop
#40329
PHM
addikt
válasz
BTminishop
#40329
üzenetére
Majd belejössz idővel, azért nem ördöngösség.
Más: Nem tudja valaki, hol lehetne megnézni az SMD alkatrészek kódjait?
Van egy tranzisztor, VS30 a kódja, s jó lenne tudni, valójában micsoda. -
#40328
Ribi
nagyúr
BTminishop
#40326
Ribi
nagyúr
válasz
BTminishop
#40326
üzenetére
Nem így működik, 1 leden átfolyót kell megadni. Az nagyon max 30mA, de legyen inkább 20.
A nyitó áramra nem tudom, hogy ténylegesen a legkisebbet kell megadni, vagy az adott áramhoz tartozót.
Ha a nyitót az kb 2.3V.
Szóva 5V, 2.3V, 5, 20mA És akkor 27 ohm jön ki, szabványos a 33ohm.
Ez 330mW, ami azért nem kevés. A sima kis ellenállások ennyit nem bírnak. De egy nagyobb, 2Wos os melegszik ettől.
Vagy ahogy PHM írta annyi ellenállás ahány led.De ez feltéve, hogy bír ennyit.
Nem tudom hány ellenállásod van, de esetleg kísérletezhetsz, hogy hány ellenállással mennyire világít. -
#40327
PHM
addikt
BTminishop
#40326
PHM
addikt
válasz
BTminishop
#40326
üzenetére
Nem.
Ledenként kell 1-1 db 82 ohmos ellenállás.
Minden leddel sorba kötsz 1 ellenállást, majd ezeket kötöd 5V-ra.
Ha 20mA-rel számolunk, akár 25 ledet is köthetsz az USB portra.
Az USB 2.0 aljzat maximum 500 mA-rel terhelhető. -
#40324
Ribi
nagyúr
BTminishop
#40322
Ribi
nagyúr
válasz
BTminishop
#40322
üzenetére
Van segítség.
Sorba, vagy párhuzamosan is lehet kötni. Mivel kék, valószínű párhuzamosan egyszerűbb, viszont 680 ohmból kellene vagy 30 a max fényerőhöz.
Itt egy led leírása. Az első grafikonon (V - mA)-ből látszik, hogy mondjuk 20mA-hez 3.3V tartozik.
Ez egy 30mA-es led leírása, tiéd lehet nem bír ennyit. -
#40323
x1port
addikt
BTminishop
#40322
x1port
addikt
válasz
BTminishop
#40322
üzenetére
A webkamerám lencséje körül 6 fehér víztiszta led van és úgy vakít mint az állat.
És ez is 1 usb-ről üzemel.
Szóval megoldható valahogy.
Majd itt a szakik segítenek Neked. -
#40321
Ribi
nagyúr
BTminishop
#40316
Ribi
nagyúr
válasz
BTminishop
#40316
üzenetére
32V trafót egyenirányítani kell, plusz egy potira ráeresztesz 32V-t eleve lehet hogy átüt, de ha nem akkor is 20mA mellett valószínűleg túlmelegszik. Sima kis potikat nem ilyenre tervezik.
-
#40319
x1port
addikt
BTminishop
#40318
x1port
addikt
válasz
BTminishop
#40318
üzenetére
Annyit minimum.
De tegyél egy próbár,hogy hogy világít.
És ha lámpa akkor érdemes valami foncsoloztt megoldást kitalálni , ezzel növeled a hatásfokot.Esetleg 2 usb-ről dupla teljesítmény.
-
#40317
x1port
addikt
BTminishop
#40316
x1port
addikt
válasz
BTminishop
#40316
üzenetére
Az usb-ről működő lámpa ötleted szimpatikusabb volt.
-
#40314
FireKeeper
nagyúr
BTminishop
#40306
FireKeeper
nagyúr
válasz
BTminishop
#40306
üzenetére
NYÁK rajzolásban tudok segíteni ha majd eljutsz odáig
más: felavattam magam SMD forrasztás terén. hááát, nem ez lesz a kedvenc műfajom
jobban el lehet férni, az tény, de ez a pepecselés meg szitkozódás ha épp elmászik a kis dög, nem nekem való. pedig "csak" 0805-ösöket használtam, az nem is a legkisebb... de muszáj leszek rászokni, mert méretre töredék a furatszerelthez képest. -
#40307
Ribi
nagyúr
BTminishop
#40306
Ribi
nagyúr
válasz
BTminishop
#40306
üzenetére
Első körben próbáld ki, hogy 1 ellenállással mennyire világít. Aztán ráérsz nyákot rajzolgatni.
-
#40305
PHM
addikt
BTminishop
#40304
PHM
addikt
válasz
BTminishop
#40304
üzenetére
Ledenként 1-1 75-100 ohmos ellenállásra lesz szükséged.
A 6,2 ohmos ellenállásokkal most nincs mit kezdeni. -
#40301
PHM
addikt
BTminishop
#40298
PHM
addikt
válasz
BTminishop
#40298
üzenetére
Azért azt csak tudod, hogy hogy néznek ki. Esetleg képet is rakatsz be róluk.
Gyanítom, hogy közönséges 5mm-es, 20 mA-es ledjeid vannak,
de ez ugye nem biztos.
Mindenesetre ha kék, vagy fehér ledjeid vannak, azokat egyenként
tudod az 5V-rs kötni, 1-1 előtét ellenállással. -
#40288
Jim Tonic
nagyúr
BTminishop
#40287
válasz
BTminishop
#40287
üzenetére
470Ohmos ellenállás köss vele sorba. Az kb. jó.
-
#40285
x1port
addikt
BTminishop
#40284
x1port
addikt
válasz
BTminishop
#40284
üzenetére
de kb mi az elképzelés ?
És milyen usb-ről menne?
Asztali pc , laptop , tv .. ? -
#40282
x1port
addikt
BTminishop
#40281
x1port
addikt
válasz
BTminishop
#40281
üzenetére
Gondolom ez függ a LED méretétól is..
-
#39930
PHM
addikt
BTminishop
#39928
PHM
addikt
válasz
BTminishop
#39928
üzenetére
Ez így elég nehéz lesz, de van remény.
Adva van tehát egy 3,5-ös, gondolom mikrofonos fülhallgató.
Ennek pedig van egy 4 pólusú jack dugója, aminél a kábel megtört,
ezért újra forrasztottad, de a műtét sikertelen lett.
Na most tapasztalataim szerint ezek a kábelek legtöbbször
a jack dugó törésgátlója mellett szoktak megtörni.
Én a következőt tenném:
Elvágnám a kábelt a dugótól kb 1centire, megpucolnám, s az ereket
a végeiken szépen megcinezném.
Ezután, ha van a közelben multiméter, ellenállást mérnék.
Az a 2 vezeték, ami a jack dugó csúcsához és a mellette lévő gyűrűhöz ment,
a 2 hang. A maradék 2 vezeték közül az egyik a test.
A 2 hang vezeték és a test közt kb egyforma, nagyjából 32 ohmot kell mérj.
Ha ez rendben, és megjegyezted, melyik szín hová kell menjen,
próbáld meg visszaforrasztani az ereket a dugóra.
Igazából szerencsésebb lenne venni egy új jack dugót, könnyebb vele dolgozni. -
#39929
hNp88
aktív tag
BTminishop
#39928
hNp88
aktív tag
válasz
BTminishop
#39928
üzenetére
a lakkszigetelést leszedtétek a szálakról?
-
#39927
PHM
addikt
BTminishop
#39922
PHM
addikt
válasz
BTminishop
#39922
üzenetére
A válasz pontosan olyan volt, mint a kérdés.
Annyi különbséggel, hogy volt benne némi,
értelmes ember számára használható információ is.
("Cinezd szét." = Csináld vissza.)
Ha leírtad volna szabatosan, érthetően a problémádat, esetleg,
ha ez nehézségbe ütközik, raktál volna be legalább egy fényképet,
biztosan kaptál volna részletesebb választ.
A kérdésedből ugyanis mindössze annyi derült ki, hogy "összecineztél"
egy "fülest", amit valami "gép" felismer, de nem szól.
Abban viszont igazad van, hogy nem hívtam fel a figyelmedet a probléma
bővebb kifejtésére. Ezt most utólag megteszem:
Konkrétan mi is a probléma?
Részletesen, ha lehet.(#39926) BTminishop: Nem vagyok sértődős, és szívesen segítek,
ha elmondod pontosan, mi a baj. -
#39926
BTminishop
aktív tag
BTminishop
#39922
BTminishop
aktív tag
válasz
BTminishop
#39922
üzenetére
Elnézést nem akartam ilyen obszcén választ adni.
Csak rossz napom van! -
#39919
ThodEE
őstag
BTminishop
#39916
ThodEE
őstag
válasz
BTminishop
#39916
üzenetére
Nálam ha a gépbe egy "üres" jack csatit dugok akkor is "érzékeli"
-
#39918
PHM
addikt
BTminishop
#39916
PHM
addikt
válasz
BTminishop
#39916
üzenetére
Cinezd szét, hátha megszólal.
Valószínűleg zárlatot sikerült okoznod. -
#39844
Kernel
nagyúr
BTminishop
#39824
Kernel
nagyúr
válasz
BTminishop
#39824
üzenetére
Ujjgyakorlat kedvéért megcsináltam én is, a panelt ugyan 5x5 cm-re méreteztem, ami kicsit túlzás, de azon még lehet faragni, illetve máskor még az alkatrészeket is szoktam utólag tologatni, tömöríteni.
Autorouterrel ment egyébként, csak egy helyen kellett korrigálni.
-
#39838
darvinya
titán
BTminishop
#39836
darvinya
titán
válasz
BTminishop
#39836
üzenetére
Ha nem akarsz foglalkozni maratással, fúrással ajánlom a próbapaneles nyákot.
Van a LochMaster nevű program amit erre találtak ki.
De én inkább egy kockás fűzetet szeretek használni erre.-idéztem magam.kb. 2007 táján kezdtem foglalkozni nyáklapozással és akkor még sem fórum, se rendes leírás nem volt neten.
Mindent magamtól kellett kitalálnom.
Elsőre nem is egyszerűt választottam, hanem ezt:[link]Azóta persze kialakítottam a saját technikát, de mindig figyelek/keresem/tanulok újdonságokat/könnyítéseket.
-
#39835
PHM
addikt
BTminishop
#39832
PHM
addikt
válasz
BTminishop
#39832
üzenetére
Egyszerű, néhány alkatrészt tartalmazó kapcsolásokkal kezdd.
Az első lépés a működő kapcsolási rajz, a nyákrajz könnyebb.
Ott már csak arra kell odafigyelned, hogy a nyákrajz megfeleljen
a kapcsolási rajznak, valamint arra, hogy a nyák tervezését mindig
alulnézetben, a forrasztási oldal felől végezzük.
Nem baj, ha hibázol, abból tanul az ember. -
#39830
Lompos48
nagyúr
BTminishop
#39826
Lompos48
nagyúr
válasz
BTminishop
#39826
üzenetére
A NYÁK pedig valahogy így nézhetne ki:
Ez az a szint, ahol el kellene kezdened gyakorolni a NYÁKrajzokat. 5 alkatrész azért közelít a minimumhoz.
Érkezik a kép is, de az előzőben hibáztam.
-
#39827
PHM
addikt
BTminishop
#39826
PHM
addikt
válasz
BTminishop
#39826
üzenetére
A műveleti erősítő típusát és invertáló-nem invertáló bemeneteit jelöld,
a tranzisztor típusa sem ártana, valamint rövidre zártad a tranyó
kollektorát és emitterét.
A vonalak a 2 végükön nyilakkal feszültség mérést akarnak jelenteni?
Ráadásul ez a kapcsolás nem tűnik működő képesnek.
Mi a feladata? -
#39825
darvinya
titán
BTminishop
#39824
darvinya
titán
válasz
BTminishop
#39824
üzenetére
Nem oltástnak szánom, de semmit nem látni rendesen belőle.
-
#39783
Kernel
nagyúr
BTminishop
#39780
Kernel
nagyúr
válasz
BTminishop
#39780
üzenetére
Az autorouter jó játék, csak sajnos nem old meg mindent varázsütésre. Legjobb szerintem a kettő kombinációja (auto+manuális). Én például erre a programra álltam be, ami nem teljesen hibátlan, de legalább néhány szemléltető videó megnézése után máris panelt terveztem vele.
Ennél egyébként az ingyenesség határa: "250 Pins/Pads, 2 copper layers, 1.2m x 1.2m, 30 signals simulatable, ELECTRA 250 pin version embedded."
-
#39771
#22145024
törölt tag
BTminishop
#39769
#22145024
törölt tag
válasz
BTminishop
#39769
üzenetére
Ha közben a pcb layoutot is megrajzolod akkor természetesen megmutatja. Persze használhatsz autoroutert is, ha semmi nem fontos, csak az hogy ne kelljen dolgozni vele...
-
#39648
moha21
veterán
BTminishop
#39640
moha21
veterán
válasz
BTminishop
#39640
üzenetére
Hi!
Ze = ((2+3j) * (2-3j )) / (( 2+3j)+2-3j)) + 2,75 + 3j = 6+ 3j
Ez az eredő impedancia, nem tudom, hogy melyik az A és B pont ahol a feszültséget kellene kiszámítani.
-
#39639
moha21
veterán
BTminishop
#39638
moha21
veterán
válasz
BTminishop
#39638
üzenetére
Miért nem írod le ide esetleg?
-
#39186
Lompos48
nagyúr
BTminishop
#39184
Lompos48
nagyúr
válasz
BTminishop
#39184
üzenetére
Annyira nehéz a keresgélés interneten? [link]
-
#39185
moha21
veterán
BTminishop
#39184
moha21
veterán
válasz
BTminishop
#39184
üzenetére
Üdv!
És mégis mit kellene kiszámítani?
jobban el lehet férni, az tény, de ez a pepecselés meg szitkozódás ha épp elmászik a kis dög, nem nekem való. pedig "csak" 0805-ösöket használtam, az nem is a legkisebb... de muszáj leszek rászokni, mert méretre töredék a furatszerelthez képest.
Új hozzászólás Aktív témák
Hirdetés
ekkold
- Motorola G55 5G - 8/256 - szürke - garanciás
- OHH! HP EliteBook 840 G8 Fémházas Laptop 14" -45% i5-1145G7 16/512 FHD IPS Iris Xe Magyar
- ELADÓ TELJES GAMER SETUP!
- Lenovo ThinkPad T14 Gen 3:i5 1250P(12mag),16GB,512GB,14"matt TOUCH,vil.HU bill,Lenovo gari 2026.6.25
- Amazfit Gtr 3 Pro okosóra dobozával újszerű állapotban
- Bomba ár! Dell Latitude E5570 - i5-6300U I 8GB I 256GB SSD I 15,6" FHD I HDMI I CAM I W10 I Gari!
- ÁRGARANCIA!Épített KomPhone i5 13400F 16/32/64GB RAM RX 7700 XT 12GB GAMER PC termékbeszámítással
- BESZÁMÍTÁS! Asus TUF F15 FX506HM Gamer notebook - i5 11400H 16GB DDR4 RAM 512GB SSD RTX 3060 6GB W10
- Samsung Galaxy S23 , 8/128GB, Kártyafüggetlen
- Bomba ár! Lenovo ThinkPad X390: i5-G8 I 16GB I 256GB SSD I 13,3" FHD Touch I Cam I W11 I Gari!
Állásajánlatok
Cég: Promenade Publishing House Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
