Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz
otto14
#58247
üzenetére
Esetleg saccolni lehet a kollektor és emitterellenállások arányából, ha utóbbi nem túl kicsi.
Ilyenkor az emitterkövető-elv miatt utóbbin majdnem egységnyi az erősítés. Ha a kollektorellenállás ugyanannyi, akkor azon is nagyjából ugyanannyi feszültségváltozás jön létre. Ha duplája, akkor duplája.
De itt értelemszerűen eltekintettem sok mindentől, bázisáram stb., tehát valóban csak korlátozottan igaz.
Egyforma C és E ellenállást tartalmazó kapcsolást szoktak is alkalmazni, két kimenettel. Az emitterről azonos fázisú, kollektorról ellenfázisú AC jel választható le kondenzátorral, nagyjából ugyanannyi.
-
-
CPT.Pirk
Jómunkásember
válasz
otto14
#50528
üzenetére
Ezt az alkatrész könyvtárban kell megcsinálni, ugye minden ellenálláshoz tartozik egy pad, pl ha a 0603-as ellenállásokat használod, akkor mondjuk "smd_0603". Ezt beállítod a neked tetszőre, majd nyomsz az alkatrészen egy jobb gombot a listában, aztán kiválasztod a frissítést, így minden projectedben módosul az ezt a footprintet használó alkatrész footprintje.
Csak külön az ellenállásokra szerintem nem tudsz szűrni a tervezőben, így ott nem tudod csak az ő padjüket külön állítani. Van saját alkatrész könyvtárad?
-
And
veterán
válasz
otto14
#50351
üzenetére
Mit szeretnél pontosan? Ha nem digitális kijelzésű, akkor milyen, legyen: ledsoros, lengőtekercses mutatós, vagy az is elegendő, ha egy ismert karakterisztikájú RTD-t vagy hőelemet multiméterre kötsz? Egyes DMM-ekhez tartozékként adnak K-típusú hőelemet, azzal - kialakítástól függően - akár >1000 °C-ig is lehet mérni.
Mit értesz 'mezei termisztor' alatt? Elég sok féle létezik, az olcsó NTC-k karakterisztikája pedig erősen típusfüggő, azon felül erősen nemlineáris. Ha szerzel egy szimpla K-hőelemet, akkor azzal és egy egyszerű 3+1/2 digites feszültségmérővel néhány fok felbontással lehet mérni 200mV-os állásban, ismerve a hőelem karakterisztikáját és a 'hidegpont' hőmérsékletét (200°C-nál 7..8mV nagyságrendű termofeszültséget ad). -
Lompos48
nagyúr
válasz
otto14
#50351
üzenetére
Nem nagyon. Amit találni lehet, nagyjából 125...150C sávba vannak specifikálva, mint maximális hőmérséklet. Ugyanez van a félvezeteőérzékelőkkel is (pl. LM35).
Maradnak a termopárok (thermocouple), amiknek nagyon kicsi a leadott feszültsége, vagy a PT100 család thermoellenállásai. Utóbbi esetében a feldolgozható érték egy liniáris változás: pl. 0...200C között egy 100...175 ohm mértékű ellenállás, mint feldolgozható érték. [link] -
Kernel
nagyúr
válasz
otto14
#50326
üzenetére
Szerintem az elem merülése függvényében még annál is pontatlanabb lehet, én inkább a Wheatstone-híd komparátoros változatát alkalmaznám:
Bemenetnél a négy ellenállás közül egyik lehet a mérendő ellenállás, tetszés szerint. A komparálási pontot féltáp környékére célszerű belőni.
-
Kernel
nagyúr
válasz
otto14
#49850
üzenetére
Az lehet ugyanúgy 100 nF, mint a kimeneti kondenzátorok, csak elfelejtették odaírni (ahogy az LM317 adatlapján is szerepel mellesleg), de ha 1 μF lenne (mint az IC kimenetén) azzal sem vétenél nagy hibát.
Egyébként nem csak a puffer töltése miatt létrejövő impulzusokat szűri, van egy gerjedésgátló hatása is, ennek érdekében közvetlenül az IC lábaira (vagy minél közelebb) ajánlott forrasztani.
De ez úgy értendő, hogy az egyenirányító hídon van egy-egy puffer elkó is, anélkül nem megy.
-
#49687

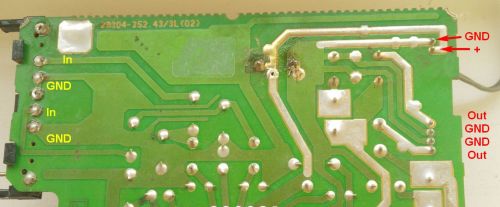

Ereshkigal
őstag
otto14
#49686
-
Kernel
nagyúr
válasz
otto14
#48064
üzenetére
A szaggatás gyakorlatilag azt jelenti, hogy váltóárammá alakítás.
A trafó primerjére eleve csak váltóáramot lehet vinni, a cikkben említi azt a csatolókondenzátort is, ami az egyenáramú komponenst leválasztja. Noha kisebb teljesítményű tápoknál ez elmarad egyébként, ahol simán csak egy tranzisztor kapcsolgatja DC-re a primert.
Szekunderen is váltóáram lesz, utána ismét egyenirányítás következik. Tehát a PWM-táp lényegében:
AC --> DC --> AC --> DC átalakításból áll. De nyilván kezdődhet DC-vel is.
Nagyobb teljesítményen a jobb hatásfok miatt ellenütemű kapcsolást alkalmaznak primeroldalon, ilyenkor a szekunderen kétutas egyenirányítással lehet tölteni a kondikat.
Az egytranzisztoros változatnál, ami sok készülékben gyakori megoldás, csak a kimenőjel egyik félperiódusa használható lényegében energiaátvitelre, itt csak egyutas, egydiódás egyenirányítás szokott lenni.
-
Kernel
nagyúr
válasz
otto14
#48062
üzenetére
Elméletben négyszögjel – pontosabban modulált szélességű impulzus (PWM) –, gyakorlatban az induktív és kapacitív hatások miatt torzult jel látható.
A ferritmagos trafóról leírták a részleteket, talán annyit érdemes még tudni, ha egyszerű vasmagos trafó lenne helyette, abban ilyen nagy frekvencián hővé alakulna a bevitt energia nagy része.
De egyébként a vasmagos trafó is alkalmas nagyobb frekvenciák átvitelére (ld. csöves HF-kimenőtrafók), de az sem teljesen közönséges trafó, mert légrést iktatnak be, illetve permalloy ötvözetet is alkalmaznak.
Ugyanakkor az 50 Hz-es trafóknál, illetve motoroknál is fel kell lépni az örvényáramú veszteség ellen, de itt elegendő lemezelt vasat alkalmazni a tömör vas helyett, ahol a lemezek felülete szigetelt.
A ferritmag, noha vasnak tűnik, de nem tudsz rajta ellenállást mérni, mert a vasszemcsék egymáshoz nem vezetnek.
