• #42713 don_peter senior tag intercooler #42704

  Új Válasz 2014-09-11 06:59:55 #42713

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  don_peter

  senior tag

  válasz intercooler #42704 üzenetére

  Hát azt nem tudom, hogy lehet e ilyet készen venni, de biztosan találnál, ha sokat keresgélnél.
  Egyszerűbb megépíteni és leprogramozni mert így pontosan a kívánt opciókkal rendelkezne.
  Ha autóba akarod (BMW ) akkor egy stabilizáló áramkör, a PIC (min 1 PWM-es), pár ellenállás, NPN tranzisztor, pár szűrőkondi, egy dióda, egy egyenirányító, és egy kapcsoló és nyomógomb.....
  A kérdés már csak az, hogy mennyire fontos neked a fényátmenet.
  Ha nem fontos akkor sokkal könnyebben megépíthető, mint ahogyan a belinkelt kapcsolásokon van, de még tán azoknál is egyszerűbben.
  Ha fontos a fényátmenet, akkor mindenképp kell a PWM vezérlés..

• #42705 Lompos48 nagyúr intercooler #42704

  Új Válasz 2014-09-10 20:51:02 #42705

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz intercooler #42704 üzenetére

  A +9-12V-ból a "+9-"-et és a LEDdel sorbakötött 390 ohmos ellenállást.

• #42703 don_peter senior tag intercooler #42701

  Új Válasz 2014-09-10 20:22:32 #42703

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  don_peter

  senior tag

  válasz intercooler #42701 üzenetére

  A leírásban is ott van, hogy "Dual PWM LadyAda switches on 32U4 Arduino" vezérlésű..
  Ezt csak valami mikrokontrollerrel vagy PWM meghajtóval tudod megoldani.
  Nem egy egyszerű kapcsolás...
  Megoldható persze így is nem nagy dolog..
  PIC-el mondjuk úgy 1-2eFt-ból ki tudod hozni, persze kellene kicsit programozni is.
  Pl.: DPTP System - Led digitális PWM vezérléssel

• #42702 Kernel nagyúr intercooler #42701

  Új Válasz 2014-09-10 20:09:02 #42702

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz intercooler #42701 üzenetére

  Akkor itt lehetne tallózgatni:

  http://www.google.com/images?q=fading+LED+circuit

• #42700 Kernel nagyúr intercooler #42698

  Új Válasz 2014-09-10 19:04:46 #42700

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz intercooler #42698 üzenetére

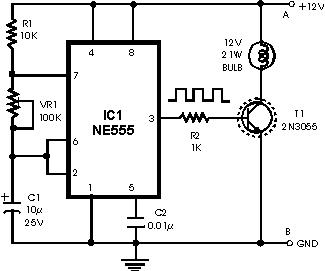

  Nem teljesen értem, hogy a linkelt videó mennyiben kapcsolódik a villogó LED-szalaghoz (azon kívül, hogy ott is villog valami), de LED-szalag villogtatása nem egy nagy kaland, több lehetőség közül csak egy:



  Csak a 2N3055 helyett egy kisebb teljesítményű tranzisztor is elegendő, az izzó helyére pedig értelemszerűen a LED-szalagot kell bekötni.

  Forrás: [link]

• #42677 intercooler őstag intercooler #42449

  Új Válasz 2014-09-08 19:04:37 #42677

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  intercooler

  őstag

  válasz intercooler #42449 üzenetére

  Köszönöm a segítséget utólag is

  Sziasztok újabb kérdéssel/ kéréssel fordulnák hozzátok.

  Szeretnék készíteni 1 úgy nevezett "pulsing led circuit" pulzáló áramkört, nézegettem rajzokat de nem tudom melyik lenne nekem jó.
  Ami kellene 12v-rol menjen és azt is vezérelje, illetve ezeknek a terhelhetősége wattban a táptól függ?mivel lenne rajt max 2m ledszalag aminek 4/5W métere plusz pár led előtéttel. És ha nem sok plusz akkor a pulzálás időtartam állítása

  vagy érdemesebb készen venni? ha létezik ilyen......

• #42409 Kernel nagyúr intercooler #42398

  Új Válasz 2014-08-20 13:17:21 #42409

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz intercooler #42398 üzenetére

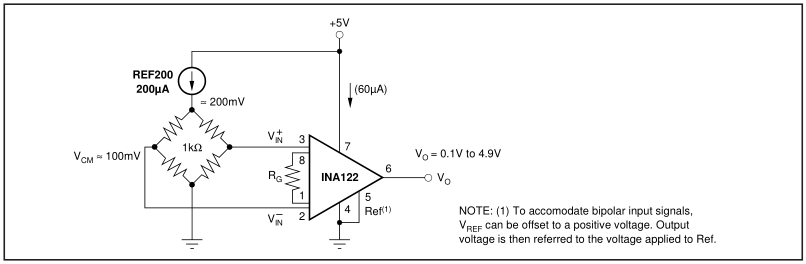

  Működhet éppen, az INA122 doksijában is van egy ilyen rajz:



  Tehát ez lényegében egy differenciálerősítő, ahol az ellenállással a fokozat erősítését lehet szabályozni, a doksiban megadott képlet szerint. Trimmerrel lehet kísérletezni, de a végleges áramkörben úgy érdemes inkább, hogy trimmer+ellenállás sorosan, a finomabb állíthatóság és stabilitás érdekében.

  Csak az érthetőség kedvéért: a kísérletek során beraktál mondjuk egy 470 Ω-os trimmert, ennek segítségével végül kiderül, hogy 243 Ω értéknél áll be a kívánt hatás.

  Ezután kiveszed a 470 Ω-os trimmert, ami csak durva szabályzásra alkalmas, kis elmozdulásra is túl érzékenyen reagál.

  Beteszel helyette 220 Ω ellenállást + 47 Ω trimmert, amivel már szép finoman be lehet játszani a 243 Ω értéket. De abból is helitrimmert érdemes, ilyen esetben.

• #36597 Batman2 őstag intercooler #36585

  Új Válasz 2013-11-20 10:26:57 #36597

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Batman2

  őstag

  válasz intercooler #36585 üzenetére

  Ha zavaró a bekapcsoláskor, a felerősödési fázisban az enyhén pulzáló LEDek fénye, akkor még be lehet iktatni a LEDszalaggal sorosan egy egyszerű egyenirányító diódát, vagy mondjuk kisebb fesz esés érdekében egy Schottky-t, és után kötni a szalaggl párhuzamosan az ellenállást és még mellé egy vagy 100mikrós-16V-os kondit is.
  A kondi a pulzálást elsimítja.

  Üdv.

• #36595 Batman2 őstag intercooler #36578

  Új Válasz 2013-11-20 10:23:23 #36595

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Batman2

  őstag

  válasz intercooler #36578 üzenetére

  Próbáld ki, szerintem elég !

  Üdv.

• #36588 Kernel nagyúr intercooler #36587

  Új Válasz 2013-11-19 17:50:24 #36588

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz intercooler #36587 üzenetére

  1k vagy 470 Ω például, esetleg ezekből párhuzamosan is lehet kötni, szükség esetén. Az ellenálláson felszabaduló teljesítmény számítása:



• #36586 Kernel nagyúr intercooler #36585

  Új Válasz 2013-11-19 16:40:30 #36586

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz intercooler #36585 üzenetére

  Ebben az esetben nem is a LED-ek száma, hanem az autó vezérlőelektronikájának kialakítása fogja befolyásolni, hogy mekkora ellenállás szükséges. Kezdetnek mehet szerintem is 2,2 kΩ. Ha még mindig parázslik, lehet csökkenteni.

• #36584 Kernel nagyúr intercooler #36576

  Új Válasz 2013-11-19 16:19:33 #36584

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz intercooler #36576 üzenetére

  Lakásban is előfordul panasz, LED-es lámpákra, amikor kikapcsolva halványan világít, a falban futó vezetékek között kapacitív úton csatolódó áramtól. De az váltóáram.

  Autóban a vezérlőelektronika okozza, én is ellenállást javaslok, relés játék felesleges, és még a lassú szabályzás is megmarad, ami kellemesebb a szemnek.

  Arról nem beszélve, hogy azért zakatol a relé, mert eredetileg az izzólámpát kapcsolóüzemben hajtják meg (PWM). Relés átépítés esetén erre is tekintettel kell lenni, annak megfelelően kialakítani a pótlólag beiktatott áramkört.

• #36583 Lompos48 nagyúr intercooler #36582

  Új Válasz 2013-11-19 16:12:10 #36583

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz intercooler #36582 üzenetére

  Pici türelmet! Fontos lenne tudni mennyi áramot igényel az a bizonyos relé.

• #36581 Lompos48 nagyúr intercooler #36580

  Új Válasz 2013-11-19 16:01:16 #36581

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz intercooler #36580 üzenetére

  Ebben az esetben akkor a relét az akku 12V-járól kell táplálni az egyik végén, a másikat pedig egy tranzisztor húzhatná meg, aminek a bázisában egy ellenállás meg egy - mondjuk -10V-os Zener dióda lenne sorban.

• #36579 Lompos48 nagyúr intercooler #36576

  Új Válasz 2013-11-19 15:54:00 #36579

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz intercooler #36576 üzenetére

  ...a 12v-ot fokozatosan kapja meg (1-2mp)...

  Ilyen nincs normális körülmények között. Egy kapcsoló vagy kapcsol, vagy rossz. Így zavaros

• #36577 Batman2 őstag intercooler #36576

  Új Válasz 2013-11-19 15:29:57 #36577

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Batman2

  őstag

  válasz intercooler #36576 üzenetére

  A LED szalaggal lehet érdemes párhuzamosan kötni mondjuk egy 2Kohmos ellenállást, ami az esetleges elektronikákon szivárgó áramokat leföldeli, így mindenképpen annyira le kell csökkenejn a feszültség, aminél a LEDek már egyáltalán nem tudnak működni.

  Üdv.

• #29481 darvinya titán intercooler #29479

  Új Válasz 2013-04-05 08:58:14 #29481

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  darvinya

  titán

  válasz intercooler #29479 üzenetére

  Szerintem 1-10Ω-ig terjedő min.5W ellenállás volt.
  Csak nem az volt eredetileg benne ezért füstölt el.

• #29480 kjani18 őstag intercooler #29479

  Új Válasz 2013-04-05 07:38:24 #29480

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kjani18

  őstag

  válasz intercooler #29479 üzenetére

  Ha az elég, a FET többnyire zárlatban lévő G-D köre miatt nem valószínű, hogy gazdaságosan javítható.
  Lévén USB-s gondolom bármilyen 5V DC táp megteszi helyette...
  Ha kell, szólj.
