Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#47081
csabyka666
veterán
fraba
#47080
-
Batman2
őstag
Én TDA2040-eset használtam akkuról (bár nem autóban), még 3,xxV feszültségen is működött, csak azt vettem észre, hogy csökkent kicsit a hangereje és szolidan elkezdett torzítani !
5-6V-on, csendes szobában jól hallható hangerő mellett semmilyen plusz torzítást nem vettem észre.A TDA2050-es sem rossz, bár mintha picit csúnyább, zavarosabb lenne a hangminősége, de elvileg nagyobb teljesítményű valamivel, és mindkét IC "szólóban" tudja a megadott teljesítményt, nem hídba kötve.
Üdv.
-
Kernel
nagyúr
Végerősítő tápágába áramfigyelő-ellenállást tenni nem szerencsés, főleg ha autóban fog üzemelni, ahol amúgy is korlátot képez a tápfeszültség a kivehető teljesítmény útjában, legalábbis inverter nélkül.
Úgyhogy nem célszerű pazarolni tizedvoltokat sem, továbbá a végfokok részére minél stabilabb, minél kisebb belsőellenállású táplálást kell biztosítani, aminek egy ilyen áramfigyelő épp keresztbe tesz.
De ha már áramfigyelés, akkor a Hall-szenzor szimpatikusabb szerintem, mivel nem képez beiktatási ellenállást, gyakorlatilag.
Kapcsolók pedig láthatók itt is:
http://www.google.com/images?q=FET+switch
Mindamellett az egész gyakorlati értelmébe most nem mentem bele, hogy miért jó ez neked, illetve nem is ismerem a szempontokat.
-
And
veterán
Nem teljesen világos, hogy miért kell külső mosfetes kapcsolgatás, mikor az adatlap szerint a kimenetek rövidzárlat ellen védettek, és amíg a rövidzárlat fennáll, az átlagos kimeneti áram 40 mA körül alakul. Vagyis nem lesz óriási áramfelvétele. Ráadásul a toknak van egy Mode bemenete, amelyen keresztül standby állapotba vihető az erősítő, legfeljebb 0,1mA áramfelvételt eredményezve.
"Az IC adatlapjában megjelenő 2*40 W mit jelent pontosan?"
Tipikus kimeneti teljesítmény 2Ω-os terhelés, 10%-os teljes harmonikus torzítás és 14,4V-os táp mellett. Ésszerű torzítás mellett 2x25W a legnagyobb teljesítménye 2Ω terheléssel.
"Normál hangerőn egy ilyen IC-nek mekkora az áramfelvétele 4-8 ohmon?"
Attól függ, mit tekintesz normál hangerőnek. A nyugalmi, (nem a készenléti) kivezérlés nélküli áramfelvétele tipikusan 115 mA, tehát 2-300 mA-rel már egész hangosan tud szólni.
#46750: Ez egy autós erősítő, a maximális tápfeszültsége 18V. -
Batman2
őstag
Áarmfelvétel feszültség függő !
pl. 12V-on (már ha megy ennyiről) 4-5A, de 40V-on csak 1A körüli.
4 ohmon nagyobb, 8ohmon kisebb az áramfelvétel (de a max. teljesítmény is)Külön szokták jelezni a zenei (dinamikus) és a szinuszos (állandósult) teljesítményt.
Általában a zeneit szokták elsőként megadni, ami itt 2x40W, a szinuszos csak az adatlapban szokott szerepelni.Üdv.
-
Kernel
nagyúr
Ha jól látom, itt ez a legolcsóbb, de hajócsavaros:
http://www.ebay.com/itm/311345392695
Vagy ez, ahol a hajócsavar körül egy hínárvédő rács is látható:
-
Kernel
nagyúr
Próbára, csak a jelalak vizsgálatára lehetne a trafó helyett munkaellenállásokat is tenni a Drain-körbe, hogy akkor mi történik, hátha valamilyen önszívatás esete áll fenn.
TL494 rajzokra rákeresve ez például elég mintaszerűnek tűnik, korrekt Gate-vezérlés egy Schmitt-triggeres driver közbeiktatásával:
Forrás: http://radiokot.ru/circuit/power/converter/20/
De szerintem a szabályzási tartomány így is elég behatárolt lesz, vagy nem akkora, mint az elvárt.
-
Kernel
nagyúr
Szerintem akkora tartományt nem lehet átfogni egy ilyen szabályzóval, hogy a szélső feltételek is teljesüljenek:
9 -->24
30 --> 5- A működést leállíthatja a negatív visszacsatolás, ha a szekunderen túl nagy feszültség jelenik meg.
- Ha van beépítve áramérzékelő source-ellenállás, akkor a túláram miatt is leállhat.Ezek még a jobbik esetek, legalább nem száll el a FET, ha nem sikerült jól eltalálni a trafó menetszámait.
De ilyen kísérleteket csak úgy lehet csinálni, hogy a betápot egy túláramvédett tápegységről adod neki, vagy biztosítékon keresztül, de akkor a FET erősebb legyen, mint a biztosíték.
-
Gyula84
veterán
hali
itt lehet rendelni amúgy szerintem nem is kocka humor az egy dolog hogy ezt nem érti mindenki
ha éppen mérnők vagy vagy éppen értesz annyira az elektronikához nem azt jelenti hogy kocka vagy, legalábbis szerintem nem (#45820) darvinya
-
-
Kernel
nagyúr
Nekem eleve furcsának tűnt, hogy egy ilyet mindössze három ceruzaelemmel tervezzenek, ekkora hangszórókkal, LED-kijelzővel. Működik nyilván, de nem sokáig, szerintem.
Régi rádiószervizes tapasztalatok alapján, ilyen nagyságrendű készülékekhez C vagy D elem dukál. Igaz, azokban többnyire magnó is szokott lenni, de most arra gondolok, amelyik csak rádió volt.
Ebből következően én is valami belső akkura gyanakodtam, rá is akartam keresni, csak közben elkanyarodtam másfelé, elkéstem vele.
-
-
#22145024
törölt tag
-
kjani18
őstag
Mindkét végéről meghajtottad? Jól van bekötve??? ( "elölap" felöl, bal végéről bekötve: fentről - lefelé: (+),(G),(R),(B).
A leírt hiba nem létezhet, mert nem mehet tönkre minden trió minden ellenállása, ill. ledje. A szalag sem lehet szakadt, mert a másik végén akkor nem világítana...
Ez valami triviális hiba lesz... -
Tamy
őstag
Az agydinamó már adott volt, konkrétan nekem egy Sram D730 van, de elektromos szempontból nincs túl nagy különbség köztük. Ezt egy Skori féle u.n. Fél-szinkron egyenirányítóval egyenirányítom (az oldalon a legutolsó rajz), ez még közvetlen a generátor mellett egy kis villára szerelt dobozban kapott helyet a kimenetén egy ha jól emlékszem 22V-os Zenerrel. Innen a szabályozatlan, de a Zener által kordában tartott egyenfeszültséget viszem fel abba a bizonyos táskába, ami a felső csövön kapott helyet. Ezzel már közvetlenül tudom tölteni a készülékeim (fényképező; telefon; gps) akkumulátorait is olyan töltőkkel, amit szivargyújtókhoz terveztek. Mivel a manapság kapható példányok nagy részét úgy tervezik, hogy személykocsiban és teherautóban egyaránt használhatóak, ezért simán kibírják a több mint 24V-os feszültséget is, amit pedig a Zener miatt nem tud túllépni.
Én ezt az egészet többhetes vadkempinges túrákra készítettem, amikor villamos hálózattal csak messziről, távvezeték formájában találkozok, azt meg bajos lenne megcsapolni. Eleinte napelemes technikával kísérleteztem, de hamar be kellett látnom, hogy erre a célra alkalmatlan, és valószínűleg még hosszú ideig az is marad.
Mivel olykor az égiek nem túl kegyesek hozzám, ezért esősebb időben megesik, hogy akár napokig a sátorba vagyok zárva valahol a világ végén. Ilyenkor jön jól a most épített akkupakk, amiről szintén fel tudom tölteni a készülékeimet (álló helyzetben leginkább a telefon az, ami merül). Utána persze menet közben ebbe is pótolni kell az energiát, ha ismét hasonló helyzetbe kerülnék.
Az akkupakkhoz mindenképp négycellás akkumulátort akartam választani, mivel a lehető legjobb hatásfokra törekedtem, ezért a kimenetet itt sem szabályoztam, a töltők úgyis megteszik, felesleges duplán. Viszont három cellánál már félő, hogy nem tudnám kellőképpen lemeríteni az akkupakkot, mert az alacsony feszültségről nem működne a készülékek töltője. Négy cella esetén 3,3V/cella alsó feszültséggel számolva is bőven megvan a 12V, még terhelve is. Vettem tehát egy ilyen akkupakkot, levágtam a két vastag drótot, mivel a balanszeren keresztül történik a kisütés is. A külső fóliát, és az elejében található szivacsot is el kellett távolítanom, hogy beleférjen a dobozba. lErre rákötöttem egy step-up konverter kimenetét, 16,8V-ra beállítva. Lényegében ez látja el a töltő szerepét. A tervezésben itt a fórumon Kernel segített sokat, neki ezúton is hálás köszönet.

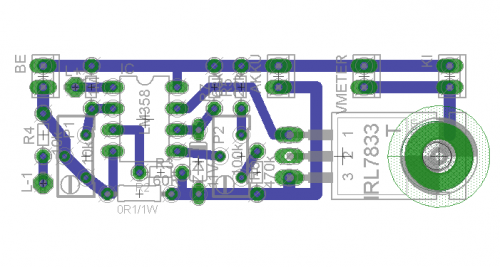

A töltés figyelésénél ez a kapcsolás volt az alap:
Ezt a step-up és a balanszer közé illesztettem be, ahol a feszültség már stabil. Mivel az agydinamó ha megfeszülök se tud 5-6W-nál többet, ami 16,8V esetén 100% hatásfokot feltételezve is 300mA körül van csupán (emiatt nincs szabályozva töltőáram sem), ezért a kapcsolásban az R3 ellenállással párhuzamos védődiódát helytakarékossági okokból elhagytam, és egyébként is módosítottam rajta egy kicsit. Kellett még egy védőáramkör, ami lekapcsolja a kimenete, ha az akku feszültsége egy beállított érték alá esne. Erre a célra ezt vettem alapul:
Itt természetesen az IC kimenetére egy FET-et raktam, ami lekapcsolja a kimenetet. A fenti két kapcsolást közösítettem úgy, hogy egy LM358 IC-t használtam, ami egy dupla műveleti erősítő, így ezzel is spóroltam egy kis helyet, meg talán fogyasztást is. Az így átalakított áramkörökről csak nyákrajzot csináltam, azt közzéteszem:

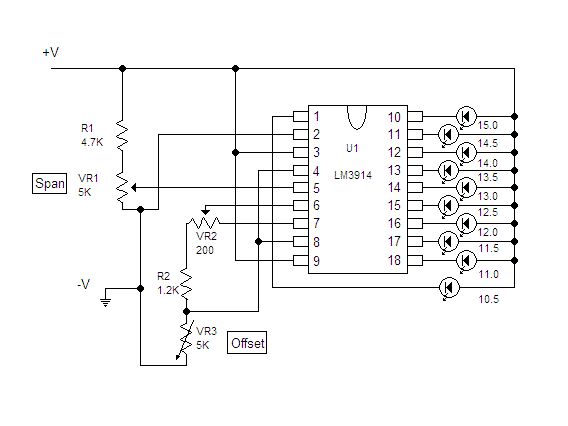

Kellett még egy töltöttségjelző, hogy nagyjából képben legyek az akkut illetően. Megépítettem ugyan ezt a kapcsolást, de nem bírtam annyira kicsibe elkészíteni, hogy normálisan beleférjen a dobozba, így inkább vettem egy ilyent. Ezzel nagyjából készen volt minden.
Dobozolás után jutott eszembe még 1-2 finomhangolás. Ha a kimeneten valamiért zárlat/túlterhelés lenne, akkor az akkukat nem védi semmi (illetve csupán a balanszer), így a balanszer és a "főpanel" közé beraktam egy 2,5A-es öngyógyuló biztosítékot. Aztán ahogy méricskéltem még egy kicsit, észrevettem, hogy az akku állásában kb. 5,5mA-al sül ki folyamatosan, amiből 1mA a főpanelen veszik el, a maradék viszont a step-up kimenetén keresztül. Ez így semmiképp nem maradhatott, számításaim szerint kb. 1 hónap alatt állásában totál leszívta volna az akkumulátort. Kitaláltam, hogy egy N-csatornás FET-et beteszek a balanszer és a "főpanel" közé, aminek a Gate-jét egy kis váltókapcsolóval vagy az akku + tápjára, vagy a GND-re kapcsoltam. Így az akku csak bekapcsolt FET esetén tud kisülni (természetesen a kimenet is csak ilyenkor él), tölteni viszont kikapcsolt állapotban is lehet, bár a FET belső diódáján ilyenkor esni fog pár tized Volt, emiatt teljesen teletölteni csak bekapcsolt FET esetén lehet. Az egész áramkör bemenete szintén kapott még egy (talán) 15V-os Zenert, hogy a step-up bemenete ne lehessen nagyobb, mint a kimenete.
Nagyjából ennyi a történet, épp elég hosszú lett így is.
-
Tamy
őstag
A fülhallgató zsinórját mindig ki-be fűzögetni persze, hogy nem túl tartós, és kényelmes megoldás, pont azért írtam, hogy ha van másik fülesed is, vagy máskor nincs szükséged rá, akkor bent is hagyhatod.
Én a táskában egy saját építésű akkupakkot tartok, amit egy agydinamóval (szakmailag helyesen kerékpár generátor) töltök. Ennek a vezetékét fűztem be azon a lyukon, így azt a toldó kábelt jelenleg nem használom.
-
Tamy
őstag
Én csak azt nem értem, hogy az általad linkelt kábelről miért is kéne levágnod a csatlakozóaljzatot? Nekem is van ilyen táskám, simán ki lehet belőle szedni azt a kábelt, és az újat befűzni a helyére. Persze a szállítási idő akkor is ott van még mint probléma.
Végső esetben akár a fülhallgató zsinórját is átdughatod, bár azt minden alkalommal ki-be fűzögetni már nem túl jó megoldás, de ha mondjuk van másik fülhallgatód is, vagy csak bringázás közben használod, akkor akár maradhat is.
-
Kernel
nagyúr
A ritkább alkatrészek drágábbak is általában. Kisebb kereskedésnek rendelni sem érdemes belőle, mert a nyakán maradhat, ha nem viszi senki. 300 Ft ezért a csatlakozóért nem sok, sőt igen korrekt ár, pláne még fémházas kivitelben.
Hiába csak egy érintkezővel több, de azért gyártás szempontjából bonyolódik a dolog, eladhatóság sem akkora, kisebb tételben viszont a költségek is magasabbak.
Más kategória, de például a régi, nem gyártott félvezetők, vagy elektroncsövek ára is megy felfelé egyre jobban, ahogy ürül ki a raktárkészletből. Holott régen esetleg olcsón elvihető volt.
-
Kernel
nagyúr
Ilyen csatlakozókról általában le lehet vágni a műanyagot, szikével óvatosan lebontani. Utána beforrasztani, zsugorcsővel pótolni az eredeti anyagot.
Ha akadnak a lomtárban hasonló, öntött Jack csatlakozóid, azon lehet gyakorolni, vágj szét egy párat, majd meglátod, hogyan néz ki a dolog. Mindamellett nem garantálok semmit, még kezed is elvághatod, oda kell figyelni.
-
-
-
Kernel
nagyúr
Egyébként erre is lehet egy egyszerű megoldás, amikor két LED villog felváltva, olyan gyorsan, hogy nem is látod. Amikor megállítod, egyik LED úgy marad. Hogy hangot is vezérelsz vele, az már részletkérdés, megoldható.
Ez teljesen véletlenszerű, százalékra nem is lehet programozni, csak egy buta számláló. Hacsak nem úgy, hogy a négyszögjel kitöltési tényezője nem 50-50 %, így valamelyik állapot eltalálására nagyobb az esély.
-
And
veterán
Egyszerűbb lett volna rögtön az elején leírni, hogy mire kell, de még mindig hiányzik némi adat. Például mekkora valószínűséggel kell jeleznie a rendszernek? Teszem azt 50 emberből csak egyet (2%), 20-ból ötöt (25%) kell átvizsgálni, erre gondolok. Mivel a cél nem valamiféle hitelesített szerencsejáték-üzemeltetés, egy átlagos mikrokontroller által generált álvéletlen szám - szinte bármilyen fordító által támogatott függvény - is megfelel a célnak, de mindenképp le kell tisztázni, hogy mekkora legyen az elején említett 'találati arány'.
