Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz
#68216320
#44299
üzenetére
Valami lehúzza a feszültséget, amit normális esetben a D152 (valószínűleg 5,1 V-os) zener fog meg, de ha az zárlatos lenne, akkor inkább 0 V-ot mérnél, persze attól még ellenőrizhető.
De az is lehet, hogy a D150, 151 katódja van lehúzva földre, egyszerűen azért, mert nem kap tápot a többi áramkör, így ráterhel. Az anódon pedig lehet nagyobb feszültség, de inkább 1 V alatt, ez normális.
-
#68216320
törölt tag
válasz
#68216320
#44296
üzenetére

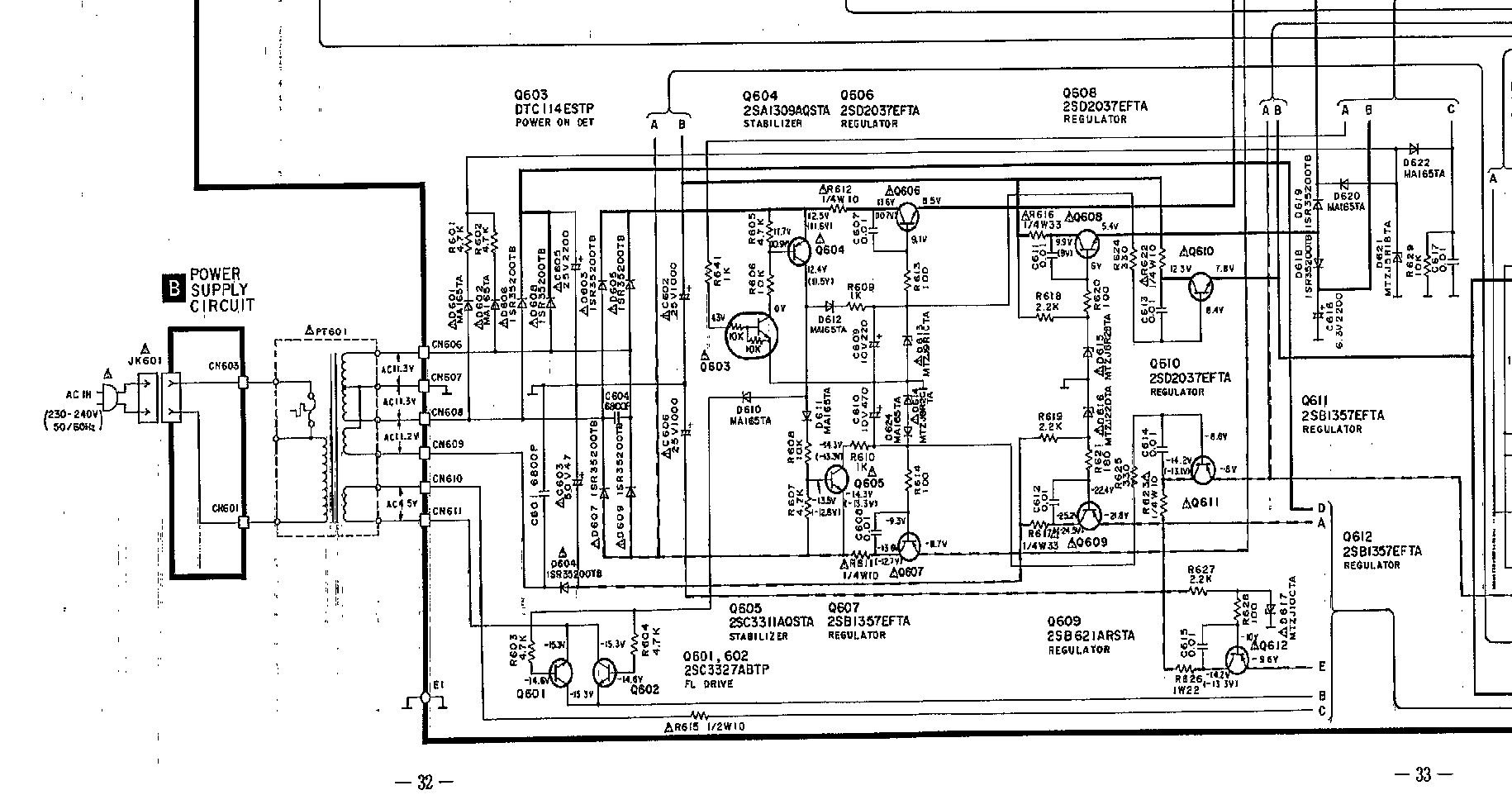

Pár mérés után egy furcsaságra lettem figyelmes. Ha a linkelt kép-et nézem, akkor a D601 és D602 diódák után lévő R601 és R602 47k ellenállások dióda felöli oldlán 6.1V-ot mérek, de a másik oldalon már csak 1V-ot. Ami azért furcsa, mert ha végigkövetem az ágat, akkor a kép széle felé erre az ágra van egy 5.2V-os jelölés. Mi okozhatja a problémát? Kikapcsolva közvetlenül rámértem az ellenállásokra és 4.6k-t jelzezett a műszer.
A teljes kapcsolási rajz ebben a pdf-ben van.
-
Kernel
nagyúr
válasz
#68216320
#44085
üzenetére
Emiatt én is sokat bosszankodtam, míg rátaláltam egy zseniális eszközre. Vagy itt vannak még hasonlók.
Elképesztő módon be tud mászni a legszűkebb résbe, utána szinte magától szétnyílik a tok. Mivel aránylag puha anyagból van, sérülést egyáltalán nem okoz, viszont pár használat után tönkre is megy, eldobandó.
-
darvinya
titán
válasz
#68216320
#43959
üzenetére
Abszolút mértékegység
Elektromos teljesítmény
dBm vagy dBmW
dB(1 mW) – a teljesítmény mértéke 1 milliwattra vonatkoztatva
dBW
dB(1 W) – mint a dBm, de a vonatkoztatási szint 1 wattElektromos feszültség
dBu vagy dBv
dB(0,775 V) – (általában a feszültség amplitúdó négyzetes középértéke) 0,775 voltra vonatkoztatva. Annak ellenére, hogy a dBu használható bármilyen impedancia esetében, de ha a terhelés 600 Ω, akkor a dBu = dBm. A dBu használata ajánlott, mivel a dBv könnyen összetéveszthető a dBV-vel. Az "u" az angol "unloaded", azaz "terheletlen" kifejezésből származik.
dBV
dB(1 V) – a jel amplitúdójának (általában négyzetes átlag) feszültsége a vezetőn, 1 volthoz képest, impedancia függetlenül.Akusztika
dB (SPL)
dB (SPL – Sound Pressure Level, hangnyomás szint) – 20 mikropascalra (μPa), azaz 2×10−5 Pa-ra vonatkoztatva, ami az ember által még hallható hang, ez nagyjából egy szúnyog repülésének hangja 3 méterről. Az egységet gyakran rövidítik "dB"-vel, ami hibás jelölés, mivel a "dB" önmagában egy abszolút viszonyszám.Kisugárzott (rádió) teljesítmény
dBm
dB (mW) – teljesítmény, 1 milliwattra vonatkoztatva
dBμ vagy dBu
dB (μV/m) – az elektromos mező erőssége, 1 mikrovolt per méterre vonatkoztatva
dBf
dB (fW) – teljesítmény, 1 femtowattra vonatkoztatva
dBW
dB (W) – teljesítmény, 1 wattra vonatkoztatva
dBk
dB (kW) – teljesítmény, 1 kilowattra vonatkoztatva…Forrás: Wikipédia
-
Kernel
nagyúr
-
-
Lompos48
nagyúr
válasz
#68216320
#43383
üzenetére
A még nagyobb teljesítményű tranzisztor is ugyanakkora teljesítmény disszipálásának lesz kitéve. Lassabban fog melegedni. Itt a hő elvonása segít a melegedés ellenében. Inkább azt kellene kideríteni, hogy mi okozza a (valószínűsíthető) nagyobb áramfogyasztást. Megpróbálom kisillabizálni a rajzot.
-
Lompos48
nagyúr
válasz
#68216320
#43378
üzenetére
A ~13.5-14V feszültség nem biztos, hogy baj. Ha melegszik, az azt jelenti, hogy "valaki" arébb többet fogyaszt(hat) a kelleténél. Sajnos nem látszik sem az, hogy honnan kapja a tranzisztor a feszültséget a kollektorára, sem azt, hogy mi az, ami fogyasztóként az emitter feszültségét kapja/igényeli. Egy jócskán meleg tranzisztor nem feltétlenül gond, de, ha átmegy forróba és csak melegszik egyre inkább, annak rossz lesz a vége.
-
PHM
addikt
válasz
#68216320
#43376
üzenetére
Bipoláris tranzisztoroknál könnyű azonosítani a bázist.
A multiméter dióda mérő állásában a piros vezetéket a bázisra téve
mind az emitter, mind a kollektor felé 1-1 nyitóirányú diódát kell mérned.
(Olyan 5-600 mV-ot.) Ez az NPN tranzisztorra igaz, PNP-nél a bázis
a fekete vezetéknél lesz.
Anno multiméter híján egy 3V-os kis zseblámpából csináltam dióda vizsgálót.
Beépítettem egy zöld ledet és két vezetéket, és kész is volt a csodaműszer.
Kis gyakorlattal meg lehetett különböztetni a diódát és a zárlatot, sőt,
még a darlingtonok dupla P-N átmenetét is.
Néha az egyszerű dolgok a leghasznosabbak. -
#68216320
törölt tag
válasz
#68216320
#43376
üzenetére
Köszönöm a segítségeket Lompos48 és PHM fórumtársaknak.
Beforrasztottam a BD437-et a rajz Q608-al jelölt helyére.
A mért értékek bázis és emitter esetében passzolnak, de a kollektoron valamiért ~13.5-14V a feszültség a 9.9V helyett. Másrészt igencsak melegszik ez is. Lehet valahol még valami gond csak nem tudom merre keressem.Lompos48: Sejtettem én, hogy a szakértelmem hiánya kevert meg
-
-
-
Lompos48
nagyúr
válasz
#68216320
#43361
üzenetére
Ott még "szinte" mehetne is, mert táp. De pont amiatt, hogy Darlington (azaz 2 tarnzisztort tartalmaz egy kaszkód kapcsolásban), az emitterén bejelült feszültség csökkenne még 0.7V-tal. 5,4 helyett 4.7V nem tudom a kapcsolásban mit zavarhat meg. Esetleg nagyon.
Tegnap már ajánlottam a BD433... családot.
-
Lompos48
nagyúr
válasz
#68216320
#43358
üzenetére
Gyanítom, hogy NEM. Az SK gyártót jelent, a D1796 pedig jó szokás szerint a 2SD1796 rövidítése.
Adatlap szerint kicsit nagy az áramerősítési tényezője (lévén Darlington, míg az eredeti nem az), ráadásul - mivel induktív terhelésre van "kitalálva" - van benne egy fordított polaritású integrált lavinadióda. Ez utóbbi nem kizárt, hogy az alkalmazott kapcsolás függvényében akár (nagyon) zavaró is lehet egy lineáris (audio) kapcsolásban. Mondom én! -
#68216320
törölt tag
válasz
#68216320
#43348
üzenetére
A 2SD2037 tranzisztorról az alábbi adatokat találtam:
SI-N 60V 3A 1.8W 90MHz NF/SL (B-C-E)
Pici magyarázatot kaphatok ezekről?
Sejtéseim:
SI = szilicium
N = NPN
60V = max. kollektor fesz.
3A = max. kollektor áram
1.8W = leadott hő teljes terhelésen
90MHz = működési sebesség
NF/SL = ?? (passz)
B-C-E = lábkiosztásJól értelmeztem az értékeket? Illetve, ha min. 60V, 3A, 90MHz, B-C-E paraméterekkel rendelkezik egy tranzisztor, akkor az lehet ennek a helyettesítője?
Szeretném picit túlméretezni, mert ez sajnos nagyon melegszik és aggódom. -
Lompos48
nagyúr
válasz
#68216320
#43310
üzenetére
Tökéletesen igazad van. Itt csak a fel-vissza-fel-vissza ismételgetésével lehet közelíteni a legjobb felé.
DE! Van még egy buktató, és az nagy. Az előmágnesezés. Attól pedig függ a felvétel. Arra nincs ötletem.
Vagy: ha kerülne szervízkönyv, ami kapcsolási rajzon mutatja a méréssel elérendő szinteket.
-
Lompos48
nagyúr
válasz
#68216320
#43306
üzenetére
Elég gyakori az olyan generátor, ami frekvenciát, szintet pontosan tudja állítani de akár impedanciaillesztésre is képes. A 200 nWb/m fluxot a szalagon sajnos a fej típusa is tudja befolyásolni. Tehát, ha meg is van a pontos szint, még mindig lehetnek/vannak buktatók. Fluxot pedig nem fogsz tudni mérni.
Ugyanakkor gondolom van egy járható út:
Általában a legtöbb kazettás decknél lehetséges a REC és PAUSE gomb szimultán lenyomása.
Feltételezzük, hogy kéznél van egy analóg mérőműszer. Ezek legtöbbször még simán mérik a 315Hz-et is, csillapítás nélkül.1. Akár 50Hz-en is, beállítva/leolvasva a műszeren a 0dB-nek megfelelő szintet, majd a bemenetre adni ugyanakkora kitérésű jelet a már említett szünetelő felvétel állásban ezúttal (szerintem) egy 300Hz-hez közeli jelet.
2. Leolvasni mit mutat csatornánként egyik-másik VU méter a magnón.
3. Igazítani a VU méterek kalibrációját a 0dB-es szintre, miután a fejbeállításokból eléred a maximális kitérést.
4. Ez közelhoz az elméleti jó beállításhoz a felvétel szempontjából.
5. Jó minőségű kazettára fel is veheted ezt a jelet, majd lejátszva beállítod a playback erősítést, hogy ugyanazt a 0dB-es szintet kapd.Gondolom nem hibáztam...
-
zka67
őstag
válasz
#68216320
#43306
üzenetére
Szia, nem olcsók ugyan, de találtam párat, ami talán megfelel neked:
TEAC Test Tape MTT-256 (Freq,Level,Azimuth, 120μs), Mint
Calibration Test Tape (please read description) -
-
Kernel
nagyúr
válasz
#68216320
#43118
üzenetére
Szokott lenni olyan hiba is, hogy nem működik a törlőoszcillátor, ami az előmágnesező frekvenciát is biztosítja. Ilyenkor értelemszerűen törlés sincs.
Ha kevés az előmágnesezés, akkor magasban dús, de torz a felvétel, ha sok, akkor kevesebb magas, de tisztább. Itt meg értelemszerűen a kettő közötti optimumra kell beállítani, hogy minél lineárisabb legyen a visszaadott frekvenciamenet.
-
#68216320
törölt tag
válasz
#68216320
#43105
üzenetére
Valakitől kérdezhetnék magnó kalibrálás ügyében?
Egy retro deck-et állítanék be, mert fejcsere is történt, illetve el volt piszkálva szerintem.
Odáig már eljutottam, hogy a dB kijelző a bemenettel teljesen szinkronban fut. 1kHz-es szinuszjelet adtam bemenetnek, a kimenetet multival mértem és a deck jelszint vezérlővel szinkronba hoztam. Miután ez megvolt dB mérőt egymáshoz igazítottam.A lejátszás szint potikat, illetve a felvétel szint potikat kellene beállítanom. Ebben kellene kis segítség. Köszönöm előre is.
-
-
Kernel
nagyúr
válasz
#68216320
#43075
üzenetére
Rá kell mérni, a rajzon szerepelnek a munkaponti feszültségek.
Bár elég furcsának tűnik, hogy két oldal egyszerre és egyformán hibásodjon meg, a bemenetek sem feltétlenül olyan érzékenyek, mint hinné az ember, vagyis kibír ezt-azt.
Mindenesetre mérni kell, először DC feszültségeket.
Vagy visszatenni az eredeti fejet, hátha azzal jó.
-
#68216320
törölt tag
válasz
#68216320
#43074
üzenetére
Itt van rajz a deck-ről. Ha igaz amit gondolok és beküldtem a fej kábelen egy kis feszt, akkor a rajz szerint a Q101 és Q103 kiszajú tranzisztorokra mehetett, amik elméletileg erősítenék a jelet. Gondolom ezek haltak meg és emiatt halk az egész. Vagy rossz a gondolatmenet?
-
VIPowER
őstag
válasz
#68216320
#43064
üzenetére
Megértettem én hogy Neked az kell, de azt írtad hogy nem azt mutatja felvételnél, amit a kijelző. Ez a deck olyan mint az Aiwa F-220-asa. Gyárilag ilyen. Az RS-105-ös még túlvezérelve is jó. De ha Neked ez tetszik, azt is megértem, de akkor el kell fogadnod hogy ez ilyen. Sok sikert a javításához.
-
kjani18
őstag
válasz
#68216320
#43061
üzenetére
Lágy permalloy fej van benne, szinte biztos, hogy kopott. Hasonló Ohmikus ellenállású fejet tehetsz bele, de valószínüleg utána kell állítanod az előmágnesezést, esetleg a frekvenciamenetet. A mérete sem mindegy, sok fejnek a talpa picivel előrébb v. hátrább van...
Itt találsz leírást, rajzot róla. -
-
-
-
Kernel
nagyúr
válasz
#68216320
#42184
üzenetére
Jelenleg van készítve egy kábelem csak az RGB-Sync-GND-t használva, azaz csak az RGB csatlakozóra legyártva. Ezzel sajnos annyira sötét a kép a TV-n, hogy csak néhol látszik rajta, hogy egyáltalán kap jelet.
Ha átváltod RGB-re a bemenetet, akkor nem kizárt, hogy ez is működhet, vagy akár még jobban is, ez majd a gyakorlatban derül ki.
-
-
Kernel
nagyúr
válasz
#68216320
#42179
üzenetére

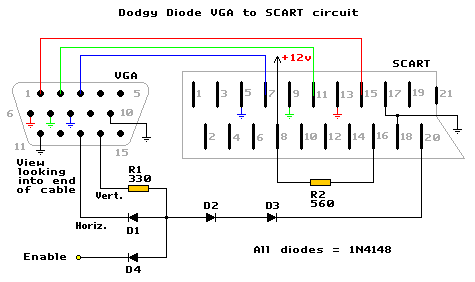

12 V az AV-átkapcsoláshoz kell a 8. lábra, ami alapból a kompozit bemenetet aktiválja a TV-n. Utána kell még egy másik kapcsolófeszültség is a 16. lábra, ami RGB-re átbillenti a bemenetet. De az nem 12 V, legfeljebb a 12V-ról is lehet rákötni egy ellenálláson keresztül, ami 1-3 V közé emeli a 16. lábat.
De ez valóban mellékes, ha a TV a távszabályzóval is átállítható RGB-re (nem mindegyik).

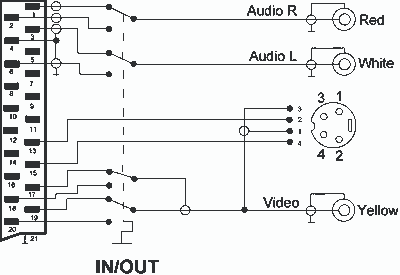

Nem tudom, milyen fura készülék az különben, ilyen nem szabványos csatlakozókkal, de a TV SCART bemenet egyébként úgy működik, hogy az RGB jelek mellé igényli a kompozitjelet is, ugyanis a H és V szinkronjeleket RGB állásban is abból választja le a TV.
Ehhez képest lehet majd kísérletezni, hogy neked melyikkel fog menni, ki kell próbálni:
http://en.wikipedia.org/wiki/SCART
Nem kell egyébként a kondenzátorral leválasztott videojel, DC-csatolás jobb, különben elcsúszhat a feketeszint.
-
Kernel
nagyúr
válasz
#68216320
#40966
üzenetére
Videojel mérésére multiméter nem mérvadó, de egy szokványos kompozit-bemenetnek nem tudsz ártani ennyivel.
Egyébként én egy videomagnóból szereltem ki modulátort, utána azt szabványos vonali szintű jellel tudtam vezérelni, vagyis a modulátorokat valószínűleg eleve így méretezik. Az esetleg előfordulhat, hogy a jelforrás nem bír el két terhelést, vagyis némileg csökkenhet a szint, ezen a modulátor kiiktatásával (bemenet megszakítása) lehetne segíteni.
-
Kernel
nagyúr
válasz
#68216320
#40961
üzenetére
Egyféle szabványos, vonali szintű SDTV kompozitjel van, így az elvileg arra való, hogy egy TV-re is rákötheted.
Videojelnél 75 ohm a forrásimpedancia, ugyanannyival kell leterhelni is, vagyis az lejjebb fog esni, terhelésre. Bár nem tudom, mivel mérted, mert mérésnél is 75 ohmmal kell terhelni.
Egyébként a videójel amplitúdója a kontrasztot (fehérszintet) közvetlenül meghatározza, vagyis ha sok lenne, akkor túl kontrasztos, sőt túlvezérelt, torzított képet látnál. A szürkeskála átmenetei torzulnának. Ha jó a szürkeskála, akkor ez a része rendben van. Kevés jel esetén pedig értelemszerűen alacsony lenne a fehérszint.
Ha lenne olyan kompozit-kimenet, ami túl sok feszültséget ad le, azt nem tudom egyébként, mire lehetne használni, mert csak TV-t, videomagnót, vagy PC-bemenetet nem tudnál rákötni, vagyis kb. semmit.
Szerk: most látom, annyiban félreértettem, hogy azt hittem, valamilyen gyári kimenetről van szó.
-
Ribi
nagyúr
válasz
#68216320
#38716
üzenetére
Nem tudom milyen eszközről van szó, de gondolom a stab IC bírja, max valamivel jobban melegszik.
Ha szét lehet szedni akkor meg kell nézni típust és kinézni mit bír. De ekkora difit el kell(ene) viselnie.ui: Ha jól sejtem a másik topikból teszteled épp
Tapizd meg esetleg a stabot, hogy mennyire meleg. -
Kernel
nagyúr
válasz
#68216320
#38403
üzenetére
Sok esetben a gyantás ónban lévő gyanta is már elég, amit ezután nem fontos letörölni, maradhat ónnal befuttatva, és akkor a tárolás során védve van hegy az oxidációtól.
Nekem mondjuk van valódi fenyőgyantám is, de lehet kapni szintetikus folyasztószereket, elektronikai célra. Ha beleforgatod a pákát, jobban tapad rá az ón, illetve a rézfelületre is. Ennyit jelent az adalék, ahogy az utasítás nevezi. Vagy angolban, illetve "eBayben" flux, rosin flux például.
