• #43653 Kernel nagyúr Speeedfire #43638

  Új Válasz 2014-11-03 08:20:10 #43653

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #43638 üzenetére

  Itt van a potméter, ezzel tudod tekergetni a fényerőt, általam is tesztelve: [link]

• #43651 kjani18 őstag Speeedfire #43638

  Új Válasz 2014-11-03 07:53:56 #43651

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kjani18

  őstag

  válasz Speeedfire #43638 üzenetére

  Ezzel a módszerrel nem fogsz tudni fényerőt szabályozni.

• #43641 Jim Tonic nagyúr Speeedfire #43638

  Új Válasz 2014-11-02 22:20:27 #43641

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Jim Tonic

  nagyúr

  válasz Speeedfire #43638 üzenetére

  Mit szeretnél LED-sor előtt egy potméterrel?

• #43640 mezis félisten Speeedfire #43638

  Új Válasz 2014-11-02 22:11:05 #43640

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  mezis

  félisten

  válasz Speeedfire #43638 üzenetére

  Természetesen. Huzalpotmétert keress. Jobban jársz egy elektronikus előtéttel. (A link csak dekoráció. Az ellenállás értékét számítani kell !

• #42433 CPT.Pirk Jómunkásember Speeedfire #42432

  Új Válasz 2014-08-20 21:13:41 #42433

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #42432 üzenetére

  Nézd meg, hogy hány darabot kapsz ennyi pénzért. 10-et. 350Ft / nyák hmm?

  Lompos48: most megteszi szerintem így is, mert csak meg kell találni a kellő frekvenciát. Ha az megvan, onnan már tudok csinálni 50%-os 555-öt az adott frekvenciára, a kimenetén meg 2 művernyővel egy invertáló és egy nem invertáló kapcsolásban megkapom a precíz vezérlést.

• #42431 CPT.Pirk Jómunkásember Speeedfire #42430

  Új Válasz 2014-08-20 20:23:13 #42431

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #42430 üzenetére

  Nem kicsit olcsón dolgoznak: [link]

• #42385 Ribi nagyúr Speeedfire #42383

  Új Válasz 2014-08-19 14:48:30 #42385

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Ribi

  nagyúr

  válasz Speeedfire #42383 üzenetére

  Keresztkérdés, hogy az a picuri egyenirányító az mennyit bír?
  Mert nekem kicsit alul méretezettnek néz ki. Bár ahogy most nézem egész sokat ráírnak ezekre a picikre is.
  Koppanás gátló mennyi idő alatt ereszt el kikapcsnál?

• #42384 CPT.Pirk Jómunkásember Speeedfire #42383

  Új Válasz 2014-08-19 14:22:10 #42384

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #42383 üzenetére

  Ajánlom figyelmedbe az olcsó kínai nyákgyártót, amit korábban linkeltem. Jobban jársz vele mint a házi nyákokkal.

  Kondi berakást megcsináltad? Az a fajta kondi jó rá, amit a bemenetre is tettél.

• #42365 CPT.Pirk Jómunkásember Speeedfire #42364

  Új Válasz 2014-08-18 19:32:18 #42365

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #42364 üzenetére

  A kicsatoló C2 kondival köss párhuzamosan egy MKP / MKS unipoláris kondit 1..10uF értékben, nagyban javulni fog a magas hangok átvitele. Érdekes, hogy ezt lehagyták a rajzról.

• #42363 Kernel nagyúr Speeedfire #42360

  Új Válasz 2014-08-18 18:16:20 #42363

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #42360 üzenetére

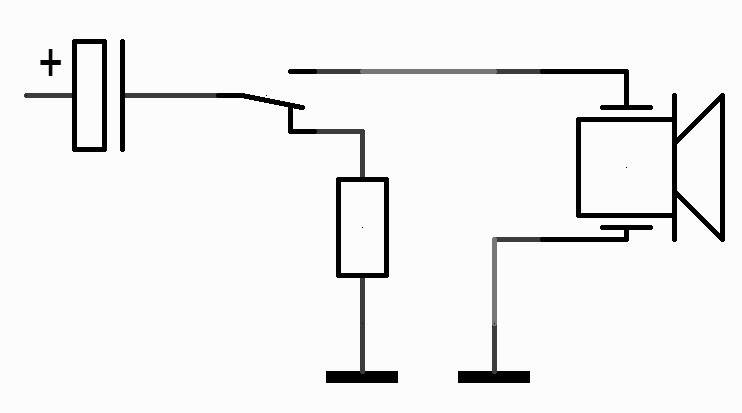

  Lenne egyébként egy másik lehetőség is, de ez függ a relé bekötésétől (hogyan rakták a panelra). Ennél a verziónál akár egy 10 ohmos ellenállást is berakhatsz, az később úgyis kikerül az áramkörből, így nem terhel:



• #42362 Lompos48 nagyúr Speeedfire #42360

  Új Válasz 2014-08-18 18:00:36 #42362

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #42360 üzenetére

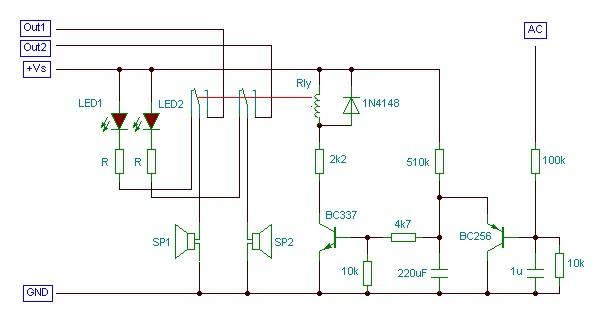

  Melegen ajánlom - már sokadszor - az egytápos erősítőhöz készült ki- és bekapcsolási koppanásgátlómat. Huszonéve működik.



• #42361 Kernel nagyúr Speeedfire #42360

  Új Válasz 2014-08-18 17:13:41 #42361

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #42360 üzenetére

  Azt én is borítékoltam volna, hogy kár vele próbálkozni.

• #42354 Kernel nagyúr Speeedfire #42351

  Új Válasz 2014-08-18 15:20:18 #42354

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #42351 üzenetére

  TDA2030-ról volt szó, ha jól emlékszem, kicsatoló kondenzátoros kapcsolásban. Terhelés nélkül ott lehet is DC, míg a kicsatoló feltöltődik féltápra.

  Ha rajta lenne a hangszóró, akkor rögtön beállna, az ismert koppanás kíséretében, de mivel a cél épp ennek elkerülése, kellene egy töltőellenállás, a végfok kimenetére (a védelem bemenetére) ami kicsit meggyorsítja a folyamatot.

• #42353 CPT.Pirk Jómunkásember Speeedfire #42352

  Új Válasz 2014-08-18 14:53:45 #42353

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #42352 üzenetére

  Milyen erősítőről van szó?

• #42352 Speeedfire félisten Speeedfire #42351

  Új Válasz 2014-08-18 14:38:27 #42352

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Speeedfire

  félisten

  válasz Speeedfire #42351 üzenetére

  Úgy néz ki, a dc védelem miatt nem kapcsol. Kb 10 perc alatt megy le 1VDC-re a kimenet és ekkor kapcsol a relé. Már csak az a kérdés, hogy miért van DC az erősítő kimenetén.

• #41519 Kernel nagyúr Speeedfire #41517

  Új Válasz 2014-07-01 14:21:21 #41519

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41517 üzenetére

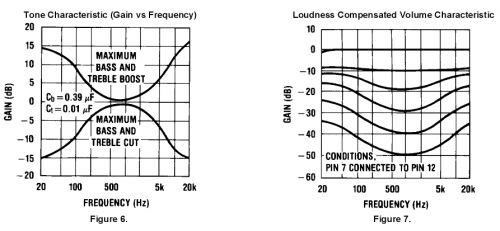

  A fokozat erősítése 0 dB, a hangerőszabályzó maximális, többi potméter középállásában. Vagyis alapállásban nem erősít és nem gyengít, ami mellesleg el is várható és így szokott lenni, egy aktív hangszínszabályzónál.

  Vonali szintű jelforrás esetén nincs szükség külön erősítésre. Vagy szükség esetén a végfokok erősítése módosítható, ami általában még túl sok is, ezért lehet rajta csökkenteni, ellenállás cseréjével, a visszacsatoló körben.



• #41518 Ribi nagyúr Speeedfire #41517

  Új Válasz 2014-07-01 14:01:30 #41518

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Ribi

  nagyúr

  válasz Speeedfire #41517 üzenetére

  Nem kell hozzá előfok, mert ez egy előfok?

• #41515 Lompos48 nagyúr Speeedfire #41514

  Új Válasz 2014-06-30 20:39:43 #41515

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #41514 üzenetére

  Ha igaz az adatlap, amit belinkeltél, akkor a tekercs ellenállása 400 ohm. Az relénként 30, összesen 60 mA. Az pedig nagyon kevés, azaz 720 mW.

• #41513 PHM addikt Speeedfire #41511

  Új Válasz 2014-06-30 18:29:19 #41513

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  PHM

  addikt

  válasz Speeedfire #41511 üzenetére

  Elméletileg az is jó.
  9V 4,5VA-es trafóról hajtok meg 3db 12V-os relét, gond nélkül.
  Igaz, ha csak a vezérlés megy, kicsit magasabb a nyers feszültség,
  (78L05-ről megy egy AVR, + egy szenzor) de a relék bekapcsolásakor
  leesik 13V alá. A puffer 1000 uF mindössze, a relék 360 ohmosak.

• #41512 Lompos48 nagyúr Speeedfire #41511

  Új Válasz 2014-06-30 18:27:17 #41512

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #41511 üzenetére

  A képen látható kissé nagynak tűnik. Én kipróbálnám a 9V-ost 7812 nélkül.

• #41510 Lompos48 nagyúr Speeedfire #41508

  Új Válasz 2014-06-30 18:07:29 #41510

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #41508 üzenetére

  Bizony. Mindenesetre ha ismernénk a relék fogyasztását, akkor lehetne ellenállást saccolno. A Zeneres megoldás maradhat akkor, ha a híd plusza után, 7812 előtt lenne, de mindenképp a kondenzátorok előtt. Vagy végülis a kicsi AC érték, ajánlás szerint.

• #41509 darvinya titán Speeedfire #41508

  Új Válasz 2014-06-30 17:00:13 #41509

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  darvinya

  titán

  válasz Speeedfire #41508 üzenetére

  Az kevés, min. 50V kellene.
  Esetleg 29.5V-nál még 35V-os lehet, de az ritka.

• #41507 Lompos48 nagyúr Speeedfire #41505

  Új Válasz 2014-06-30 16:49:03 #41507

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #41505 üzenetére

  A 7812 bemenetére bekötsz sorba egy 10-12V-os Zenerdiódát. Ha működés közben melegedne, akkor még rábiggyesztel egy kis hűtőbordát a 7812-re. Az bemeneten "elbír" 37V-ot. Azt ellenben meg kell nézni, hány voltosak az elkók a híd után, mert ha nem elég nagyok, akkor lesz puffogás. Azokat, ha kicsik cserélni kell.

• #41506 Ribi nagyúr Speeedfire #41505

  Új Válasz 2014-06-30 16:15:08 #41506

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Ribi

  nagyúr

  válasz Speeedfire #41505 üzenetére

  42VDC-ből 12-t csinálni necces, de még a 24-et is. Elég szerencsétlen fesz érték.

• #41483 Kernel nagyúr Speeedfire #41479

  Új Válasz 2014-06-28 19:34:12 #41483

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41479 üzenetére

  Az csak tüneti kezelés lenne, nem ez a módja. A tervezett hűtés elegendő, de ha levett, illetve minimál hangerőnél is túlzottan melegedne, akkor a nyugalmi áram egyszerűen csökkenthető. Noha trimmert viszont nem terveztek bele, de egy ellenállás cseréjével, vagy párhuzamos beforrasztásával.

  Rajzon a VT17, BC182, B-C közé (VR21).

• #41478 Kernel nagyúr Speeedfire #41477

  Új Válasz 2014-06-28 14:34:38 #41478

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41477 üzenetére

  Mikor ezek futottak, audioszervizben tucatszám javított, lefüstölt Videoton végfokok tükrében azért én ezt a kérdést kicsit árnyaltabban látom, de ha odafigyel valaki a melegedésre (aminek oka lehet ezeknél a nyugalmi áram megszaladása is, ami egy kis módosítással csökkenthető), akkor ki lehet védeni az elszállást.

• #41476 Kernel nagyúr Speeedfire #41467

  Új Válasz 2014-06-28 12:54:34 #41476

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41467 üzenetére

  Egyszerűen csak figyelni kell a hátán a hűtőbordák melegedését. Normál szobai hangerőn, illetve társasházban úgysem tudod annyira kihajtani, hogy ne bírná el a 4 ohmot is. A gyári specifikáció a maximális teljesítményre vonatkozik.

  Noha elvileg a terhelőáram növelése valamit ront a tranzisztorok lineáris működésén, vagyis torzításnövelő hatású, de gyakorlatilag azt sem veszed észre, ha nem hajtod túl.

• #41474 PHM addikt Speeedfire #41473

  Új Válasz 2014-06-27 22:34:33 #41474

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  PHM

  addikt

  válasz Speeedfire #41473 üzenetére

  "meg egy +-34VDC trafóm."
  Tápod. A trafó önmagában AC.

• #41472 Lompos48 nagyúr Speeedfire #41471

  Új Válasz 2014-06-27 21:15:22 #41472

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #41471 üzenetére

  Na, ez nem olyan. Nincs benne, csak a legegyszerűbb túláramvédelem. Az ráadásul arra is jó, hogy a korábbi ijesztgetéseimet is tompítsa. A többit továbbra is érvényesnek tartom.

• #41470 Lompos48 nagyúr Speeedfire #41467

  Új Válasz 2014-06-27 20:45:40 #41470

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #41467 üzenetére

  Nem kizárt, hogy a végtranzisztorok bírnák árammal. 10A-es típusok lévén az elméleti csúcsáram 8.5A lenne, ha a táp tényleg ±34V. Marad a hűtés problémája huzamosabb terhelés alatt. Bár azt ki bírná füllel, na meg a hangfalak árammal (apropó, mekkorák?). 290W csúcson, 145W eff. Ha a táp bírná...

• #41469 Lompos48 nagyúr Speeedfire #41467

  Új Válasz 2014-06-27 20:35:43 #41469

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #41467 üzenetére

  Nem húzod fel a hangerőt csak félig. Vagy - bakit elkerülendő - a hangerő potméter felső végére (forró) sorbakötsz egy vele egyenlő értékű ellenállást. Akkor húzhatod maximumig. Ez a legmezeibb megoldás.

• #41468 PHM addikt Speeedfire #41467

  Új Válasz 2014-06-27 20:35:23 #41468

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  PHM

  addikt

  válasz Speeedfire #41467 üzenetére

  A névleges teljesítmény felét 4 ohmos hangfalra is le tudja adni.
  Elméletben a végtranzisztorokat kellene olyanra cserélni, amiknek nagyobb
  az áramerősítése és a terhelhetősége.
  Ezen kívül módosítani kellene a hűtést is (nagyobb disszipáció ugye)
  és a tápegységet is a nagyobb átlagos áramfelvétel miatt.
  Nem biztos, hogy megéri. Szerintem.

  (#41469) Lompos48: Jogos.

• #41462 Kernel nagyúr Speeedfire #41461

  Új Válasz 2014-06-26 19:33:27 #41462

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41461 üzenetére

  Csak tápfeszültségeket említettem, mint lényeges paramétert, de magától értetődő, hogy a trafónak teljesítményben is illeszkedni kell a kívánt célhoz, hogy tartani tudja a megfelelő feszültséget.

• #41459 CPT.Pirk Jómunkásember Speeedfire #41453

  Új Válasz 2014-06-26 17:35:05 #41459

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #41453 üzenetére

  Jah, azt hittem nagyobb ládáid vannak. Akkor oda valami jóval kisebb cucc kellene.

• #41458 Kernel nagyúr Speeedfire #41457

  Új Válasz 2014-06-26 16:36:19 #41458

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41457 üzenetére

  Nem mindegy azért, hogy amikor a zenében jön egy fortissimó, azt a végfok "kisujjából kirázza", nyers erőből, vagy csak erőlködik rajta.

  A nagyobbik erősítőm +/- 50 V tápról megy, illetve üresjárásban +/-60, vagyis 120 V összesen. Tulajdonképpen nem is lenne való szobába, mégis jól jön ez a tetemes tartalék, valahogy energikusabban tud megszólalni, mint egy kisebb erősítő.

  Előbbi hozzászólásomból még kimaradt, hogy az viszont hídvégfok, azért tud 12 V-ról is aránylag jól szólni. (24 V tápos szimpla erősítőnek felel meg, ha úgy nézzük, csak ez még fűtésre sem pazarol sokat.)

• #41456 Kernel nagyúr Speeedfire #41454

  Új Válasz 2014-06-26 13:28:45 #41456

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41454 üzenetére

  Csak annál épp a relatív nagy nyugalmi áram miatt búgás jelentkezhet, emiatt pufferkapacitást kell növelni, komolyabb trafó is kell hozzá.

  Egyébként a teljesítménytartalék kb. olyan dolog, mint ahogy autónál is növeli a vezetési élményt a kellő tartalék, ez egy erősítőnél is megmutatkozik, dinamikában, erőben. Még ha nincs is állandóan kihasználva.

  Nemrég én egy ilyen olcsó, T-osztályú végfokot rendeltem, kvadro házimozi két hátsó hangdobozának meghajtására. Vagyis ez egy kapcsolóüzemű végfok, ahol a hangfrekvencia függvényében folyamatosan modulálják a kapcsolófrekvenciát, ami a D-osztály egyes problémáit kiküszöböli, minimalizálja a zavarkisugárzást és tovább javítja a hatásfokot.

  Hatásfokproblémái nincsenek is, nem véletlenül még hűteni sem kell. Próbára rákötöttem az első, nagyobb méretű hangdobozaimra is (ami HS280 sugárzókat tartalmaz, csak más dobozban: SX 340), pillanatra meg is lepődtem. Csak egy 12V / 1A dugasztápot kötöttem rá, de akkorát döngetett rajta, hogy már félteni kellett a mélysugárzót, nehogy szétszakítsa. Egyébként legalább 2 A-es táp kellene hozzá, viszont nem érzékeny az imulzustápra sem, nem zúg tőle.

  PC-tápra persze így sem egyszerű rákombinálni, mert a hangkártya kimeneti GND és a táp-GND között előálló zajfeszültség gondot okoz, ezt egyelőre toroidos tápszűrővel minimalizáltam, később esetleg építek hozzá ilyen zajkioltót: BA3121. Vagy megy külön tápról.

  Közben figyelgettem nagyjából a végfok hangminőségét, bár összehasonlító teszteket nem végeztem, de úgy általában nem szól rosszul, nem érzek vele problémát. Amire nekem kell, surround mozihoz, arra meg bőven jó.

• #41454 Speeedfire félisten Speeedfire #41453

  Új Válasz 2014-06-26 12:12:12 #41454

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Speeedfire

  félisten

  válasz Speeedfire #41453 üzenetére

  Amúgy a hiraga is tetszik, hasonló kategóriában, kevés alkatrészes.

• #41452 CPT.Pirk Jómunkásember Speeedfire #41450

  Új Válasz 2014-06-26 11:50:24 #41452

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #41450 üzenetére

  Attól hogy rendelkezésre áll, még nem kell feltétlen kihasználni. Nekem ez egy régebbi erősítő felújításához lesz, amiben egyébként quad405-ök vannak (azok helyére megy be az új panel) és egy faluban térhangosításra használták. Mondjuk ha elkészül a csövesem végleges verziója, akkor inkább csak szoba dísz lesz ez a régi erősítő, de megérdemli hogy rendbe rakjam.

  Persze nyilván a csövesemmel nem kellene térhangosítást csinálni .

• #41447 CPT.Pirk Jómunkásember Speeedfire #41446

  Új Válasz 2014-06-26 07:10:12 #41447

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #41446 üzenetére

  Ez a túl sok relatív. Csatornánként 1.5-2W a csöveim teljesítménye, mégis telefonált már át lakó a szomszéd lépcsőházból, mikor full hangerővel teszteltem.

• #41444 CPT.Pirk Jómunkásember Speeedfire #41442

  Új Válasz 2014-06-25 21:54:21 #41444

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #41442 üzenetére

  Nem, az egy másik kapcsolás. Azt építem meg, ami a 150. oldalon van, annak az alapárama 100mA körül van mindössze. Ez az erősítő megfelel és túl is teljesíti az igényeidet, miközben kevés alkatrész kell hozzá és 5*10cm-es nyákon még szabad hely is marad.
  Egy kicsit módosítottam a kapcsoláson, kapott egy sokmenetes trimmert az erősítés beállításáért felelős osztó, hogy ne forrasztgatással lehessen beállítani. Jah meg egyébként amit csak lehet azt 0805-ös smd alkatrészekkel csináltam meg.

  Lompos48: de annyi alkatrészből két másik erősítő is kijön!

• #41441 CPT.Pirk Jómunkásember Speeedfire #41440

  Új Válasz 2014-06-25 21:27:35 #41441

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #41440 üzenetére

  Pedig remek zajgenerátor tud lenni az a kis alkatrész temető. Mi most a héten adjuk le a nyákot gyártásra az Ágoston könyves 75W-s jlh kapcsolásra (1:1 mehet quad405 helyére). Fog maradni még 4 nyák a rendelés után, ha esetleg érdekel. Kifejezetten költséghatékony erősítő lesz.

• #41439 Lompos48 nagyúr Speeedfire #41438

  Új Válasz 2014-06-25 19:31:41 #41439

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #41438 üzenetére

  AB-nek iskolapéldája a Quad405!

• #41408 Lompos48 nagyúr Speeedfire #41407

  Új Válasz 2014-06-24 11:02:46 #41408

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #41407 üzenetére

  Például egy B osztályú. Mindjárt egyszerűként "a farok, amelyik csóválja a kutyát" példának:



• #41374 Kernel nagyúr Speeedfire #41373

  Új Válasz 2014-06-23 11:51:23 #41374

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41373 üzenetére

  Az analóg áramkörök működését lehetne ellenőrizni, csak tulajdonképpen felesleges, mert egyik sem szól bele abba, hogy a számítógép felismeri a codec-chipet vagy nem.

  Utóbbinál lehet ellenőrizni a rezgőkvarc működését, vagyis oszcilloszkóppal megnézni, hogy rezeg-e. Az IC-re csatlakozik néhány kondenzátor, azokon is lehet feszültséget mérni, hogy nem zárlatos-e valamelyik. IC többi lábán is mérni, az adatlapnak megfelelően.

  Így végül eljuthatsz oda, hogy esetleg az IC cseréjével lehetne még próbálkozni, ha mindezek rendben vannak.

• #41335 CPT.Pirk Jómunkásember Speeedfire #41330

  Új Válasz 2014-06-18 17:09:23 #41335

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #41330 üzenetére

  Mert csak belinkeltem, siettem. De miért nem akkor nézted, amikor még működött a link?

• #41333 Kernel nagyúr Speeedfire #41332

  Új Válasz 2014-06-18 13:06:06 #41333

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41332 üzenetére

  Sok gyári készülékben is alkalmazott megoldás, amikor végfok előtt például lezárja a jelet GND-re egy tranzisztor kollektora. De ez csak mute áramkör.

  A tápegység biztosítékai nem számítanak megfelelő védelemnek a hangszóró szempontjából, de ez nálad nem is lenne érdekes, mert az egy szimplatápos megoldás, ahol a hangszóróra nem is kerülhet DC, miután a kimeneti csatolókondi ezt megakadályozza. Kivéve, amikor maga a kondi lesz zárlatos, de ez a ritkább eset.

  Ilyen TDA2030 kategóriájú végfokhoz nem is szokás DC-védelmet építeni. Viszont a kicsatolókondi maga okoz egy koppanást, a bekapcsolás pillanatában, amikor a féltápot egy pillanatra kinyomja a hangszóróra. Ezt a koppanást pedig csak a kimenetre kötött relével tudod kivédeni. Bemenetet hiába is zárnád le.

  De ilyen TDA2030 végfokhoz koppanásgátlót sem szoktak használni gyári készülékekben, igaz ott általában nincs akkora kicsatoló kondi sem, mint a képen szerepel. Minél nagyobb kapacitású a kondi, annál jobban meglöki a membránt.

• #41331 Kernel nagyúr Speeedfire #41330

  Új Válasz 2014-06-18 10:55:27 #41331

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41330 üzenetére

  1 db relé kapcsolja a két hangszórót, vagy akármennyit, ha több érintkezője van.

  Erősítő elé (végfok elé) nincs értelme relét tenni, mert egyrészt helyettesíthető lenne félvezetős némítással is. Bár minőségi okból azt sem mindenki kedveli.

  Másrészt a bemenetet hiába némítod, az nem védi a hangszórót a végfok saját tranzienseitől, vagy zárlatos végfok esetén a DC táptól, ami leégeti a mélysugárzót.

  A végfok saját bekapcsolási tranziense ugyan lehet minimális is, de ez konstrukciófüggő. Ha csatolókondenzátoros végfok, már eleve gond van.

  Egyébként már csak az érdekesség kedvéért, később láttam, hogy rendelhető is:

  IC: http://www.ebay.com/itm/250864816511

  PCB: http://www.ebay.com/itm/390603392953

  Kit: http://www.ebay.com/itm/390567687648

• #41329 Kernel nagyúr Speeedfire #41325

  Új Válasz 2014-06-17 22:45:32 #41329

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Speeedfire #41325 üzenetére

  Nemrég találkoztam egy ilyen IC-vel: UPC1237

  Biztosítja a relé késleltetett meghúzását és azonnali elengedését, valamint a hangszórók DC-védelmét is, végfokmeghibásodás esetére.

• #41328 CPT.Pirk Jómunkásember Speeedfire #41327

  Új Válasz 2014-06-17 22:37:33 #41328

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #41327 üzenetére

  Ez nem elég nagy?


  [link]

  A P1 potival beállított töltő áram feltölti a potit, mikor az eléri a kellő feszültséget, kinyit a tranzisztor és meghúzva tartja a relét. Ennek egy hátránya van, hogy gombnyomásra lehet kimeríteni a kondenzátort.
  Vagy bekötsz egy relét a 12V-s ágba, aminek a bontó érintkezőit kötöd a kapcsoló helyére, így magától ki is fog merülni a kondi, mikor lekapcsolod a tápot. - persze ennél elegánsabb megoldást is találni bőven.

• #41326 CPT.Pirk Jómunkásember Speeedfire #41325

  Új Válasz 2014-06-17 22:12:43 #41326

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #41325 üzenetére

  Rögtön az első kép a linkeden. Annál egyszerűbben nem lehet.

• #24574 DonThomasino veterán Speeedfire #24573

  Új Válasz 2012-11-01 14:32:06 #24574

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  DonThomasino

  veterán

  válasz Speeedfire #24573 üzenetére

  Hogy....
  Ahogy rángatod a füles vezetékét, rángatod a forrasztást is.
  Nyílván ez csak alap olcsó fülesnél nekem egy sony nál volt így...

• #24572 sörösló aktív tag Speeedfire #24563

  Új Válasz 2012-11-01 14:28:18 #24572

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  sörösló

  aktív tag

  válasz Speeedfire #24563 üzenetére

  Ha újkori ólommentes, akkor ne csodálkozz. Atyám, mennyi ilyen szemét gyógyítható egy kis "békebeli" ólmos forrasszal!
  A ruszki cuccokat meg ne is emlegesd. Persze tudtak forrasztani is, de rémálmom a keményforasztott kötésű rádiójuk.

• #24568 CPT.Pirk Jómunkásember Speeedfire #24560

  Új Válasz 2012-11-01 14:15:49 #24568

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #24560 üzenetére

  Lehet a forrasztás nem volt jó. Pl. ha nem megfelelő hőmérsékleten forrasztasz, akkor nem lesz szép tükrös a felülete az ónnak.

  Vagy valami zsír, egyéb szennyeződés volt a felületen... Esetleg még a régi forrasztó ón használata lehet a bibi, forrasztottam itthon olyannal, ami öreg volt és fröcsögött a pákán.

• #24567 DonThomasino veterán Speeedfire #24563

  Új Válasz 2012-11-01 14:15:39 #24567

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  DonThomasino

  veterán

  válasz Speeedfire #24563 üzenetére

  Szerintem mindkettő, de ezt a mester urak jobban tudják.
  Nekem is volt hasonló fülessel, mondjuk sok esetben húzódik a vezeték
  neked nem így volt?

• #24562 DonThomasino veterán Speeedfire #24560

  Új Válasz 2012-11-01 14:05:15 #24562

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  DonThomasino

  veterán

  válasz Speeedfire #24560 üzenetére

  Szerintem igen, forrasztás meglazul , nem úgy vezet ilyesmi.

• #22897 DonThomasino veterán Speeedfire #22896

  Új Válasz 2012-09-01 11:30:18 #22897

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  DonThomasino

  veterán

  válasz Speeedfire #22896 üzenetére

  Zavarónak éppen nem mondanám, csak akkor csinálja mikor
  hátul bedugom vagy főkapcsolót indítok.

• #22895 DonThomasino veterán Speeedfire #22894

  Új Válasz 2012-09-01 11:20:45 #22895

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  DonThomasino

  veterán

  válasz Speeedfire #22894 üzenetére

  Ez kb úgy hiányzott most mint egy foghúzás.

• #22888 Lompos48 nagyúr Speeedfire #22885

  Új Válasz 2012-08-31 18:32:12 #22888

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #22885 üzenetére

  Hülyeség a gyártó által azokat az ellenállásokat berajzolni egy alkalmazási rajzban. OK, belerajzolom, ha a belső felépítést részletezem, de így, hogy az erősítőfokozatok csak háromszögek, sok értelmét nem látom. De joguk van olyan adatlapot szerkeszteni, amit jónak látnak. A felhasználó legyen figyelmes... hisz' az ő pénze.

• #22886 McSzaby őstag Speeedfire #22885

  Új Válasz 2012-08-31 18:29:45 #22886

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  McSzaby

  őstag

  válasz Speeedfire #22885 üzenetére

  Hát én hobbielektronikán olvastam ezt és gondoltam megépítem,mert jónak tűt,de egyre jobban kezdek belezavarodni

• #22862 Lompos48 nagyúr Speeedfire #22859

  Új Válasz 2012-08-31 12:52:20 #22862

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #22859 üzenetére

  Igazad van! Az kimenet. Bocs! Elnéztem.

• #22860 totya694 őstag Speeedfire #22857

  Új Válasz 2012-08-31 12:41:44 #22860

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #22857 üzenetére

  Mindenki tisztába van vele,hogy a kínai kondik nagy része nem hosszú életű de azért egy DAC nem megy napi 24 órából 24 órát mint pl a notid tápja vagy egy PC tápja aminek a készenléti 5V-ja mindig megy ha csak nem áramtalanítod a tápot minden este...

• #22858 Lompos48 nagyúr Speeedfire #22854

  Új Válasz 2012-08-31 12:35:24 #22858

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #22854 üzenetére

  A feszültségeid nem is lehetnek 5 voltosak, ha az USB 5V-jából gyártod azokat. Mindkét UCC soros szabályozó, amiken valamennyi feszültség csak kell essen. Ha eddig ment, azokkal nem lehet a baj.

  Azt kellene leellenőrizd, hogy a DAC nem-e kap valami nem odaillő szintet a "suspend" bemenetén.

• #22856 totya694 őstag Speeedfire #22854

  Új Válasz 2012-08-31 12:24:37 #22856

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #22854 üzenetére

  Akkor amit fentebb is írtam...
  Járd körbe a szomszédokat és próbáld ki az ő gépeiken is.

• #22853 totya694 őstag Speeedfire #22852

  Új Válasz 2012-08-31 12:12:19 #22853

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #22852 üzenetére

  Mérj táp feszültségeket(a DAC-on és a noti USB-jén is)

• #22851 totya694 őstag Speeedfire #22849

  Új Válasz 2012-08-31 12:04:28 #22851

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #22849 üzenetére

  Az USB tud meglepiket okozni...

• #22847 totya694 őstag Speeedfire #22845

  Új Válasz 2012-08-31 11:27:30 #22847

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #22845 üzenetére

  Nézd meg másik gépe(ke)n is mert lehet az op rendszered hülyéskedik.

• #22117 CPT.Pirk Jómunkásember Speeedfire #22116

  Új Válasz 2012-07-21 14:18:12 #22117

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #22116 üzenetére

  Ez az erősítés dB-ben. Jól van, csak hirtelen kevésnek tűnt. A JLH pl. 20dB-re van belőve. A 11-et viszont kicsit megemelném. Tegyél be 1-1 trimert Ra helyére, úgy könnyen tudnád állítani a kellő értéket.

• #22114 CPT.Pirk Jómunkásember Speeedfire #22113

  Új Válasz 2012-07-21 13:37:19 #22114

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #22113 üzenetére

  Hát nem gain (azaz erősítés), mert az dB-ben méretik. Mivel / hol állítod ezt be?

• #22112 CPT.Pirk Jómunkásember Speeedfire #22111

  Új Válasz 2012-07-21 13:31:30 #22112

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #22111 üzenetére

  11 krumpli vs. 23 alma. dB nem lehet, mert ahhoz túl kicsi mindkettő.

• #22110 CPT.Pirk Jómunkásember Speeedfire #22109

  Új Válasz 2012-07-21 13:09:18 #22110

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #22109 üzenetére

  És ezek milyen értékek?

• #21965 CPT.Pirk Jómunkásember Speeedfire #21945

  Új Válasz 2012-07-15 23:08:53 #21965

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #21945 üzenetére

  Tina + WINE? Hiba nélkül működik. Konkrétan TINA jellegű progit nem találtam. A java-s áramkör-szimulátor viszont simán megy mindenen, igaz nem annyira egyszerű az áramkör építése, de nem is pilótavizsgás.

• #21946 totya694 őstag Speeedfire #21945

  Új Válasz 2012-07-14 14:10:37 #21946

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #21945 üzenetére

  Linux oldalán kérdezd meg a fejlesztőket

• #21890 totya694 őstag Speeedfire #21889

  Új Válasz 2012-07-12 16:54:24 #21890

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #21889 üzenetére

  Szerintem nagyon rendbe van.01-es 3D Mark-al 9800 pontot csinált.Azért vetit tettem rá mert az Asus törekszik,hogy mi hamarabb vegye is az user a másikat.

• #21888 totya694 őstag Speeedfire #21887

  Új Válasz 2012-07-12 16:47:37 #21888

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #21887 üzenetére

  Most ilyen lapot használok de maradni is fog egy darabig.70k-t meg komplett gépért sem adnék

• #21886 totya694 őstag Speeedfire #21885

  Új Válasz 2012-07-12 16:14:52 #21886

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #21885 üzenetére

  Régen egy szegedi bolt árlistáján szerepelt és ha jól emlékszem nem is került 10000-be.Akkoriba volt egy Athlon AM2 3500+ dobozos(1 magos)CPU 25.000Ft
  Az aki netezésre vesz 70.000Ft-os procit?

• #21882 totya694 őstag Speeedfire #21880

  Új Válasz 2012-07-12 15:51:31 #21882

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #21880 üzenetére

  Tudtommal csak ez az "egyetlen" alaplap amit csöves erősítővel láttak el és ez sem mai példány 478-as procit kezelt még.
  A bakancslistámra halványan ezt is felírtam és ezt is

• #21881 TESCO-Zsömle titán Speeedfire #21880

  Új Válasz 2012-07-12 15:43:30 #21881

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  TESCO-Zsömle

  titán

  válasz Speeedfire #21880 üzenetére

  Egy ilyen lapra instant vevő lennék.

• #21857 PHM addikt Speeedfire #21856

  Új Válasz 2012-07-11 22:37:58 #21857

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  PHM

  addikt

  válasz Speeedfire #21856 üzenetére

  Az én "vótam".
  Köszi, megfigyelem, de mivel számlaadás nincs, erre nem biztos,
  hogy rá tudnám beszélni a főnököm.
  Tartok tőle, hogy ha én is beszállok a licitbe, 50 rugó alatt nem úszom meg.
  Pedig ennyiért, ahol most áll a licit, simán megvenném magamnak.

  (#21847) M_o_g_y_i: Köszönöm, esélyes, hogy ebből a típusból lesz
  valamelyik a befutó.

• #21851 totya694 őstag Speeedfire #21850

  Új Válasz 2012-07-11 15:17:30 #21851

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #21850 üzenetére

  1-2 napra bekapcsolva hagyod a Wellert tuti hallani fogod a kattogást

• #21808 DonThomasino veterán Speeedfire #21807

  Új Válasz 2012-07-09 19:56:37 #21808

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  DonThomasino

  veterán

  válasz Speeedfire #21807 üzenetére

  Akkor mondhatjuk, hogy nem is tudod mi van/volt kezedben?

• #21805 DonThomasino veterán Speeedfire #21804

  Új Válasz 2012-07-09 19:43:36 #21805

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  DonThomasino

  veterán

  válasz Speeedfire #21804 üzenetére

  A Puskás HCP, Weller a TCP ha jól tudom...
  Puskást nehezen találni.

• #21789 krisztianAMG senior tag Speeedfire #21788

  Új Válasz 2012-07-09 00:22:02 #21789

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  krisztianAMG

  senior tag

  válasz Speeedfire #21788 üzenetére

  Tudom, de MP3 lejátszóról hajtott eddig hangszórókat, erősétés nélkül megelégedetséggel. Azt hiszem nem a minőség az elsődleges szempont. És van olyan érzésem, hogy nála az egyszerűség fontosabb.

• #21693 CPT.Pirk Jómunkásember Speeedfire #21691

  Új Válasz 2012-07-05 16:07:45 #21693

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #21691 üzenetére

  21669-ben linkeltem egy jó könyvet, azt érdemes megnézni.

  Lompos48: igen, meg a munkapont beállító tagokat úgy szokták csinálni, hogy ellene hassanak a tranyó változásainak.

  Egy másik kérdés, 18V-s kézi cségépé akut töltök, de 22V mellett 0.92A megy bele. Nem sok ez egy kicsit? A töltő talpban lévő töltést jelző áramkörben volt egy soros 7 ohm 2W ellenállás, de az kisütötte magát a nyákból. Most 2 darab 20ohm 5W van bent párhuzamosan, de ezek is elég forróak.

• #21690 CPT.Pirk Jómunkásember Speeedfire #21688

  Új Válasz 2012-07-05 15:45:07 #21690

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #21688 üzenetére

  A tranyók áramerősítése erősen hőmérséklet függő mennyiség, ráadásul a hőmérséklet növekedésével az áramerősítés is nő, nagyobb áramerősítés meg tovább melegíti a tranyót ami még nagyobbat erősít... Ennek a következményét már szerintem kitaláltad.

  Javaslom elolvasásra valamelyik elektrós könyvet, mert ez nem mítosz volt, hanem hülyeség volt.

• #21689 Lompos48 nagyúr Speeedfire #21686

  Új Válasz 2012-07-05 15:44:43 #21689

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #21686 üzenetére

  Én már nem is tudom, hogy hol olvastam/hallottam, hogy vagy nagy borda vagy egy adott hőfokhoz beállított ventillátor, ami szabályozza magát.

  Persze, ilyesmi van, csak nem azért, hogy a tranzisztort egy bizonyos hőmérsékleten tartsa, hanem inkább,hogy ne léphessen túl egy bizonyos hőmérsékletértéket.

  Ha egy tranzisztor melegszik és nem elég a hűtése, akkor a melegedés láncreakcióként folytatódik tönkremenetelig. Ideális a teljes hűtés, azaz minden termelt hő elvezetése, amit "végtelen radiátor" állapotnak is neveznek. Ezt pedig csak közelíteni lehet, alulról.

  ...hifi cuccot, amiben venti van...

  Lásd: (#21687) moha21

  Hát, akkor mítosz cáfolva!

  Nem! Mítosz a helyére téve, a mítoszok közé.

• #21687 moha21 veterán Speeedfire #21686

  Új Válasz 2012-07-05 15:31:23 #21687

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  moha21

  veterán

  válasz Speeedfire #21686 üzenetére

  Inkább csak azért nincs a végfok közelében venti, mert áthallatszik a zaja.

  Teljesítményerősítőknél pedig egyáltalán nem ritka.

• #21683 Lompos48 nagyúr Speeedfire #21682

  Új Válasz 2012-07-05 14:58:18 #21683

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #21682 üzenetére

  Szerinted egy tranzisztornak van egy ajánlott üzemi hőmérséklete, ami alatt "nem megy" ugyanolyan jól?

  Bármilyen adatlapba beleolvasol, az elektromos paraméterek mérési feltételei között szerepel a 25ºC, ahol az adatok érvényesek. Ezek alól csak kimondottan a határesetekben van más hőmérséklet specifikálva, amivel pont az egyéb hőmérsékleten való viselkedést írják le.

• #21668 dudika10 veterán Speeedfire #21666

  Új Válasz 2012-07-05 09:15:25 #21668

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  dudika10

  veterán

  válasz Speeedfire #21666 üzenetére

  RMS

  Ahogy CPT.Pirk írta, szinusznál peak/sqrt(2).
  Ahogy a 230V-os hálózat is +/-325V közötti váltóáram, itt 230V RMS-ről, és 650V p-p-ről (peak to peak) van szó.

  (#21667) CPT.Pirk: a számítógép hangerőszabályzója (nem a lejátszó programoké) vajon digitális vagy erősítési tényezőt módosít (analóg)?
  Úgy tudom létezik mindkét megoldás, de hogy mi-melyiket használja...

  Jó ez a tina. Nem is értem miért nem használtam eddig. Bár egy próbanyákon összeforrasztott áramkörhöz képest a szimuláció eléggé naiv becslés, de végig nyomon lehet követni mindent. Szuper.

• #21667 CPT.Pirk Jómunkásember Speeedfire #21666

  Új Válasz 2012-07-05 08:29:09 #21667

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #21666 üzenetére

  Szinusznál a félperiódus amplitúdóját (0V <-> csúcs) el kell osztani 1,41-el, és megkapod az RMS értékét a jelnek. Gyak. ez az egyenáramú középérték, mérőműszerek is többnyire ezt mérik.

  Lompos48 és dudika10: a csöves számolásánál 0.316V RMS-re számoltam ki az előfokot, ami 0.9V cs-cs mindössze, ehhez képest eléggé többet kap a gépről, 1.5-2V cs-cs, ezért érdekes a dolog.

  Majd megmérem még egy két dolog kimenetét, most már kíváncsi vagyok.

• #21661 CPT.Pirk Jómunkásember Speeedfire #21659

  Új Válasz 2012-07-04 20:47:43 #21661

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #21659 üzenetére

  Konszumer cuccoknál a line level az -10dBV, ami 0.316V RMS (0.447V csúcs).

  A profi cuccoknál fordul elő +4dBu maximum, ami 1.737V csúcsnak felel meg.
  [link]

  A leírtak szerint a PC-s vonali kimenet elérheti az 1V csúcsot (0-hoz képest nézve, szóval 2V csúcs-csúcs), ehhez képest a csövesem bemenetét precízen kiszámoltam 0.316V RMS-re úgy, hogy ekkora fesz mellett még nem vezérelje túl a végerősítő pentóda bemenetét, ami az adatlapon meg volt adva, hogy mekkora feszültség.

  Ebből az lett, hogy bemeneti osztó nélkül van a gépre kötve a csöves, és nem vezérli túl. Más eszközök sem. Egy kicsit a CD lejátszóm nagyobb szintet ad ki, mint a többi eszköz, de az a "még belefér" kategória.

• #21660 Lompos48 nagyúr Speeedfire #21659

  Új Válasz 2012-07-04 20:36:18 #21660

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #21659 üzenetére

  A kerámiának egyedül a hőmérsékleti stabilitásával vannak gondok. De itt nem számít, nem kalibrált oszcillátorokról vagy rezgőkörökről szól a mese. Mehetnek.

• #21658 CPT.Pirk Jómunkásember Speeedfire #21655

  Új Válasz 2012-07-04 20:32:41 #21658

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #21655 üzenetére

  Ilyet olvastam én is, de a Line kimenet az kötött szintű. Ott 2V azt jelenti, hogy igencsak túlvezérled a következő fokozatot.
  Szóval fasságnak tartom.

• #21657 Lompos48 nagyúr Speeedfire #21655

  Új Válasz 2012-07-04 20:20:42 #21657

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #21655 üzenetére

  Legyen neked igazad! De az sem veszélyes. Korrigálom: Volt nagyságrendű. És nem használ, hanem ad.

• #21652 ozzy711 őstag Speeedfire #21650

  Új Válasz 2012-07-04 19:43:15 #21652

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  ozzy711

  őstag

  válasz Speeedfire #21650 üzenetére

  Persze, teljesen igaz! Ezt Totyának írtam!
  A több tízezres olaj papír, meg mit tudom én milyen szuper anyagú csatoló kondiknak is van létjogosultsága ez nem kétséges.
  Bár az elkóknál úgy emlékszem a tantál típusok jobbak a hagyományosnál.

• #21646 totya694 őstag Speeedfire #21642

  Új Válasz 2012-07-04 19:20:11 #21646

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Speeedfire #21642 üzenetére

  Addig variáltok azzal a 10uF-os kondival,hogy majd jól eladom Neked a Nelson Pass F5 félkész erősítőmet(ott legalább nincs benne kondi 1db sem csak a tápba)
  Jobb hijján veszel 2db hibás alufelnit és már meg is van az A osztályhoz szükséges hűtés (már láttam ilyen megoldást is)

• #21644 Lompos48 nagyúr Speeedfire #21642

  Új Válasz 2012-07-04 19:11:49 #21644

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz Speeedfire #21642 üzenetére

  Jók. 4 darabból klasszikus 3A-es híd lesz (csak, semmi 12A ). És ne gondold, hogy sokat takarítanál meg kisebb feszültségűekkel. A 200A-rel meg ne foglalkozz, mert az egyetlen 8.3ms ideig tartó félhullámra érvényes.

  Ami az 1000V-ot illeti: ez a dióda annyira van tervezve. Ami nem éri el a technológiai célt azt deklasszálják alsóbb osztályba.

• #21643 ozzy711 őstag Speeedfire #21642

  Új Válasz 2012-07-04 19:05:17 #21643

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  ozzy711

  őstag

  válasz Speeedfire #21642 üzenetére

  Viccelsz? 1000 voltos dióda? Ez egy 12 amperes diódahídnak felel meg kb.
  Teljesen tökéletes a 2x30 wattos végfokba. De pl. az 1N 5405-ös ( igaz, hogy a 08-ast is ) láttam sok minőségi erősítőben. Ha olcsóbb a 05-ös, akkor bőven elég az is!

• #21641 ozzy711 őstag Speeedfire #21640

  Új Válasz 2012-07-04 18:49:19 #21641

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  ozzy711

  őstag

  válasz Speeedfire #21640 üzenetére

  A két kék színűre gondolsz a kimeneti elkók mellett? Elég kicsinek tűnnek 10 mikros fóliához képest.

• #21633 CPT.Pirk Jómunkásember Speeedfire #21632

  Új Válasz 2012-07-04 17:59:32 #21633

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #21632 üzenetére

  A munkapontot az egyenáramú dolog, valamint a tranyók bázisán állítják be. Ergó egészen biztosan nem arra van az a tag.

  Csak tippeltem egyébként a korral, nem tudtam milyen régi a kapcsolás. Mondom, csak tegyél oda még két lukat a nyákra, egy próbát megér a dolog, rögtön kiderül, melyik kondival jobb a hang,

• #21629 CPT.Pirk Jómunkásember Speeedfire #21623

  Új Válasz 2012-07-04 17:29:11 #21629

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Speeedfire #21623 üzenetére

  Csináld úgy a nyákot, hogy ki tudj próbálni benne más fajta kondit is. Valszeg lesz értelme a dolognak. Lehet olyan prózai magyarázata van, hogy mikor tervezték, nem volt alkalmas méretű másik kondi, csak elkó...

  A Tina szerint amúgy az az előfok, amit én szimuláltam a HTA-dban, az jó, 100kHz-ig átvisz. A problémát a kapcsolás alján lévő 556B és 546B tranyók közé bekötött 68p - 150ohm tag okozza, ha kiveszem onnan, akkor a frekimenet rögtön 70kHz-ig tart a 8kHz helyett.

  Kellene valaki, aki vágja, hogy mire szolgál ez a két alkatrész, mert ha feleslegesek, akkor kuka...

Új hozzászólás Aktív témák
