Új hozzászólás Aktív témák
-
-
Teasüti
nagyúr
Elvágva a tengely + thread cosmetics orsó és anyán. Azt néztem én is, de nem tudtam vele mit kezdeni...
szerk: hmm, mintha láttam volna "none" opciót a metszet sraffozás beállításainál.Áh, meg van ott még egyéb sraffozási hiba is! Holnapig sztem újra fogom nyomtatni még párszor.
-
-
Teasüti
nagyúr
Most csak SE és SW van a gépen.
SE-vel még össze se barátkoztam újra - átszoktam SW-re.
Erről jut eszembe, hol tudom beállítani az egeret a programokban? Azonosra szeretném állítani pl. a kamera zoom-olást, mert ettől pl agyfaszt kapok, hogy mindig minden programban invertálva van az egér a másikhoz képest.Már sikerült letisztogatni a rajzot a fölösleges kontúroktól.
Arra vmi tipp, hogy a metszet sraffozását hogy tudnám kicsit emberibbé varázsolni?
(sraffozás angol neve a hatch?)szerk: megvan! Megy ez mint az ágyba szarás... Már látok rá vmi esélyt, h még ma befejezem.
-
Amateur87
tag
Én úgy látom hogy még néhány szoftvergeneráció és teljesen mindegy lesz hogy a beszállító, gyártó, felhasználó milyen szoftverben dolgozik, mivel a szoftverek 80-90%-ban átjárhatóak lesznek.
Már most is van néhány program ami nem cad alkalmazás, de a fordítást majdhogynem tökéletesen megcsinálják. Ha már az egyik Cad software gyártó integrálni fogja ezt a technológiát a többiek is kénytelenek lesznek alkalmazni.
-
-
kpityu2
addikt
Nincs. Ezt kő megtanulni.
Nem mindig könnyű összehozni, de ez van. Először egyszerű modelleken kell gyakorolni, majd jöhetnek a betétes darabok. Több videó is van, nézd meg őket. Van egy másik technika amikor nem csinálsz teljes osztófelületet, hanem csak a darab körül csinálod meg. Ezután a darabot kivonod a szerszámházból, majd az osztófelülettel szétvágod a maradékot.
De az SW-nél ez előző a szabályos út. A lyukakat ne felejtsd el bezárni (van rá ikon az eszköztáron, meg tutorial a súgóban). Amíg nem hozol létre egybefüggő folytonos osztófelületet (ami túlnyúlik a ház határain), nem tudod szétválasztani a szerszámot. -
Pije
csendes tag
Most látok először képeket az NX-röl de a kistestvérből kiindulva azt is látom, hogy a kerekítéshez nem jó gombokat választottál. Az első képen a nem azonos hosszúságú letörést választottad. A második képen a külső hengerkerekítés van kijelölve! Vagy nem jól látom? Ez utóbbit az SE így nem tudja de az NX-nél ez egy nagyon elmés dolog. Hogy lehetne hozzájutni egy tanuló szoftverhez? Ezt másoktól is kérdezem.
Üdvözlettel,
Vasfaragó -
Matamata
aktív tag
Gyakorlatilag amit Atlantis is írt, de asszem időkorlátról nem volt szó. Gondolom addig legális ameddig diák vagy. Én is csak úgy értesültem erről a bemutatóról, hogy apámnak rendszeresen küldenek hírlevelet, mert míg dolgozott ő tartotta velük a kapcsolatot.
Lejszi :
A Wildfire5-öt nem tudom felrakni pedig elvileg minden stimmel. -
Matamata
aktív tag
Igen elég hihetetlen, hogy egy 5millás programot ingyen elérhetővé tettek. Pár hete voltam azon a bemutatón ahol bejelentették ezt a StartPro programot. Azt mondták, hogy magyar nyelvű oktatócsomagokat is készítenek hozzá, illetve YouTube-os csatornát is indítanak oktatóvideókkal és szeretnének egy közösséget kiépíteni a program fórumán. Csak úgy érzem, hogy ennek a nagyszerű lehetőségnek a híre nem jut el mindenkihez aki érdekelt lehet.
-
Amateur87
tag
Én úgy gondolom hogy ez programhiba, mivel a "menetvonal" illetve a "menetvégvonal" azonos vonaltípusú de mégis különbözik a megjelenítése, én mindig rárajzolok egy folytonos vonalat. Sőt ha a csavar végén volna még egy anya is akkor az anyán átütne a menetvonal - ez is programhiba.
U.I: Én úgy látom mintha az alsó lemezedben nem lenne menet.
Üdv Amateur
-
-
-
Parson
addikt
Már miért ne menne... létrehozod a modellt, mondjuk egy alkatrészt... létrehozod a plusz konfigot és az aktiv konfigban suppress-szálod azt a feature-t a fában ami nem kell, hogy megjelenjen. A rajztérben meg a nézeten azt a konfigot jelenited meg amelyik kell. Ennyi.
Kitörés: több pontot tegyél le a spline definiálásához, végül zárd be a 'kört' az első pontra kattintással. Nem nagy ördöngősség.
-
Agent T
tag
SolidWorksben nem vagyok járatos, de Solid Edgben (és minden bizonnyal a többi tervezőrendszer is tudja ezt) ezt úgy lehet megoldani, hogy magán a modellen hozod létre ezeket a metszeteket, és a műhelyrajznál az adott nézeten csak beállítod hogy melyik metszetet akarod ott megjeleníteni. Ilyenkor nincs szükség arra hogy külön képnézetet hozz létre egy metszet definiálásához.
Viszont amit én szeretnék megkérdezni. Solid Edge ST-ben, draft környezetben lehet-e új vonaltípust generálni ? Kitörésekhez ábrázolásánál szeretném használni a klaszikus törésvonal jelölést, csak a SE-ben nem találom.
(Egorov egyébként Miskolcon tanulsz a Gépelemek Tanszéken, vagy csak úgy ráakadtál arra a jegyzetre ? )
-
Parson
addikt
Add configuration... de a full pontos működését még nekem is tanulni kell, mert van derived configuration is... Amugy ez eddigi meglátásaim alapján csak amolyan szűrőként azt mutatja a modellből amire vonatkozik... és nem pedig legenerál egy külön családtagot mint pl Pro/E-ban.
-
Parson
addikt
Szia Egorov,
az alkatrész modellfája felett a 3. fül alatt csinálj egy olyan konfigurációt amiben letiltod a fogazást és amiben pluszban ott van az osztókör is. Ha ez megvan, utána a rajztérben a nézetre klikkelve properties és azon belül válaszd ki a megfelelő konfigot. Hirtelen ez jut eszembe, de még én is újonnan használom ezt a rendszert, szal lehet lesz okosabb megoldás is.
-
Parson
addikt

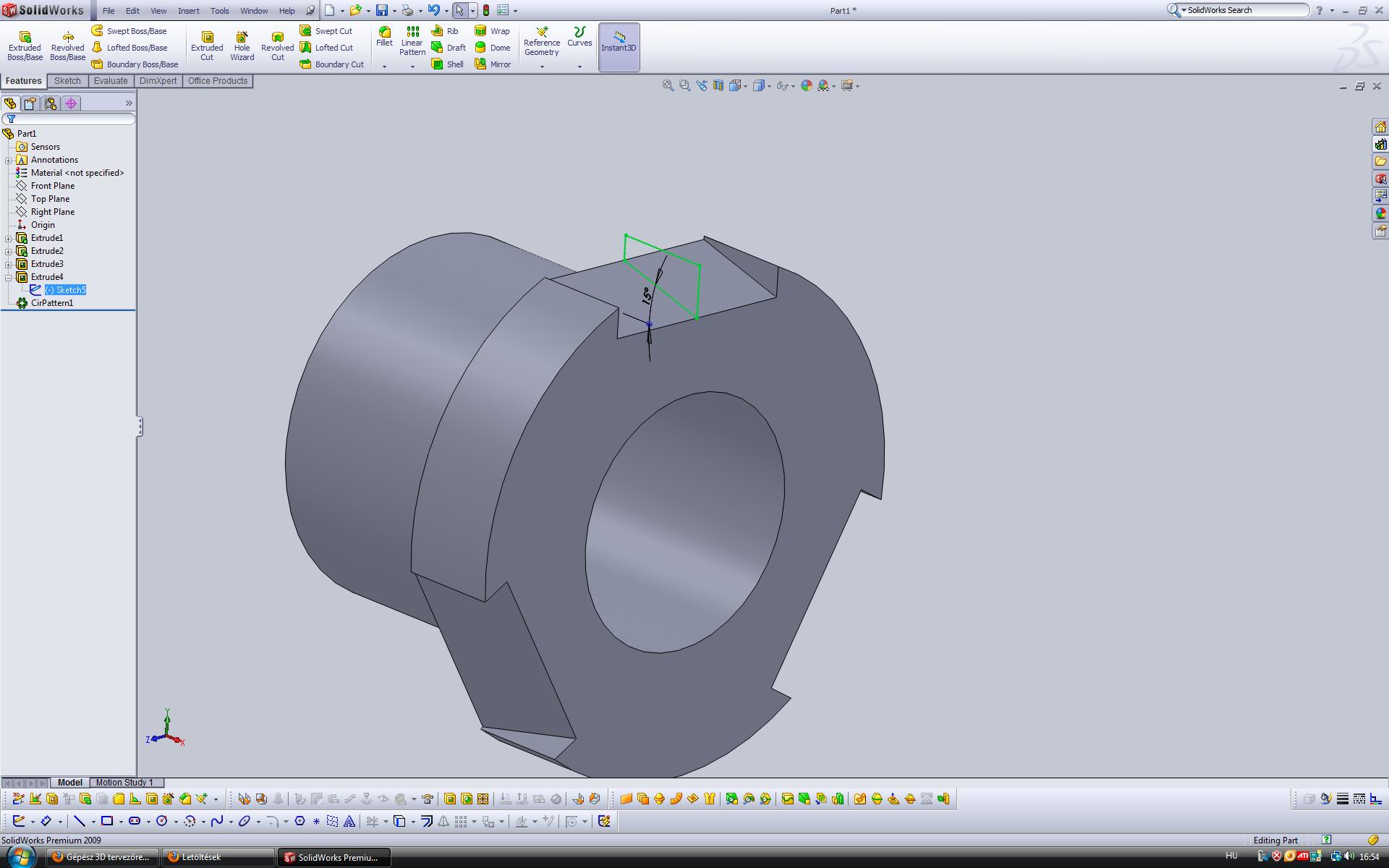

Megmondom őszintén, a bordástengely bármennyire jó megoldás, én mindig rühelltem és kerültem... nem tudom megmondani miért... A lényeg hogy a geometriai kialakitásával nem is vagyok full pontosan tisztában, de mindenképp egy circullar pattern-nel oldanám meg a tengely körül az ismétlődő bordákat / kimarásokat.
A cosmetic thread a SolidWorks-ben meg érdekesen működik... de működik. Aszem Insert / Annotations alatt van. -
Egorov
aktív tag
-
Parson
addikt
-
Parson
addikt
Egorov, én már jó ideje nem használok AutoCAD-et, de nekem ugy rémlik, hogy felesleges a valódi vonalvastagságok megjelenítése. A fóliákon belül viszont meg kell adni... én anno kapásból dwg-ből nyomtattam a rajzokat a nyomtatóra, de szerintem ezekkel a virtuális nyomtatókkal is működnie kell... szöszölj még vele picit, biztosan sikerülni fog.
-
Aske
aktív tag
Olyat keress a googlen, hogy "dwg to pdf".
Erre léteznek segédprogramok amelyek akár autocad nélkül is elvégzik a műveletet fizetős de ingyenes változatban egyaránt.
A másik megoldást virtuális "dwg to pdf" nyomtató telepítése, ami nyomtatás fájlba funkciója révén pdf-t csinál. Nekem ilyen van, valamikor a copygeneral oldaláról töltöttem le a drivert csak most pont nem találom.
Nem mindig könnyű összehozni, de ez van. Először egyszerű modelleken kell gyakorolni, majd jöhetnek a betétes darabok. Több videó is van, nézd meg őket. Van egy másik technika amikor nem csinálsz teljes osztófelületet, hanem csak a darab körül csinálod meg. Ezután a darabot kivonod a szerszámházból, majd az osztófelülettel szétvágod a maradékot.
