Snooker
senior tag
válasz
Keeperv85
#20112
üzenetére
Visszaraktam a VGA kábelt. Ha ezzel jó lesz, akkor megpróbálok kölcsönkérni egy másik HDMI kábelt (vagy veszek egy másikat,) és ha azzal is csinálja ezt a képernyő elsötétülést, akkor feltételezem valamelyik bemenettel lesz a hiba. Vagy a táp, ahogy mondod. Egyébként a tápot, hogy tudnám letesztelni, hogy jól működik-e?
Egyébként azért cseréltem le a VGA kábelt, mert nem volt teljesen éles a kép vele. Főleg játék közben volt olyan, mintha vízszintesen csíkozott, remegett volna a kép. Ez, miután kicseréltem a kábelt, elmúlt.
-
-
Kernel
nagyúr
válasz
Keeperv85
#20032
üzenetére
Pont elég. Offset a feketeszint, azt csak akkor kell korrigálni, ha sötét árnyalatok valamilyen elszíneződést mutatnak, fekete-fehér képet / filmet nézve.
Gain a videóerősítés, ahogy említettem, fehérszint gyakorlatilag. Felette a két színhőmérséklet, azok is fehérszintek.
Ha már van egy hozzávaló driver, felesleges másikat építeni, vagy ha igen, esetleg sima DC-áramgenerátorral lehetne elérni a legalacsonyabb színhőmérsékletet, azon belül persze az áram függvényében változna az is. De akkor a sornak megfelelő feszültségre van szükség, step up konverzióra.
De gyakorlatilag ugyanott vagy, ha a meglévő step up driver PWM-kitöltése (dimmer) marad max. értéken, csak a PWM-csúcsot veszed vissza, egyszerűen egy ellenállás cseréjével, ami az áramgenerátor áramát határozza meg.

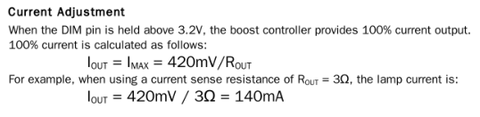

Csak egy példa, ehhez hasonlóan szokott kinézni:

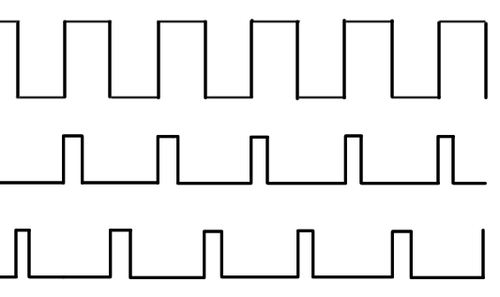

A PWM-dimmer nem változtatja a színhőmérsékletet, hiába csökken az átlagáram, ha a csúcsérték változatlan:
Ezért drágábbak a PWM-háttér nélküli monitorok, mert annál a színhőmérséklet változását a kijelző RGB-szintjeinél is korrigálni kell, miközben változtatjuk a háttérfényt.
Ugyanakkor azt is látni kell, hogy max. PWM állásban (max. háttérfény) gyakorlatilag ez sem vibrál. A vibrálás a háttérfény csökkentésével válhat egyre zavaróbbá, a PWM-megoldásnál. Ez ki is mutatható egyébként a kamerás teszttel, vagy egyes TV-knél szemmel is látható.
-
Kernel
nagyúr
válasz
Keeperv85
#20029
üzenetére
Nem is magára az LCD-re gondoltam, azt nyilván vezérli az alaplap stb. csak így próbáltam elkülöníteni, hogy van a háttérvilágítás színe és van az LCD-színe. A kettő eredőjéből jön ki a fehér.
Nem tudom, annál a szervizmenüben hogyan van, TV-nél szokott lenni külön feketeszint (RGB) és külön fehérszint (RGB).
A LED-áram csökkentésével egyébként csökken a színhőmérséklet is. De itt nem a PWM-kitöltésre gondolok, hanem a LED-csúcsáramra.
Nekem is a monitorként használt 40 collos TV-n le kellett szabályozni a hátteret, mert túl erős volt, de ennél a menüben nincs annyi fokozat, amúgy is a PWM-csökkentés növeli a háttér vibrálását, szemrontó lehet.
A drivernél a csúcsáramot vettem vissza az áramérzékelő ellenállás növelésével. Ezután viszont azt vettem észre, hogy melegebb lett a kijelző, amit a menüben hidegre állítottam, így épp jó lett.
-
Kernel
nagyúr
válasz
Keeperv85
#20022
üzenetére
Az nem szűrő, hanem az RGB-szintek, vagy videoerősítés lényegében.
a bekapcsolás pillanatában jelenleg megcsinálja az öntesztet a leddriver IC és az egy tényleg fehér képet ad a szürke üvegen át is: hiába szürke anyagában, jel nélkül "normál" fehér...
Arról volt szó, hogy a LED-ek fullon mennek, akkor ez csak az LCD önteszt. Ha viszont fehérnek látod a hátteret, akkor mi a gond?
Ha például túl sok a kék, az LCD kék-szintjét tudod lejjebb venni, másik kettőt feljebb. Emiatt azután bejöhet egyéb elszíneződés, amit addig kell korrigálni, míg az is semlegesítődik.
Ha közelítesz a felső, 178-as értékhez, akkor persze előfordulhat, hogy túlvezérled a kijelzőt, ezt szürkeskálával lehet ellenőrizni.
Túlvezérelt kijelzőn a skála felső része eltűnik.
-
Kernel
nagyúr
válasz
Keeperv85
#20017
üzenetére
Ha nem tudsz melegebb színű LED-et beépíteni, akkor az RGB-szintekkel lehet operálni.
Mivel ez csak szemre történhet, ha mérőkamera nincs, egyszerűen fekete-fehér képeket kell nézni, bármilyet. RGB-t pedig úgy hangolni, hogy a fehér az elvárt árnyalatot adja.
Az RGB feketeszintet értelemszerűen a sötét árnyalatokhoz, az RGB-erősítés pedig a fehérszint.
-
Livius
őstag
válasz
Keeperv85
#18074
üzenetére
Köszi az infót utólag, sajnos kezd állandó probléma lenni ez itt szerintem a PH-án, hogy komolyabb kérdések soha sincsenek megválaszolva, a kisebb volumenű problémákra meg a favágó megoldásokat csak úgy beböfögik az átlag userek. Valahogy olyan az érzésem mintha elkoptak volna innen az igazi szakik.
Pár éve egy alaplap újra kondizását kérdezgettem körbe itt, akkor a low-ESR-re fel is hívták szépen a figyelmem, és egy kicsit igényesebb boltban olyan kondikat tudtak is adni. Szépen működött is a lap az újrakondizás után.
Most pl már a milyen monitort vegyek topikban sem tudnak válaszolni, csak arra a kérdésre tudják a választ, ha valaki "Gamer" monitort keres.
Egyébként az 1000 uF-osok közül tutira volt olyan ami már nem volt fiatal, ha 600 uF-ot mérek még a multiméteres kapacitás mérővel is, gondolom az nem normális alapból, amikor a másik ugyan olyan 960 uF-ra van kimérve. De az tény, hogy lehet a többi kondit nem lett volna szükséges kicserélnem se. Persze még minden régi kondi megvan egy zacskóban, de gondolom most már a hiba tovább terjedt az SMD-és panelre, ahol komolyabb gondot okozhatott. Gondolom kicsi az esély arra, hogy ha egyenként vissza pakolgatok pár régi kondit akkor utána javul a helyzet.
-
Kernel
nagyúr
válasz
Keeperv85
#18074
üzenetére
Más témákban is ezen próbáltak vitatkozni velem, amikor írtam már nem egyszer, hogy nem érdemes ész nélkül kidobálni a kondikat. Ez egy favágó módszer, nem csak plusz munka és költség, de műhibát is okozhat, önszívatást.
Itt az élő példa, ha jól látom, több baja lett, mint volt.
Amikor szervizben dolgoztam régen, ott is volt olyan kolléga, aki inkább csak úgy dolgozott, hogy "addig cserélem az alkatrészeket, míg egyszer csak megjavul". Én mindig jobban szerettem megkeresni a konkrét hibát (meg nyilván a kiváltó okot is).
-
jacint78
addikt
válasz
Keeperv85
#18074
üzenetére
Az ESR mindíg erősen túl van becsülve, az inverternek nem számít ha kicsit tüskés a táp, a többi meg kap LC szűrőt így nincs gond belőle, élettartamban sem vettem még észre különbséget hagyományos elkók esetén sem (kiváncsiságból csináltam néhányat a rokonságnak, hogy mi lesz belőle
). Kondenzátor cserével, ha LowESR-t raksz bele, biztos, hogy nem ártasz neki. Egyébként 90%-ban előbb nő az ESR mint a kapacitás csökkenne. -
Kernel
nagyúr
válasz
Keeperv85
#18032
üzenetére
Driver IC-t nem láttam még olyat, ami fordítva szabályozna, nem is tűnik ésszerűnek. Univerzális kivitellel találkoztam inkább, ami könnyen átköthető analóg vagy PWM vezérlőjel fogadására is.
Egyik esetben PWM-ről állítottam át analógra egy CCFL-drivert.
Másik esetben a túl erős LED-háttérvilágítást úgy csökkentettem, hogy megkerestem az IC körében árambeállító ellenállást, egyszerűen megnöveltem akkorára, hogy jó legyen a fény.
Ez úgy kezdődött, hogy véletlenül hozzájutottam egy 40 collos Hyundai TV-hez, amit megjavítottam magamnak, beállítottam monitornak (a méret túlzásnak tűnhet, de nagyon bevált). Viszont ezeknél a Vestel belű TV-knél a háttérvilágítás csak három fokozatban állítható. Monitorként a legkisebb is túl erős volt nekem.
Először gondolkodtam rajta, hogy generálok neki PWM-jelet, az alaplapi helyett azt kötöm rá. Vagy a drivert átkötöm és analóg jellel dimmelem, a doksi szerint ez is megoldható. De úgy fix, illetve potméteres lett volna (TV hátán egy potméter például).
Végül csak a LED-áramot csökkentettem, így megmaradt a három PWM-fokozat is, ami továbbra is menüből váltható.

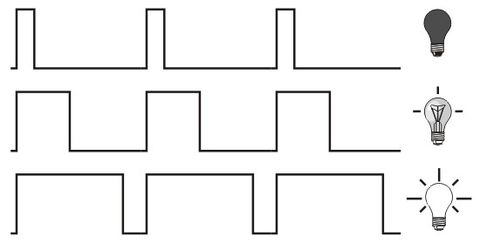

Ezt úgy kell elképzelni, hogy a LED-áramnak van egy csúcsa, amit a driver beállít, stabilizál (áramgenerátoros mód). Tehát ez a négyszögjel teteje, amit igény szerint tudok konfigurálni egy ellenállással:
Ettől függetlenül dolgozik a PWM-szabályzás, ami viszont az átlagáramot befolyásolja.
Nem tudom mennyire vannak védve ezek a driverek, nyilván a gyártó válogatja...
Teljesen védettek, természetesen a kimenő PWM-áram nem ugyanaz, mint a bemeneten a dimmeléshez használt PWM-jel (főleg analóg dimmelésnél).
A bemenőjel csak információhordozó, frekvenciája sem kritikus, egy bizonyos tartományban. Kitöltési tényező számít, vagy analóg szint alapján szabályoz a driver. A kimenő frekvencia más dolog, azt a driver egy fix értéken tartja, amire beállították, RC-alkatrészekkel.
-
mezis
félisten
válasz
Keeperv85
#18034
üzenetére
Várom az eredményt !
A CCFL invertert csak a biztosítékjának kiforrasztásával kapcsoltam ki. (Erre kötöttem a LED meghajtót). A tápegységgel meg maradt kb 2 összeköttetése a CCFL inverternek, de azzal már nem foglalkoztam.
Amit mértem: LED: ON, VIN:11.3 V, ENA: 5.2V, DIM: 3.1 V
LED: Off, DIM: 0.67 V
DIM: 1.34 V: pislákol, 2.2 V: normál fény, 5.0 V: kisebb fény.
Végül a kontraszt csökkentésével sikerült olyan fényerőt beállítani, ami jó nappali világíáshoz és elfogadható este is. -
jacint78
addikt
válasz
Keeperv85
#18032
üzenetére
Esetleg arról lehet szó, hogy a vezérlő PWM-et várt, nem analóg szabályzást, vagy fordítva. Ugyanis ilyen esetben is működhet valamennyire (amíg el nem éri az alacsony szint küszöbét) a fényerőszabályzás, ha kicsit primitív a megoldása, nem egyszer találkoztam már ilyennel.
-
mezis
félisten
válasz
Keeperv85
#18030
üzenetére
Először bekötöttem az "DIM: ADJ adjust brightness" -t is, mert a LED meghajtó áramkört olyan kialakításúnak láttam, mint IC-jének katalógusában talált minta kapcsolások közül a CCFL helyettesítéséhez ajánlott.
Volt is egy "fordított" irányú fényerő szabályozás szerű dolog, de a teljes elsötétítés vagy a "ENA: off" esetén átváltott teljes fényerővel világító fehér képre.A beszereléshez le kellett csípnem a sorvégi, használaton kívüli forrasztási pontokat.
A fém csatorna aljában az "árkot" feltöltöttem két szál 1.5 mm2-es csupasz vörösréz huzallal. A LED szalagot Palma Fix ragasztóval rögzítettem a csatornába. -
-
Kernel
nagyúr
válasz
Keeperv85
#17790
üzenetére
Az inverter felé van ellenőrzés, lekapcsol a főpanel, ha elhasal az a tápkör.
Zárlatos inverter hat vissza legfeljebb a tápegységre, egyébként nincs visszacsatolás az alaplap felé, szerencsére. Ez TV-knél is így működik. Csak nehezítené a javítást, ha még ilyenekre is tekintettel kellene lenni.
-
jacint78
addikt
válasz
Keeperv85
#17792
üzenetére

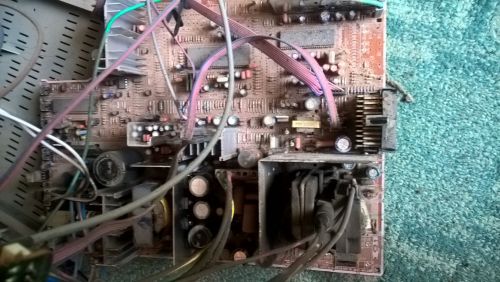

Balra a csatlakozó felé a kék kondi mellett van a gondolom 2.5, vag 1.8V-os stabilizátor azt ellenőrizd még, az táplálja a processzort. Egyébként klasszikus problémája ezeknek a PLCC foglalat kontaktihibája, le szoktam szedni a foglalatot és felrakom a nyákra az IC-t.
-
jacint78
addikt
válasz
Keeperv85
#17790
üzenetére
De nem hasal, ott a 15V. Én még nem láttam monitorban visszajelzést az invertertől, egy bekapcs és egy fényerő szokott lenni amivel a scaler jelez az inverternek, olykor szinkron jel van a PWM-hez. Amíg a power led fel sem villan addig biztos, hogy nem is kell indulnia az inverternek és arról sem lenne fogalma, hogy megy-e amíg el nem indítja. A sclaernek szimpla 5V tápról már indulnia kell, mindegyiknek. Ha jól emlékszem ebben klasszik realtek csipes scaler van, nem figyel az semmit.
Ha lefényképezed a panelt és van ilyenem, kiolvasom a FW-t és elküldöm.
Én valahogy feltételeztem, hogy a kondenzátorok újak amiket belerak a ember.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Nem az IC-t vazze, hanem a panelt küldeném, csak csavart kell kitekerni.
