Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#15483
Lompos48
nagyúr
Speeedfire
#15482
Lompos48
nagyúr
válasz
Speeedfire
#15482
üzenetére
Ennyire nem ismerem az ic múltját.
A "kutya..." nem ennek az IC-nek a múltja. Először egy fantasztikus analóg áramkörös szakember, Bob Pease, a National Semiconductors-tól "követte el" a μA741-gyel (!). Az idén halt meg 71 évesen 1969-es Volkswagen Beetle-jében. Mindezt csak az érdekesség kedvéért.
...kicsit színezik a hangképet...[/I
Ilyen nincs a fizikában és az elektronika szépen visszavezethető fizikai folyamatokra. Színezés annyi mint hozzáadni valamit. Mit? A legrosszabb esetben torzítást, zajt. Az meg nem hiányzik senkinek.
-
#15481
Lompos48
nagyúr
Speeedfire
#15479
Lompos48
nagyúr
válasz
Speeedfire
#15479
üzenetére
Ha arról a kapcsolásról beszélünk, ami 2 tranzisztoros és az adatlapban szerepel, akkor az a híres "farok csóválja a kutyát" kapcsolás, ahol a teljesítményt növelő tranzisztorok a vezérlő jelet egy-egy ellenállásról az IC tápvonalaiból kapják.
Kimondottan teljesítménynövelés a tranzisztorok szerepe. Olyan pedig, hogy miattuk kellemesebb lenne a hangja egyszerűen nincs.
-
#15480
totya694
őstag
Speeedfire
#15479
válasz
Speeedfire
#15479
üzenetére
Még a Cambrig DT2550 5.1 Digitál erősítőbe is azok vannak.és hosszan sorolhatnám még....
-
#15469
totya694
őstag
Speeedfire
#15467
válasz
Speeedfire
#15467
üzenetére
Én meg ilyeneket hajtok egy ilyen végfokkal és alapjáraton pötyög az erősítő.
Szerintem Te sem fogod/tudod mindig nagy hangerőn járatni.
-
#15468
Lompos48
nagyúr
Speeedfire
#15463
Lompos48
nagyúr
válasz
Speeedfire
#15463
üzenetére
A virtuális nem azt jelenti, hogy van/lenne egy olyan pont az IC kapcsolásában, amit ki lehetne vezetni egy plusz lábra. De ha a táplálás tényleg szimmetrikus, akkor az áramkör konstrukciója miatt, minden a "közép" körül mozog. Mint írtam, jel nélkül kimenet és bemenet is a középen áll. Emiatt lehet ilyen táplálásnál a hangszórót kondenzátor nélkül a kimenetre kötni.
Asszimetrikus táplálásnál ez a pont felköltözik a táp felére, ami természetes, és minden az 1/2 táp körül fog történni. Ezért kell a kondenzátor, hogy a hangszóró pl. ne kapja meg ezt a relatíve nagy egyenfeszültséget (21V= miatt egy 4Ω/os hangszóró kénytelen lenne 5.25A egyenáramot elviselni, ugye még nulla bemeneti jel esetén is). Pluszban a kondenzátor impedanciája frekvenciafüggő. Tehát módosít a jelen. És még sorolhatnám. Nem egetverő, tragikus hatások, de léteznek.pont hogy elég a trafó 2*17-18Wattra 8ohmon
Tudod, hogy ennyi hogy tud bömbölni/dübörögni?
-
#15466
totya694
őstag
Speeedfire
#15465
válasz
Speeedfire
#15465
üzenetére
Néha érdekesen tüntetik fel az impedanciáját a hangfalaknak.
-lehet úgy értelmezni,hogy van 4 és 8 ohmos kivitelbe is a hangfal
-lehet úgy is,hogy 4 és 8 ohmos hangszórók vannak benne vegyesen
-lehet úgy is,hogy 4 és 8 ohm közt van a mérhető impedanciája a hangfalnak
Vagy egyszerűen csak nem tudják és így egyszerűbb odaírni
-
#15464
totya694
őstag
Speeedfire
#15463
válasz
Speeedfire
#15463
üzenetére
Hali
A vizsga drukk
ha minden jó lesz akkor meg jön a sikerélmény -
#15462
Lompos48
nagyúr
Speeedfire
#15461
Lompos48
nagyúr
válasz
Speeedfire
#15461
üzenetére
Mind igaz, amiket írtál. Annyi az egész - de ez nem kell érdekeljen -, hogy bent az IC-ben van egy virtuális föld (kb. a 2 tápvonal közti féltávon), ami körül minden forog/mozog, itt áll a bemenet és kimenet is jel hiányában, ez pedig 0-42V-os táplálásnál fecsúszik 21V-ra (a táp fele). Ez kifelé nem érzékelhető mert be- és kimenet le van kondenzátorral választva. Ha nem szigeteled el az ICket a bordától, az -VEEvel lesz egy potenciálon, azaz így gyakorlatilag 0V-on, aminek szerepe lehet esetleg földhurok kialakulásában, ha valami áram(ocska) csak szivárogna arra. Ezt csak, hogy ijesztgesselek.
-
#15460
Lompos48
nagyúr
Speeedfire
#15459
Lompos48
nagyúr
válasz
Speeedfire
#15459
üzenetére
OK minden, visszanéztem a rajzodat, valamiért 2x30V~ -re emlékeztem. Igazad van, mert 42<60V.
És akkor az IC-k hátán is csak -21V lesz, ami már nem csíp, de el kell szigetelni.
+VCC és a -VCC helyett +VCC és a -VEE a helyes.
-
#15458
Lompos48
nagyúr
Speeedfire
#15457
Lompos48
nagyúr
válasz
Speeedfire
#15457
üzenetére
Talán 2 napja került szóba a kacs. rajz kapcsán, CPT.Pirk vagy moha21 írta, miután kijavítottad a jelzéseket (váltó meg egyen), hogy ha a bemenő váltó ~30V, akkor a kimenő egyen az 42V= lesz. Erre te kellett volna felfigyelj, hogy ezt az ICd nem viseli el (adatlap). Tehát a váltófesz. értéke 30/1.41 kell legyen.
-
#15453
Lompos48
nagyúr
Speeedfire
#15452
Lompos48
nagyúr
válasz
Speeedfire
#15452
üzenetére
Ha nem hiszel/hiszünk az utolsó információnak, ki lehet várni, amíg kezedben lesznek az ICk, akkor meg rámérsz ohmmérővel a tok radiátora és V- láb között.
Ha csak -30V volt lenne rajta... 42V lesz ugye,
Azt ne csináld, mert az IC a V+ és V- között max. 60V-ot bír. 30V KELL legyen!
-
#15451
Lompos48
nagyúr
Speeedfire
#15449
Lompos48
nagyúr
válasz
Speeedfire
#15449
üzenetére
Találtam valamit egy fórumban, ami megerősíti a gyanúmat, hogy a tok hűtője nem szigetelt, hanem a negatív táppal van összekötve, ez pedig magyarázza az előbb említett széljegyzetet is. Tehát a borda (ha nem szigetelve szereled az IC-ket) -30V-on lesz, így a doboz földelése ugyancsak kérdéses, nedves környezetben pedig, ha nem is veszélyes, de "érezhető", ha hozzáérsz.
-
#15450
Lompos48
nagyúr
Speeedfire
#15449
Lompos48
nagyúr
válasz
Speeedfire
#15449
üzenetére
Igen, a híd az egyenirányítóhídra értendő.
...ha esetleg a doboz fémből lesz akkor ott mit szoktak csinálni?...
Ez nem kellene foglalkoztasson. Majd ha összeáll az egész utána is tudod földelni a dobozt, ha kell. Semmi nem kötelez rá, simán mehet "lebegő" dobozzal is, ha szereléskor vigyázol arra, hogy semmi ne kerüljön kontaktusba a dobozzal.
Ugyanakkor innen következik egy másik probléma. Ha nem csalódom, akkor az erősítő IC tokja pucér fémmel rögzül a bordára (nincsen műanyagba ágyazva, mint több nagyteljesítményű tranzisztor). Sehol nem találok közvetlen utalást arra, hogy annak a fémlapnak milyen kapcsolata van magával az áramkörrel tokon belül. Ezt egy működésben végzett mérés döntené el egyértelműen. Van ellenben az adatlapon egy kisbetűs megjegyzés:Note: When using a single supply, maximum transfer of heat away from the LM1875 can be achieved by mounting the device directly to the heatsink (tab is at ground potential); this avoids the use of a mica or other type insulator...
Ez nekem gyanús! Olyannyira, hogy óvatosságból az IC-ket szigetelővel (csillám, poliamid stb plusz szigetelőgyűrűvel a csavarnál szerelném a bordára ), ha egy bordára kerül mindkettő. Így nem érdekelne az se, hogy hozzáér vagy sem a dobozhoz.
Ha valaki tud valamit a tok szigetelési állapotáról, ossza meg velünk is.
-
#15447
CPT.Pirk
Jómunkásember
Speeedfire
#15445
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15445
üzenetére
Nos, "grundon" Nemecsek Ernőék játszottak.
![;]](//cdn.rios.hu/dl/s/v1.gif)
A "fő ground" a csillagpont, igen, lehetőség szerint oda köss be mindent. Mondjuk egy ilyen kis panelnál nem annyira lényeges, csinálhatod akár így is,
mint a képen van, az eagle "ratsnet" funkciója kitölti a nyákot "gnd fóliával", ha tudod hogyan kell használni. Így kialakul egy nagy földpont, ez is tökéletes megoldás jelen esetben. A pinek beforrasztása jó, csak ha később sokat nyomod nekik a pákát, kijöhetnek a nyákból, szal az a jó, ha kicsit szorulnak is a furatban.
Maga a csillagpontos föld koncepció jól látszik skori weblapján: [link]
-
#15446
Lompos48
nagyúr
Speeedfire
#15445
Lompos48
nagyúr
válasz
Speeedfire
#15445
üzenetére
Tüskesor nem elég a nagy(obb)áramú kötéseknél, mint táp meg a kimenetek. Ott inkább forrassz, ha más megoldást nem találsz.
csillagpontos kialakítás
Parasztiasan (ami szemléletesebb) "kacsaláb". Nem kell a közepére tenni. Lehet bárhol, a lényeg az, hogy minden földszál egy pontban gyűljön össze (hurkokat elkerülendő), az pedig a legnagyobb áramot szállító földvezeték (forrasztási pont) legyen.
Az 1A-es biztosítékok valószínű kicsik lesznek. A hidat pedig tervezheted a 2 IC közé, hogy akár egy fémpánttal rögzíthesd a hűtőre. Nem árt neki a kiszámolt 2A+ esetén.
-
#15444
CPT.Pirk
Jómunkásember
Speeedfire
#15442
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15442
üzenetére
Nincs ilyen szabály, minél közelebb rakod őket, annál rövidebbek lesznek a jelvezetékek, így annál kevésbé működnek antennaként.
Igaz extrém eset és nem is a nyák kialakításához kapcsolódik, de egy TDA2030-as kittel sikerült befognom a Kossuth rádiót, mikor rátettem egy 3m hosszú spirális kialakítású jack hosszabbítót, aminek voltak gondjai az árnyékolással...Majd a földelések kialakításánál figyelj a csillagpontos kialakításra.
Lompos48: úgy, csak nem tettem hozzá.
-
#15441
CPT.Pirk
Jómunkásember
Speeedfire
#15440
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15440
üzenetére
Remek, mert hallani fogod a hatását.
-
#15436
CPT.Pirk
Jómunkásember
Speeedfire
#15434
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15434
üzenetére
Azokat a Magnatokat mindenképpen szerezd be! Abszolút nem probléma, hogy nagyobb teljesítményt bírnak, sőt, valószínűleg még érzékenyebbek is lesznek a piciknél, vagyis azonos bepumpált teljesítményre nagyobb hangerőt produkálnak.
moha21: egyrészt, valaki úgy is rá fogja tekerni tövig, ha más nem, akkor egy jó barát, másrészt meg nem suttogót készít.
-
#15433
CPT.Pirk
Jómunkásember
Speeedfire
#15432
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15432
üzenetére
A hangfalnak az erősítő teljesítményének kétszeresét kell tudnia.
Szóval az az erősítő jelenleg túl erős a hangfalnak és a tápnak is. Megfontolnám valami kisebb teljesítményű cucc készítését, csak oda meg a trafó szekundere sok. Nem egyszerű.
-
#15431
CPT.Pirk
Jómunkásember
Speeedfire
#15422
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15422
üzenetére
Arra utaltam, hogy pl. ha két 20W-s hangfalra rakod rá a 2*20W-s erősítőt, akkor a hangfalak ki fogják köpni a tüdejüket. Bár ezt gondolom tudod, de nem beszéltük még, hogy min fog megszólalni a cucc.
-
#15425
moha21
veterán
Speeedfire
#15424
moha21
veterán
válasz
Speeedfire
#15424
üzenetére
Ugye az impedancia az az ellenállás, az induktív és kapacitív reaktancia közös elnevezése.
Z= U / I skalár Ohm törvény. Ez csak ugye az impedancia nagyságát adja meg, pedig kellene az I és az U közötti szög is, vagyis a fogyasztó árama és a feszültsége közti szög az impedancia fázisszöge.
komplex Ohm törvény Z=R+jwL+1/jwC az ellenállás ( impedancia) frekvencia függõ.
Nyilván kisebb ellenálláson ugyanakkora feszültség hatására nagyobb áram folyik. Kisebb erősítésnél meg nyilván kevesebb a torzítás is.
-
#15423
moha21
veterán
Speeedfire
#15422
moha21
veterán
válasz
Speeedfire
#15422
üzenetére
8 ohm-nál jobbak is ennek az erősítőnek a paraméterei valamivel.
-
#15417
Lompos48
nagyúr
Speeedfire
#15415
Lompos48
nagyúr
válasz
Speeedfire
#15415
üzenetére
Nem áll meg. Soha nem megy állandó csúcson egy erősítő sem. A hébehóba csúcsokat elcipelik a pufferkondik. Határon, de fog az menni. A maximális energiaigénye akkor jönne össze, ha egy állandó amplitúdójú színuszjellel etetnéd a bemenetet. Olyan pedig nincs, csak méréseknél.
-
#15416
CPT.Pirk
Jómunkásember
Speeedfire
#15415
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15415
üzenetére
Őőő, ha a trafó gyengesége miatt feladja 15W-nél a 2 csatorna, az nem kellemes. Értelmes hallgathatósághoz túl kell méretezni a trafót 2x.
Magyarul keress valami csatornánként 10-15W max teljesítményű IC-t, ez a trafó ahhoz való. -
#15414
CPT.Pirk
Jómunkásember
Speeedfire
#15413
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15413
üzenetére
Az első mondat igen, a többit nem értem.
szerk: ha arra gondoltál, hogy a trafó 30V 2A, akkor ahhoz kell erősítőt keresni, ez a kapcsolás túl sok neki.
Lompos48: jó volt!
-
#15410
Lompos48
nagyúr
Speeedfire
#15407
Lompos48
nagyúr
válasz
Speeedfire
#15407
üzenetére
Nem hülyeség egyáltalán. -
#15409
CPT.Pirk
Jómunkásember
Speeedfire
#15404
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15404
üzenetére
Csak helyreállt a rend, a fűtés nem a semmiből jön. Szóval megnézed a neked kellő görbét, pl. a 8 homosat, ott a 20W-hez tartozó asszem 30W disszipáció, a kettő együtt 50W, vagyis P=U*I alapján ebből már tudod az áramot, csak meg kell szorozni kettővel.
Lompos48: Jó oké, de akkor is! Ahhoz szoktam, mikor a felső határfreki 100kHz felett van, nem 10 kHz-en
-
#15406
Lompos48
nagyúr
Speeedfire
#15404
Lompos48
nagyúr
válasz
Speeedfire
#15404
üzenetére
Einstein, termodinamika, Newton, egyelőre érvényben maradnak.
Minden kimenő energiát meg kell "finanszírozni" a tápból.
@moha21: adatlap csak 0W kimeneti áramnál "specifikálja" a tápáramot (supply current), ami természetes és max 100mA. Az pedig nem nyom sokat a latban, ugyan el van az is fűtve.
-
#15398
moha21
veterán
Speeedfire
#15397
moha21
veterán
válasz
Speeedfire
#15397
üzenetére
Nem.
-
#15396
moha21
veterán
Speeedfire
#15395
moha21
veterán
válasz
Speeedfire
#15395
üzenetére
[link] 4. oldalon ott van a power dissipation vs power output karakterisztika.
-
#15394
moha21
veterán
Speeedfire
#15392
moha21
veterán
válasz
Speeedfire
#15392
üzenetére
Szerintem a szám a hsz szám volt. A diódát / nem egy dióda, hanem ez már egy kész greatz tehát több PN átmenet / is hűteni kell természetesen vagy nem tudom mire gondolsz.
-
#15388
CPT.Pirk
Jómunkásember
Speeedfire
#15387
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15387
üzenetére
Ha az 15338-ban lévőről van szó, ott egy IC 20W-s, az 42V tápnál 0.47A, az sztereóban 0.9A, szóval elégnek kell lennie.
Egyébként az a rajz nem jó, a 30V váltóból 42V egyen fesz lesz. Ha máshogy rossz a rajz, akkor 30V egyen mellett is beleférsz a 2A-be.
-
#15368
Lompos48
nagyúr
Speeedfire
#15364
Lompos48
nagyúr
válasz
Speeedfire
#15364
üzenetére
Kicsit bonyolut a mérése, ahogy CPT.Pirk is említette előbb. Ki lehet indulni abból, hogy a vasmag mérete mekkora maximális teljesítményt enged meg. Ezt áttanulmányozhatod itt.Annál mindig kisebb lesz a reális érték.
Az ok, hogy mindig kisebb, mint a vasmagból eredő érték, az sokoldalú. Függ a vasmag-ablak teljes/vagy nem kitöltésétől, vasmagformától, mekkora áramsűrűségre választod a drótot, amiből tekered, rövid, hosszú vagy állandó üzemmódra. Végül még attól is, hogy mennyire szigeteltek a vasmag lemezei és mennyire volt lusta az, aki szerelte és betartotta vagy nem a csévébe váltogatva innen-onnan dugdosás (az E elemről lenne szó) szabályát.
Megközelítőleg több méréssel egyre növekedő terheléssel saccolhatod meg. -
#15366
CPT.Pirk
Jómunkásember
Speeedfire
#15364
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15364
üzenetére
Ugyan volt trafó mérés órám, de ezt nem tanítják rajta. Viszont egy egyszerű, akár 1 multiméterrel is elvégezhető mérés az alábbi:
Ez alapján amerre a hatásfok görbe kezd vízszintes felé menni, arra felé van a trafó névleges teljesítménye.
Valamint még lehet saccolni a huzal átmérő és a vaskeresztmetszet alapján, ahogy nekem is magyarázták lentebb.
-
#15365
PH-User
addikt
Speeedfire
#15364
PH-User
addikt
válasz
Speeedfire
#15364
üzenetére
Azt hiszem a huzalozás átmérője is számít.
-
#15345
Lompos48
nagyúr
Speeedfire
#15344
Lompos48
nagyúr
válasz
Speeedfire
#15344
üzenetére
Nézd meg a zöld vonalakat a rajzodon!
Háromféle jelzés a rajzon (GND, GNDA és OV), mind ugyanaz. Az már más, hogy kábelezésnél majd kell figyelned, hogy kötöd őket össze. -
#15343
Lompos48
nagyúr
Speeedfire
#15338
Lompos48
nagyúr
válasz
Speeedfire
#15338
üzenetére
Ha provokálsz, akkor piszkálódom. Mi értelme a rajz(ok)ban a GND és GNDA jelzéseknek? Miért kell ugyancsak a test jelet 3 helyre berajzolni, ha már ott van a GND(A)? Vannak bonyolult rajzok, amikben többféle GND van, de annak megvan az oka, itt nem hiszem, hogy kellenének. Egyébként OK.
Mivel az adatlap szerint: Protection for AC and DC short circuits to ground, thermal protection with parole circuit, én nem tennék biztosítékot csak a táp kimenetére.
És mivel High current capability: 4A, a 2 csatornát figyelembe véve tennék neki egy 10A-es gyors kiolvadót. -
#15342
Speeedfire
félisten
Speeedfire
#15338
Speeedfire
félisten
válasz
Speeedfire
#15338
üzenetére
Más:
Érdemes-e a csatornánkénti biztosíték vagy sem? Illetve mekkora biztosítékkal kell számolni csatornánként vele?
-
#15335
Lompos48
nagyúr
Speeedfire
#15330
Lompos48
nagyúr
válasz
Speeedfire
#15330
üzenetére
Mint moha21 fennebb.
Ne felejtsd, hogy egy kapcsolási rajz arra jó, hogy ki lehessen "olvasni". Nem ésszerű hanem kötelező.Tehát 30Vac, jobbról pedig a 30V helyett +30V. -
#15325
Lompos48
nagyúr
Speeedfire
#15323
Lompos48
nagyúr
válasz
Speeedfire
#15323
üzenetére
Alakul, de még mindig nem jó. Mi az a -30 és +30V? Lehet úgy is, de értelmetlen. Így 2-2 dióda zárja rövidre a -30 és +30V bemenetet. Szerintem oda váltófesz kell, de még akkor is puzzle-zz a diódákkal tovább.
@mezis
-
#15322
moha21
veterán
Speeedfire
#15321
moha21
veterán
válasz
Speeedfire
#15321
üzenetére
Lehet csak én nézem el, de szerintem a greatz az nem jó.[link]
értékeket ne nezd, meg csunya is eleg rossz az eger.
-
#15320
totya694
őstag
Speeedfire
#15318
válasz
Speeedfire
#15318
üzenetére
Első körben egy ár.
Google a mi rabszolgánknak segít -
#15291
Lompos48
nagyúr
Speeedfire
#15289
Lompos48
nagyúr
válasz
Speeedfire
#15289
üzenetére
OCL - Output Capacitor-Less: kimenő kondenzátor nélküli sztereó
BTL - Bridge Tied Load: 2 erősítő hídba kötve, természete, hogy mono lesz belőle, de 4x-es a kimeneti teljesítménye.
-
#15273
Lompos48
nagyúr
Speeedfire
#15269
Lompos48
nagyúr
válasz
Speeedfire
#15269
üzenetére
Csillám: van egy fémes csillogása, de naaaaagyon szigetelő.
de készítenek poliamid szigetelő fóliát is. Rá kell kérdezni egy alkatrészboltban.
-
#15271
PH-User
addikt
Speeedfire
#15269
PH-User
addikt
válasz
Speeedfire
#15269
üzenetére
Speeedfire - Hátööö... Nem fém, ez csillám.
Igen, a csippp és a hűtőfelület közé kell tenni. -
#15270
CPT.Pirk
Jómunkásember
Speeedfire
#15269
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15269
üzenetére
A linkelt oldalon van TDA2030-as kit, az pont 2*14W-t tud, és gyakorlatilag hűtés nélkül zárt helyen sem lehet elpusztítani (próbáltuk
), valamint olcsó. Első erősítőnek teljesen jó.Pl. ideális megoldás kicsit feldobni egy erősítő nélküli hangfalat, vagy pc speakert.
-
#15267
Lompos48
nagyúr
Speeedfire
#15265
Lompos48
nagyúr
válasz
Speeedfire
#15265
üzenetére
Elég hozzá egyetlen hűtő is, ha csillámmal rögzíted az IC-kre.
-
#15266
CPT.Pirk
Jómunkásember
Speeedfire
#15265
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15265
üzenetére
Nincs hozzá kapcsolási rajz, de a csatlakozókból ítélve elvileg hídba van kapcsolva a két ic, így két ilyen panellal kell számolnod, az meg 20USD.
Vannak magyar oldalon olcsóbban ilyen cuccok, kapcsolással és leírással, nem tudom mekkora igényeid vannak watt terén. [link]
-
#15264
CPT.Pirk
Jómunkásember
Speeedfire
#15263
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#15263
üzenetére
Igen, az egyenirányítás és a táp is rajta van a nyákon.
-
#15262
totya694
őstag
Speeedfire
#15256
válasz
Speeedfire
#15256
üzenetére
Jó reggelt!
Ha kell van olyan zöld kijelzőm amin már rajta van pár db IC és USB-ről kommunikál a PC-vel csak amik nekem vannak Linux-os gépbe voltak a Windows csak kerek szemekkel néz,hogy mi a túró az.Kísérletezni/tanulmányozni (kezdésnek) jó lehet,utána meg majd jöhet a PIC-KIT (ha kell keress priviben)PH-User: Szó se róla jobban szeretnek elbújni és úgy fotózni a szabálysértőket de Ők is parancsot teljesítenek.Amúgy annó dolgoztam egy autóbontóba és minden hónapba megjelent egy nyomozó srác.Egy Trabant-ot keresett mert bejelentették az ellopását és mondta,hogy tán 1 éven keresztül körbe járja a bontókat mert jelentést kellett neki írni....
-
#15255
Lompos48
nagyúr
Speeedfire
#15252
Lompos48
nagyúr
válasz
Speeedfire
#15252
üzenetére
Először elolvasod ezt. Utána döntesz, hogy belevágsz-e. Ha igen, akkor mire befejezed sokkal többet fogsz tudni. Ez egy klassz területe az elektronikának.
-
#14231
CPT.Pirk
Jómunkásember
Speeedfire
#14229
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14229
üzenetére
A TPA302 tetszett meg nekem, az már 8 ohmra is jó. [link]
-
#14212
zka67
őstag
Speeedfire
#14211
zka67
őstag
válasz
Speeedfire
#14211
üzenetére
A home távirányítók szinte kivétel nélkül 38kHz-esek.
Mondjuk én egy ilyen Tanítható univerzális távirányítót használok, mert tele lett a tököm az ezer különböző távirányítóval, hogy melyiket épp hová tettem le. A madaras tecsóban "csak" 4999.
-
#14210
zka67
őstag
Speeedfire
#14209
zka67
őstag
válasz
Speeedfire
#14209
üzenetére
Majd olyat használok, amilyen lesz a helyi elektronika boltban.
Aztán majd csodálkozol, hogy a 36kHz-es vevővel nem működik a 38kHz-es távirányítód
Vagy a 3.3V-os vevő tönkremegy az 5V-os táptól... -
#14208
zka67
őstag
Speeedfire
#14203
zka67
őstag
válasz
Speeedfire
#14203
üzenetére
TSOP1738-ast használj, vagy hasonló 38kHz-est. Ha jól látom TSOP4838 az utódja.
-
#14205
Peter789
senior tag
Speeedfire
#14203
Peter789
senior tag
válasz
Speeedfire
#14203
üzenetére
már rég nem kell assembly-vel szívni...
http://www.mikroe.com/
ezzel érdemes elindulni: C, Pascal, Basic IDE a PIC, dsPIC, PIC32, AVR, 8051, ARM procikhoz hatalmas példaanyaggal, függvénykönyvtárakkal, egyéb kiegészítő progikkal. a próba verzió is elég jól használható, csak az összetettebb feladatokra nem elég a demó limit...
természetesen az assembly jóval hatékonyabb mint ezek a magasabb szintű programnyelvek, de a mai procik gyorsak, sok rom, ram, alacsony fogyasztás - van miből pazarolni
-
#14199
zka67
őstag
Speeedfire
#14197
zka67
őstag
válasz
Speeedfire
#14197
üzenetére
Ja, PC-hez viszont tök egyszerű. Kell hozzá kb. 500Ft-nyi alkatrész, egy Girder nevű program, és egy Igor Plugin.
A vevő, amit egy soros portra dugsz:
Az Igor Plugin
Nekem ráment három hónapom, hogy írjak egy fordítót, debuggert és szimulátort az Atmel chipekhez, amiben persze benne van a letöltő is. Csak nyálcsorgatónak pár kép róla
Szimulátor egy óra programjával:
Szimulátor a távirányítós hangerő és hangszínszabályzóval:
A debugger:
A letöltő:
Terminál:
-
#14196
zka67
őstag
Speeedfire
#14193
zka67
őstag
válasz
Speeedfire
#14193
üzenetére
Ez 12V-ról működik, és csak 3 db van sorba kötve
Ezt egy baromi nagy tekercsben árulják, amiből annyit vágnak le neked, amennyit kérsz, a lényeg, hogy hármasával legyenek. Ha jobban megnézed a képet, látod is, hogy minden 3. led után van egy ellenállás is.Más: Nincs. Csak mikrokontrollerrel tudod megcsinálni. A két legáltalánosabban elterjedt kódolás a Daewoo és az RC5-ös, ezen belül a távirányítók 24 bites kódolást használnak. Ha neked olyan áramkör kellene, ami bármilyen távirányítóhoz jó, csak a Dawoo-hoz 2^24 kimenet kellene... De mi a baj a mikrokontrollerrel? Erre találták ki és nem is drágák? Kicsit olvasgatni kell hozzá, kicsit meg kell tanulni a programozását és egy kicsit foglalkozni kell vele. Ez a szép a szakmában.
-
#14190
zka67
őstag
Speeedfire
#13945
zka67
őstag
válasz
Speeedfire
#13945
üzenetére
Erről beszéltem neked:
-
#14106
CPT.Pirk
Jómunkásember
Speeedfire
#14105
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14105
üzenetére
Nyakamat rá, hogy egyikünk se hallaná ki az eltérést a 2 darab 160VA és az egy 60VA-s trafó között. Nekem nincsenek profi hangfalaim, amin ilyen dolog esetleg hallható lenne, de szerintem neked sem. Nem is beszélve a fülről.
Atos23: az klassz műszer lehetett. Egyszer még csinálok valamit Nixie csövekkel.
-
#14101
CPT.Pirk
Jómunkásember
Speeedfire
#14098
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14098
üzenetére
Azt túlzásnak tartom már. Ágoston könyv mennyit ír?
-
#14099
Lompos48
nagyúr
Speeedfire
#14098
Lompos48
nagyúr
válasz
Speeedfire
#14098
üzenetére
HáááT!? Itt lehet szörnyülködni trafó/szűrés nagyságán.
-
#14075
Lompos48
nagyúr
Speeedfire
#14071
Lompos48
nagyúr
válasz
Speeedfire
#14071
üzenetére
Érdemes a bordák kapcsán átnézegetni ezt.
Még excel táblázatokon alapuló számításokhoz is elküld. Lehet ez az, ami kell neked. -
#14074
totya694
őstag
Speeedfire
#14071
válasz
Speeedfire
#14071
üzenetére
Ha az erősítő hátfala is alumínium és az is 2-3mm vastag akkor meg kell pasztázni a képen látható bordákat és úgy már jó lehet.Mert átadja a hőt a hátlapnak is.
-
#14072
CPT.Pirk
Jómunkásember
Speeedfire
#14071
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14071
üzenetére
Számold át a kelvint Celsiusba, onnan meg már tudsz böngészni a neten.
-
#14070
CPT.Pirk
Jómunkásember
Speeedfire
#14067
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14067
üzenetére
Tranyónként elég lesz szerintem, mert akkor az 4 bordát jelent. A könyv 0.4K/W értékű bordát ír, amit gondolom közös hűtőbordának gondoltak egy panel számára. Az kb. ekkora:
A PC-s bordákat ugyan nem venti nélküli működésre tervezték, ezért jóval több lamellájuk van. Max kicsit kihajtogatod őket, és jók is lesznek.
-
#14066
CPT.Pirk
Jómunkásember
Speeedfire
#14065
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14065
üzenetére
Szerintem nem fogsz csalódni benne! Hangminőség terén biztosan nem, de teljesítmény terén sem.
Még a kondik beszerzésére figyelj oda, a mély hangok rendes átvitelére az ilyen MKP, MKT féle tömb kondenzátorok (mintha polipropilén lenne a hivatalos nevük) a jók, amiket ír a könyv is. Írnak még más típusokat, de ezeknek a legkönnyebb a beszerzése.
Ha pl. találsz egy kidobott képcsöves TV-t, nyugodtan guberáld ki belőle a panelt, mert jó pár darab megfelelő értékű tömbkondi lesz rajta. (mondjuk a boltban sem kerülnek sokba)
-
#14054
CPT.Pirk
Jómunkásember
Speeedfire
#14049
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14049
üzenetére
Nos igen, a visszacsatolásnak konkrét célja van. Egyrészt csökkenthető vele az erősítés, ha túl sok lenne, valamint sávszélességet növel, zajt csökkent, úgy általában. Hogy aztán soros/párhuzamos feszültség/áram visszacsatolást alkalmaznak-e azt megint a kívánt célok határozzák meg.
Az Ágoston könyvet én is kiolvastam már párszor, abban is van jóféle tranyós erősítő. Nem csodálom, hogy fórumokon sem tartják sokra az IC-s dolgokat, van ugyan 1-2 jobb hangú típus, de általában a minőség nem elég jó. Igazából a kommersz cuccokba találták ki őket, olcsó legyen, kevés alkatrésszel, aztán kész.
-
#14050
totya694
őstag
Speeedfire
#14049
válasz
Speeedfire
#14049
üzenetére
Mivel a visszacsatolás akár el is hagyható így a kész erősítőnél el tudod dönteni alkalmazod-e.Meghallgatod visszacsatolással és nélküle.
-
#14025
CPT.Pirk
Jómunkásember
Speeedfire
#14023
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14023
üzenetére
Igen, akkor nem kell dupla tápfesz.
Mondjuk a dupla tápfeszt nem nagy műsor előállítani egy sima trafóból, annyi lesz csak az eltérés a két leágazásos trafóhoz képest, hogy a szinusz hullám egyik fele az egyik kondit, másik fele a másikat fogja csak tölteni. Bár ez igazából nem túl érdekes kérdés, max ha határon van a trafó terhelése, esetleg a puffer kondi könnyebben kifogyhat a szusszból.Hidalást ahogy nézem így oldják meg ezzel az IC-vel:
értékek: [link]Egyébként a cucc a leírtak szerint láb kompatibilis a TDA2030-al.
Egyébként én eldöntöttem, a készülő csöves 5.1 mellé építek egy JLH-t is, van erre egy tökéletes táp trafó, ami pont jó oda nekem. 63VA, választható 12, 24 v. 48V-s leágazásokkal. Igaz nem fogom tudni hova tenni, mert szükség nincs rá, de kell!
-
#14024
totya694
őstag
Speeedfire
#14023
válasz
Speeedfire
#14023
üzenetére
Csak egy tipp.
Ha valahol ráakadsz olcsón kisebb 2db egyforma trafóra az is jó lehet... -
#14021
CPT.Pirk
Jómunkásember
Speeedfire
#14020
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14020
üzenetére
Hidalással kell új táp, mert a dupla IC az dupla áramfelvételt is jelent ugye. Pont hidalás nélkül úsznád meg tápcsere nélkül, arra még elég lenne a tápod.
-
#14019
CPT.Pirk
Jómunkásember
Speeedfire
#14016
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14016
üzenetére
Ezeket az IC-s dolgokat nem szeretem. Megnézi az ember a datasheetjüket, és vagy 20 tranzisztoron megy keresztül bennük a jel...
Viszont ami neked lényeges, hogy hidalás esetén egy IC-n 20W-s (vagyis csatornánként 40W) terhelés mellett 45W disszipálódik el, ami elég sok. Ez sztereó cuccnál már 4*45W-t jelent, míg ha nem hidalod őket, akkor összesen 2*25W-t kell eldisszipálnia.
A gondot a hidalás, és a vele járó ohm szám feleződés jelenti, ugyanis hidaláskor az erősítő IC-k 4 ohmra dolgoznak, ez meg 4 homos terhelés mellett már 5W teljesítményen is 30W-t fűt el. Összehasonlításképpen, egy 2 magos Athlon2 proci max fűtése 65W.
Datasheetben írnak is sok érdekeset, lényeg h. hidalás esetén batár nagy bordák kellenek. [link]
Lompos48: most ebbe mi nem stimmel? Lehet túlóztam a max elfűtött teljesítménnyel, de attól még ha nincs jól kihasználva a kapcsi táp, az nem tesz jót a hatásfoknak.
-
#14015
CPT.Pirk
Jómunkásember
Speeedfire
#14008
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#14008
üzenetére
PC táp pont az értelmetlen kategória. Legtöbb PC nem fogyaszt 100-150W fölött, de jobb videókártyával sem gyakran lépik túl a 200W-t. Egy márkás 300W-s táp nagyjából a gépek 90%-ához bőven elég lenne.
Plusz ha túlméretezed mondjuk 500W-ra a tápot miközben géped eszik 150W-t, akkor a hatásfok romlik a táp alacsony terhelése miatt, és fog annyit fűteni, mintha teljes terhelésen menne 500W-val.
Egyszerűen mesterségesen aggregálják a táp gyártók az igényeket, mert az emberek többsége nem számol utána, hogy mire kell egy átlagos gépnek 400-600W-s táp. Kell venni egy pár ezer forintos fogyasztásmérőt, és akkor lehet csodálkozni a tényleges fogyasztáson.Erősítőkre visszatérve:
Nem vagy egyszerű eset.
-JLH, vagy más A osztályút (mivel nem csak 10W-s van A osztályban és nem csak a JLH, van nagyobb is persze) tudnál építeni, tök olcsón megúsznád, nem kellene trafóra költened később. Minőségben is az egyik legjobbat kapnád.
Megkockáztathatsz két 20W-s kapcsolást is azzal a trafóddal.
-Vagy csinálsz AB osztályút, jelenleg nem tudod trafóval kiszolgálni, a plussz zenei teljesítményre meg semmi szükséged, ergó felesleges pénzköltés, amiből most úgy sem állsz jól.
Nekem ezek alapján egyértelműnek tűnik a választás, de te tudod.
-
#14013
Lompos48
nagyúr
Speeedfire
#14012
Lompos48
nagyúr
válasz
Speeedfire
#14012
üzenetére
jó esetben is csak 15Wattot tudna nyújtani a kis JLH erősínek.
Nem egyértelmű. Nincs állandó maximális amplitúdójú színuszos jeled soha. Én kipróbálnám és ha muszáj idővel tarfót cserélnék.
-
#14011
Lompos48
nagyúr
Speeedfire
#14008
Lompos48
nagyúr
válasz
Speeedfire
#14008
üzenetére
Ez így igaz. Amikor teljesítményekről meséltem, az az audióról szólt. Az A osztályú "rezsóknál" (most meg fognak rugdosni
) a fűtés hozzáadódik, végülis mindegyiknél, csak az arányok különböznek. -
#14005
Lompos48
nagyúr
Speeedfire
#14002
Lompos48
nagyúr
válasz
Speeedfire
#14002
üzenetére
Egy 20W-os (vagy akármekkora) erősítő ezt a teljesítményt képes maximálisan leadni színusos üzemmódban (elméletileg frekvenciától függetlenül, ez most nem lényeges). Ahhoz, hogy ne lépjenek fel nagy torzítások, az erősítőt akkora jellel vezéreljük, hogy a színuszgörbe csúcsai ne érjék el a tápfeszek szintjét (most eltekintünk attól a kis tartaléktól, amit még a végtranzisztorok igényelnek). Ebből következik, hogy zene vagy egyéb hanganyag erősítésekor a legnagyobb jelszintre érvényes ez a határ a torzításokat elkerülendő. Namármost, ha a szint úgy van beállítva, hogy a vesekőmozgató basszus legnagyobb szintje ez a maximum, az anyag többi része jóval ez alatt a szint alatt lesz. Az erősítő pillanatnyi fogyasztása csak ezeknél a maximumoknál éri el a csúcsot. Mivel a maximumok aránya az egészhez képest elég kicsi, nem muszáj a táp tervezésénél a maximummal számolni. A kritikus pillanatokban az erősítő a szükséges energiát simán megkapja a szűrőkondenzátorokban tárolt energiából, ami a kisebb jel alatt pótlódik. Hangsúlyosabban érvényes azokban az esetekben, amikor még stabilizálva is vannak a tápfeszültségek. Számításba véve a csúcsérték/effektívérték arányát, a másfélszeres fedezet simán kielégít minden igényt (szerintem).
-
#14000
Peter789
senior tag
Speeedfire
#13983
Peter789
senior tag
válasz
Speeedfire
#13983
üzenetére
ez hol merre melyik topic? nem sikerült megtalálnom...
-
#13999
CPT.Pirk
Jómunkásember
Speeedfire
#13998
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#13998
üzenetére
Még mindig nem értem, mire kell neked nagyobb teljesítmény, ha otthoni zenehallgatásra kell erősítő és nem komplett házibulira.

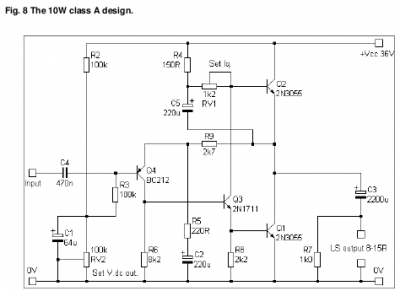

JLH:
-kevés alkatrész kell
-minőség odabasz
-olcsón megvan, nem kell később trafót tekercseltetned7294:
-összerakod azzal a trafóval, akkor amíg nem lesz lóvé, még hallgatni sem nagyon lesz érdemes. Erősebb basszusnál valszeg hallani fogod a táp elfogyását, valamint eléggé fog melegedni a trafó. Már ha egyáltalán rendesen fog működni. 100W-s erősítőt táplálni 30VA-s trafóval elég vad. Oda neked csatornánként 200VA kell, erre készülj fel, mikor új trafóban gondolkodsz.moha21: ami csak akkor igaz, ha túl van méretezve eléggé.
-
#13997
moha21
veterán
Speeedfire
#13995
moha21
veterán
válasz
Speeedfire
#13995
üzenetére
Nem kell, de ha nagyobb az sose baj. Azért 1,41-szeresre mindenképp érdemes.
(#13996) CPT.Pirk : Toroidnak alapból sokkal kisebb a szórt tere.
-
#13996
CPT.Pirk
Jómunkásember
Speeedfire
#13995
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#13995
üzenetére
Túlméretezni azért kell, hogy a szórt mágneses tere ne zavarja az alkatrészeket. Pl. a toroid trafókra szokták mondani hogy nincs szórásuk, de az is csak akkor igaz, ha 2,5X vannak túlméretezve, ellenkező esetben még nagyobb szórásuk lesz, mint a sima trafónak.
Szóval 60VA, és sztereó cucc kell, akkor ez nem sok. Ugye csatornánként 30VA, ami azt jelenti, hogy 10-15W-s erősítőkhöz való. Ez még egy pont a JLH 10W-s erősítője mellé, egyszerűen mintha oda tervezték volna a trafód.
A 7294 mindenesetre végleg kiesik a trafó miatt.
-
#13994
CPT.Pirk
Jómunkásember
Speeedfire
#13993
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#13993
üzenetére
Trafód hány VA-s? Úgy számold, hogy 2X legyen túlméretezve.
-
#13992
moha21
veterán
Speeedfire
#13990
moha21
veterán
válasz
Speeedfire
#13990
üzenetére
Nem egy szuper, de annyira nem rossz a 2030-as TDA. Amúgy nem szeretem a TDA-kat.
-
#13986
CPT.Pirk
Jómunkásember
Speeedfire
#13983
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#13983
üzenetére
Az a 30V-s trafód tökéletes lenne a JLH meghajtására. Írtad az alkatrész igényt, ott is a JLH a nyerő.
lemezjátszót én sem hallgatok, de van egy asztali CD lejátszóm, ami normális zene, az onnan szól. Gépről meg ha csak beszerezhető, akkor lossles zenét hallgatok.Lompos48: tudsz konkrét kapcsolásokat, amik meg is csinálják? Én még nem találkoztam velük
moha21: valahogy nekem elég sok előítéletem van a D osztállyal szemben. Elhiszem h. sokat fejlődött a pár évvel ezelőtti állapotokhoz képest a D osztály, de idegenkedem tőle ettől független.
Nem tudom a csúcs D osztályú cuccokban mit alkalmaznak, de hogy az erősített négyszög jelet egy kimeneti LC próbálja visszaalakítani szinuszra, az nekem nem tetszik.Suliban mértünk mai LcdTV-ből származó D osztályú erősítőt, a frekimenete iszonyat hullámos volt. Persze az egy kommersz vacak volt, nem profi erősítő.
-
#13985
moha21
veterán
Speeedfire
#13983
moha21
veterán
válasz
Speeedfire
#13983
üzenetére
[link]
TDA2030-as erősítőm Látszik nem gyári? De megvan 1000 Ft-ból és a régi széllessávú hangszórókat nagyon tolja Ötvöződik szovjet, kínai és magyar ipar benne. ( Átalakított PC- táp, MDA a TDA helyett és ugye videoton hangfal ). -
#13980
CPT.Pirk
Jómunkásember
Speeedfire
#13975
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#13975
üzenetére
Ez a nyák igen jó lett. Nekem a tinta áttapadásával vannak problémáim. Most utoljára mikor barnára vasaltam a műnyomó papírt, akkor végre szinte minden része áttapadt a rajzolatnak. Igaz jóval vastagabb sávokat használtam mindenhova, mint nálad a rajzolaton a vastagabbak.
Visszatérve:
A osztály előnyök:
-legkisebb alkatrészigénye az A osztálynak van.
-elérhető minőség itt a legmagasabb
-kell rá egy kicsit nagyobb borda, de az AB-re is kell, ahhoz képest nem nagy többlet, főleg árban nem.
-ált. 1 tápfeszes kapcsolások
-lineáris frekvenciamenetHátrányok:
-rossz hatásfok
-alacsonyabb kimenő teljesítményAB osztály előnyök:
-igyekszik egyesíteni a minőséget a teljesítménnyel
-jobb hatásfok (elivleg a maximum 78.5%, szemben az A osztály elméleti 50%-ával)
-elég precíz kialakítás esetén megszűnhet a B osztályú torzításHátrányok:
-több alkatrész kell, esetenként alkatrész temető, mint a népszerű Quad405
-ált. dupla tápfeszes kapcsolások, némileg növelve a tápköri puffer és szűrő elemek számátEzek alapján döntsd el, mi kell neked. Amíg nem tartasz házibulit batár hangfalakkal, addig az A osztályút javasolnám.
-
#13977
Peter789
senior tag
Speeedfire
#13975
Peter789
senior tag
válasz
Speeedfire
#13975
üzenetére
egész szép lett, bár a TSSOP IC lábai már nagyon közel vannak egymáshoz, nagyon kell figyelni hogy ne legyen ónáthúzás köztük...
én is építettem már 1-2 DA-t vasalásos maratós technikával:
v0.1 pre-alpha verzió még a vasalásos korszakom előtt
kultúráltabb verzió...
-
#13973
CPT.Pirk
Jómunkásember
Speeedfire
#13972
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#13972
üzenetére
A Quad405-öt persze megcsinálhatod magad is, csak említettem, hogy nem kell nyákkal vesződni, elsőre nem is olyan könnyű nyákot csinálni, én is jó sokat szenvedtem a vasalásos technikával, és még mindig nem tökéletes.
Maga a kapcsolás tényleg alkatrésztemető, ugyanakkor egy sikersztori, sok éve "a nép erősítője" cím egyik tulajdonosa. Nekem gyári Pio erősítőmben két Quad405 panel a végfok, elég jól szól.Megnéztem a HE-s JLH panelt, ott a kolléga nem számolta ki a szükséges bordaméretet, csak rátett két nagy háztájit, ezt írja is. Úgy kb. a fele méret is elég lenne, valamint amit végül rátett, nem optimális bordák, mert a szélére kapcsolódnak a hőtermelő elemek.
Nem tudok neked jó IC-s megoldást mondani, volt jó IC-s gyári erősítőm, de több volt, ami rossz hangú volt.
A 7294-ről írták:
„A TDA 7294 típusú végfok IC nem más, mint egy AB osztályú DMOS FET-es végfok - betokozva. Minősége kitűnő, a teljesítmény 60-70%-áig nincs mérhető torzítás, hangja ijesztően tiszta, hideg. Sok neves gyártó (Philips, Marshall, stb) használja. Az IC gyártója ST cég +/- 10V -tól +/- 40V-ig részletes specifikációt közöl, és azt, hogy Vmax =50V. A 40 V és 50 V közötti tartományról mélyen hallgat. A sok-sok megépített darab tanúsága az, hogy legfeljebb +/- 44 V-ig lehet biztonságosan meghajtani, amiért azonban már brutális teljesítményt kapunk”
Sajnos fiziológiailag a fül számára nem a "hideg" hangzás az, ami tetszik. Ezzel nem tudunk mit csinálni, max nem FET alapú eszközt alkalmazunk. Nálam szólt a 7294, nem szerettem a hangját.
Még mindig bíztatlak a JLH kapcsolás mellett, a kis alkatrészigény miatt simán ki tudnád vitelezni otthon. Plusz még olyan hangzást kapnál, amit a 7294 és társaitól soha.
-
#13963
zka67
őstag
Speeedfire
#13961
zka67
őstag
válasz
Speeedfire
#13961
üzenetére
Stab ic: hát te tudod, ha ahhoz van kedved, hogy felgyújtsd a lakást, akkor csak csináld. Vagy tegyél a stab ic-re egy asztal méretű hűtőbordát nitrogénhűtéssel, ha 12V-ról akarod majd járatni. De ezt is említettem asszem, hogy kapcsolóüzemű tápegység...
Teljesen mindegy mekkora feszültségről járatod a ledet, értsd már meg! A led szarik a feszültségre. A led a rajta átfolyó áramtól világít. És tök mindegy, hogy hidegen mekkora áram folyik át rajta korlátozó ellenállás nélkül, előbb-utóbb tönkre fog menni a led (inkább előbb). Ha 30mA-el kezded, akkor perceken belül, 20-nál kb. 5 perc, 10-nél fél órán belül.
Nézd már meg a led adatlapját és ne csak a számokat, hanem a diagramokat is. Ott van rajta világosan, hogy milyen hőmérsékletnél mekkora a max. áram ami átfolyhat rajta.
Ahogy melegszik a led, úgy csökken a nyitófeszültsége és nő a rajta folyó áram. A melegtől pedig egyre kisebb áramot fog elbírni. Magyarul: kinyírod!
-
#13962
CPT.Pirk
Jómunkásember
Speeedfire
#13958
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#13958
üzenetére
"Nem ismerem a földhurkokat, de biztos ki lehet alakítani úgy hogy ez ne következzen be. Elvégre ha a gyártóknak ez sikert..."
Sajnos nem rajtuk múlik. Ha a jelvezeték mindkét végén be van kötve az árnyékolás, akkor már létre is jött két földhurok. Azt is csinálják pl. gyárilag, hogy nem csak a jelvezeték, hanem a gnd is kondenzátoron keresztül kapcsolódik az áramkörhöz, ez ilyenkor elvágja a földhurok útját.
A koncepció az, hogy a jelforrás - erősítő láncban ne legyen mindkét ponton bekötve a földelés.
Itt egy jó kép egy általános földhurokról:
Itt meg a hurok megszakításának módja:
"Nem tudom mit tudhat egy ilyen földeléskor, de ha egyszer kitben van és meg van adva, hogy mit hova kell forrasztani akkor nekem ez egy forrasztási gyakorlatnak tűnik csak. Mint amikor leírás alapján elkészít valaki valamit a PS-ban. Nem ő találja ki, hanem tutorial alapján másolja."
A kit összerakása persze csak forrasztási gyakorlat. De onnan, hogy bekötöd a tápot, mindkét panelra, meg bekötöd a jel vezetékeket azok gnd-jével, valamint bedobozolod egy fém dobozba, és azt is rákötöd a földre az árnyékolás miatt, onnan pont úgy fog viselkedni, mint akármelyik erősítő. A föld hurkok pont ugyanúgy ki fognak alakulni, ha nem jól csinálod meg.
Ezért mondtam, hogy érdemes kicsiben kezdeni, hogy átlásd a csillagpontos földelés kialakításának módját."Nézegettem már én is hobbielektronikán ezeket a kapcsolásokat, de inkább úgy döntöttem AB osztályút készítek, gazdaságosabb és hangban is jó.
Ekkor néztem a fentebb felsorolt ic-ket. Egy ilyen A-s erősítéshez nagyon nagy hűtés kell, arról nem is beszélve, hogy kb 40%-os a határfoka."AB osztályban javaslom a Quad405 építését, az azért eléggé ott van a szeren, és lehet kapni akár egységcsomagban is.
Az A osztályhoz azért nem kell orbitális hűtőborda, a hatásfok tényleg rossz lesz, de a hangminőség mindenért kárpótol. Ha csak lakásban akarod használni, akkor meg nem is lesz szükség az AB nagyobb teljesítményére."Szóval maradok az ic-s, tranyós AB osztályú dolgoknál inkább. Sőt, szerintem maradok a kiszemelt tda7294 mellett, csak megpróbálom a neten mégjobban feltúrni a rajzok miatt."
Továbbra is óva intelek a 7294-től, nagyon szeret elfüstölni, a hangja meg nem túl jó. Szépek az adatai papíron, de ettől még nem tetszik a hangja. Szerintem neked sem fog.
-
#13960
zka67
őstag
Speeedfire
#13945
zka67
őstag
válasz
Speeedfire
#13945
üzenetére
Akkor végképp nem értem, hogy zka67 miért írta azt hogy növekszik folyamatosan a rajta átfolyó áram.
Lomps48 elméletben magyarázta neked. A gyakorlat az teljesen más, mint az elmélet.
A led-eken áram folyik, ez pedig hőt termel. A hőtől csökken a led-ek nyitófeszültsége.
Előtét ellenállás nélkül ez mit jelent? 3.5V-ra beállított stab ic-nél és 3.5V-on 20mA-t zabáló led-eknél 0.1V-os nyitófeszültség csökkenés 2.5-3x-os áramot jelent.Higgyél már nekem, a munkámból kifolyólag rengeteg led-es világítást csináltam már. Azt is leírtam, hogy ne vacakolj stab ic-vel, tök fölösleges, teljesen mindegy, hogy az a 1.5V a tab ic-n melegszik el vagy 1db ellenálláson vagy tízen. Valahol el kell melegednie, hacsak nem akarsz kapcsolóüzemű tápot csinálni. Ahelyett, hogy itt szerencsétlenkednél, elmehettél volna a boltba venni 10db 75 ohmos ellenállást meg 1m zsugorcsövet és megcsinálhattad volna, hogy minden led-del sorbakötsz egyet. De nem ezt teszed, hanem magyarázatot vársz, a magyarázatot pedig nem fogadod el a hülyeségedre.
-
#13951
Batman2
őstag
Speeedfire
#13933
Batman2
őstag
válasz
Speeedfire
#13933
üzenetére
De épp emiatt lett készítve a 3.5V-os fesz. stab. Mert akkor 0V*200mA vagy 0V*20mA.
Node gondolkodj egy kicsit, hogy jön létre az a 3,5V ???
Az 5V-ból csináljuk, úgy hogy a szükségtelen energiát ellenálláson keresztül elnyeljük, mivel a fesz. stab. az nem más, mint egy ellenállás, csak szabályozható az értéke, sőt automatikusan tudja szabályozni a feszültségtől függően, hogy a kimenet mindíg ugyanannyi legyen, de ettől még marad egy ellenállás, amin a fölös energia hő formájában adódik le, tehát nem transzformál, nem alakítja át az áramot, mint egy transzformátor, hanem elnyeli és hő formájában kisugározza !
Tehát maga a kapcsolás 5V-ról megy és a max, 3,5V feszültségű LEDeket egy előtét teszi alkamassá az 5V-os üzemre !Vagyis, ha 5V-ból stabilizálsz, mondjuk 3,3V-ot, akkor az azt jelenti, hogy ha 150mA-t esznek meg a LEDek, akkor az IC-n, vagyis ellenálláson is 150mA folyik át !
A LEDeken eső teljesítmény 3,3V x 150mA, vagyis 0,5W, az IC-n eső energia pedig 1,7V (az 5V-ig fennmaradó feszültség külömbség) x 150mA, vagyis 0,26W, ennyit kell elfűtenie az IC-nek, a LEDek a 0,5W nagy részét viszont fény formjában sugározzák ki, és csak kis részét hő formájában (pontos hatásfokot eddig még nem sikerült találnom)
Talán így már érthetőbb lesz számodra, miről is van szó !Üdv.
-
#13950
CPT.Pirk
Jómunkásember
Speeedfire
#13930
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#13930
üzenetére
Csövek: az kapcsolás függő, vehetsz díszdobozos 300B csöveket is arany árban, meg vehetsz PCL/ECL86 csöveket is (TV-k hangerősítésére tervezték őket, így sok van belőlük), amik ára mindössze 100-500Ft vaterán, vásárban darabja. Cső esetében az ár és az elérhető hangminőség nincs nagyon összefüggésben egymással.
"De ha kész kapcsolási rajz után csinálod akkor mi baj lehet?"
A kapcsolási rajz egy dolog. Ha megveszed megépített kitben, akkor is.A problémák akkor jönnek, mikor mindenütt bekötöd a jelföldeket a rajz szerint, aztán kapásból kialakul 3 földhurok, a cucc meg iszonyat gerjed, búg ésatöbbi. Amíg nem épít az ember legalább egy sztereó erősítőt, addig nem nagyon van honnan rájönni ezekre a fortélyokra.
Ugye pl. összekötöd a hifit a számítógéppel, a hifi az egyik fali aljzatból kapja a tápot, a számítógép meg a szemköztiből, ezek meg ha nem azonos fázison vannak (pl. panel lakás), akkor a föld vezetékek körbejárják a lakást, orbitális átmérőjű föld hurkot alkotnak, ami mindent összeszed. Itt jönnek a kérdések, hogy pl. a hifi burkolatát le kell-e földelni (szokott lenni egy csavar rajtuk ezért), valamint a burkolat az érintkezik-e az RCA csatlakozók külső fém részével, ha igen, akkor bontsuk-e meg a jelvezeték valamelyik végén az árnyékolást és hasonló hülye kérdésekre számíthatsz, mikor pl. hallod a hangszóróból, hogy éppen mennyire rángatja a proci a tápfeszt.Ezért mondtam a TDA2030-at, mert 1000-1500Ft körül van egy csak összeforrasztást igénylő KIT komplett leírással, tök jó arra, hogy a földelések és egyebek problémáit megismerd, mielőtt komolyabb cuccot csinálsz.
Viszont amit építenék a helyedben, az ne AB osztályú legyen. Nagy mágus volt John Leansly Hood, ő tervezte az alábbi A osztályú kapcsolást:
Idézek egy hozzászólásból a HE fórumból:
"Nos egy ideje elkezdett foglalkoztatni az A osztályú erősítő.
Eredménye az lett hogy megépítettem az ősrégi JLH erősítőt és szégyenszemre lealázza a legtöbb erősítőmet hangminőségileg és hangzásilag.A tda végfokok elbújhatnak de még az stk-mat is lealázta de rendesen .
Kicsit gazdaságtalan de gyönyörű hangja van a piszoknak.Ha valaki megépítette már és valami tapasztalata van azt várom ide de ha valakinek kérdése van vagy szeretné megépíteni az is jelentkezzen.Higgyétek el az öreg elektromos rájának nagyot néztem utána nem győztem fülelni a hangját ezt mindenkinek hallani kell."
Na itt kezdődik az erősítő. Valamint kapcsolástechnikailag a legegyszerűbb erősítők, minimális alkatrészigénnyel. Az a 10W pedig bőségesen elég lesz a szomszédra ráburítani a falat. (nem vicc)
-
#13949
Batman2
őstag
Speeedfire
#13945
Batman2
őstag
válasz
Speeedfire
#13945
üzenetére
Ezek a standard LEDek normál üzemi körlmények között nem melegednek annyit, hogy jelentősen megugorjon a fogyasztásuk, így véleményem szerint ez nem probléma.
Az előtét ellenállás is ezt akadályozza meg.Üdv.
-
#13944
Batman2
őstag
Speeedfire
#13933
Batman2
őstag
válasz
Speeedfire
#13933
üzenetére
Ha nem hajtod ki a LEDeket maximumra (20mA, vagy még tőbbel) akkor nem okoznak nagy problémát a gyártási külömbségek az egyes LEDek között, max egy-egy kifejezetten gyártási hibás, azt legfeljebb kicseréled, de egyébként elég egyformák ahhoz hogy egy közös előtét ellenállásról tudjanak üzemelni, de csak max 15mA-ig, LEDenként, ekkor még egyiknek sem lesz akkora áramfelvétele, amit ne bírna el, fényerőben pedig gyak nem látsz külömbséget !
Amúgy valóban mindegyik elé külön előtét ellenállás kellene, hogy az egyedi külömbségeket kompenzáljuk, de az előbb említett megoldás egy jó kompromisszum, gyakorlatból mondom !
A kapcsolás így már jó, ahogy linkelted, már csak ki kell számolni nagyjából az értékeket, hogy mekkora fesz osztó kell, ahhoz, hogy a kívánt feszültséget szolgáltassa a fesz satb., majd az egyik ellenállás helyábe javaslok betenni egy potmétert, aminek a tarományába benne van a számított érték (lehetőleg a közepe felé essen) és addig kell tekergetni a potmétert, közben mérve a LEDek fogyasztását egy áramerőmérésre kapcsolt, sorba iktatott multiméterrel a LED sor előtt, amig el nem érd kb a 150 mA-es fogyasztást 10 LED esetén !
Ekkor kiszerelve megméred a potméter ellenállását, de azon lábak között, amelyik kettőt használtad és a lehető leg közelebbi értékű ellenállással helyettesíted azt, he nem kapsz olyan értéket, akkor akár összerakod kettőből sorosan, vagy párhuzamosan kötve !
Jó szerelést !Üdv.
-
#13941
Lompos48
nagyúr
Speeedfire
#13938
Lompos48
nagyúr
válasz
Speeedfire
#13938
üzenetére
Utolsó nekifutás:
A LED jelleggörbéje nagyjából exponenciális. Cak differenciális ellenállása van a görbe minden pontjában. Ehhez lehet/kell igazítani áramot/feszültséget.
Egy feszültségforrás állandó feszültséget ad le (esetünkben 3.5V az IC kimenetén) és van egy bizonyos áramtartaléka (500 mA esetünkben). A feszültség mindig ott van, áram csak annyi, amennyit a fogyasztó kér addig, amíg a tartalékot el nem éri.
Ha sorba kötsz egy ellenállást a LEDdel akkor a fogyasztó ellenállása ez a soros meg a dióda diff. ellenállásának összege lesz. És ugyanaz az áram folyik rajta.
Az egésznek a lényege csökkenteni a LEDek közti különbség miatt adódó áramkülönbségeket (lásd az exponenciális görbéjét).A rajzod csak annyiban hibázik, hogy te posztulálod, hogy ott biza 500 mA folyik. Pedig nem, hanem te döntöttél a 200 mA mellett. Ezért marad tartaléknak még 300 mA.
És ez mind-mind Ohm törvénye.
...csak éppen annyit amennyi feltétlenül szükséges ahhoz, hogy részben megértsem a logikáját az egésznek.
Ez már kezd jobb lenni.
-
#13940
moha21
veterán
Speeedfire
#13938
moha21
veterán
válasz
Speeedfire
#13938
üzenetére
Igen és ha ide beraksz egy ellenállást akkor azon is 500 mA fog folyni.
(#13939) Lompos48 : gondoltam valami ilyen probléma van
-
#13936
Lompos48
nagyúr
Speeedfire
#13933
Lompos48
nagyúr
válasz
Speeedfire
#13933
üzenetére
Viszont amit írtál, hogy marad 300mA az igaz, erre írtam, hogy akkor azt valóban el kellene "fűteni". Vagy legalább, ahogy fent is írták egy áramosztót oda rakni, ami utána ki is lett számolva, hogy 12Ohm 1watt, kell sorba a ledekkel előtétnek.
Erre durva példával tudok válaszolni: amit otthon nem használnak fel a bekapcsolt fogyasztóid (TV, rádió, hűtő, cirkó, pirító stb) a hálózat kapacitásából, azt el kell fűtened? Nem. A 300mA marad pendrivenak, nyomtatónak meg mittoménmégminek, vagy semminek, ha nem kell.
Egy soros ellenállás soha nem lehet áramosztó csak feszültségosztó! Áramosztás akkor van, ha jön egy drót és egy pontnál elágazik, ez meg párhuzamos.
Az a 12Ohm 1W-os ellenállás pedig így meg fog enni az IC kiszámolt 3,5V kimenetéből 240mV-ot, amit a LEDektől "vesz el" (mert feszültségosztó), ha megmarad a 200mA áram. Tehát lehet, hogy az IC kimenetét 3.5+0.24 értékre kellene beállítani.
De az erősítős rajzban azon kívül, hogy nem lett esztétikus, a visszacsatolás nem lett meg és a hangerő potival gond van, ezen kívül mi a baja?
Esztétikába senki nem kommentált egy szót se. Baj csak annyi, hogy így nem menne. És ez nem rajzban baj, hanem majd a megvalósításban, azt próbáljuk segíteni.
Senki nem tett oda 10-20 könyvet elolvasni/megtanulni (lehet annál többet is lehetne
). Amire felkaptam a fejem (legalábbis én) az volt, hogy kijelentetted: nem akarod megtanulni az elektronikát, csak építeni akarsz.Nem folytatom. Tégy a legjobb belátásod szerint.
-
#13934
moha21
veterán
Speeedfire
#13933
moha21
veterán
válasz
Speeedfire
#13933
üzenetére
0V x 200mA ??? Az 0 W teljesítmény.
-
#13932
totya694
őstag
Speeedfire
#13930
válasz
Speeedfire
#13930
üzenetére
Egy bizonyos szintre igen is meg kell tanulni mert egyéb ként annyi bosszúságot és anyagi kárt fog okozni az elektronika,hogy nem is soká felszámolod az egészet.Fiatal koromba engem is sokszor felmérgelt az ilyen olyan folyó iratokban leközölt kapcsolások amiket megépítettem és 80%-ba nem működtek.Majd felvilágosítottak,hogy azoknak nagy része "hibásan" lett leközölve(volt,hogy direkt)
Minden ott van előtted a neten csak tanulni kell...
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold
- Eladó ASUS TUF F15 Gaming laptop i7-11800H RTX 3050 Ti 32GB 1.5TB SSD
- (50db) 250GB SATA Bazár (Samsung, Kingston, Crucial, Sandisk stb.)
- Lenovo LOQ 15APH8 15.6" FHD IPS Ryzen 7 7840HS RTX 4060 16GB 512GB NVMe magyar vbill gar
- Okostelefonok és eszközök felújítása, akkucsere, törött kijelző csere, ODA-VISSZA FUTÁRRAL IS!
- ASUS Dual RTX 4060 OC 8GB GDDR6/Garancia 26-07-27/
- ÁRGARANCIA!Épített KomPhone i5 13400F 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- AKCIÓ! Dell Alienware M17 R3 Gamer notebook - i7 10750H 16GB DDR4 1TB SSD RTX 2070 8GB WIN10
- ÁRGARANCIA! Épített KomPhone i9 14900KF 64GB RAM RTX 5090 32GB GAMER PC termékbeszámítással
- LG 45GS95QE - 45" Ívelt OLED / 2K WQHD / 240Hz 0.03ms / NVIDIA G-Sync / FreeSync Premium / HDMI 2.1
- Felújított számítógépek/merevlemezek Számlával, garanciával! Ingyen Foxpost!
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
