Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
PHM
addikt
válasz
darvinya #32286 üzenetére
A VO nem lényeges, mivel ott nem lesz nagy terhelő áram.
Abban viszont igazad van, hogy a 15V-os stabilizált kimenethez
elég lesz kb 19 V-os szekunder tápáganként.
24 V-os szekunder tekercsek mellett sok lesz a fölöslegesen
elfűtendő teljesítmény.(#32286) darvinya: Mivel a 15V-os tápágak stabilizáltak,
az a kis terhelés különbség a pozitív ágban nem oszt, nem szoroz. -
Roxy27
tag
válasz
darvinya #32266 üzenetére
LED-ek jók... egyenként mérve pislákolnak is.
Szalagkábel új, természetesen kinyitottamÉs le is zártam...
Vagy szar az új szalagkábel... vagy vezérlési nyüg... vagy a fehérled meghajtó tranyók...
Az első mérésre jó, a duplákat meg nem mértem... de asszem gyártok hozzá tűt, hogy odaférjek. -
-
#22145024
törölt tag
-
kjani18
őstag
válasz
darvinya #32138 üzenetére
Bocsánat, én is megkeveredtem! A tuchelen az (1-4) 2 a kimenet, a (3-5) 2 a bemenet. A (3-5) lábakat csak a Q gomb benyomásakor kapcsolja, egyébként szabadon lógnak.
Az F123 ügyében pedig azt hiszem Lompos kartárs lényegesen többet tudna nálam. Azt hiszem az volna az "AM - FM" kapcsoló. -
kjani18
őstag
válasz
darvinya #32135 üzenetére
Az r95 egy nagy impedanciájú bemenet, ha a Q gomb van lenyomva, közvetlenül a P117 potira kerül a jel és azon keresztül az erősítőre.
A BZ (D) kapcsoló a rajz szerint rosszul van bekötve, mert nem csinál semmit. Elvileg a C135-öt kellene rövidre zárnia.
Az F 123 kapcsolót én sem értem, gondolom a KF -től jövő(ha az URH nincs bekapcsolva, nem jövő) jelet kapcsolja, vagy az ott lévő ellenállásokat, kondikat használja kiegyenlítésre? Ugyan ez lehet érvényes a C109-re is. -
kjani18
őstag
válasz
darvinya #32133 üzenetére
Q bemenetet miért kötötték össze a magno kimenetével.
Hogy lehessen felvenni egy magnóra.
A rajzon két külön jel út, még ha úgy is látszik, hogy egy pontról indulnak
A C121 22n kondira menő árnyékolt vezetékre két helyről mehet a jel, a rádiótuner, illetve a tuchel felől, az nem két párhuzamos, hanem alternatív lehetőség.
Sajna a rajz szerint megspóroltak egy tuchel aljzatot...érdekes, hogy a rádión mégis kettőt látok, pedig nem is ittam -
kjani18
őstag
válasz
darvinya #32129 üzenetére
A piros körben árnyékolás van feltüntetve.
A kék körben a tuchel csatlakozó lakozik, amely mondhatni ahány célra ( magnó, vonal, Q, mikrofon,ja ezen belül stereo v. mono,stb.) annyi féleképpen kötötték be. Az áramkör teljes ismeretében lehetne kikövetkeztetni, mi micsoda. -
-
biacsia
tag
válasz
darvinya #32114 üzenetére
Ez a konnektorig tartó vezeték. Az egész házban ez van behúzva.
A konnektortól a motorig a motor saját vezetéke viszi az áramot. Ez gondolom kellően méretezett.
Az a baj, hogy egy új vezeték végighúzásához falat kéne bontani +festés.
Kondenzátorral nem lehet ezen segíteni az autóhifis vonalat követve? -
Lompos48
nagyúr
válasz
darvinya #32059 üzenetére
Mindkettő EL84, ezért kérdem.
Hasonlítsd össze a két kapcsolást. A pentódán és trafón kívül van ott még 5-6 alkatrész. Ráadásul a kimenőtrafónak is különbözhetnek a tekercsei.
Csak a különbséget nem érte, mert mindkettőben ugyanazok a csövek vannak (EF86/EL84).
De rádióban 6.3V a fűtő, míg az erősítőben 15V.Az E betűvel kezdődő csőnevek KÖTELEZŐ MÓDON 6.3V-os fűtést jelentenek, kizárólag. Ez alól nincs kivétel! Dupla trióda esetén (pl. ECC...akármi) lehet 12.6V-ra is kábelezni, de a 6.3V itt is érvényes.
-
Lompos48
nagyúr
válasz
darvinya #32057 üzenetére
Az erősítős rajzon nincs cső lábkiosztás.
Kevés tudásom miatt nehéz beazonosítás, ebben kérném segítséget.Minden csőnek ott az adatlapja a neten.
A rádió kimeneti trafója más, mint az erősítős.
Ha más a végerősítő, akkor igen. De nem azért mert az egyik rádió a másik meg erősítő.
A rádióba nincs késleltető cső, mint erősítősbe.
Amit te annak nevezel, az nem késleltető hanem egyenirányító. Azért késleltet, mert azt diktálja neki a fizika hogy a fűtőszál ne izzon fel pikk-pakk.
Rádiós egyenirányítás használható így az erősítő rajzba.
Ha azt a feszültséget adja, ami az erősítőnek kell.
-
diamondface
tag
válasz
darvinya #32045 üzenetére
Vagy nem lehet 3(5)-2 rövidre zárással a kapcsolja a Q-t be, mert Q kapcsoló nincs.
Nem kell Q kapcsolónak lennie. Egy erősítő van benne, és azt az egyet használja a rádió és a külső jel felerősítésére is.
Ha kiakasztod a csatornaválasztó gombokat (egyik sincs benyomva), ő "várja" a bemenő jelet a kérdéses csatlakozón. Szerintem. -
Lompos48
nagyúr
válasz
darvinya #32045 üzenetére
Vagy nem lehet 3(5)-2 rövidre zárással a kapcsolja a Q-t be, mert Q kapcsoló nincs.
Nem
Az 1(4)-2 maga hangszedő kimenet.
Minek? Esetleg rádió kimenet.
Van még egy érdekes jel amit nem tudtam beazonosítani.
Rajzon nincs, fotón nem tiszta...
Egyébként a hullámváltó D szelete (a rajz szerint) egyik pozíciójában se csinál semmit.
-
Lompos48
nagyúr
válasz
darvinya #32041 üzenetére
Az annak idején lemezjátszónak lett kitalálva (a Q pontosan a hangszedőjét próbálja leképezni), más forrás nem nagyon volt található. A magnók - ha voltak - magukban muzsikáltak. Egyetlen nyitott kérdés van: milyen hangszedőhöz volt elgondolva/tervezve. Gyanítom, hogy piezohoz, ami Volt nagyságrendű jelet adott.
Ide ideiglenesen ráköthetnék gitár hangszedőt?
Ki kell próbálni! Lehet, hogy a gitár jelszintje kicsi lesz.
-
Lompos48
nagyúr
válasz
darvinya #32039 üzenetére
Pontosabban fogalmazva: minden rádióban (az egy ICs kivételével) külön fokozatok látják el a rádióvevő és hangfrekvenciás erősítő szerepét. Ebben a konstukcióban is ez van és az erősítő a kapcsolható forrás (rádió, lemezjátszó) jelét erősíti.
Ugyanakkor van egy érdekessége (nem ritka): nem lehet egyszerűen kettéfűrészelni a rádió- meg erősítőrészt, mert az EABC80-at mindketten "használják".
-
Lompos48
nagyúr
válasz
darvinya #31926 üzenetére
Gondolom az a RV1 és RV2 olyan, mint a R222-esen Gain és Master.
Nem tudom, hogy az milyen. Tény, hogy az RV1 és RV, mindkettő a bemeneti jelet osztja, első frekvenciafüggetlenül, a másik frekvenciafüggően.
Azaz Gain a pickup -ra kimenő jelet szabályozza előerősítőn, ...
Számomra a pickup tág értelemben kisteherautót (
), szűkebb értelemben hangszedőt jelent. Azaz egy jelforrást, amiről mást nem tudok. Ezeknek az összekapcsolái módját a gfelhasználó tudja/dönti el, aki ismer részleteket is.
A hangszórót elbírja, RFT L3402-est?
Általában a hangszóró kell elbírja az erősítő kimeneti teljesítményét. A nhangszóró 8 ohmos és 15W-os, tehát az erősítő nem tudja tönkretenni. Ellenben a rajzon szerepel az R4 megválasztása (pont a már tárgyalt visszacsatoló körben) a hangszóró függvényében. Megközelítőleg 100-120 ohmosnak kellene v'lasztani.
Ennél a rajzon szereplő Bass és Treeble (mély és magas) beépíthető az elsőnek linkelt rajzba, kiváltva a Tone-t?
Melyik Bass és Treeble és melyik rajzon
-
Lompos48
nagyúr
válasz
darvinya #31922 üzenetére
Hangszín nem a RV11 50kΩ-os poti?
Szerintem nem, de most nem tudom megokolni. Tény az, hogy a hangszínnek lineárisnak kell lennie. Emez pedig logaritmikus. Valami visszacsatolás a kimenetről, de gőzöm nincs mire való. Esetleg fiziológiai hangerő (loudness)
Nem, nem és nem kell.
,
,
-
-
Tomaaasz
aktív tag
válasz
darvinya #31850 üzenetére
Ezt eddig csak hangfalon láttam, pedig sok stúdióban jártam már, mint zenekarbeli.
Eddig szinte csak jack csatlakozósat láttam, de volt valami AKG cucc 2 XLR-el.
Más:
Van egy ősrégi peavey 701r keverőm. Szólni szól, de nagyon könnyű túlvezérelni. Biztos vagyok benne, hogy nem így kéne neki dolgoznia. Mi lehet a baja? Az összes csatorna, illetve összes kimenet ilyen(4 kimenettel van megáldva, Sub A/B, Monitor, Sum. Van rajta egy fejhallgató kimenet is, az is hasonlóan rossz.
-
sörösló
aktív tag
válasz
darvinya #31838 üzenetére
Alapvető gond az ilyen számítgatásnál, hogy a vasmagról, annak tulajdonságairól semmilyen adatod sincs. Permeabilitás, mágnesezési görbék, telítési határ? Fekete macska kergetése a vaksötét szobában. Innentől csak próbálgatás az egész! Hálózati trafinál még csak elmegy az A/50 ökölszabály, de egy kimenő már más kategória. Trafóvas karakterisztikát lehet mérni, de ez nem igazán amatőr szintű mesterség.
-
Lompos48
nagyúr
válasz
darvinya #31770 üzenetére
De a amit nem tudok, hogy az „E" mit takar.
hFE növekedését, mint az „A", „B", „C".Nem, az a sorozat ABC után MINDIG megáll.
2SC307x meg nem ugyanaz, mert PNP helyére azért ne rakjunk NPN-t.
Ebben igazad lehet/van, de:
A nemzetközi kódolásban SC nem létezik a valamikori KGST termékek kivételével (sokszor nem vették figyelembe, hogy mit csinál a világ). A nemzetközi kódolásban pedig pont az alkatrészek méretei miatt a 2SA..., 2SB..., 2SC... elejéről elhagyják/-ták a 2-t vagy még az S-t is.
Ilyenkor vagy méréssel, vagy a kapcsolás elemzésével döntöd el, hogy az PNP vagy NPN.Egyébként egy rajzból kiindulva, nagyonis NDK (DDR), tehát KGST alkatrészről lehet szó. Ebben az esetben pedig SC307=BC307.
-
-
PHM
addikt
válasz
darvinya #31716 üzenetére

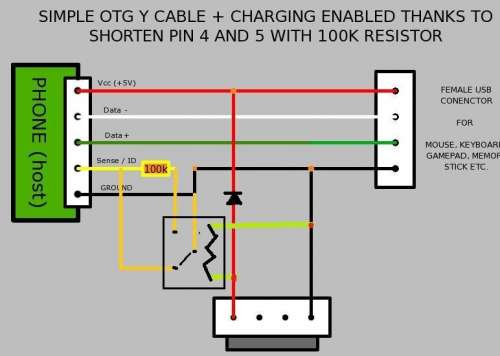

Azok a maximális adatok, 5V-ot ugyanúgy kapcsol az a relé.
A tekrcs 5V-os benne, neked ez a lényeg.
Egyébként én elképzelhetőnek tartok a probléma megoldására
egy sima, kisméretű kapcsolót is.
Hiszen tudatos userként tisztában vagyok vele, mikor van azon
a szerencsétlen OTG kábelen külső tápfeszültség. Vagy nem? -
Lompos48
nagyúr
válasz
darvinya #31529 üzenetére
Igen. Ellenben pont divatjamúltsága miatt (nevezhetjük kornak is) nem ajánlott használni új áramkörökben, régiekben pedig cserére van ítélve. Magyarul: nagyon szárazak már ennyi zaklatott esztendő után. Gondolom régesrég nagykorúak (általában rájuk van írva a gyártási év).
-
vodkaboy22
addikt
válasz
darvinya #31463 üzenetére
105 az a maximális üzemi hőmérséklet (Ennyit azért nem szabad megközelíteni az azért ciki.)
Low ESR & IMP az kis soros ellenállást jelent. AZ IMP pedig jó impulzus választ (érthetően)
Tehát a low ESR az frekvenciafüggően de jobban közelíti az ideális kondenzátor ellenállását mint a nem low esr. -
sörösló
aktív tag
válasz
darvinya #31465 üzenetére
"De sebaj Google azért nem lesz a barátom."
Hááát te tudod! Én a helyedben ezzel nem dicsekednék! De ha a kugli nem a barátod akkor mit vársz tőlünk? Bányásszuk ki helyetted a kibányászhatót? Keressük meg a hálón az infókat helyetted? Csodálom Lompos aktivitását amikor olyan linkeket ad, amit Te is megtalálhattál volna ha kerestél volna...
-
Lompos48
nagyúr
válasz
darvinya #31438 üzenetére
És egyáltalán merre folyik a bázisáram, ami alapjelenség egy bipoláris tranzisztornál, ha egyszer kondenzátor áll az útjában? Hogy áll be egy (bármilyen) munkapont szegény tranzisztornak, ha nem folyhat rajta keresztül semmi áram, mert ugye: Ic=IbxhFE, vagy Ie=Iex(hFE+1)?
-
Lompos48
nagyúr
válasz
darvinya #31404 üzenetére
Az a gond, hogy egy telep merülése közben mind a feszültség, mind az áram változik/változni fog.
Ez a kémia adottság miatt van.Igaz, van a háttérben kémia, de azért hagyjuk meg Ohmnak a törvénykezést. Ha csökken a kapocspeszültség, akkor ugyanazon az ellenálláson fog csökkenni az áram is.
-
CPT.Pirk
Jómunkásember
válasz
darvinya #31370 üzenetére
A diódás torzító egy 5 tranzisztoros kapcsolás, de még nem találtam meg az eredetijét, valahol a BSS elektronikán megtalálod.
Végül is melyik kapcsolás érdekelt?
vodkaboy22: te aztán keményen bonyolítod a dolgokat.
No majd egyszer végzünk a lakásfelújítással, akkor majd írok a visszacsatolt Morgan Jonesról.
-
Lompos48
nagyúr
válasz
darvinya #31371 üzenetére
Ha megnézted volna az adatlapban az IC belső kapcsolását is, esetleg következtethettél volna arra, hogy a 7. láb a tápot jelenti.
A 100Ω-ról a tervező döntött.
...a kondenzátor csatolás közvetlenül testre a 7-es lábról...
Ez pedig nem csatolás, hanem egyszerűen egy hidegítés a táplábon.
Az 1. láb pedig egy tranzisztor "levegőben lógó" kollektora (open collector terminal), amit a működéséhez valahová kötni kell és ez általában a táp egy kollektorellenálláson keresztül.
...míg AN alapján 7;1-es láb között 2db (4.7kΩ és 56kΩ) van és ennek a csomópontja van kondenzátorral testre csatolva.
A kollektorellenállás megosztása a 6. lábról kondezátorral érkező negatív visszacsatolás miatt kell, a két ellenállás közötti pontról a testre kötött kondenzátor ugyancsak hidegítés.
