Új hozzászólás Aktív témák
-
kpityu2
addikt
válasz
dandy91
#10919
üzenetére
Import oldalon nem sokat tehetsz. A Delcam Exchange elég sok mindent ki szokott javítani, de gyakran az se boldogul. Aki a modellt készítette, annak kellene kisebb bezárási tűrést beállítania.

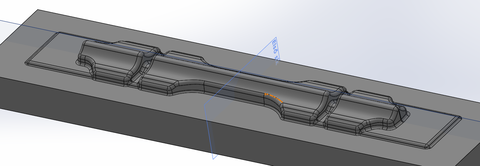

Ami a testet illeti, adj hozzá még anyagot a formalap nyitott része felé eső oldalon, hogy egyértelműen kilógjon a síkból. Vagy készíts osztófelületet ami túllóg a formalap határain, a Mold eszköztár segítségével, de az is legyen egyértelműen a sík alatt. Az első módszer szerintem egyszerűbb.
-
Kicsipampam
tag
válasz
dandy91
#10919
üzenetére
Mikor kiválasztod a step formátumot akkor ott látsz egy options feliratot, ha ezt kiválasztod, akkor tudod a step beolvasás vagy kiírás jellemzőit állítgatni.
Kpityu mondandójához csak még annyit, hogy lehet érdemes lesz először minden kis lekerekítést lepusztítanod róla (ha megy), aztán ha kész az alakzatod ismét sorban rárakosgatni. Van amikor így gyorsabban célt érsz. -
kpityu2
addikt
válasz
dandy91
#10916
üzenetére

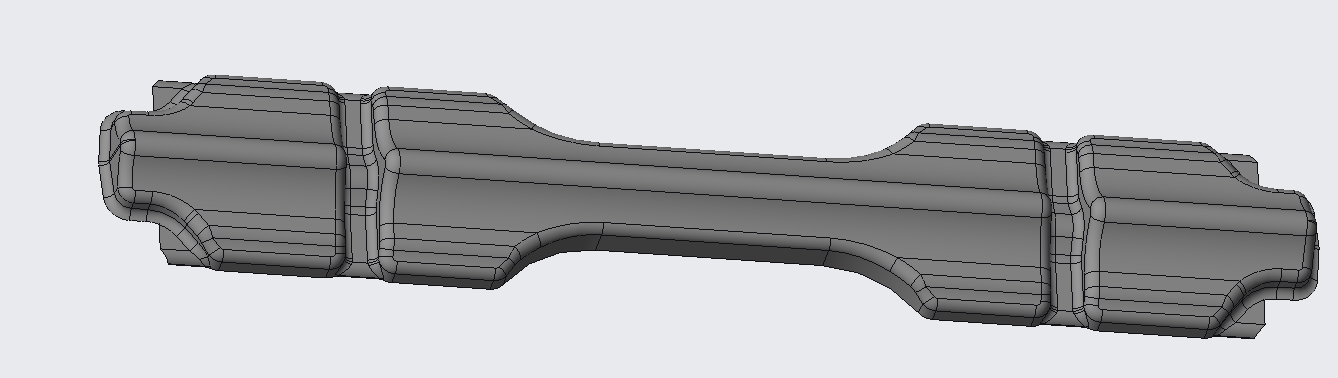

A darabhoz adj hozzá részeket, hogy a testkivonásnál egyértelműek legyenek a felületmetszések. Ne legyenek "nullára" kifutó, vagy érintőleges trimmelési határok a formalap és a darab határán.
Importált testeknél gyakori probléma a "bezárási tűrés" értéke, ami a Catia-val és a Creo/Proe-val készült modelleknél szokott problémát okozni. Ennek az a lényege, hogy a találkozó felületek relatív durva tűréssel ( 0.005-0.01 mm) vannak kiszerkesztve, de a szoftver "tudja" hogy összetartoznak. Amikor másik szoftverbe exportálják őket, ez az információ elveszik és szétesik a test rosszul trimmelt felületekre.
-
#10899
darthzannah
csendes tag
dandy91
#10898
-
Kicsipampam
tag
válasz
dandy91
#10879
üzenetére
A nézeten a vonalad felezőpontjára rajzolj egy pontot és akkor már a koordináta méretezésnél ki tudod választani. Modelltérben definiált koord. rendszer esetén modelltérben az origóba tegyél egy kis sugarú gömböt. Ennek a középpontját utána a rajz készítésénél ki tudod jelölni. (Rákeresek, hogy rajztérben meg lehet-e jeleníteni a modelltérben definiált koord. rendszert, vagy az origóját.)
-
Kicsipampam
tag
válasz
dandy91
#10877
üzenetére
Nem kell hozzá koordináta rendszer. Kiválasztod a koordináta méretezést, függőlegesen, vagy vízszintesen, majd dobálod a méreteket. Esetleg kiválasztod az automata méretezést, ahol megadod az origót, majd az x tengelyt és akkor automatán minden geo elem minden pontját rátesz mindkét irányban, azonban ez ritkán jó, esetlegesen sokat kell törölni.
[link] -
kpityu2
addikt
válasz
dandy91
#10796
üzenetére

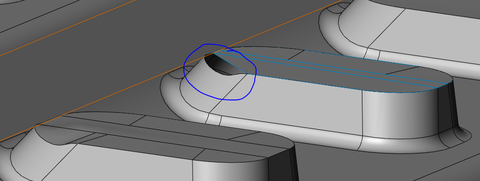

Töröld ki a hibásan trimmelt felületet elöször is. Utána megpróbálhatod a szomszédos elem ugyanolyan részét átmásolni. Vagy csak magát az elemet, vagy a fedőrészt, vagy akár az egész bütyköt is cserélheted, amelyik jobban működik. Ha szerencséd van elég pontos a határvonal, hogy testté vond össze. Ha nem, akkor manuálisan kell újrakészítened a hibás felületelemeket.
-
-
kpityu2
addikt
válasz
dandy91
#10778
üzenetére
Valahol visszagyűrődött az osztófelület kiterjesztés. Próbáld meg egészen kis ofszettel. Ha úgysem megy, akkor valahol olyan kiinduló szakasz van, amit csak kezelhetetlen irányban tud kiterjeszteni. A teljesen automata létrehozás csak nagyon egyszerű esetekben szokott működni, többnyire manuálisan kell összemókolni több részből.
-
Parson
addikt
válasz
dandy91
#10780
üzenetére
Annyi info alapján, hogy: 'cannot knit sheets together' plusz egy kép, amiböl csak az látszik, hogy tul sok elem van egyszerre kivalasztva, én se nagyon tudok sokkal többet mondani, mintsem, hogy próbálkozz több, kisebb lépéssel, pl elöször csak 2 db surfacet válassz ki, és ha akarod, akkor utána bövitgesd még, ha mindenképp kell, vagy próbálkozz egyéb megoldást találni. Biztos menni fog. Ha nem, ird le és mutasd be konkrétabban a problémát.
Szerk.: Ha csak 2 feature-t választottál ki, és a listában a surface-elemeket mutatja a Solid-Works, akkor sorry. Próbálkozz nem feature, hanem a konkrét surface darabok kiválasztásával, vagy elöszerkesztésével, mert lehet, hogy vhol egyszerüen nem értelmezhetö a kapcsolat az uj surface létrehozásához.
-
Che Éva
csendes tag
válasz
dandy91
#8213
üzenetére
Ahogy Kpityu2 mondta valóban sokáig -legalább egy év - próbálkoztam. Először a a ProE majd a Creo CAM moduljával. Végül ez utóbbiban értem, értünk el pici eredményt. Az esztergálás alapjait autodidakta módon (videó, angol szakirodalom) elsajátítottam (sok mindent nem tudok, illetve nem tudom, hogy jó-e úgy ahogy tudom). A marással sehogyan sem boldogultam. Végül a Miskolci Egyetem egy docenséhez könyörögtem be magamat és így kaptam 2-3 órás intenzív okítást. Ez elég ahhoz, hogy legyen valami elképzelésem, de nem vennem a bátorságot, hogy bármilyen tanácsot is adjak.
Most azt remélem, hogy az új, Espirit program amit megkaptunk az S&T-től, jobb oktatási háttérrel rendelkezik és ezzel megtudok rendesen tanulni dolgozni.
Sajnálom, hogy nem tudok segíteni. -
kpityu2
addikt
válasz
dandy91
#8201
üzenetére
Proe megmunkálásban nem szoktak röpködni az infók. Éva fórumtárs is küzdött ezzel a témával, nem sok eredménnyel (legalábbis a fórumon nem mutatkozott eredményesnek). Úgy tűnik ilyen célra nem nagyon használják a ProE-t errefelé. Talán mert évente cserélgetik a CAM modul beszállítóját.
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
kpityu2
addikt
válasz
dandy91
#8197
üzenetére
Az alaksajátosság felismerés és a pályagenerálás eléggé szoftverspecifikus. Ha nem adsz közelebbi infót, ne várd hogy tolongjanak az emberek. Tedd fel konkrétan a kérdést, és ha szerencséd van, kapsz hasznos választ. Amennyiben tutira akarsz menni, akkor pedig írsz egy levelet a supportnak és ők elmondják a dolgokat. Talán.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
