Új hozzászólás Aktív témák
-
válasz
távcsőves
#62
üzenetére
Igen, Nano méretűt nem tudok építeni, de amikor én elkezdtem (és akkor már jó ideje lehetett kapni mindenhol), akkor itthon 2000-ért akartak rendelni boltban üres Atmega328-at, Ebay-ről volt 800. Kész Arduino klón volt valami 3-4000, eredeti 10. Mivel rengeteg alkatrész volt itthon, 800 + egy USB illesztő árából megvolt, bootloadert írni meg szépen lehet Linux alatt párhuzamos porton is. Nem utolsó sorban tökéletesen ismerem a cuccot, meg megoldottam rá pár olyan lehetőséget, ami a gyárin nem volt. (30V-ig bármiről elmegy, autoreset jumper, plusz föld- és 5V kivezetések, stb.)
Úgyhogy összedobtam próbanyákra, és azóta is használva van, ha meg kész áramkörbe kell, akkor IC foglalat, és szépen beletervezem azt a pár alkatrészt, ami kell hozzá. Néha jobb beépíteni egy Nano-t, de nem mindig.
Később összeraktam egy 3,3V-osat is, na az nagyon gány lett.
-
távcsőves
senior tag
6 éve amikor először komolyan keresni kezdtem beszerzési forrást, volt pár nap, hogy azt gondoltam, megépítem. De végül inkább vettem egyet. Manapság viszont totál nem éri meg építeni. (Forintban értem, az építés öröme más. Azt nem lehet megvenni.) Uno és Leonardo amin a saját kis projektjeim kipróbálom, pro mini és nano amiket felhasználok a már kész projekthez. (Ezeket van, hogy 2-3db-ot veszek, mert még olcsóbb.) Illetve most vettem Attiny45 és 85-öt pár darabot. Szóval, ha egy darabot kellene vennem ehhez a projekthez, az egy nano lenne. 700Ft-ból biztosan letudva. Nem éri meg építeni.
-
#59
hcl
titán
hardstyler19
#56
válasz
hardstyler19
#56
üzenetére
Létezhet Arduinoból hamisítvány?
Az egész nyílt architektúrájú cucc -
#57
Huehue
csendes tag
hardstyler19
#56
Huehue
csendes tag
válasz
hardstyler19
#56
üzenetére
Amilyen egyszerű a program, valószínűleg bármelyikkel, feltéve, hogy a kFan0 .. kFan3 kezdetű sorokba a megcélzott példány lábainak sorszámát írod be.
A PC-s programnak meg teljesen mindegy, mivel használod.
-
#56
hardstyler19
csendes tag
hardstyler19
csendes tag
Sziasztok! Én arról szeretnék informálódni, hogy milyen típusokkal működik ez a program a Nano-kívül (beleértve a hamisítványokat is).
Köszi a cikket, szerintem hiánypótló.
(Legalábbis nekem) -
Teasüti
nagyúr
Filóztam már rajta, hogy írok egy-egy cikket a készülő projektjeimről, de a sava-borsa a munkának kő kemény kódolás. Ezzel hogy lehet megszólítani az egységsugarú user-t?
Mert az odáig oké, hogy bemutatom a berendelt breakout board-on lévő kacatokat, meg a legózást, na de hogy mutassam be a 30 KB-nyi kódot? -
#50
ghorinka86
csendes tag
ghorinka86
csendes tag
Gratula! Még ha nem is világmegváltó dolog, minden elismerésem! Köszönjük, hogy megosztottad!
-
Béééla
őstag
Valahogy így, ja, csak egy pár ohmos ellenállás a pwm vezetékre és ahogy említették, védődiódás FET a sima helyett hogy egészséges maradjon.
És most belenéztem: a nanoban mega 328p-s mikrokontroller van, az 1-es Timer 16 bites, emlékeim szerint 16 MHz-en fut a proci, így még előosztó nélkül is simán kijön belőle a 8 bites PWM és olyan frekire állítod be amilyet nem szégyellsz. Ha pedig még megszakítást is te írsz hozzá, akkor szanaszét tudod paraméterezni
-
Grat, ez jó
Amúgy ha átállítod a hardver osztókat, nem lehet a mért fordulatszámértékből visszaszámolni helyesre?@Teasüti : "XP óta meg már nem igazán kékhalálozik a Win."
Az előző melóhelyemen a 7 8 10 kékhalálozott eleget... Hardverhiba nélkül is. -
távcsőves
senior tag
Szép!
Egy éve volt egy írás pic alapon megvalósított ventivezérlőröl. Ezek után elkezdtem építeni a sajátom Arduino alapon. Te gyakorlatilag ugyanazt építetted meg. (Leszámítva a pc-s kezelő programot) A pontatlan fordsz. mérésbe belefutottam én is ha elkezdtem játszani a fast pwm opcióval. (Az időzités ugye.) Ezek után váltottam Arduino Leonardora. És itt már alakul amit szeretnék. A 25khz és pontos fordulatszám mérés. Nekem ez mániám lett. A másik ami fejlesztés alatt van, a cpu fan aljzatt álltalában pwm az alaplapokon. Ezen jel alapján szabályoznék majd több csatornát, természetesen beállítható offset értékkel.
-
buherton
őstag
Ez így nem jó. Induktív terhelés esetén a félvezetőket mindig védeni kell a megszakítás végett létrejövő áramlökésektől. Mielőtt bárki is tönkrevágná a FET-jét nézze meg a dokisban, hogy védődióát tettek-e be a gyártósoron, ha nem, akkor ezt pótolja plusz dióda hozzáadással.
-
Huehue
csendes tag

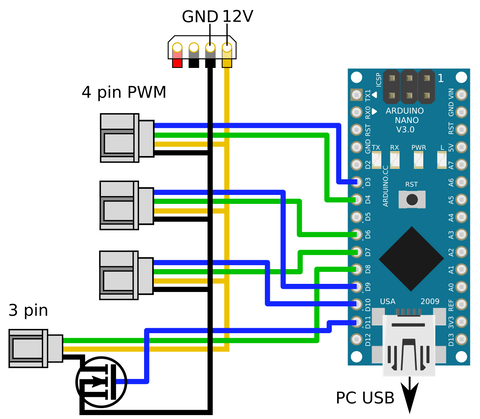

Az egyik csatlakozóhoz berajzoltam, hogy mire gondolok. Először így próbálnám meg, akármilyen olcsó N-csatornás FET-tel, de most nem garantálom, hogy ez így jó. Ki kell próbálni, nagy baj nem lehet.
(#40) WildBoarTeam: Ez nem csendes, ez néma
Fontos különbség. Vízzel nehéz néma rendszert építeni a pumpa zaja miatt. Biztos lehet, de tippem sincs, mennyibe kerül. -
Béééla
őstag
Simán, csak kicsit másként fog kinézni a bekötés, és legrosszabb esetben ventinként egy-egy FET is kell. De ugyanúgy PWM lesz a kulcs.
Mondanám hogy felteszek róla egy anyagot én is, de még csak az algoritmizálásnál tartok, még egy év minimum mire eljutok oda a tanmenetben hogy Arduinon ilyet mutassak be
A projekthez: nem rossz
Az elején azt hittem, hogy közvetlen rátapasztasz egy-egy hőmérőt valahova és magad méred ki. PC-n programmal lekérdezni "csalás"
Aki meg azt mondja "minek, tudja az alaplap" az nem érti, milyen örömet okoz ha az ember egy egész délutánt csesz el valamivel, amit 2$-ért megrendelhetett volna -
#40
WildBoarTeam
senior tag
WildBoarTeam
senior tag
Ötletes megoldás, bár a csendhez jobb, ha passzív hűtésben gondolkodsz vagy vizes rendszerre váltasz (mondjuk, akkor ugrik az alacsony költség).
Pár képet feltölthettél volna a cikk végére a kész rendszerről.
-
Huehue
csendes tag
Ez így ebben a kivitelben nem alkalmas. Ha kísérleteznem kellene vele, egyetlen FET-et használnék, hátha elég. Őszintén szólva azt sem tudom, hogy egy brushless DC fan képes-e szaggatott PWM tápról helyesen működni, vagy meg kell neki szűrni a kimenő jelet. Igazából azt javaslom, kérj segítséget valami elektronikai fórumon, vagy topikban.
-
#36
Sanchez638
addikt
Hieronymus
#3
Sanchez638
addikt
válasz
Hieronymus
#3
üzenetére
A pwm szabályzás úgy is működik, hogy csak a pwm szálakat kötöm át és az energiát meg pl egy molex-ről kapja,
-
Teasüti
nagyúr
Nem a fordulatot szabályzod, hanem a feszültséget vagy kitöltési tényezőt.
Különböző típusú ventik is vígan mennek ugyanarról a csatornáról, ugyanazzal a kitöltési tényezővel.
Most, hogy 50%-hoz 230-as fordulat társul, vagy 1200 rpm az mindegy a szabályzás szempontjából. -
Huehue
csendes tag
(#20) zsoltti: Köszi, hogy kiszúrtad
(#26) buherton: Vezérlő. Bár attól függ, hogy nézed. A hőmérséklet függvényében vezérel, ezért, ha PC-stűl nézed az egész rendszert, akkor szabályzó.
(#27) Karesz85: Nem tudom, nem jártam utána. Ha rajtam múlna, valami olcsó FET-et használnék, annak nem kell bázisellenállás, meg a 700 Ft-os Arduinot sem félteném egy ventilátortól és diódát sem használnék. Ha nagyon óvatos akarsz lenni, kérdezd meg valami elektronikai fórumon, nekem nincs tapasztalatom. Viszont a PWM frekvenciát biztos feljebb venném, ha már ott vagy, hogy csak be kell kapcsolni, abban tudok segíteni
(#28) Nerazim: Igen. -
SutPet
aktív tag
-
#25
bambano
titán
Hieronymus
#23
bambano
titán
válasz
Hieronymus
#23
üzenetére
ez van a cikkben:
"Ha antisztatikus zacsiban kapjátok az Arduinot, benne hagyhatjátok, a tüskesorral átszúrhatjátok és a csatlakoztatott aljzattal rögzíthetitek" -
Huehue
csendes tag
kicsit
(#19) SutPet: Így, ebben a formában nem, de kis kiegészítéssel lehet. Kb. egy tranzisztorra és egy kondenzátorra lenne szükség ventilátoronként, és kb. négy sort be kellene szúrni az Arduino programkódjába (ld. 4. oldal). A kiegészítő alkatrészeket a ventilátorok csatlakozójába lehetne integrálni.
-
#23
Hieronymus
veterán
bambano
#22
-
fogtunder
nagyúr
azért 4 pwm port még az olcsóbb Z szériás lapok nagyobb részén sincsen (nekem az MSI Z97 G43-on 3db van), és csak ezért megvenni valami nagyon durva lapot teljesen felesleges annak, aki nem akar tuningolni és egy VGA van a gépében. plusz a kedves alaplap gyártók szeretnek olyan helyre rakni venti csatikat, ahol rájuk lóg egy nagyobb VGA. persze elosztókat lehet használni, de ezek csak olyan esetben ajánlottak, mikor azonos típusú ventiket raksz rájuk.
szóval nem egy elvetendő alternatíva egy ilyen kis vezérlő, pláne, hogy a bekerülési költsége minimális.
-
#18
Hieronymus
veterán
Huehue
#12
-
-
vadkörte
addikt
Sok sikert a Speedfan-hoz. A Gigabyte GA-B150M-DS-3H alaplapomat egyáltalán nem ismeri fel.
Innentől kedve, vagy alaplapi vezérlést használok, vagy barkácsolok...(#13) Teasüti:
Nem is tudom. Talán eltérő ventilátor méret? Tegyük fel, van a rendszerben 4 db venti. 1 db 80mm, 2 db 140mm és 1 db 230mm. A lapodon meg kemény 1 db vezérlőcsatlakozó. Mihez fogod viszonyítani a fordulatszámokat? A 80-ast olyan fordulaton akarod járatni, mint a 230-ast? Akkor az sok levegőt nem fog szállítani. Vagy fordítva? A 230-as forogjon a 80-as sebességével? Na persze, a ház meg kirepül az ablakon...Az, hogy valami Neked nem fontos, másnak még az lehet.
-
#15
kormoskandur
tag
kormoskandur
tag
jó írás
-
Huehue
csendes tag
-
Teasüti
nagyúr
Értem, és elismerem ezeket az igényeket.
Ha nincs kompatibilis szoftver, akkor valóban csak a hardveres megoldás marad.Egy dologra viszont még kíváncsi vagyok, mi szükség van független csatornára minden egyes ventihez?
Milyen logikát találtál ki, vagy mondjuk miben különbözteted meg a gépház hátulján lévő(ket) a tetején lévő(k)től? Most csak a hasamra ütöttem, de érted. Tehát van mondjuk 3 házhűtő, akkor ezek szerepükben miben különböznek, hogy egymástól függetlenül kelljen szabályozni őket?
Mert amit felsoroltál, az nekem 3 csatorna (cpu, ház, vga kieg. hűtő). Ennyi azért szokott lenni az alaplapokon. -
Huehue
csendes tag
Nem tudtam máshogy kielégíteni az igényeimet, nekem nem elég egy 20 wattos PC.
Az én alaplapom nem tud 200 RPM-re leszabályozni ventilátorokat, pláne nem hármat, pláne nem a GPU hőmérsékletétől függően és egymástól függetlenül.
A fő problémámat az adta, hogy az összes alaplapi vezérlő a CPU hőmérséklete körül forog, ami csúcson 70 W-ot fogyaszt és egy hatalmas toronyhűtő van rajta. Egy krumplival is hűvosen lehet tartani.
A projekt kiötlésekori GPU-m 250 wattot fogyasztott és elég vékonyka volt rajta a hűtő. Az egyetlen megoldás az volt, hogy a videokártya alá rakok egy ventilátort, amit intenzív használat alatt feltekerek.
Ezzel a szabályozóval megadhatok négy független, precízen kialakított hőmérsékleti görbét, ami több, mint amit néhány félvezetővel meg forrasztópákával el lehet érni.
Teasüti: A Speedfannal tényleg lehet, hogy ugyanezt meg lehet csinálni, de az én alaplapomat sajnos nem tudja vezérelni.
-
Teasüti
nagyúr
Speedfan?
Azzal aztán olyan grafikont lehet rajzolni, ami tetszik.
Bármit bármi alapján tud szabályozni.
És 0-100% között (a szoftver legalábbis). Nálam leállnak a ventik 50% alatt, ezen az értéken meg amúgy is 5V-nak megfelelő fordulaton járnak, az alá menni meg már minek? Légszállításról már nem igazán lehet beszélni ilyen tessék-lássék fordulatokkal, akkor már inkább álljon.
Aztán én speciel meg nem látom értelmét, hogy minden venti külön csatornán legyen, nálam pl az összes házventi egy csatornán van, a CPU másik csatornán és ezzel a kettővel el van intézve az egész gép. VGA-nak meg nem kell dedikált vezérlő, bár külön van szabályozva az is (nem értem amúgy gyárilag miért lövik be olyan gyengére, hisz 30-40% fölé soha nem is megy gyárilag - fel kell tolni porszívó fokozatra és nem fogja befűteni a házat sem, már ha kifelé tolja a levegőt). -
dqdb
nagyúr
Sok alaplapon nem áll rendelkezésre elegendő számú és/vagy típusú vezérlő még ma sem. Sok alaplap csak 50%-ig hajlandó levenni a PWM-es szabályozást. Megfelelő logikát programozva lehetőséged van a ventilátorok teljes leállítására is, míg ezt csak az alaplapok töredéke tudja.
Szép munka!
-
fogtunder
nagyúr
az alaplapod tud VGA hőfok alapján házventit szabályozni? linket kérek
én most éppen azzal szívok, hogy az overkill CPU hűtés miatt az i5-4440 35 és 44 fok között ingadozik és az MSI command center nem nagyon van felkészítve arra, hogy ilyen kis léptékekben definiáljuk a dolgokat, a VGA viszont elég szépen alá tud fűteni a dolgoknak terhelésen, és akkor fel kellene tekerni a fordulatot, hogy kitolja a házból a meleget.
-
Teasüti
nagyúr
Szép munka!
Szeretem az Arduinós projekteket!
De még mindig nem tudom felfogni miért jó külön ventivezérlőt használni az alaplapi helyett? (Főleg ahol külső hőmérőket használnak, nonszensz!!) Athlon64 óta vannak komolyabb gépeim és már akkor is alapvetés volt a vezérlés akár BIOS-ból, akár Win alól.
A BIOS-os még a kékhaláltól se jött zavarba.
XP óta meg már nem igazán kékhalálozik a Win. -
#6
beis-compo
tag
beis-compo
tag
Szép munka, és dicséretes hogy közkincsként közreadtad!
-
szaszlaci
addikt
Szeretem a csendet.
Az én legújabb rigolyám a csend.
Hát akkor ne négy ventilátoros rendszerekben gondolkodj. Lassan tíz éve kezdtem én is el, és messze a legjobb megoldás lett (számomra) a kis fogyasztású (~20 W) PC. Volt passzív is, de a legésszerűbb egy ilyesmi rendszer nagyon alacsony légáramlással történő segítése, ahol a legtöbbet az egyedi ház kialakításával lehet elérni. (Abból is csináltam vagy 6 -- 8 darabot, mire ez a mostani tényleg ideálisra sikerült.)
Plusz a venti nem közvetlen felfogatása, mert a rezgés lesz már a legnagyobb gond.
Ventivezérlésre meg tényleg minden alaplap képes már.Ettől függetlenül a megvalósításod szép és jó.
-
#3
Hieronymus
veterán
Ez egy jó írás.
Bemutatja egy feladat megoldásához vezető utat.A szabályzást egyszerűbben is meg lehet csinálni. Néhány forrasztás és némi kábel elegendő. A PWM szabályzó jele tovább vezethető, akár a gépben lévő összes ventilátorhoz. De ettől függetlenül nem rossz a megoldás.
Csak így tovább. További megvalósított ötleteket szeretnék látni. -
svgyula
addikt
Szia! Azt hittem ez valami több éves cikk
aztán látom, hogy mai. Amit csináltál az szép és jó is de az én "gagyi" két éves alaplapom szoftvere ezt már tudja. A gépembe hangosabb a HDD mint a ventilátorok. Én inkább a hiba okát a ventilátorokban kerestem volna. Jó minőségű csendes ventilátor esetleg a nagyon melegedő rendszernek egy jobb hatásfokú folyadékhűtést házon kívül és a 2-3 havi teljes tisztítás a kulcs a csendes géphez. Én ezt egy másik területen használnám! Ettől függetlenül gratula az ötlethez!
aztán látom, hogy mai. Amit csináltál az szép és jó is de az én "gagyi" két éves alaplapom szoftvere ezt már tudja. A gépembe hangosabb a HDD mint a ventilátorok. Én inkább a hiba okát a ventilátorokban kerestem volna. Jó minőségű csendes ventilátor esetleg a nagyon melegedő rendszernek egy jobb hatásfokú folyadékhűtést házon kívül és a 2-3 havi teljes tisztítás a kulcs a csendes géphez. Én ezt egy másik területen használnám! Ettől függetlenül gratula az ötlethez!
