Szirty
őstag
Szevasz Jimmy8!
"Akkor azt kérdezném, hogy te melyik ablakon állítottad be a D100 és D110 területeket?"
"Én a képen a jobbról látható ablakban töltöttem ki.... Majd a "save in Project"-et választva elmentettem. Mit kellene még csinálnom?"
Igen, ezzel lemented a projectbe, azaz file-ba.
Ha a PLC-be is le akarod tölteni, akkor az "online" menüben válaszd a "Transfer To PLC" pontot

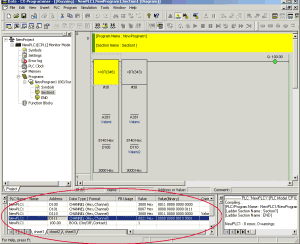

Akko rmár a pLC-ben (ezesetben a szimulátorban) is az a tartalom lesz, amit a képernyőn látsz. De ilyenkor jobb a watch ablak (lásd fent) mert nem kell külön töltögetni, AMit beírsz, az azonnal megy a PLC-be és egyből azt látod ami a PLC-ben van. Pl. azonnal látszik ha megváltozik a tartalom. -
Szirty
őstag
Hali Jimmy8!
A 3026 Hex szám szépen változik (éppen 16ó 30p 26mp volt), de az alól lévő szám sajnos nem a beállított értéket mutatja . Gondolom ott annak kellene futás közben megjelennie...
Kipróbáltam, nekem működik, az utasítás alsó sorában a D100 és D110 DM memória pillanatnyi tartalmát mutatja.
Neked ott 0000 van!
Azt látom, hogy a vélt memóriatartalmat jobb oldalon mutatod a képen, de szerintem az nem az online adat. Betöltötted a PLC-be?

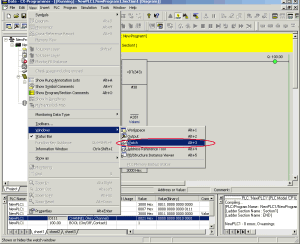

Használd ilyenkor inkább a a watch ablakot az online adatok átírására és kijelzésére. -
Szirty
őstag
Hali Jimmy8!
Ez így kevés infó.
Az ER flag mit csinál a nem működő összehasonlítás után? =1?
Mi van a D0 és mi a D10-el kezdődő címeken?Ettől függ minden.
Vélkeményem szerint az a baj, hogy a D0 és D10 címeken nem BCD adat van, vagy az ott lévő BCD adat nem felel meg az időt leíró számok definíciójának (Pl. 87 óra 98 perc, stb). -
Szirty
őstag
Hali Jimmy8!
"Jól gondolom, hogy a bemenetet csak úgy tudom vezérleni, ha 24VDC tápot kacsolok rá, azaz a 24 volt egyenáram kapcsolásával lehet a beneteket kapcsolni?"
Igen. A bemenetre 24V DC feszültséget kell kapcsolni a bemeneti csoport COM kivezetéséhez képest. A polaritásra nem érzékeny.
"És azt jól látom, hogy ehhez a PLC-hez nem kell külső táp, mert a kimenti oldal alsó és felső sorának első csatlakozópontja a 24VDC táp?"
Így van. Van egy 24V segéd táp kimenete. Írja is az ábra alatti szövegben, hogy a váltóáramú táplálású típusoknak van a +/- kivezetéseken 24V feszültség forrása, ami felhasználható a bemenetek táplálásához.
"A kimeneti oldalon viszont külön relé nélkül egy ből a kimenetről kapcsolhatóak nyugodtan a 230V-os hálózati fogyasztók (persze figyelve kapcsolt áramerőssére)"
Igen, ahogy mondod. A terhelést figyelembe kell venni.
-
Szirty
őstag
Hali Jimmy8!
"Szakdolgozatom készítem, és mivel sajnos nincs külső konzulensem egy-két dologban van egy kis "homály", vagyis nem tudom jó irányban indultam-e el."
Én felajánlom a magam segítségét. Szívesen segítek, ha tudok. De kizárólag itt a fórumon.
"de sajnos nagyon szorít a határidő..."
Akkor ne sokáig halogasd azokat a kérdéseket.
