  válasz Sztojcsi #15892 üzenetére

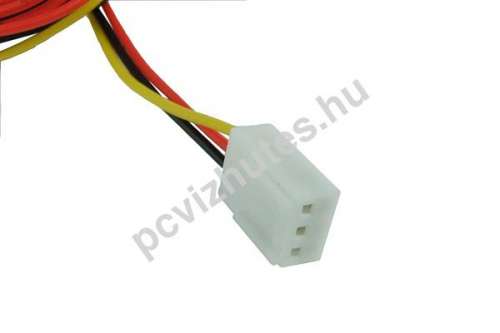

  Előbb néhány szó a ventilátorcsatlakozók kiosztásáról. Ez itt egy 3 érintkezős ventilátor csatlakozó:


  Bekötése:

  1 --- GND --- fekete
  2 --- +12V --- piros
  3 --- jeladó --- sárga (kimenet, a fordulatszám kijelzéshez)

  Általában ilyen egy házventilátor csatlakozója, amit közvetlenül az alaplapra dughatsz. A te Chieftec tápegységed ventilátorán 2 pin-es csatlakozó van, bekötése:

  1 --- GND --- fekete
  2 --- +12V --- piros

  Az eljárás:
  Levágod a tápod ventilátorának csatlakozóját úgy, hogy legalább 5-10 cm hosszú vezeték maradjon rajta a kényelmes szerelhetőség miatt. Lecsupaszolod a két vezeték végét úgy 1-2 cm hosszan. Ha tudsz forrasztani, akkor elég rövidebb darabon, ha nem tudsz forrasztani, akkor a vezetékek összesodrásához hosszabb darabon szed le a szigetelést a vezetékek végéről.

  A 3 pin csatlakozós ventilátorodról is vágd le a csatlakozót. Itt is a fekete és a piros vezeték végéről szedd le a szigetelést. Ezután egyesítsd a vezetékeket, a feketét a feketével, a pirosat a pirossal. Használj forrasztópákát, vagy ha nincs, akkor csavard össze a vezetékeket.

  Ezután gondosan szigeteld a kiálló fémes részeket. A harmadik, sárga vezeték végét is szigeteld le. Ezzel készen is vagy.

  Lenne itt még egy másik módszer, ekkor nem kell vezetékeket elvágni, de ehhez kis ügyesség is kell.

  Ha megvizsgálod a csatlakozókat, akkor egyik oldallapjukon 2-3 kicsiny, téglalap alakú nyílást találsz - annyit, ahány vezetéke van a ventilátornak. Itt kilátszanak a vezetékek végén levő fém érintkezők. Észreveheted, hogy kis kiemelkedések, pöckök tartják helyükön az érintkezőket. Ezt a rugalmas pöcköt kell lenyomnod egy hegyes szerszámmal, miközben a hozzá tartozó vezetéket hátrafelé húzva, kihúzhatod a csatlakozóból. Ekkor előtted lesz a vezeték a végére préselt érintkezővel. Ezután a pöcköket óvatosan görbítsd kifelé, vissza eredeti helyzetükbe. Most a vezetékeket bedughatod a tápegység ventilátorának hasonló módon már felszabadított csatlakozójába, a megfelelő lyukba. Az érintkező pöcke be fog kattanni az oldalsó nyílásba és megakadályozza az érintkező kicsúszását a csatlakozóból.

  Így simán kicserélheted az új ventilátoron levő 3-as csatlakozót a tápventilátoron levő 2-esre. A kiszabadult harmadik, sárga vezeték végét szigeteld le.

• #15889 Algol senior tag Sztojcsi #15887

  Új Válasz 2014-01-10 07:55:18 #15889

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Algol

  senior tag

  válasz Sztojcsi #15887 üzenetére

  Nem írtad a tápod típusát, így látatlanba a
  Jamicon KF1225_1HR01 (120x120x25) ventilátort javaslom, a Lomex-ben kapható, ára kb. 1.120 Ft. Adatai:
  80,5 CFM, 3,6 mm-H2O, 38,5 dBA, 0,35A, indító fesz.: 5V, 2200 RPM, Long Life HTLS Bearing.
  Majdnem mindegyik 12 cm-es ventilátor helyettesítésére jó.

  Egyébként megfelelő ventilátor esetében a 3 vagy 4 tűs csatlakozó sem akadály, legegyszerűbb levágni a csatlakozókat, némi vezetéket hagyva a tápegység ventilátorának csatlakozóján, majd a megfelelő vezetékeket összeforrasztani (összesodorni), végül leszigetelni.
