Az ITX szabványt a VIA alkotta meg 2001-ben, mely eredetileg 21,5x19,1 cm volt, mára 17x17 cm-re redukálódott. Felhasználási területe igen széles, egyformán alkalmazzák otthoni felhasználók, mind nagy cégek különböző beágyazott rendszerekhez. Ipari területen különböző célokra felhasznált gépekhez szolgálnak alapul pl. CNC maró gépekhez, vagy ATM automatákhoz stb. A szabvány leírása a formfactors.org-on található meg. Amit érdemes kiemelni, hogy a mini-ITX kompatibilis az ATX és mATX szabványokkal - a csavarhelyek, a hátlapi panel és a bővítőkártya elhelyezése is megegyezik -, így egy mITX alaplap gond nélkül beszerelhető szabványos mATX és ATX házakba is.
Új hozzászólás Aktív témák
-
HookR
addikt
"Hivatalos referenciamodell ezúttal sincs, így a fogyasztás szempontjából lényegében annyi az ajánlás, hogy az alapértelmezett órajel mellett maximum 75 watt legyen a TDP. Az NVIDIA nem ajánl 6 tűs PCI Express tápcsatlakozót, de nem is tiltja meg a gyártóknak a használatát, ha a nagyobb mértékű gyári tuning ezt esetleg igényelné." - PH hír
-
HookR
addikt
EVGA GTX 1650 SC Ultra Gaming (04G-P4-1057-KR) és SC Ultra Black Gaming (04G-P4-1055-KR) hivatalos oldal
- 202 x 111 mm
- Dual slot=========================================
EVGA GTX 1650 XC Gaming (04G-P4-1153-KR) és XC Black Gaming (04G-P4-1151-KR) hivatalos oldal
- 190 x 111 mm
- Triple slot=========================================
EVGA GTX 1650 XC Ultra Gaming (04G-P4-1157-KR) és XC Ultra Black Gaming (04G-P4-1155-KR) hivatalos oldal
- 202 x 111 mm
- Triple slot=========================================
Gainward GTX 1650 Ghost és Ghost OC hivatalos oldal
- 170 x 99 mm=========================================
Gainward GTX 1650 Pegasus / Pegasus (DVI) / Pegasus OC / Pegasus OC (DVI) hivatalos oldal
- 145 x 99 mm=========================================

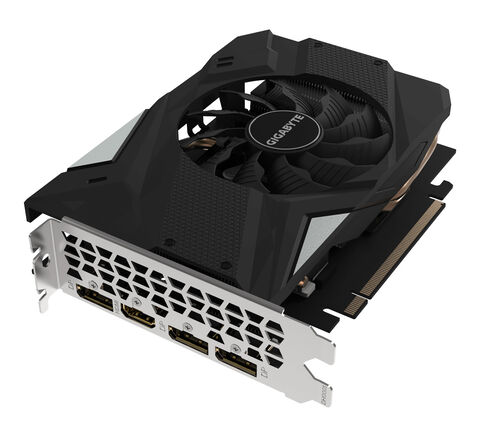

Gigabyte GTX 1650 Mini ITX OC 4G (GV-N1650IXOC-4GD) hivatalos oldal - [link]
- 152 x 114 x 36 mm=========================================
Gigabyte GTX 1650 OC 4G (GV-N1650OC-4GD) hivatalos oldal - [link]
- 191 x 112 x 36 mm=========================================

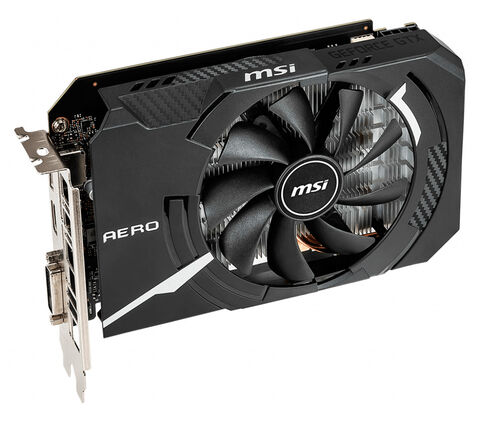

MSI GTX 1650 AERO ITX 4G OC hivatalos oldal - [link]
- 170 x 111 x 38 mm=========================================
MSI GTX 1650 Ventus XS 4G OC hivatalos oldal - [link]
- 177 x 111 x 38 mm=========================================

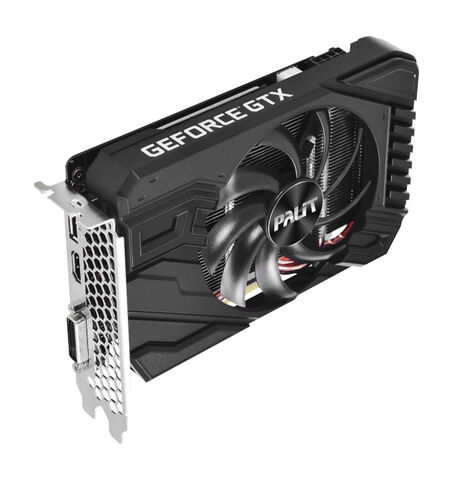

Palit GTX 1650 StormX / StormX+ / StormX OC / StormX OC+ hivatalos oldal
- 145 x 99 x 40 mm=========================================
Palit GTX 1650 Dual és Dual OC hivatalos oldal
- 170 x 99 x 40 mm=========================================
Zotac GTX 1650 OC (ZT-T16500F-10L) hivatalos oldal - [link]
- 151 x 111 x 39 mm=========================================
-
HookR
addikt
válasz
KaiotEch #45663 üzenetére
Ha nem tetszik a félpasszív SFX táp gondolata, mert nagyobb ventilátort szeretnél, tehetsz beléjük SFX-L tápot is. Akár teljesen passzívat is: Silverstone NJ450-SXL
-
HookR
addikt
válasz
KaiotEch #45661 üzenetére
"Ez a DNK Prime kapható valahol?"
A honlapjukon keresztül közvetlen. Úgy látom, időközben a "DNK" lekopott a nevéből és végül a Luna Design Prime-nál sikerült megállapodni."Valami más alternatíva?"
Pl. Raijintek Ophion -
HookR
addikt
válasz
czombos #45656 üzenetére
A 95x95 mm az Intel által előírt szabadon hagyandó térrész alapterülete a foglalat körül. Az lenne a meglepő, ha az NH-L9i nem férne el. Érdekesebb kérdés, hogy mennyire szabad a szellőzése?
Akkor elvileg az IS-60 is elfér. Itt találsz méretezett rajzot róla. Ebből a 95x95 mm-ből kilógó részek legalacsonyabb magassága (27,9 mm) érdekes, amihez még hozzá kell adni ~8 mm-t (CPU teteje az alaplap nyákjától). Ráadásul a kinyúló rész, amerre a hőcsövek vége néz, nem is feltétlenül kell, hogy az alaplap hátlapi csatlakozói felé nézzenek.
-
HookR
addikt
válasz
czombos #45642 üzenetére
Az NH-L9i elfér, igen. Milyen proci lesz benne?
Van rá esély, hogy az ID-Cooling IS-60 is elfér, de:
- ismerni kellene a foglalat körüli akadályok távolságát és magasságát, beleértve a leendő memória magasságát is.
- mindössze 1mm maradna a hűtő és ház perforált burkolata között.
- a csendes működés érdekében valószínűleg érdemes lenne lecserélni a gyári 120x15mm-es ventit egy Noctua NF-A12x15-re. -
HookR
addikt
Asus ROG STRIX X570-I Gaming-ről, meg talán egy Impact szériás Mini-ITX alaplapról csiripelnek a verebek a nyárra - tomshardware.com
-
HookR
addikt
válasz
hegegabi80 #45448 üzenetére
"...ATX táp 86mm, az sfx 60..."
Az SFX 64 mm. -
HookR
addikt
válasz
DoItYourself #45329 üzenetére
"Ill. Sharkoon QB One esetén mit értenek az alatt, hogy moduláris táppal nem kompatibilis?"
A moduláris tápnál nem tudnak rögtön a táp hátoldalától elfordulni a vezetékek a Molex csatlakozók miatt (+12 mm akkor is, ha a tápba épített csatlakozók egy síkban vannak a táp burkolatával. Ha még azok is kilógnak, akkor több.), azaz szimplán több helyet igényelnek. A Sharkoon QB One-t épp csak a nem moduláris, 140mm mély ATX tápokhoz méretezték.
Amúgy a megkötés csak az ATX tápra vonatkozik:
"(not compatible with modular ATX power supplies)"Akár már egy moduláris SFX-L táp is jó lehet a 130mm-es mélységével, de a sima SFX biztosan.
-
HookR
addikt
"Szerintem 1az1-ben ghost s1 koppintas"
Az lenne a jobbik eset, ha tényleg egy az egyben másolat lenne. Ám amennyire vonzónak tűnik a beállított képek alapján, annyira kiábrándító a belseje a tüzetesebb szemrevételezése után. Mintha a vázszerkezet tervezését egyszerűen félbehagyták volna... Így hogy a tető sem merevíti csavarkötéssel a házat, érthetetlen számomra miért nem lett robosztusabb a központi 'gerinc' lemez. -
HookR
addikt
válasz
Pete55555 #45282 üzenetére
Már vannak tesztek.
EVGA GTX 1660 Ti XC Gaming:
- Anandtech
- GamersNexus
- TechPowerUp
- Tom's HardwareEVGA RTX 2060 XC:
- HotHardware
- LegitReviews -
HookR
addikt

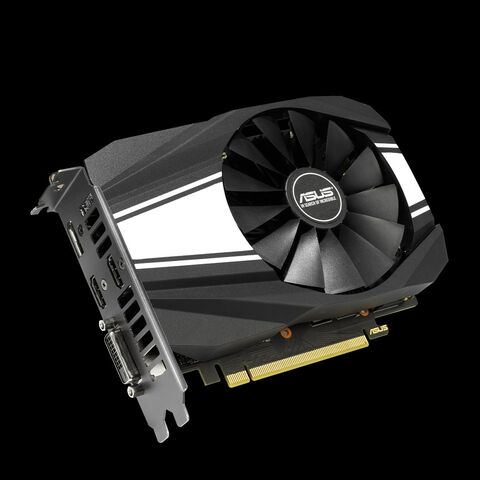

ASUS Phoenix GTX 1660 Ti 6GB és 6GB OC hivatalos oldal - 6GB / 6GB OC
- 174 x 121 x 39 mm=========================================

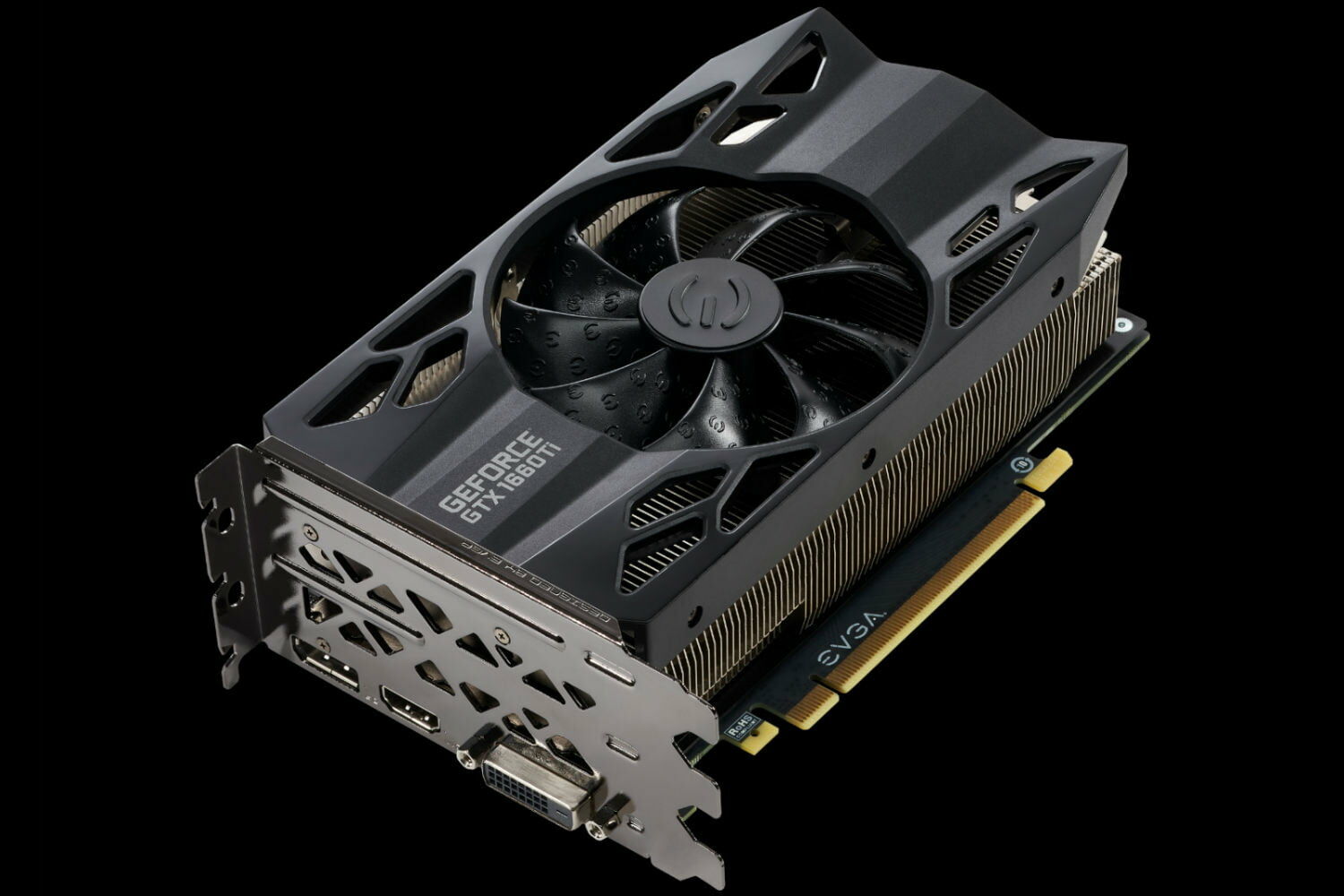

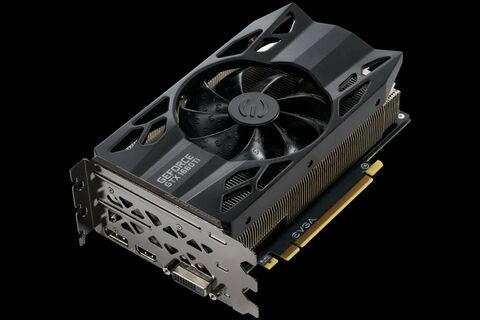

EVGA GTX 1660 Ti XC Gaming és Black Gaming hivatalos oldal - Gaming / Black Gaming
- 190 x 111 mm=========================================
Gigabyte GTX 1660 Ti 6GB Mini ITX OC hivatalos oldal - [link]
- 170 x 121,3 x 36,4 mm=========================================
MSI GTX 1660 Ti AERO ITX 6G és OC hivatalos oldal - 6G / 6G OC
- 178 x 126 x 41 mm=========================================
Palit GTX 1660 Ti StormX és StormX OC hivatalos oldal - StormX / StormX OC
- 168 x 122 x 40 mm=========================================
-
HookR
addikt
válasz
D1Rect #45275 üzenetére
Pl.: Silverstone NJ450-SXL-nek jó eséllyel nem fog elindulni a ventilátora. Feltéve, hogy megfelel a hosszabb, SFX-L méret.
De a Corsair SF450 / SF600 / SF750 sem az a sűrűn bekapcsolgatós fajta. Első kettőből van Gold és Platinum is, a 750-esből csak Platinum. -
HookR
addikt
Sajnos nem. SFX táp + dual slotos dVGA + burkolat alsó hangon 171mm szélességet eredményez, de ebben se a köztük hagyott távolság, se az ehhez igazított házszerkezeti elemek nincsenek benne. Utóbbiak miatt igazából a dVGA-t sem rakhatod teljesen a burkolat mellé, ott is kell hagyni plusz távolságot. Reálisan olyan ~180mm alatt nem állna meg. Az a baj az SFX táppal, hogy elfordítva (Lásd: Dan A4-SFX) nagyon megnöveli a hosszt, DVGA mellett keresztben meg 105-110mm körüli CPU-hűtő helyet ad ki, amire nincs feltétlenül szükség. 90mm-be már bőven jó top-flow hűtők elférnek ~25mm vastag ventivel.
TFX táp arányai jobban passzolnak ehhez az alkatrész-elrendezéshez, de abból meg elég gyér a választék. Nem is tudom van-e félpasszív változat. -
HookR
addikt
válasz
imibogyo #45251 üzenetére
"Sajnos... ...nem látszódik minden részlet"
Kíváncsian várom a kiérlelt változatot!(#45252) mpierre: "És akkor még nem számoltál azzal, hogy mi lenne ha vízhűtés is kerülhetne bele...
"
De. És arra jutottam, hogy nem lesz benne víz, mert sok a luk és csak kifolyna.(#45253) Duracellm...: "Nekem eddig mm-re pontosan össze jöttek a levegős, vizes projektek, kábelhosszok is, elsőre. Egy likat nem kellett még arrább reszelni. Nem szorul, nem feszül össze semmilyen alkatrész, de jellemző, hogy egy papírlapot már nem tudsz közéjük csúsztatni."
Akkor már csak egy kérdés maradt. Gyártást vállalsz?(#45254) DanielLong: Még nincs. Felszedett néhány decit a legutóbbi változathoz képest: 166 x 266 x 232 mm (12mm-es talppal együtt) - 10,24l
(1-2 mm változás még előfordulhat.) -
HookR
addikt
Amikor már úgy tűnik, hogy végre sikerül ráfordulni a célegyenesre, mindig jön egy "Mi lenne ha még...?" pillanat és a véglegesítés nyúlik, mint a rétestészta.
A felhasználóbarát szerelhetőség átgondolásánál kiderült, hogy a tető levehetősége szükségszerű, ezért az alaplapi tálca első felének rögzítését újra kellett gondolni, ami hozadékként megnyitotta az utat alul 2db 120mm-es venti számára. Ami meg lehetővé tette, hogy 3,5"-es HDD 120mm-es ventivel együtt is elhelyezhető alul, nem csak a 140mm-es venti helyett.
Az új rögzítésnél felmerült, hogy akkor már a táptól hátrafelé az egész belső hóbelevancot (alaplap, dVGA, hátlap) át lehessen fordítani fejjel lefele (a hátlap variálható elrendezésének megőrzésével), hogy opcionálisan a 140mm-es venti (az alaplap fölé) a tető alá kerüljön, mert az talán mégiscsak szerencsésebb a különböző ventilátorok összedolgozása szempontjából. Megoldható ugyan, de cserébe csorbult a belső vázszerkezet egyszerűbb, letisztultabb mivolta. Nem vagyok vele maradéktalanul elégedett, lehet nem éri meg a vesződséget.
Aztán felkerült a TFX táp is a kompatibilitási listára, mert amellett már hosszabb, dual ventis, dual slotos dVGA is elfér, a ház elejéig előrenyúlva, max 248mm-es hosszban. Emiatt megint kell kicsit gyúrni a szerkezeti megoldásokon. Kis trükközéssel megoldható, de hogy mellette egyszerű és letisztult is maradjon, az már keményebb dió.És akkor... mi lenne, ha még... combosabb paneltáp + LED táp (amit az alsó 120mm-es venti szellőztetne) + 248mm hosszú dVGA kombó is felkerülne a kompatibilitási listára?
-
HookR
addikt
válasz
Archttila #45234 üzenetére
Jelenleg így néz ki (33-37-es képek): [link]
- Előlapba simuló fém power gomb. (Felvettem néhány újabb tételt az alkatrész-kompatibilitási listára, ezért kizárásos alapon - néhány mm mozgástérrel - a helye fix.)
- Fedlap jobb elején 2db USB3.x Type A. (Itt 12 x 56 mm-es téglalapon belül lehet elhelyezni IO csatit/nyomógombot. Pl. lehet akár 1db USB Type A + 2db audio csati, vagy 1db USB Type A + 1db audio csati + 1db reset gomb.)Illetve arra gondoltam még, hogy a reset gombnak funkciójából kifolyólag talán nem feltétlenül kell elől, szemelőtt lennie. Mehetne eldugottabb, de ennek ellenére könnyen hozzáférhető helyre, például valahova a hátlapra.
(#45236) Speed(R): Most lényegében arra voltam kíváncsi, hogy a jelenlegi kötöttségekkel milyen mértékben lehet lefedni a szélesebb körű igényeket. Meglepetésemre nem is olyan reménytelen a helyzet.
-
HookR
addikt
Közvélemény-kutatás! Szerintetek melyikből hány darab kell egy Mini-ITX házra előlapi kivezetésnek az alábbiak közül? Törekedve a letisztultság és használhatóság egészséges egyensúlyára.
- Power gomb
- Reset gomb
- USB3.x Type A
- USB3.x Type C
- Audio Out
- Audio MicElegendő a Power + 2db USB 3.x Type A, audio csatik és reset nélkül?
-
HookR
addikt
"...a hülye feltöltési limit miatt bénázok."
Töltsd fel külső tárhelyre és linkeld be az albumot! Pl. Google Photos / Photobucket / Dropbox"Most csak a kevés megoldható negatívumot soroltam fel, amit teljesen bőven ellensúlyoz az összes pozitívum, amit szintén leírok, ha valakit érdekel."
Kiváncsian várjuk. -
HookR
addikt
válasz
Pgraph #45122 üzenetére
Széleskörű tapasztalatot a rétegigény mivoltuk miatt egészen a mai napig nem sikerült felhalmozni. Sikamlós témakör, ezért itt a topikban is kerülgetjük, mint a forró kását. Általánosságban elmondható, hogy a csábítóan olcsó változatokat leginkább saját felelősségre... Ez nem feltétlenül jelenti azt, hogy rosszak, csak nyugodt szívű ajánlást ne várj rájuk. Árnyalja a képet, hogy talán a Realan-ról szvsz már elmondható, hogy nem egy dzsunka gyártó, hanem komolyabb, törekvő cégnek számít (legalábbis kínai viszonylatban mindenképp).
A PicoPSU és paneltáp között a legnagyobb különbség, hogy az előbbi konkrétan a mini-box.com-on kapható néhány - közvetlen Molex tápcsatiba dugható - DC-DC (panel)táp márkaneve, míg utóbbi gyűjtőnév. (Lásd pl.: Hungarocell/Nikecell és a habosított polisztirol lemez viszonyát) A köznyelv az egyszerűsítést szereti a cirkalmas körülírások helyett.
Most, hogy már számosmásolataalternatívája van a PicoPSU-160-XT-nak, úgy gondolom a félreértések elkerülése végett ezt fontos nyomatékosítani.Mivel a Realan H60-ban nem igazán van hely nagyobb paneltápnak és kábelkötegnek, a formátum kérdése viszonylag könnyen el is dőlt.
Táp méretezésénél az egyik legfontosabb szempont a +12V-os ág huzamosabb ideig fenntartható terhelhetősége (nem pedig az összesített, névleges), ami az általad linkelt Realan LR1108 esetében 6A. Azaz 72W-tal érdemes számolni.
A komolyabb DC-DC (panel)tápokat sajnos nem adják ingyen. Ha hajlandó vagy jobban a zsebbe nyúlni, akkor ezeket érdemes még meglesni:
- KMPKT Dynamo termékcsalád - [link]
- HDPLEX 160W DC-ATX - [link]
- G-unique féle műalkotások - [link]
Mondjuk ezek közül mindegyik sokkal többet tud, mint amire szükséged van. -
HookR
addikt
válasz
#16939776 #45007 üzenetére
"Teszel a borda köré szilikont, hogy légzáró legyen a fallal..."
Megjegyzendő, hogy az oldallapot a síkjában eltolva lehet kivenni a helyéről.(#45010) sati: "NCASE megy"
Hogy-hogy?66mm-be esetleg még a 40mm magas ID-Cooling IS-60 is elfér 25mm-es ventivel, viszont úgy nem sok hely marad a perforáció és a venti között.
-
HookR
addikt
Cougar Gemini X hivatalos oldal - [link]
- 426 x 635 x 525 mm (*censored* l)
- Két konfiguráció fér bele, az egyik felébe Mini-ITX. -
HookR
addikt
ASRock B365M-ITX/ac hivatalos oldal - [link]
=========================================
Lian Li (PC-)TU150 képek - wccftech / hw-journal.de
=========================================
-
HookR
addikt
ZERORPM Z1 hivatalos oldal - [link] / taobao.com
- 189 x 278 x 315 mm (16,55l)
- Passzív hűtés========================================
ZERORPM HT01 / HT02 / HT03 hivatalos oldal - [link] / HT01 taobao.com / HT02 taobao.com
- HT01: 278 x 79 x 236 (5,18l)
- HT02: 278 x 119 x 236 (7,81l)
- HT03: 278 x 169 x 236 (11,08l)
- Passzív hűtés========================================
Cooler Master G300P low profile CPU-Cooler - techpowerup.com
========================================
-
HookR
addikt
EVGA RTX 2060 / SC / XC / XC Black - [link]
- 3 slot-osak (!)========================================
Gigabyte RTX 2060 MINI ITX OC 6G hivatalos oldal - [link]
- 170 x 121,5 x 42 mm========================================
Corsair SF750 hivatalos oldal - [link] / overclock3d.net
- 80 PLUS Platinum SFX========================================
ID-Cooling IS-40X hivatalos oldal - [link]
========================================
-
HookR
addikt
ArtekLux hivatalos oldal - [link] / indiegogo.com
- 308 x 210 x 210 mm (13,58l) -
HookR
addikt
válasz
hegegabi80 #44875 üzenetére
Ha elég közel lesz hozzá a venti és fel is pörög, ha kell, akkor igen.
-
HookR
addikt
válasz
Pgraph #44857 üzenetére
Az ilyen és ilyen fix 90 fokos toldó lehet, hogy beleütközna a PCI-E foglalatba, ezért talán inkább ez a hosszabbító a megoldás. Vagy egyszerűen a ventit a neki szánt furatok helyett - kicsitt balrább tolva - a szélső csíkokba rögzíted. Akár kevesebb, mint 4 csavarral, mégha a venti szabad átáramlási keresztmetszete le is csökken az eltolás miatt.
-
HookR
addikt
"ide elférne egy schyte big shuriken? RAMba nem takarna bele? (Hyperx Fury) vagy inkább a hasonló kategóriás noctua l12 ?"
Memória fölé lógna a Big Shuriken és a Big Shuriken 2 is. Előbbi alatt ~43mm, utóbbi alatt ~40mm van az alaplap nyákjáig. Ha a kiszemelt memória magasságához hozzáadsz 3,5mm-t, akkor megkapod az alaplap nyákjától mért magasságát.(#44781) stigma: "Van olyan ház, mely jól szellőzik, méretben ekkora és nem nagyobb jóval és belefér 2db 3,5-es HDD?"
Pl. Cooler Master Elite 110 -
HookR
addikt
válasz
DanielLong #44710 üzenetére
"De arra nem számítottam, hogy a hűtőborda már a gyártásból úgy jött ki, hogy picit lefelé hajlik a teteje, tehát nem párhuzamos az alaplappal, hanem kb 3 fokban lefelé áll."
Esetleg óvatosan megpróbálhatod szétfeszegetni (úgy, hogy sem a lamellákban, sem a talpban futó egyenes rész ne görbüljön el). -
HookR
addikt

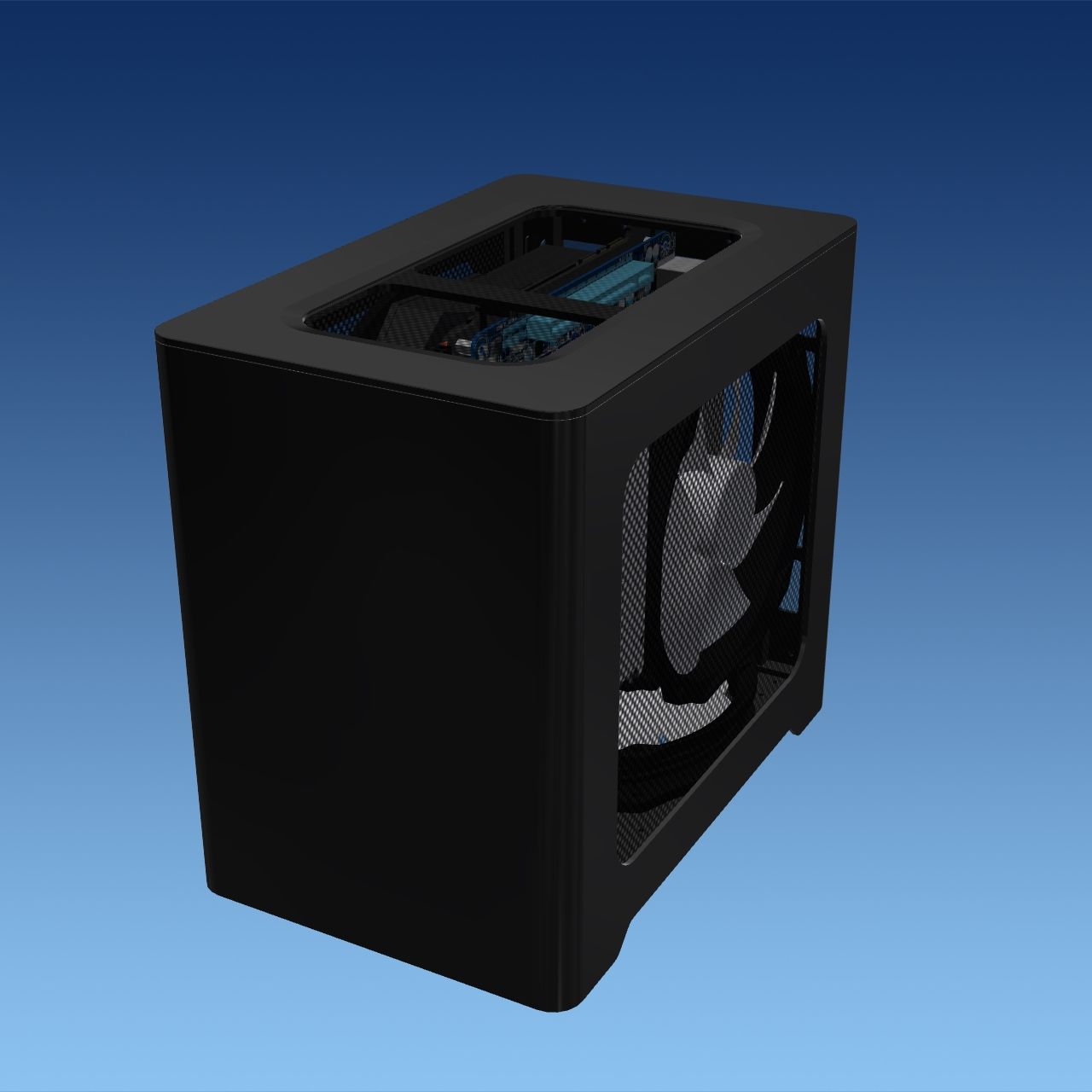

ITX-Box v17 3D - #1527
-
HookR
addikt
Úgy látom, több konfiguráció is kering a neten, ami a gyári 56 mm-es limitáció ellenére 58mm magas CPU-hűtővel van összerakva. Pl. ezeket lesd meg:
- Alpenföhn Black Ridge* (47mm)
- Cryorig C7
- ID-Cooling IS-50
- ID-Cooling IS-60*
- Thermalright AXP-100* (a 44 + 14 mm-es változatok)
- Noctua NH-L9
- Silverstone AR11 (29+20mm) Erre elvileg a gyári helyett tehetnél egy csendes 120x25mm-es ventit, egyénileg rögzítve. Ez valószínűleg igaz a Cryorig C7-re is.* Ezeknél alaposabban meg kell nézni milyen alaplapra, memória fölé mennek.
-
HookR
addikt

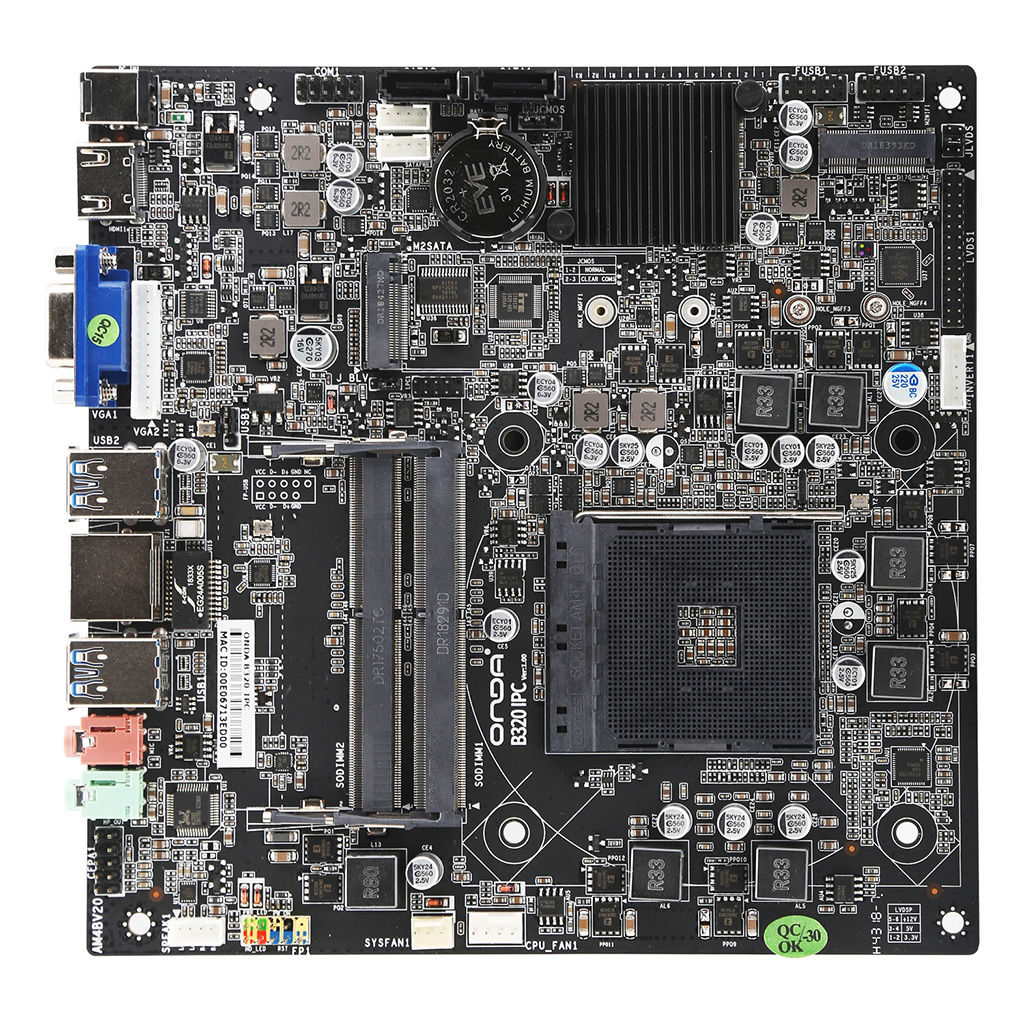

ONDA B320-IPC hivatalos oldal - [link]
- Thin Mini-ITX
- AM4 -
HookR
addikt
A formalitás kedvéért néhány dolog, ami eddig valamiért kimaradt:
=========================================

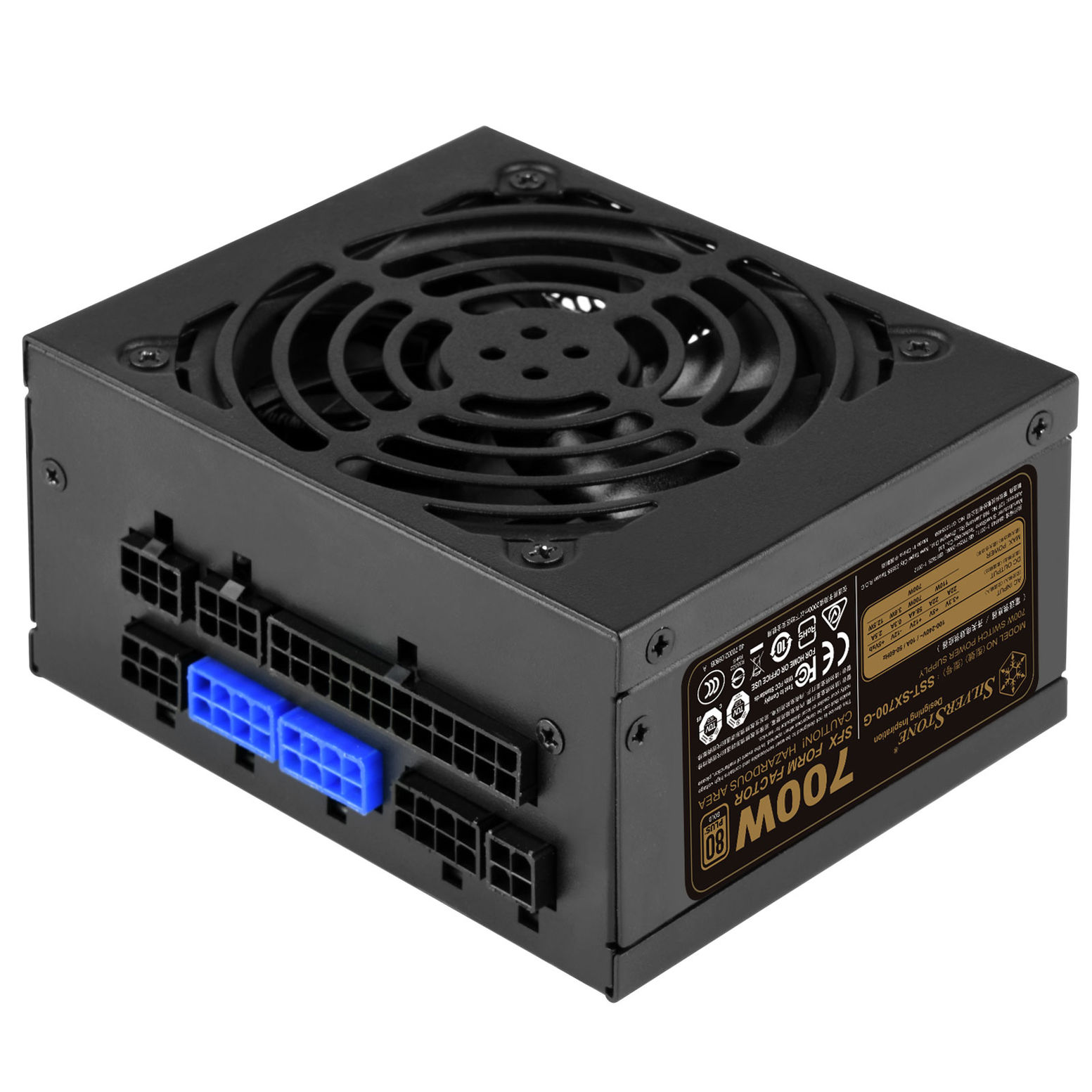

Silverstone SX700-G hivatalos oldal - [link]
- SFX (125 x 63,5 x 100 mm)=========================================

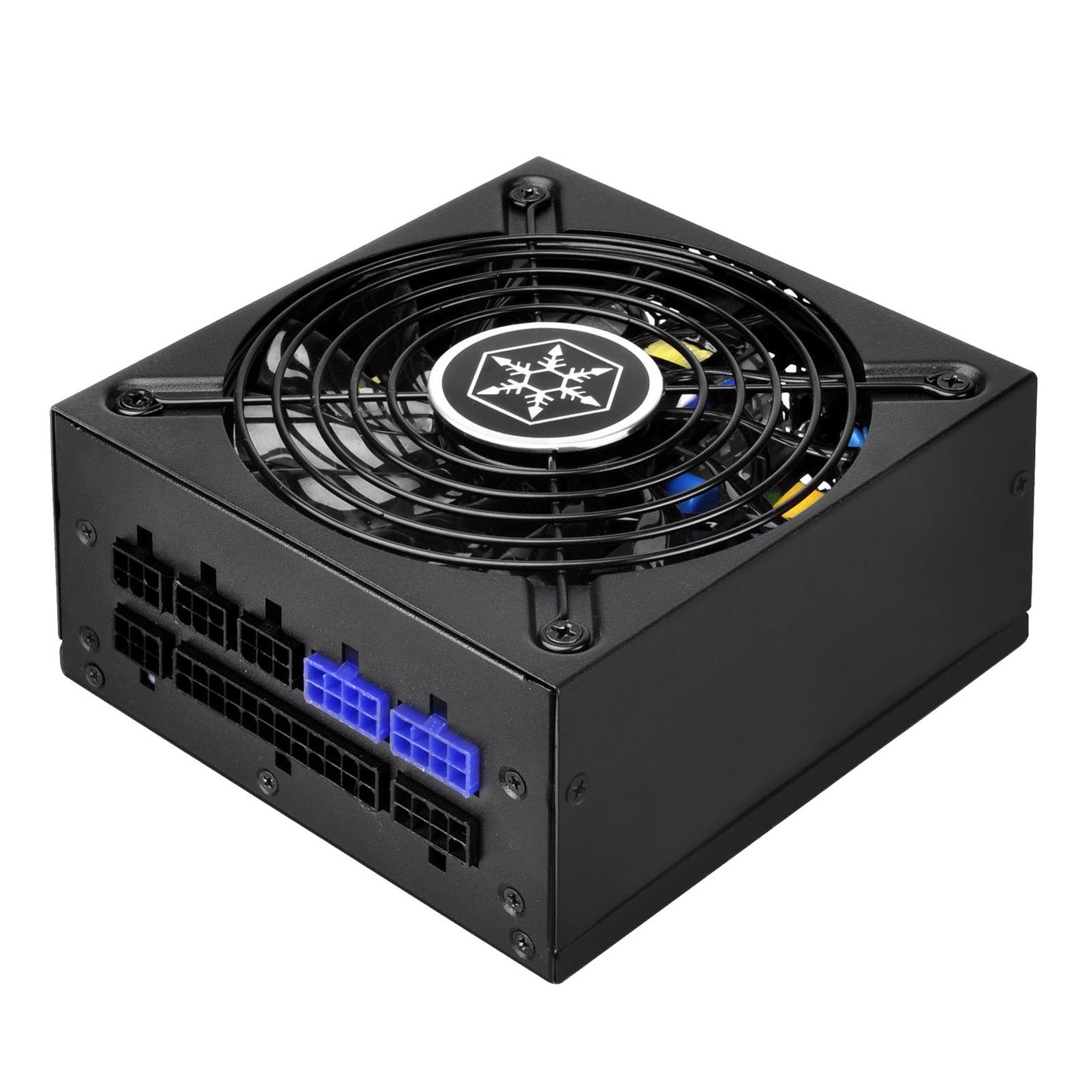

Silverstone SX700-LPT hivatalos oldal - [link]
- SFX-L (125 x 63,5 x 130 mm)=========================================

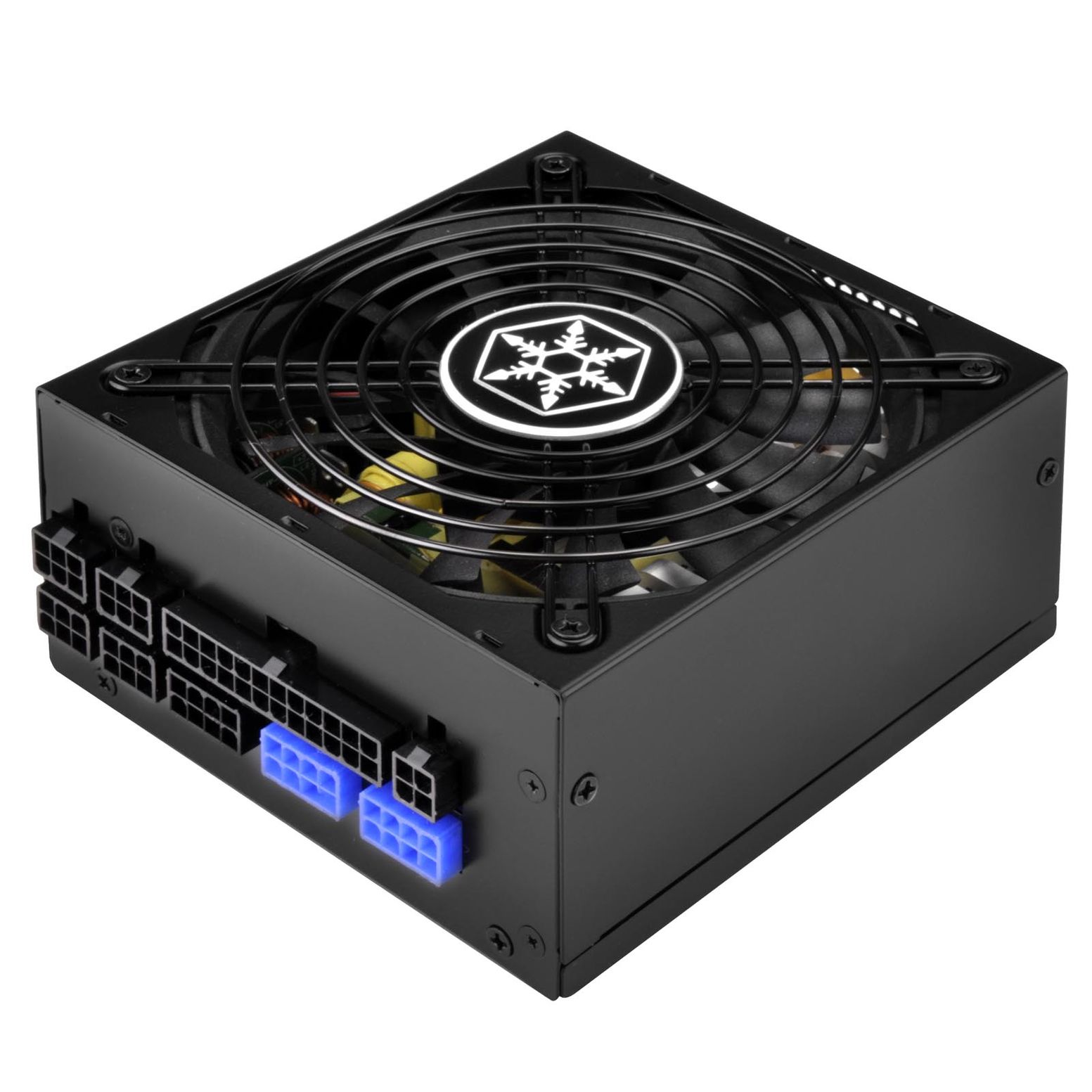

Silverstone SX800-LTI hivatalos oldal -
- SFX-L (125 x 63,5 x 130 mm)=========================================

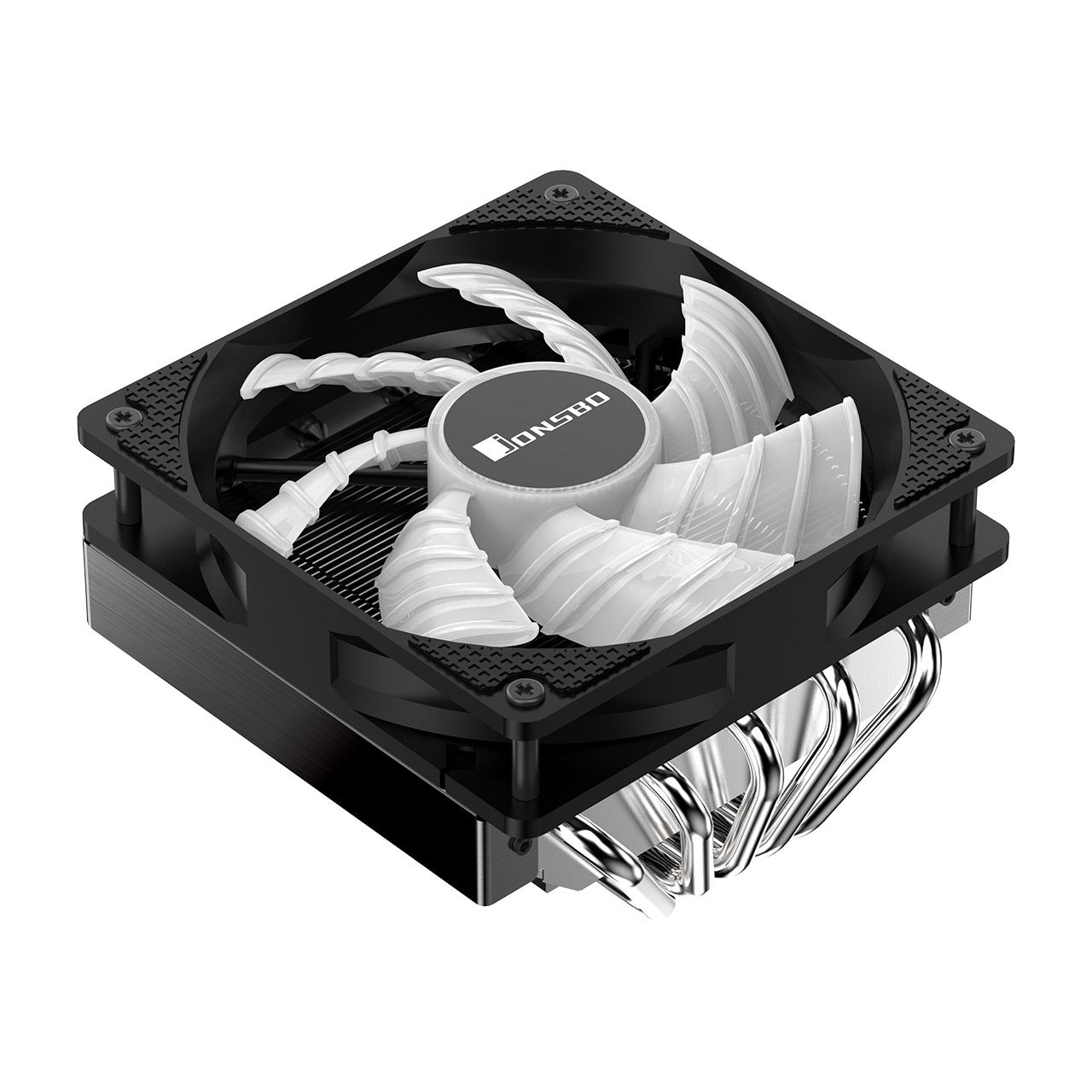

Jonsbo CR-701 - RGB hivatalos oldal - [link]
- 125 x 120 x 50 mm (+25 mm venti)=========================================

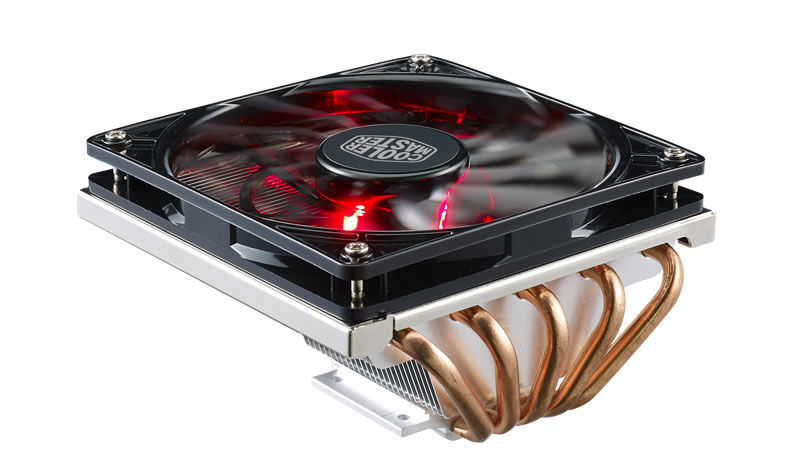

Cooler Master GeminII M5 LED hivatalos oldal - [link]
- 130 x 120 x 45.5 mm (+15 mm venti)=========================================
-
HookR
addikt
válasz
DanielLong #44598 üzenetére
A méretei alapján a Noctua NH-L12S is jó neked, bőven elfér alatta a 40mm magas memória is. A hőcsöveknek a VGA felé érdemes nézniük, de mehet akár a memória irányába is, ha nem gond, hogy esetlegesen kényelmetlenné teheti a kábelek (24pin ATX, SATA, USB) ki/bedugdosását.
-
HookR
addikt

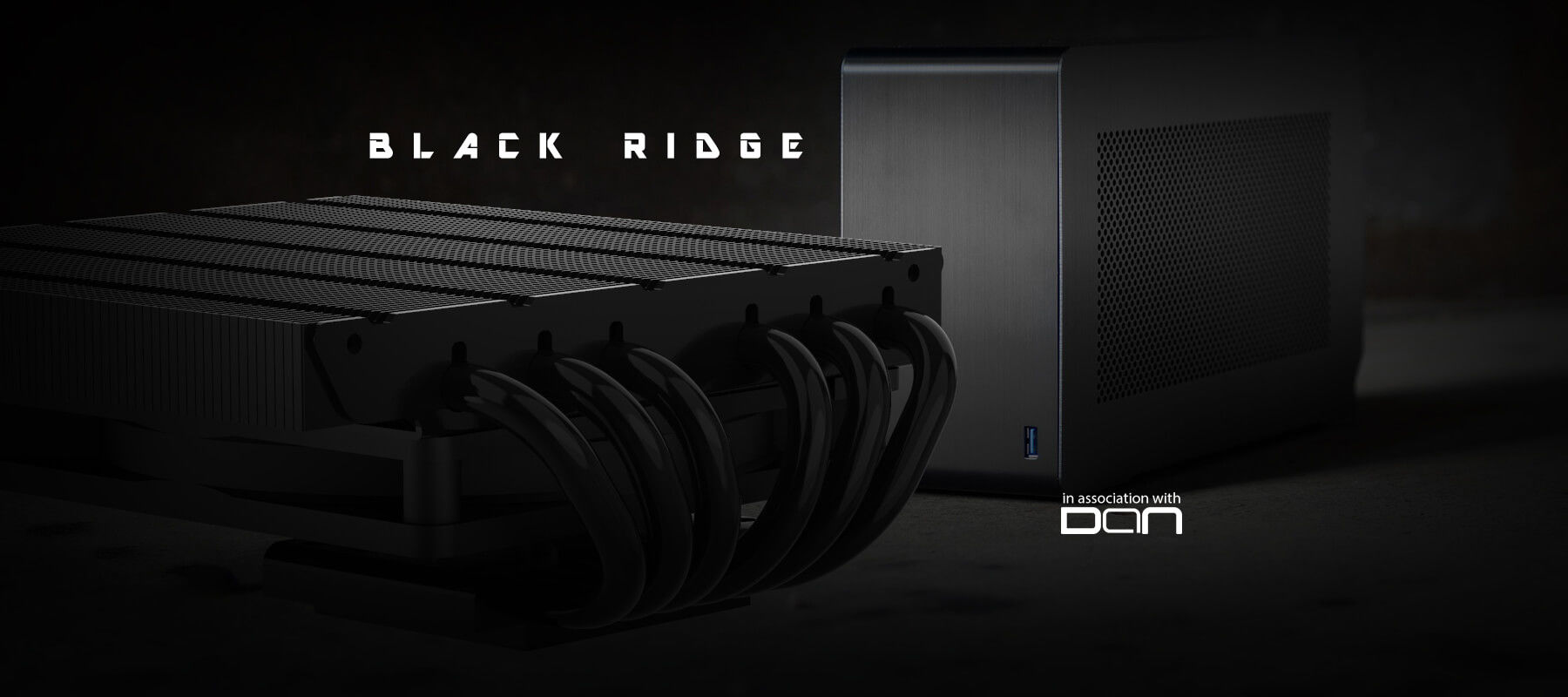

Alpenföhn Black Ridge hivatalos oldal - [link]
- 140 x 120 x 47 mm -
HookR
addikt
válasz
DanielLong #44598 üzenetére
"...de mindegyik alacsony, 21mm a talp és a borda között a táv, így nem fér alá se RAM se IO."
Itt valami nem stimmel. A Jonsbo CR-701-ről készült rendereken végzett méricskélésem alapján (az enyhe perspektivikus torzításból és a pixelgrafikus kép felbontásából adódó pontatlanságokra is tekintettel) továbbra is fenntartom, hogy elfér az MSI MPG Z390I Gaming Edge AC-n. A legnagyobb túlnyúlást a hátlapi kivezetések felé forgatva, ahogy te is gondoltad.
A talp és a lamellák közötti távolság nálam 20mm-re jött ki, de nem ez a lényeg, lévén a lamellák talp felé eső kevésbé széles része még a CPU fölötti (szabvány által meghatározott) keep-out zónán (95x95mm) belül van, esélye sincs a memóriák vagy az IO fölé nyúlnia. Ami ebből a szempontból vizsgálandó, az a felső, kiszélesedett lamellarész. Az nálam 20mm magasra jött ki, az alja 30mm távolságra a talptól. Ehhez jön hozzá a CPU tetejének távolsága az alaplapi nyáktól, jelen esetben 7,5mm-rel érdemes számolni, az így ~37,5mm az alaplap nyákjától számítva.
A hátlap felé túlnyúlva pedig kb. ~10mm marad még a Mini-ITX alaplap széléig (+ az alaplap és a hátlap közti ~2mm).
A hőcsövek kanyarodó része ~49mm a CPU közepétől, az valószínűleg igen közel kerül a memória hűtőbordájához, tekintve, hogy a 95x95mm-es keep-out zóna 47,5mm-nél ér véget.
Mivel a mérések digitális, idealizált képre alapoznak, rossz esetben előfordulhat gyártásbeli pontatlanságból fakadó +-0,5/1mm eltérés, de még erre tekintettel is meglepne, ha nem férne el.A döntés persze a tiéd.
-
HookR
addikt
Az MSI Z390I-re ez jónak tűnik méretben (árban is). Hogy mennyire csendes a mellékelt venti és hogyan teljesít, arra teszteket kell vadászni.
- Jonsbo CR-701 -
HookR
addikt
válasz
DanielLong #44592 üzenetére
A sima hűtőlapos memória 35mm magas az alaplap nyákjától számítva, míg a CPU teteje 7,5-8mm.
A szélesebb Top-flow hűtők csak efölött szoktak kiszélesedni, ezért a memória elvileg nem kellene, hogy útban legyen. Például a Raijintek Pallas esetében így néz ki: E1 / E2 - modders-inc.com
A problémát inkább pont az ehhez hasonló, nagyobb aszimmetrikus hűtőkkel látom, mert az MSI Z390I-n a foglalat eléggé középen van és potenciálisan lelógnak mind a négy irányba (pl. az AXP-200, amit így elsőre leellenőríztem, az lelóg). Jó lenne tudni, hogy milyen házba szánod, hogy lássuk van-e hely az alaplap mellett is, vagy inkább szimmetrikus hűtőt érdemes keresni.Most hirtelen csak olyan audio csatlakozó házának a magasságát tudtam megmérni, amin nincs optikai kimenet, ez szintén 35mm.
-
HookR
addikt
Raijintek Ophion review - gamersnexus.net
-
HookR
addikt
Ilyesmi tápcsati férne el, de a kábeleket még ennél is laposabban kellene oldalra elvezetni: PCIE 90° L-Shape Mini Low-Profile GPU Power Cable (8-Pin Up-Angle)
Itt meg a kábel jó, de a műanyag csati maradt magas(abb, mint ami neked kellene): [link]
-
HookR
addikt
válasz
diegho #44581 üzenetére
Például ezeket lesd meg: #39314
Aztán elvileg hamarosan megjelenik a Raijintek Ophion is, bár nem tudom mennyit kóstál majd.
Ez is aranyos kis kuckó, de az aktuális adagról már lemaradtál: CCD MI-6(#44582) diegho: "111mm magas felső tápcsatis kártya nem fér el benne? Marad 2cm a csatinak."
A szabvány teljes magas dVGA-nál (111 mm) eleve nem nagyon fér el benne magasabb. Annak a nyákja ~4mm-rel magasodik a hátlapi takarólemez fölé. Ha megnézed a BT-04B-t hátulról, ezen kívül jó esetben ha ~4-5 mm marad még, hogy bedugd a 12mm magas molex csatit + a kábeleket elfektesd fölöttük. Amennyire tudom, a szabvány magas kártyákon még nem szokás a tápcsatit lejjebb süllyeszteni.
Szóval én nem látom azt a 2cm-t. Erre írtam, hogy extra lapos tápcsatival látok halvány esélyt.(#44585) diegho: Igen, én is a kisebbik formátumú EVGA-t néztem belevalónak.
-
HookR
addikt
-
HookR
addikt
"Az alaplap a standard mini ITX szabvány szerinti.19 x 17 centis."
A Mini-ITX méret 170 x 170 mm (6,7 x 6,7 in). E tekintetben a HP oldalán is hülyeséget írnak.
Viszont az ATX szabványnak megfelelő rögzítőfuratok és hátlapi kivezetések révén tehetsz a házba a Mini-ITX-en kívül ~170 x ~190 mm körüli (amúgy FlexATX vagy microATX formátumba sorolt) alaplapot is, így a méret különösebben nem jelent kötöttséget.(#44539) --ka: A DTX 203 x 244 mm, a Mini-DTX pedig 203 x 170 mm. Tény, hogy ebben a mérettartományban könnyű megkavarodni, de ha nem pont Mini-ITX, vagy Mini-DTX méret, akkor Flex ATX, vagy Micro ATX, azok rugalmasabban vannak definiálva.
-
HookR
addikt
MSI RTX 2070 Aero ITX - videocardz.com
-
HookR
addikt
ASRock Z390M-ITX/ac hivatalos oldal - [link]
=========================================
ASRock Z390 Phantom Gaming-ITX/ac hivatalos oldal - [link]
=========================================
Gigabyte Z390 I AORUS PRO WIFI hivatalos oldal - [link]
=========================================
MSI MPG Z390I Gaming Edge AC hivatalos oldal - [link]
=========================================
SuperO C9Z390-CG-IW hivatalos oldal - [link]
=========================================
-
HookR
addikt
válasz
hegegabi80 #44150 üzenetére
Kíváncsi vagyok, hogy miért az tetszik? Milyen szempontok alapján?
-
HookR
addikt
Metallicgear Neo Mini hivatalos oldal - [link] / Prohardver
- 190 x 355 x 375 mm (25,29l)=========================================
Metallicgear Neo-G Mini hivatalos oldal - [link] / Prohardver
- 190 x 355 x 375 mm (25,29l)=========================================
-
HookR
addikt
Raijintek Ophion hivatalos oldal - [link]
- 174 x 245 x 375 (15,97l)=========================================
Raijintek Ophion Evo hivatalos oldal - [link]
- 174 x 290 x 375 mm (18,92l)=========================================
FrozenQ APEX ITX hivatalos oldal - [link]
- 254 x 291.3 x 358.6 mm (26,53l)=========================================
Asus ROG Strix Z390-I Gaming képek, észrevételek - gsmkingpin.com
=========================================
LAZER3D LZ7 XTD képek a prototípusról - imgur.com
=========================================
-
HookR
addikt
Gigabyte B450I Aorus Pro WiFi hivatalos oldal - [link]
-
HookR
addikt
válasz
hegegabi80 #43770 üzenetére
"Egyébként most őszintén sfx tápra mi a túrónak floppy csati?"
Gondolom a szabvány hordaléka. -
HookR
addikt
MSI B450I Gaming Plus AC hivatalos oldal - [link]
-
HookR
addikt
válasz
#16939776 #43642 üzenetére
"A radiátorban lévő pumpa nagyon nem hülyeség, legalább van esélyed csatolás-mentesíteni a gépháztól, és a ventilátor légnyomását is fokozza, azzal hogy a HUB mögé kerül."
Talán, de a radiátor közepére helyezve miként vezeted át rajta a teljes áramlási keresztmetszetet?
Valószínűleg ez van a képeken: [link]
Új hozzászólás Aktív témák
Hirdetés
- PlayStation 4
- Vezetékes FÜLhallgatók
- Elemlámpa, zseblámpa
- AMD Ryzen 9 / 7 / 5 7***(X) "Zen 4" (AM5)
- Luck Dragon: Asszociációs játék. :)
- Fortnite - Battle Royale & Save the World (PC, XO, PS4, Switch, Mobil)
- sziku69: Szólánc.
- Háztartási gépek
- Audi, Cupra, Seat, Skoda, Volkswagen topik
- sziku69: Fűzzük össze a szavakat :)
- További aktív témák...
- Lenovo ThinkPad X1 Carbon G8, i7-10510U, 16GB, 1TB SSD, 4K kijelző + WWAN (ELKELT)
- RÉSZLETRE , Bankmentes , kamatmentes Asus Rog Zephyrus G16
- Lejárt a gyártói garancia? Mi tovább támogatjuk az IT infrádat!
- IKEA Format lámpák eladóak (Egyben kedvezménnyel vihető!)
- Samsung Galaxy A13 64GB, Kártyafüggetlen, 1 Év Garanciával
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: Promenade Publishing House Kft.
Város: Budapest
