Az ITX szabványt a VIA alkotta meg 2001-ben, mely eredetileg 21,5x19,1 cm volt, mára 17x17 cm-re redukálódott. Felhasználási területe igen széles, egyformán alkalmazzák otthoni felhasználók, mind nagy cégek különböző beágyazott rendszerekhez. Ipari területen különböző célokra felhasznált gépekhez szolgálnak alapul pl. CNC maró gépekhez, vagy ATM automatákhoz stb. A szabvány leírása a formfactors.org-on található meg. Amit érdemes kiemelni, hogy a mini-ITX kompatibilis az ATX és mATX szabványokkal - a csavarhelyek, a hátlapi panel és a bővítőkártya elhelyezése is megegyezik -, így egy mITX alaplap gond nélkül beszerelhető szabványos mATX és ATX házakba is.
Új hozzászólás Aktív témák
-
HookR
addikt
IN WIN Gaming Cube A1 - techpowerup.com / dvhardware.net
- 200 x 268 x 340 mm (18,22l)
========================================
Silverstone 450W fanless SFX-L PSU prototípus - smallformfactor.net
- 125 x 63.5 x 130 mm========================================
-
HookR
addikt
válasz
velizare
#38730
üzenetére
Az ASRock X299E-ITX/ac-n kívül megerősítést nyert a már említett 2 másik alaplapjuk is:
- ASRock Fatal1ty X370 Gaming-ITX/ac
- ASRock Fatal1ty AB350 Gaming-ITX/acAz a H110 Pro BTC+ se semmi...
Továbbá ezúton kérnék mindenkit, aki valami újdonságot linkel, hogy tekintettel a keresőre a megfelelő kulcsszavakat/megnevezést is legyetek szívesek berakni a hozzászólásba! Ne csak a képe(ke)t. Köszönöm!
-
HookR
addikt
válasz
Csokilama
#38716
üzenetére
Ha a hőcsövek nem nyúlnak magasabbra 160mm-nél és van hely a (mellékelt) ventiket 5mm-rel lejjebb rögzíteni, akkor éppen csak, de el kell férnie. Ehhez tudni érdemes, hogy egy átlagos memóriamodul nyákjának teteje az alaplapi nyáktól 33,5mm távolságra esik (+hűtőlemez). Így 5mm-rel lejjebb rögzített második (mellékelt) venti alá leginkább csak VLP formátumú memóriák férnek el. Persze tehet rá 120mm-es ventit is.
-
HookR
addikt
A Computex-en minden bizonnyal lehull a lepel néhány AM4-es Mini-ITX alaplapról. A videocardz.com elhintette két modell nevét is:
- ASRock X370 Gaming-ITX/ac
- ASRock AB350 Gaming-ITX/ac -
#38707
HookR
addikt
hegegabi80
#38698
HookR
addikt
válasz
hegegabi80
#38698
üzenetére
Ezek között akad 3 slot-os is. Nagy részükben meg bár 2 slot van, de szélesebb dVGA is elfér: #31843
(#38701) shteer: Úgy látszik megindult a Computex-et megelőző szivárogtatás.
-
#38694
HookR
addikt
hegegabi80
#38692
HookR
addikt
válasz
hegegabi80
#38692
üzenetére
140mm mély ATX táppal éppenséggel elférhet, ha a kábelek több, mint 2cm-re kezdődnek a ventilátor felőli oldaltól.
-
HookR
addikt
Noctua NF-A12x15 PWM és NF-A12x15 FLX hivatalos oldal
- 120 x 120 x 15 mm
-
HookR
addikt
válasz
#16939776
#38626
üzenetére
Alpenföhn Atlas-hoz kétféle rögzítőlemezt is adtak AMD foglalatokhoz, úgyhogy ha AM4-hez is adnak kétfélét, akkor mindenféle orientációban rögzíthető marad. A táptól való távolság miatt "B" variáció valóban kilőve, viszont a dVGA-tól való távolság elvileg nem gond, hisz az az Intel-es 95x95mm-es keep-out zone-ben is elfért, az AMD-é a csavarok felé meg nagyobb valamivel (Most így hirtelen meg nem mondom pontosan hány mm. AMD nem szokott olyan részletes design guide doksikkal kényeztetni, mint Intel. És nem jártam utána.).
-
HookR
addikt
válasz
#16939776
#38624
üzenetére
"Szerinted mekkora variációt engedhet, a CPU socket - elhelyezés - kapcsán? "
Mármint, hogy a CPU-socket hova kerülhet a Mini-ITX alaplapon?Elnézve az eddig megjelent AM2-AM4 alaplapokat, olyan nagyon nincs megkötve a tervezők keze, sokféle variáció előfordulhat: #37172
C:
- Biostar X370GTN -
HookR
addikt
-
HookR
addikt
========================================
HDPLEX 160W DC-ATX v4 hivatalos oldal - [link] / smallformfactor.net review
========================================
Biostar X370GTN varázslónál - [link]
========================================
Corsair One Pro review - bit-tech.net
========================================
-
HookR
addikt
Ejnye, ez eddig átcsúszott a radar alatt:

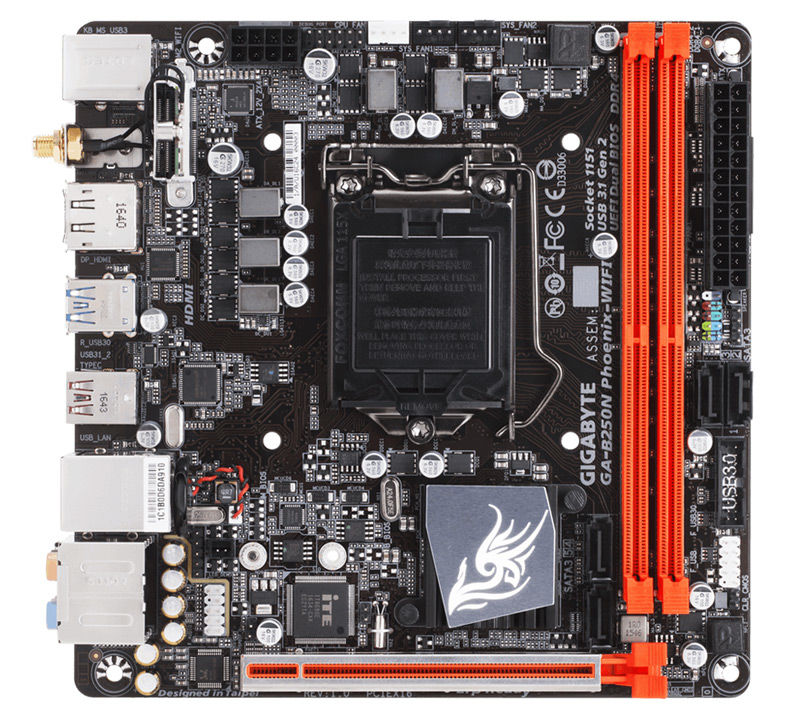

Gigabyte B250N Phoenix-WiFi hivatalos oldal - [link]
===============================================
(#38412) Duracellm...: "A renderelt képen van préselt anya és elég vékony lemez, nem hinném hogy az alu, hogy eloxálni lehessen."
Szerintem várjuk meg a végleges változatot. - "The design of the product are subject to change without affecting the basic functionality and appearance."(#38435) FefeX: "Alaplap 27 090 Ft
MSI B250M Gaming Pro"
Ez egy microATX formátumú alaplap. -
HookR
addikt
válasz
#16939776
#38406
üzenetére
Érdekes egy szerkezet. Az elő- és oldallap rajzos extrudált alu profilon alapul. Ha a hátoldal és aljlemez kiindulásául tömb szolgált, akkor azok kiforgácsolása nem kimondottan anyaggazdaságos eljárás, hullhatott a forgács gazdagon.
(Nálam az ITX-Box v1.2 elő- és hátlapja az eredeti tömbök 1/3-a.) Ha jól látom, a ház szétszedéséhez a fedlapból a sarkokon lévő rudakat kell a talpak segítségével kitekerni, majd alul kihúzni, ezután vehetőek le az oldallapok. Az opcionális 3,5"-es HDD-(k) is az oldallapra rögzül(nek)."No bending No welding No punching No ferrum No painting No plastic
A többi igaz lehet."
Na igen, az alaplapi tálca és a táptartó keret hajlított lemez, viszont festés helyett eloxálva van. -
HookR
addikt
Luna Design DNK-Prime hivatalos oldal - [link] / geektimes.ru
- 140 x 200 x 280 mm (7,84l)
===============================================

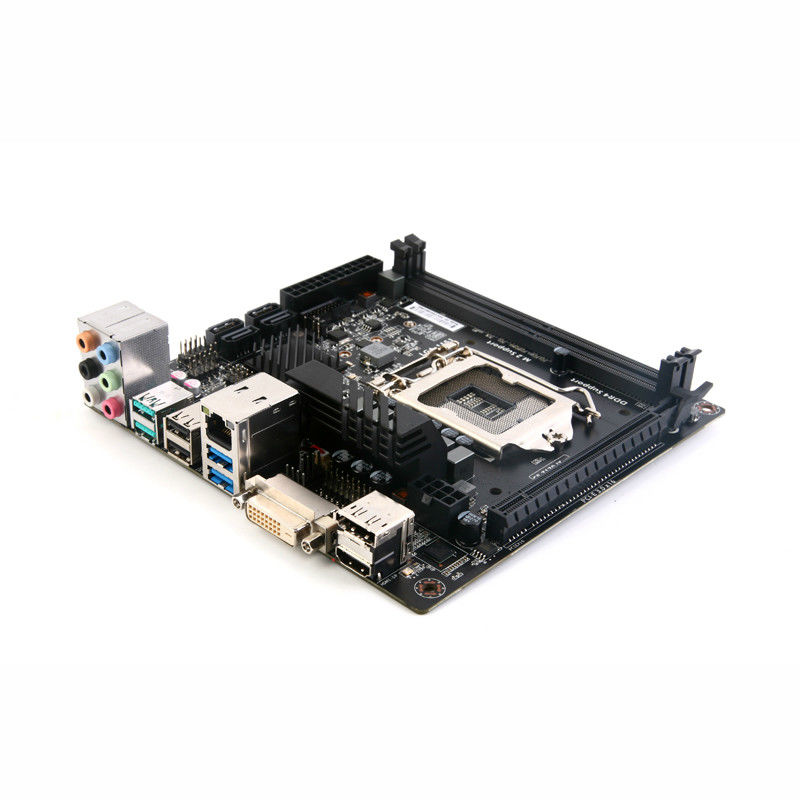

Colorful I-Z170EX Ultimate V20 hivatalos oldal - [EN] / [CN]
===============================================
Colorful iGame Z270I-WF Gaming - expreview.com
===============================================
-
HookR
addikt
válasz
shteer
#38397
üzenetére
Nem az szúrja a szemem, hanem a tálalás.
Ilyenkor rendszerint nagy dilemmában vagyok, hogy melyik kezembe harapjak, mert nem akarom más érdemeit csorbítani, de jobban zavar, ha valami lemarad (hivatalos link, másik termék... stb.) Ha átvennétek ezt a bejáratott formátumot, akkor elég lenne a keresőbe csak annyit beírni, hogy "hivatalos oldal" és máris ott a 'terülj-terülj asztalka' a később becsatlakozóknak.
-
HookR
addikt
-
HookR
addikt
válasz
Pendra37
#38320
üzenetére
"Aki egy darab, nemileg egyedi hazat akar maganak, annak rengeteg hattertudas, ismeretseg es penz kell. Ezt szerintem te is ismered. Ha ugy mesz oda egy ceghez, hogy jonapot egy darabot kernek ebbol a specialisan kialakitott, hajlitott, preselt es szegecselt alkatreszbol, vagy elkuldenek vagy egy igen kellemetlen arat mondanak. Ha meg a terv nem 110%-os, akkor az ujabb darab ujabb kiadas lesz."
Igen, ismerem. Éppen ezért az újabb terveimnél az ismeretség- és pénzigényességet igyekszem is kiiktatni a képletből."Akinek a kreativitas, a folytonos varialhatosag es az egyediseg fontosabb, mint a par illesztesi res, az ennel nem is megy tovabb."
A folytonos variálhatóság egy eleve rétegpiacon belüli rétegigény. Itt a szaktopikban persze többen is vannak, akik nem bírják ki sokáig változtatás nélkül, de ez vajon mennyire reprezentatív szélesebb tömegekre vetítve és közülük is mennyien békülnek ki a spártai kinézettel?
Egy-egy jó(nak vélt) ötlet, vagy részletmegoldás nem feltétlenül visz el a hátán szélesebb körben is keresett házikót. Úgy látom, amikor (pozitív) visszajelzések helyett leginkább csak a tücskök ciripelését hallani, az leginkább az udvarias "Kösz, de nem, kösz!" megfelelője. Sajnos ezt is ismerem.
-
HookR
addikt
válasz
Pendra37
#38315
üzenetére
Azt nem tudom mekkora az igény az átépíthetőségre (ami bár önmagában jó ötlet), de az biztos, hogy szemrevalóbbá kell tenni, mert az bizony számít. A sok látható csavart és illesztési hézagot valahogy frappánsan kozmetikázni kellene, előnyt kovácsolva a hátrányból.
Nekem is ez most a legnagyobb dilemmám a v12-vel kapcsolatban. Hogyan tegyem mutatósabbá.
-
HookR
addikt
válasz
AxBattler
#38316
üzenetére
Úgy látom, az MSI GTX 1070 Aero ITX OC specifikációjában időközben javították a méretet 184 x 144 x 40 mm-ről 175 x 129 x 37 mm-re.
(#37723) HookR: "dVGA-ból a Gigabyte és a Zotac GTX1070 Mini-je is elfér. Az MSI Aero nem, az túl magas."
Így akkor mégis csak elfér az 1070-es Aero is, nem csak a kisebbek.
Illetve a Zotac GTX 1080 Mini is (211 x 125 mm), amiről korábban teljesen elfelejtkeztem. -
HookR
addikt
válasz
Mercutio_
#38202
üzenetére
és (#38195) Chaser: Az MSI H110I Pro és H110I Pro AC csak az NVMe M.2 SSD-ket támogatja, míg a Gigabyte H110N az NVMe és SATA SSD-ket egyaránt.
Ja! Meg az ECS-nek is van H110-es mini-ITX alaplapja M.2 foglalattal SSD számára, de azt nem látom melyiket támogatja: H110I-C33_C3D
-
HookR
addikt
Abee AS RS04 és RS04G hivatalos oldal
-
HookR
addikt
A dVGA-ban a 'd' leginkább discrete (esetleg dedicated). Megkülönböztetendő az integrált megoldásoktól.
Esetleg az OrigenAE M10 és az OrigenAE MM100 érdemelnek még említést. De az áraikat csak ülve szabad megnézni.
(#38132) Chaser: "metis plust is néztem, de nem jöttem rá mi az eltérés a sima metishez képest"
Leginkább a tetején lévő szellőzőnyílás az eltérés. Ablakos változat a simából is van. -
HookR
addikt
válasz
Chaser
#38128
üzenetére
"érdekel"
Francba! Reméltem, hogy megúszom*...Vízszintes alaplapos, ATX tápos házak közül talán ezek a legkisebbek:
- Lian Li PC-Q33
- Lian Li PC-Q34De akkor már érdemes a Raijintek Metis Plus-on is gondolkozni.
Esetleg ezeken: #31962* Már annyi kuckó van, hogy nem séróból tolom. Át kell nyálazni az albumot.
-
HookR
addikt
válasz
Chaser
#38125
üzenetére
============================================
Lone L4 hivatalos oldal - [link]
- 225 x 95 x 217 mm (4,64l)
============================================
Vagy például az NFC S4 Mini-ben elfér teljes magas dVGA is.
- 330 x 215 x 63 mm (4,47l)(#38116) Chaser: Erre még érdekel a válasz?
#lustaság -
HookR
addikt
Nocsak! A svédek is bejelentkeztek egy A4-SFX klónnal.
DAN A4-SFX: 112 x 200 x 317 mm - 7,1l
LOUQE Ghost S1: 128 x 179 x 315 mm - 7,22l1,5cm-rel szélesebb és 2cm-rel alacsonyabb, ami egyrészt jó a 1,5cm-rel magasabb CPU-hűtő elhelyezhetősége miatt, másrészt a 2cm mínusz a tápkábelek begyömöszölésénél, SFX-L táppal szerelve lesz majd 'öröm és bódogság'... Nem is értem miért nem azzal fotóztak.
Ami teszik:
- A svédekre jellemző letisztult megjelenés.
- A központi strukturális elem, a gerinc (spine), ami lényegében egy darab rajzos, H-alakú extrudált alu profil, a sarkain hornyokkal további elemek rögzítésére. Egyszerre elegáns és költségcsökkentő* megoldás.
*Bár cserébe meg CNC marózni kell...
-
HookR
addikt
válasz
AxBattler
#38113
üzenetére
Persze, teljesen jó kis kártya Mini-ITX alaplapokhoz, csak a specifikációban feltüntetett méretek tévesek. És itt rögtön ki is egészíteném a saját pongyolán megfogalmazott mondatomat: "Ha meg a hűtővel és hátlemezzel együtt értendő méretet nézzük, az olyan ~129 x ~194 mm."
Ezek a méretek a PCB (PCI-E csatlakozóba dugandó) aljától a kártya hűtőjének 'tetejéig', illetve a hátlapi lemez ház belső hátfalával érintkező síkjától hosszában a hűtő legtávolabbi 'elejéig' értendőek. Azaz nincs benne a hátlapi lemeznek sem a lefelé türemkedő, sem a csavaroknak kialakított hátrafelé türemkedő túlnyúlása.Ennek a GPU generációnak már elég kifinomult az energiamenedzsmentje, lehet még alul sem kell feszelni. Elegendő BIOS-ban max 75W-ra állítani a fogyasztáskeretet és kész.
===========================================
Sunmilo Red Dragon Mini - chinaglobalmall.com
===========================================
-
HookR
addikt
válasz
AxBattler
#38111
üzenetére
Az RX 570 feltüntetett fizikai méretei (112 x 170 mm) nem stimmelnek. A 170mm PCB hossznak még rendben is van, de a kép alapján magasságra már az is ~119mm (a tápcsati is annak szélén végződik). Ha meg a hűtővel és hátlemezzel együtt értendő méretet nézzük, az olyan ~129 x ~194 mm.
RX 560-asból én LP változatot látnék szívesen. TDP-nek 80W-ot adott meg az AMD. Kis feszültség csökkentéssel beférne 75W alá tápcsatlakozó nélküli kivitelben.
-
HookR
addikt
Ugyan már fél éves, de hátha érdekel valakit:
-
HookR
addikt
绝尘侠π-2, azaz White Knight π-2 - tjfer.com / zol.com.cn / zol.com.cn
- 230 x 230 x 320 mm
-
HookR
addikt
válasz
#25954560
#38020
üzenetére
Néhány anomáliát azért észlelni vélek a Warhead koncepcióknál.
Például az APCR.APCP-nél az alaplap csatlakozói a ház egyik vége, a dVGA és a táp csatlakozó a másik vége felé néznek. Vajon az alaplapot a dVGA-val hogyan kellene flexibilis riser-rel összekötni, mert szó szerint van egy csavar a történetben.
A Super Reaper-nél nem értem, hogy a két nagyobb, lapos házventi miért a dVGA mögött van. Pontosabban, ha már a dVGA flexibilis riser-rel van csatlakoztatva, akkor annak hűtése miért nem a házventik felé néz. Már csak azért is, mert a jelenlegi helyén nem tud fogadni magasabb dVGA-t, mert rögtön ott van a CPU-hűtő mellette, míg a másik irányba kong a kihasználatlan hely az ürességtől. Érthetetlen.
A Micro A4-SFX-nél és a ParadoxNano-nál bár a ház szellőzése túl van biztosítva a 6db, illetve 4db ventivel, ám a dVGA letakarja a CPU-hűtő számára megmaradt szűk helyet.
Ezek a kuckók számomra inkább tűnnek köztes útkeresésnek, mint kiérlelt, gyártásra kész terveknek.A távtartó csavarokkal összefogott, rétegelt lemezes házszerkezet amúgy az In Win termékeire volt jellemző mostanában.
-
HookR
addikt
Érdekességek a kínai piacról. Aztán most vagy ez a nevük, vagy nem. De az biztos.
![;]](//cdn.rios.hu/dl/s/v1.gif)
=================================================
Jonsbo TU - oki-dokki.com
Bár a honlapjukon nem találtam rá utalást.=================================================
Zs-a4 Itx Sfx - oki-dokki.com
Dan A4-SFX klón.=================================================
SeaDamaged SE One MOD A4 - oki-dokki.com
Dan A4-SFX klón.=================================================
Warhead APCR / APCP - oki-dokki.com
=================================================
Warhead Super Reaper - oki-dokki.com
=================================================
Warhead ParadoxNano - oki-dokki.com
=================================================
Sunmilo MOD - oki-dokki.com
=================================================
Sunmilo II MOD - oki-dokki.com
=================================================
Sunmilo FS01 MOD - oki-dokki.com
Itt rögtön van legalább háromféle ház képe isa könnyebb eligazodást elősegítendő.=================================================
-
#37997
HookR
addikt
enginev3.0
#37996
HookR
addikt
válasz
enginev3.0
#37996
üzenetére
Nem volt véletlenül áthelyezve más orientációba (vízszintesből függőlegesbe, vagy fordítva), mióta formáztad?
-
HookR
addikt
válasz
AxBattler
#37991
üzenetére
"Hátulra meg 1db 80cm-es venti..."
Annak a légszállítására aligha lenne panasz. Helyette be kell érni 92mm-essel.=================================================
MEG i08L - [link]
- 151 x 203 x 323 mm - 9,9l
- DAN A4-SFX klón.
=================================================
MEG i09 - [link]
- 151 x 222 x 323 mm - 10,82l
=================================================
MEG i09T - [link]
- 151 x 222 x 323 mm - 10,82l
=================================================
-
HookR
addikt
válasz
Mukucs
#37987
üzenetére
Őszintén szólva ajánlásnál egy kicsit mindig bajban vagyok, mert nincs személyes tapasztalatom a mini-ITX házakkal (építettem magamnak és ez nagy valószínűség szerint változó igények esetén sem lesz másképp). Leginkább a házak körének - elvárások szerinti - leszűkítésében tudok segíteni a fellelhető képek és információk alapján.
A linkelt GTX 1060-as hűtő kialakítást tekintve jónak tűnik. A hűtés hatékonysága és csendessége már másik kérdés, azzal kapcsolatban szaktopikban érdemes érdeklődni, vagy tesztet vadászni.
(#37989) AxBattler: 2db 92mm venti elhelyezése az alaplaptól legalább 2cm-rel távolabb pozicionált tápegységet vonna maga után. Az alaplapi IO nyílás hosszabbik oldala ~159mm (6.25in -> 158,75mm). A mostani felállásban már 2db 80mm-es venti is igen passzentos lett volna, tekintettel a teljes magas bővítőkártya hátlapjának tetejére, ami az alaplap felé türemkedik. Ott a venti rögzítőfurata és szellőzőnyílásai mellett még kellő anyagvastagságot kell hagyni, hogy a ház ne gyengüljön el nagyon. A tervezők inkább a kisebb házmagasságot (még ha az csak néhány mm-t is jelent) és a nagyobb ventiméretet részesítették előnyben.
"Egyébként az feltűnt, hogy az U2-nél nem sokkal kisebb?
U1 Plus --- 170mm (W) x 220mm (D) x 320mm (H)
U2 ----------- 208mm (W) x 246mm (D) x 319mm (H)"Két dolog tűnt fel. Az egyik, hogy már a megadott méretekből látszik az U1 Plus ~4 cm-rel keskenyebb és ~2,5cm-rel rövidebb mivolta. A másik, hogy a magassággal valami nem kerek. Az alaplap a 2 slot-os bővítőkártyával kb. 20cm mindkettőnél, viszont az U2 ATX tápja bő 2cm-rel magasabb az U1 Plus SFX tápjánál (86 vs 64 mm), ráadásul előbbinél a dVGA alatt még van ~1cm-nyi ráhagyás a ház aljáig. Tehát a plusz ~3cm és az anyagvastagság különbségéből fakadó mínusz 4mm alapján az U1-nek ~2,5cm-rel magasabbnak kellene lennie. A közel egyező magasságot csak az magyarázza, hogy mindkettőnél a talppal együtt számoltak, ami az U1 Plus esetében lényegesen magasabb (legalább 2cm-rel).
De amúgy mihez kell a plusz légkavaró alulra? Teszel bele egy félpasszív rövidített PCB-jű kártyát és kész.
HDD-nek meg úgyis 2,5"-esben gondolkodsz, az nem igényel olyan komoly hűtést. -
HookR
addikt
válasz
Mukucs
#37983
üzenetére
Ez ugye attól függ, hogy konkrétan melyik 2 ventis dVGA-ról van szó. Például egy Zotac GTX 1070 Mini 210mm hosszú, ami a felsoroltak közül csak az U1 Plus-ba nem fér bele. De például egy MSI GTX750 Ti LP meg mindössze 146mm, megfelel a 2 ventis kívánalomnak és szinte bármibe belefér, ami fogad 2 slot-os bővítőkártyát.
A Fractal Design Define Nano S-t azért nem ajánlottam, mert a tápegység közvetlenül a dVGA mellé kerül, ami 2 ventis hűtés esetén útban van. Abba inkább az ilyesmi hűtéssel felvértezett dVGA-k illenek. De ha ilyen nagyobb, mini-ITX kuckók határait feszegető darabok is szóba jöhetnek, akkor egyrészt akad még néhány jelölt, másrészt felmerül a kérdés, hogy biztos mini-ITX-et akarsz-e egyáltalán?
Hogy mi mindent be lehet passzírozni pöttöm térfogatba, arra jó példa a Dan A4-SFX, csak arra kell ügyelni, hogy az árcéduláját meg ne nézd!
Na meg az árán túl a kompatibilis CPU-hűtő is erős kompromisszum. -
HookR
addikt
válasz
Mukucs
#37981
üzenetére
Az ablakos, jól szellőző kívánalmaknak talán ezek felelnek meg legjobban:
- Thermaltake Core V1
- Thermaltake Supressor F1A plus kivitel elvileg javított a szellőzésen, úgyhogy talán ez az aranyközépút. Van a topikban néhány Metis tulaj, ők majd elmondják a tapasztalataikat.
- Raijintek Metis PlusEzek letisztultabbak, de valami más paraméterben elmaradnak (Jonsbo, alias Cooltek):
- Jonsbo U1 Plus - Beszerezhetőség, 2 ventis dVGA fogadása
- Jonsbo VR1 - Ár, szellőzés -
#37799
HookR
addikt
Yiggdrasil
#37794
HookR
addikt
válasz
Yiggdrasil
#37794
üzenetére
A kiszemelt házba 290mm a megengedett dVGA hossz. Ehhez képest több gyártónak is van rövid modellje (169 / 184 / 210 mm-es hosszal) GTX1070-esből, azaz kisebb házakba is be lehet építeni. Ha neked tetszik a ház és a mérete is rendben van, akkor hajrá!
(#37797) Ispy: Az anyagok, textúrák kombinációja szép, ízléses. Ellenben a bumszli csavar és a Rajintek logó számomra illúzióromboló, szembemegy a letisztultsággal.
-
HookR
addikt
Biostar Racing X370GTN hivatalos oldal - [link]
- AM4
- M.2 csatlakozó
==============================================
Biostar Racing B350GTN hivatalos oldal - [link]
- AM4
- M.2 csatlakozó(Ugyanazok a képek vannak ehhez is, mint az X370-eshez.)
==============================================
Biostar Racing Z270GTN hivatalos oldal - [link]
- LGA 1151
- M.2 és U.2 csatlakozó egyaránt
- M.2 csatlakozó Wi-Fi kártyának is
==============================================
Biostar Racing B250GTN hivatalos oldal - [link]
- LGA 1151
- M.2 és U.2 csatlakozó egyaránt
==============================================
-
HookR
addikt
válasz
Kodiak88
#37770
üzenetére
A fenti Silverstone házakba is lehet csendes gépet építeni:
- félpasszív SFX(-L) táppal
- leszabályzott, csendes 120x25mm-es venti alá is beférő CPU-hűtővel (pl. ID-Cooling IS-60)
- MSI GTX1050 Ti 4GT LP, vagy Zotac GTX1050 Ti LP-vel, a gyári ventijeik helyett 1 vagy 2db leszabályozott, csendes 80mm-es ventivel a ház oldalában. (A GTX1050 Ti LP kártyáknál a DVI csatlakozó házon belüli kialakítása elég sok helyet elfoglal, az beleszólhat az oldalsó házventik elhelyezésébe.)Ha jól értem nem szükségszerű ilyen kompaktnak lennie, a komód úgy is eltakarná, ráadásul úgy készül majd rendelésre. Lehet jobban járnál, ha az alkatrészeket eleve abba építenéd be. Így a szellőzést is optimalizálhatnád, pénzt is spórolnál a házon, és akkor az LP dVGA-t sem kellene erőltetni. Helyette teljes magas kártyában gondolkodnék.
Tulajdonképp egy fiókba kellene beépíteni, így azt könnyen kiveheted, ha szerelni kell. -
-
HookR
addikt
válasz
mpierre
#37751
üzenetére
Az alaplap mögött. bit-tech.net
Amúgy ez pont jó példa arra, amit a #37745-ben írtam. A dVGA az alaplap mellé került és a teteje az alacsonyabb hűtőhöz lett igazítva egy hosszú flexibilis riser segítségével.
(#37753) >Deego..: DeskMini 110 teszt
-
HookR
addikt
Objektíven nézve a keskeny kivitel kevesebb helyet foglal az asztalon és szabadon hagyja a két oldalra került szellőzőnyílásokat. Ezzel a belső elrendezéssel az alternatíva az, ha elfektetjük a házat, de akkor a szélessége nem 20cm lesz, hanem ~33.
A cél az alkatrészek kompakt elhelyezése, ám azok szabványos mérete erősen behatárolja az életképes variációk számát. A teljes magas dVGA az alaplapban lényegesen magasabbra nyúlik, mint egy egészséges méretű topflow hűtő, ezért is igen gyakori a gyári házaknál a tápot a CPU-hűtő fölé helyezni. De azzal lábon lőjük a CPU-hűtő hatékony szellőzését és erősen behatároljuk a lehetséges magasságát.
Ha a 90-100mm körüli CPU-hűtő magasságból indulunk ki, akkor a teljes magasságú dVGA-t valahogy máshogy kell elhelyezni. Az erre vonatkozó okfejtést leírtam a korábbi hozzászólásban, lényeg, hogy a fix 90 fokos riser használata tűnik az aranyközépútnak. Innen kvázi adja magát, hogy a táp és merevlemezek hova kerüljenek a kompakt elrendezés érdekében. Így a ház külső mérete a belső elrendezés szükségszerű folyománya, nem pedig célkitűzés.
Illetve van még egy lehetőség: A dVGA-t a drága flexibilis riser-rel nem az alaplap mögé, hanem csak 1 slot eltolással a mini-ITX alaplap mellé helyezzük úgy, hogy tetejét az LP kártyáknak megfelelő magasságban rögzítjük. Azaz a dVGA alja bekerül az alaplap síkjának a másik oldalára. Mintha egy alacsony microATX-es házban a 2-3. LP bővítőhelyre rögzülne a teljes magas dVGA.
Ha szubjektíven nézzük... ...és itt jön a ti véleményetek, amire kíváncsi vagyok. -
HookR
addikt
Jó, akkor egyszerűsítsünk!
A #37723-as hsz. kapcsán mondjatok valamit arra vonatkozólag, hogy:
- Mennyire van rendben az alkatrészek ilyen elrendezése?
- Láttok-e potenciált a külső megjelenésében, ilyen kiterjedésbeli arányokkal (kis alapterület, felfelé tornyosulás)? Vagy nehéz elképzelni, hogy a kivágások alakjával, arányaival szemrevalóvá lehetne tenni? -
HookR
addikt
-
HookR
addikt
válasz
Nestor16
#37724
üzenetére
"csak 20 pines a 12V-os ága, a házban lévő 170Wattos táp pedig 24."
Csak annyiban különböznek, hogy a +4 pin (kép) a PCI-E csatlakozó miatti potenciálisan megnövekedett fogyasztási igényt hivatott kielégíteni, ami ugye nincs az alaplapon. Adapterrel használhatod a házban lévő tápot is. -
HookR
addikt
Ha már tervekről esik szó, akkor én is előrántok egyet a kalapból. Idejekorán, mert még erősen work in progress stádiumban leledzik.
ITX-Box v12 - dropbox
- 130 x 324 x 220 mm - 9,3l (jelenleg)
- CPU-hűtő magasság: 99 mm
- dVGA hossz: 214 mm
- dVGA magasság: 136 mmKacérkodni kezdtem a teljes magas dVGA gondolatával (Nem mintha jelenleg olyan nagy szükségem lenne rá, de hátha elkap a gépszíj és akkor már ne legyek kidolgozott terv nélkül!
). Hosszú flexibilis riser-rel be lehetne forgatni az alaplap mögé, ahogy arra egyre több külföldi megoldást látni mostanság, de egyrészt a jó minőségű riser igen drága, másrészt nálam szempont egy egészséges méretű top-flow hűtő minimum 120/140x25mm-es ventivel, azzal együtt meg már majdnem olyan széles lenne a ház, mintha a teljes magas dVGA normál módon az alaplap PCI-E csatlakozójában lenne.
Alternatívát a 90 fokos riser-ek jelentenek, abból is a merev, PCB-s változat lényegesen egyszerűbb, kedvezőbb árfekvésű. A modellben az alkatrészeket sima 1U méretű változat köré csoportosítottam. (Ennek a hátulütője, hogy a dVGA hátlapi takarólemezének alja így belenyúlik az alaplap IO kivezetésének szélébe, jellemzően az audio csatlakozókba. Nem véletlen, hogy a Silverstone fektetett házainál a 90 fokos riser egy további, sima magasítón keresztül csatlakozik a dVGA-val. Illetve az NFC S4 Mini-nél meg rövid flexibilis riser-rel van távolabb helyezve a dVGA. Másik megoldás a dVGA saját, gyári hátlapja helyett a házhoz idomított saját változatot készíteni, úgy nem kell a dVGA-t távolabb helyezve a ház méreteit növelni.) Az SFX-L táp az elfektetett dVGA mellé került, a ház hátlapjára, így belső táphosszabbító sem kell. A merevlemezek meg a maradék teret töltik ki. 1db 3,5"-es HDD fér az előlap mögé, 4db 2,5"-es merevlemezhely a táp elé és 2db 2,5"-es a CPU-hűtő és a ház hátoldala közé. Itt fontos leszögezni, hogy nem(!) a 6db 2,5"-es meghajtó elhelyezése volt a cél, hanem csak a lehetséges rögzítési pontok kialakítása az alkalmazott tápegység (SFX, vagy SFX-L) kábelezésétől és a CPU-hűtő térfoglalásától függően. Például SFX-L tápegység esetén az első 4db helyből jó esetben valamelyik 2db marad használható.
dVGA-ból a Gigabyte és a Zotac GTX1070 Mini-je is elfér. Az MSI Aero nem, az túl magas. A kártya jobb szellőzése érdekében a ház eleje is perforált.Bőven akad még rajta mit átgondolni. Például:
- Mivel nincs dedikált házventi, ezért valószínűleg ildomos lenne a dVGA-t külön lemezzel elhatárolni, hogy ne fűtse fel a többi alkatrészt.
- Valamilyen ízléses, mutatósabb külcsín lenne a kívánatos, ehhez a kivágások alakjával és arányaival még játszadozni kell.Örömmel fogadok minden építő jellegű észrevételt, javaslatot.
-
-
HookR
addikt
Még ezeket is lesd meg:
- Lian Li PC-O5
- Lian Li PC-Q19
- Silverstone FTZ01
- Silverstone ML07
- Silverstone ML08
- Silverstone RVZ01
- Silverstone RVZ01-E
- Silverstone RVZ02Raven Ridge APU úgy néz ki csak 2018 elejére várható. Hogy legalább Bristol Ridge APU lesz-e idén AM4 foglalatba, azt nem tudom.
-
HookR
addikt

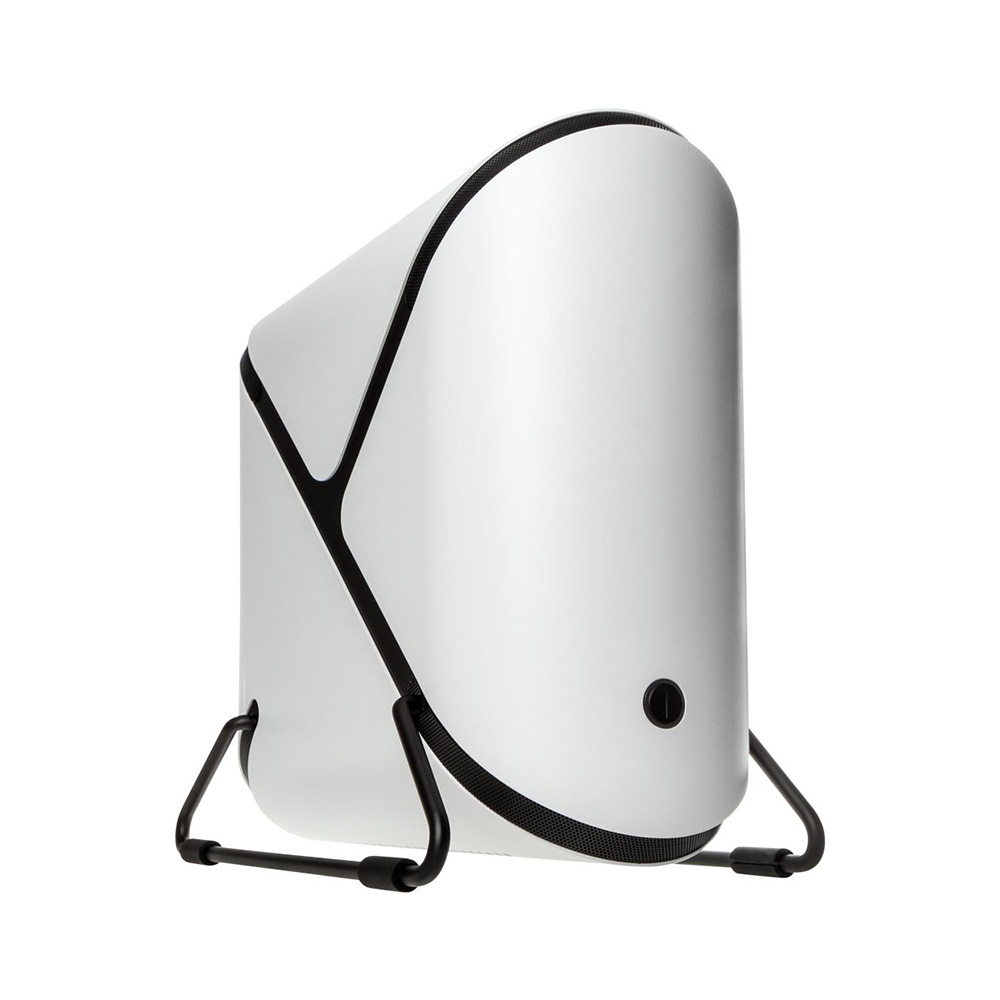

Már a címlapon is megjelent és senki nem linkeli a korábban még Pillow néven mutogatott BitFenix újdonságot, ejnye!
BitFenix Portal hivatalos oldal - [link]
- 185 x 382 x 411 mm talp nélkül.
-
HookR
addikt
válasz
t72killer
#37524
üzenetére
A Gigabyte előnye a plusz egy HDMI kimenet. Az MSI (és Zotac) mellett szól a dupla ventis kialakítás, ami alatt alacsonyabb, folytonos, besüllyesztés nélküli a hűtőborda, így előnyösebb, ha a gyári ventiket kiváltanád csendesebb 80/92/120/140 mm-es venti(v/kk)el. Valahogy így: v10
-
HookR
addikt
-
HookR
addikt
válasz
Oliverda
#37381
üzenetére
AC adapterre támaszkodó gyári házaknál sajnos nem jellemző a dual slotos, akár 75W fogyasztású LP bővítőkártyára méretezés. Már az is kisebb csoda, hogy a Silverstone az SFX tápra épülő ML05 és ML06 után odafigyelt a felhasználói visszajelzésekre és piacra dobta az átvariált belső elrendezésű ML06-E és ML09 kuckókat.
-
-
HookR
addikt
válasz
Oliverda
#37345
üzenetére
"15A a peak, ráadásul ezt csak át kell engednie kívülről (Switched input), ergo ezzel elvileg nem lehet túlterhelni."
picoPSU-160-XT: "At max load, forced air ventilation is required. For fanless or improper ventilation operation derate the output of the 3.3 and 5V rails until PSU temperature falls below 65C. Peak load should not exceed 60 seconds. Combined max power output should not exceed more than 200watts."
Egyszerre pár darab 3,5"-es HDD felpörgésénél jól is jön a peak 15A, azok egy percen belül vannak.
-
HookR
addikt
Itt lehet rendelni az egyéni igényekre szabható G-Unique-féle PDCB-t ('PicoPSU'-t, ha úgy tetszik, de az igazából konkrét termék márkaneve): smallformfactor.net
- 24 mm magas PCB
- Rendelésre készül 120 / 220 / 300 / 400W-os kivitelben, tetszés szerinti kábelhosszban és kábel konfigurációban, hozzávaló 330 / 400 / 500W-osra módosított DELL AC-adapterrel.
==========================================
Turemetal TL240 hivatalos oldal - [link]
- 155 x 32 x 20 mm
- 240W
==========================================
Turemetal TP240 hivatalos oldal - [link]
- 155 x 32 x 20 mm
- 240W
==========================================
-
HookR
addikt
Biostar Racing X370GTN képek - videocardz.com
- AM4
- M.2 -
HookR
addikt
válasz
UdVi86
#37240
üzenetére
Amennyire látom, ezen érvek kombinációja okozza a 'késlekedést':
- Bár az évek előrehaladtával a mini-ITX alaplapok egyre nagyobb népszerűségre tesznek szert, továbbra is rétegterméknek számítanak.
- A méretbeli kötöttségek és az ebből adódó zsúfoltság több fejtörést okoz tervezésnél a nyákterületben bővelkedő nagyobb formátumokhoz képest, jellemzően hetekkel, hónapokkal későbbi megjelenést eredményezve.
- Jelenleg az Intel processzorok piaci részesedése elsöprő fölényű, érthető ha a gyártók elsősorban a szélesebb tömegeket érintő termékekre koncentrálnak. Tulajdonképp már annak is örülhettünk, hogy elfogadható választék volt ilyesmi lapokból.
- A Ryzen-ből egyelőre a magasabb kategóriába szánt, sok magos változatok elérhetőek. A mini-ITX-ben gondolkodó vásárlók nagyobbik hányada minden bizonnyal főleg a kevesebb magos CPU-kra és a Raven Ridge APU-kra kíváncsi, amikre még szintén várni kell.Tudom nem túl üdítő ebbe így belegondolni, de sajnos ez van.
Türelem AM4-es mini-ITX alaplapot terem. (#37242) Oliverda: Ha méretbeli kérdések, vagy felhasználói tapasztalatok érdekelnek, akkor itt jó helyen vagy. Ha tápos mélylélektan, akkor szaktopikban célszerű érdeklődni.
-
HookR
addikt
válasz
Oliverda
#37233
üzenetére
Ezeket találtam csak: arukereso / [link] (ML06-E is van a varázsló kínálatában)
Fontos, hogy nem keverendő a sima ML06-tal, annak más a belső elrendezése.Ezen kép nagyobb felbontású változata alapján* olyan 42mm (+/- 1mm) marad a CPU-hűtő számára. Viszont top-flow hűtő ventijének szellőznie is kellene, úgyhogy ilyen esetben például a 37mm magas Noctua NH-L9-nél magasabbat nem célszerű berakni. Közben látom, hogy Silverstone honlapon is "37~70mm"-t adnak meg hűtőmagasságra a különböző variációk függvényében.
* CPU tetejétől a hátlap alaplapi IO nyílásának teteje ~32,5mm. Onnan viszont a single slot-os kártya szélét érzésre lőttem be.
-
HookR
addikt
válasz
Mercutio_
#37169
üzenetére
"Amúgy én arra tippelek, hogy úgy értette lesz-e ezen lapoknak mITX megfelelője"
Én is így értelmeztem, de gondoltam hátha rosszul...(#37155) Duracellm...: Vélhetően olyasmi elrendezésre számíthatunk, mint az eddig megjelent AM3/FM2(+) lapok esetében. A jobban felszerelt változatokon M.2 foglalattal.
A:
- ASRock FM2A88X-ITX+
- Asus M4A88T-I DeluxeB:
- Biostar Hi-Fi A88ZN
- Gigabyte GA-F2A88XN-WIFI
- MSI A88XI AC V2 -
#37162
HookR
addikt
energy4ever
#37160
HookR
addikt
válasz
energy4ever
#37160
üzenetére
Egyelőre még csak 2 Biostar (B350GTN, X370GTN) lett homályosan megszellőztetve, de az is képek és konkrét megjelenési időpont nélkül. Külföldi oldalakon van, ahol második negyedévet olvasni, de gondolom legkésőbb a Raven Ridge megjelenése előtt már elkezdenek szállingózni. Türelem, mini-ITX lapot terem.
-
HookR
addikt
Két dolgot mérj meg (fél mm pontosággal, ha lehet):
- PCI-E sín (a ház bal oldal felőli oldalfalának) távolsága a ház (bal oldali) külső széléig.
- Fedlap anyagvastagsága. (A honlapon 4mm-t írnak, de a ház szélességénél külső méretre 240mm, belsőre meg 234mm van megadva, azaz gyanús, hogy a fedlap csak 3mm vastag.)Az első kb ~24,3mm (+/- 1mm)
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
- Synology NAS
- Formula-1
- Házimozi belépő szinten
- EA Sports WRC '23
- Trollok komolyan
- gban: Ingyen kellene, de tegnapra
- Samsung Galaxy Watch7 - kötelező kör
- Motorolaj, hajtóműolaj, hűtőfolyadék, adalékok és szűrők topikja
- Xbox tulajok OFF topicja
- NVIDIA GeForce RTX 5070 / 5070 Ti (GB205 / 203)
- További aktív témák...
- Lenovo Legion 2026ig Garis Gamer Laptop 165hz i5 11400H 16GB DDR4 512GB SSD RTX 3060 6GB 130W
- Gigabyte GA-Z68A-D3-B3 LGA 1155 alaplap
- több db DDR4 laptop ramok 2x8Gb (7e) 2x16Gb (18e) és 2x32GB (35e) párban garanciával!
- Corsair Vengeance LPX 16GB (1x16GB) DDR4 3000MHz C15
- BESZÁMÍTÁS! ASUS TUF Z390-PRO GAMING alaplap garanciával hibátlan működéssel
- BESZÁMÍTÁS! Asus B760M i7 12700KF 32GB DDR4 512GB SSD RX 6800 16GB Rampage SHIVA FSP 700W
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5800X 32/64GB RAM RTX 4060 Ti 8GB GAMER PC termékbeszámítással
- BESZÁMÍTÁS! Asus M5A99FX PRO R2.0 990FX chipset alaplap garanciával hibátlan működéssel
- ÁRGARANCIA!Épített KomPhone i5 10600KF 16/32/64GB RAM RX 6600 8GB GAMER PC termékbeszámítással
- LG 45GR95QE - 45" Ívelt OLED / 2K WQHD / 240Hz 0.03ms / NVIDIA G-Sync / FreeSync Premium / HDMI 2.1
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Promenade Publishing House Kft.
Város: Budapest
