• #60416 gerleimarci aktív tag geotigris9 #60414

  Új Válasz 2017-09-10 16:30:17 #60416

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gerleimarci

  aktív tag

  válasz geotigris9 #60414 üzenetére

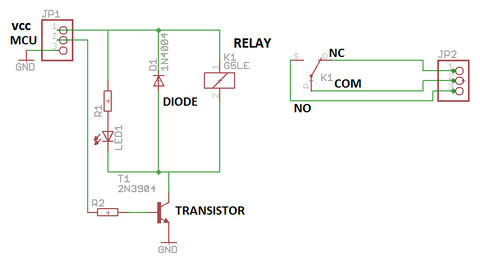

  A VCC és MCU megy az 5V-ra, GND gondolom egyértelmű. A kontaktnál pedig a COM-ra mehet a fázis, NO-ra a szivattyú és még adsz a szivattyúnak nullát.

• #60192 Kernel nagyúr geotigris9 #60190

  Új Válasz 2017-08-21 18:36:35 #60192

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz geotigris9 #60190 üzenetére

  Ami oda van írva, illetve kettőhöz még dokumentáció is van.

  Az optocsatolós változattal mit sem érsz ebben az esetben, mert a relé DC-tápját úgyis a gépből veszed (nem külön tápról), így nem tudsz mit elválasztani egymástól.

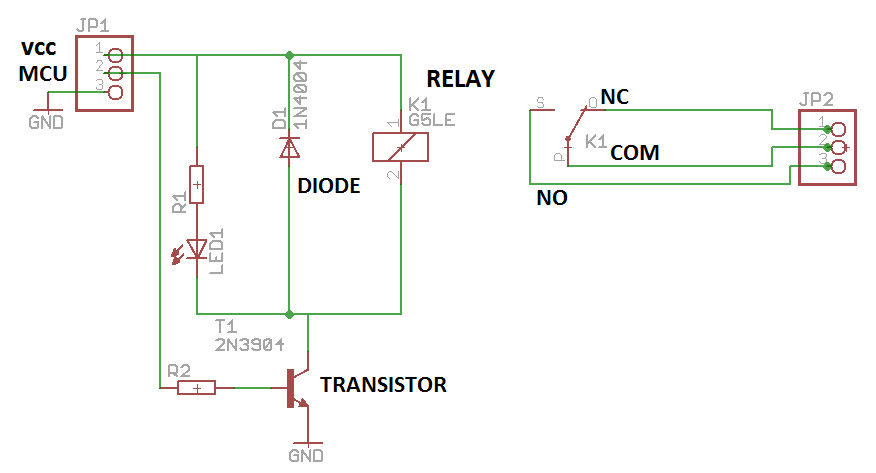

  A legegyszerűbb modulon egy tranzisztoros kapcsoló van, de azt sem tudod kihasználni:



  Ha jó hozzá a rajz. Nekem eBay-modulon PNP-tranzisztor van, a pozitív ágban, GND-re kell zárni a bemenetét, úgy húz meg a relé.

  Ez meg pont fordítva. De mindegy, mert neked a tranzisztor nem is kell. Vagy összekötheted az 1-2 pontot.

• #60185 VIPowER őstag geotigris9 #60165

  Új Válasz 2017-08-21 13:06:21 #60185

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  VIPowER

  őstag

  válasz geotigris9 #60165 üzenetére

  Ez 12V-os, de jó az is Neked. Amikor indítod a gépet, behúz a relé, indul a szivattyú.: [link]
  Ami kell hozzá : 1, 2. A 230V nem játék, így a szigetelést valahogy normálisan kell megoldani ami rád marad.

• #60166 darvinya titán geotigris9 #60165

  Új Válasz 2017-08-20 18:04:01 #60166

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  darvinya

  titán

  válasz geotigris9 #60165 üzenetére

  12V-os jobb lenne, mert 5V-os ágon mindig van feszültség újabb sz.gépeknél töltés céljából.

  Tehát 12V-os relével kapcsolnám 230V-os szivattyút, mert csak akkor húzna be mikor üzemel sz.gép.

• #58775 Kernel nagyúr geotigris9 #58773

  Új Válasz 2017-05-28 19:35:24 #58775

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz geotigris9 #58773 üzenetére

  A fehér LED-ek sajátossága, hogy nagyon kis áramra is már képes minimális fényt adni, vagyis nagyon érzékenyek. A többi szokványos DIP LED nem annyira.

  Épp kísérleteztem a LED-teszteremmel, amit LCD háttérvilágításhoz kreáltam, ahol 100-200 V-ot kell ráadni, mert sok LED van sorba.

  Ha az áramot 0,1-0,2 mA-re korlátoztam, a LED már parázslik annyira, hogy a működése ellenőrizhető. Viszont ennyi áram még nem ráz, tehát nem gond, ha véletlenül megfogom, a több száz V betáp dacára.

  Vagyis azt próbálom ebből kihozni, hogy ezek a LED-ek már olyan kis áramon világítani kezdenek, ami még nem életveszélyes nagyságú. Talán még fázisceruzát is lehetne vele építeni, bár arra nem teszteltem.

  Hogy a multiméterek a klasszikus diódákhoz vannak tervezve, annak hagyománya is van, hiszen régen nem voltak ilyen LED-ek. Lehetne mondani, hogy ma már erre is gondolhatnának a tervezők (akár egy külön kapcsolható állásban, nehogy káros legyen más alkatrészekre), de egyelőre nem szokás.

• #58774 tordaitibi veterán geotigris9 #58770

  Új Válasz 2017-05-28 18:44:18 #58774

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz geotigris9 #58770 üzenetére

  Semmi baja, eppenhogy ''ovatos''
  A masik muszer 1voltnal joval tobbet ad ki meresnel, es nem a 200mV allast hasznalja, ez meg max. 2 voltot, mivel diodanal 0,8 voltnal tobb nem eshet, ha igen akkor az ugyis hibas. Gondolom a multimeter a szokasos 1,99 vagy 1,999 mereshataru, ezert a teljes merofeszultseg megjelenik, es tulcsordul.
  A muszer hibatlan, nem szamit user errorra, azaz 2,3-3,6 v ledekre.

• #58772 Kernel nagyúr geotigris9 #58770

  Új Válasz 2017-05-28 18:15:46 #58772

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz geotigris9 #58770 üzenetére

  Épp ez az, hogy típusjellemző a mérőfeszültség nagysága, egyik típusnál, ennyi, másiknál annyi.

  Mivel a fehér LED nagyobb (3 V körüli) nyitófeszültséget igényel, ezt nem minden műszer biztosítja, de nem is kell neki, nincs erre specifikálva.

  Esetleg ez érdekes lehet:

  http://hobbybarkacsolas.mindenkilapja.hu/html/23583126/render/led-parameterek

• #58771 Lompos48 nagyúr geotigris9 #58770

  Új Válasz 2017-05-28 18:11:54 #58771

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz geotigris9 #58770 üzenetére

  Kisebb a feszültségtartaléka. Próbáld meg egy piros,sárga vagy zöld LEDdel!

• #58743 geotigris9 tag geotigris9 #58732

  Új Válasz 2017-05-26 22:05:16 #58743

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  geotigris9

  tag

  válasz geotigris9 #58732 üzenetére

  Be lett tesztelve élesbe több órán keresztül dolgoztam a fúrókalapáccsal rendben működött. Most már ki merem jelenteni megcsináltam és jó lett.

• #58732 geotigris9 tag geotigris9 #58721

  Új Válasz 2017-05-26 16:35:34 #58732

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  geotigris9

  tag

  válasz geotigris9 #58721 üzenetére

  Na megcsináltam úgy néz ki működik rendben. De majd akkor lesz azért a tuti ha néhány órát használom minden probléma mentesen.

  Azért egy kis pöcköt csinálni a régi helyére, hogy méretben mindenben jó legyen azon azért kellet agyalni miből lehetne és hogyan pontosan, hogy működjön is a kapcsoló vele.

• #58720 mezis félisten geotigris9 #58702

  Új Válasz 2017-05-25 22:23:22 #58720

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  mezis

  félisten

  válasz geotigris9 #58702 üzenetére

  Most jutott eszembe: újabb időkben szokás a tekercsek közé tenni egy hőbiztosítékot. Ha az kioldott, akkor az vissza nem kapcsol. Néha ki lehet cserélni.

• #58706 Kernel nagyúr geotigris9 #58702

  Új Válasz 2017-05-25 19:48:33 #58706

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz geotigris9 #58702 üzenetére

  Ahogy már említették, nem kell a kondi a működéshez, sokszor még a kommutátor szikrázását sem csökkenti észrevehetően. Elsődleges szerepe a hálózat felé a rádiózavar csökkentése.

  Tehát pótolni illik ugyan, de a kipróbáláshoz nem fontos.

• #58701 mezis félisten geotigris9 #58700

  Új Válasz 2017-05-25 17:04:29 #58701

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  mezis

  félisten

  válasz geotigris9 #58700 üzenetére

  Üdv!

  A sárga kocka zavarszűrő kondenzátor. Ettől még működhetne, kicsit jobban szikrázva.
  A kommutátor ép, nincsenek beégések ?

• #23105 sketchifun senior tag geotigris9 #23104

  Új Válasz 2012-09-16 09:20:52 #23105

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  sketchifun

  senior tag

  válasz geotigris9 #23104 üzenetére

  Valószínüleg a háttérvilágításra kötött be egy potmétert/ellenállást.
