pschio
őstag
válasz
cellpeti
#2138
üzenetére
Nem is tudom magyarul hogy van.
Elrendezést jelent. Itt egy videó, hogy kell csinálni. Remélem segít. Talán ez magyarázatot ad a "modelltérbe belemutató négyzet"-re. A rajzot maximális hosszában és széltében dupla görgőkattal lehet behozni. Ezt látod a 31. másodpercben. Itt a rajzod is ami így készült.Ezen megnézheted, hogy rendeztem el a szöveget. Erre gondoltál?
Egyébként javaslom, hogy ne magyar Autocad-et használj. Ha az iskola biztosít angol verziót azt válaszd. Ha netán külföldön fogsz dolgozni megérted majd miért mondom.
-
pschio
őstag
válasz
cellpeti
#2134
üzenetére
Először is a papírtérben jobb klikk az aktuális papírtér fülére. Ott page setup managger. Modify. Kiválasztod a nyomtatót először is. Ez lehet PDF nyomtató is.
A korábbi javaslatokkal ellentétben nem window-t plottolsz hanem layout-ot.
Kiválasztod a papírméretet. Jelen esetben ez A3. Nem oversize meg hasonló egzotikumok.
A plot scale-nél mm-ert állítasz be. Nem inch-el dolgozunk
A plot offset az 0mm, 0mm
Plot style-nál be tudo állítani, hogy színes fehete fehér vagy szűrkeskálás legyen.
Ha ezeket beállítottad leokézod.
Ekkor a papírtérben megjelenik a rendes papír amit használni fogsz.
Fogod a "modelltérbe belemutató négyzet"-et és kihúzod a lap szélére. Ha akarsz keretet akkor nyomtatási határon belülre rakod, ha nem akkor kívülre. A nyomtatási határ a fehér területen lévő szaggatott vonal. Ha kihúztad akkor belekattintasz a "modelltérbe belemutató négyzet"-be. Ekkor tudosz saccperkb a rajzodra rázoomolni és nagyjából beállítani mit is akarsz nyomtatni. Ha méretarányosan akarsz nyomtatni, akkor ez természetesen nem elég. Ilyenkor visszalépsz a "modelltérbe belemutató négyzet"-ből kijelölöd, jobb klikk properties. Majd a scale mező értékét változtatva pontos méretarányt tudsz megadni. 1:1 rajznál pl ez az érték 1. Azért itt figyelni kell. Mert ha a unitod mm de a rajzban 1 egység mégis 1 métert jelent rajzban, akkor a scale-nél az 1-es érték már 1:1000-es méretarányt fog jelölni. (mert ugye milliméter és méter között ennyi a váltó)
Remélem nagyjából érthető voltam
Ha nem akkor kérdezz! -
Egorov
aktív tag
válasz
cellpeti
#2134
üzenetére
Na azt nem tudom. Én mindig Mérnökirodában nyomtattattam ki a rajzaimat, ott méretre is vágták faszán. Esetleg próbáld meg ezt:

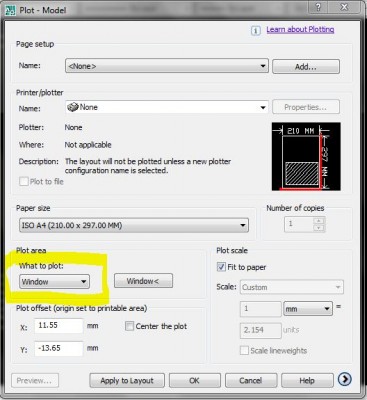

Ha a window-ra állítod, akkor elméletileg ki lehet jelölni, hogy mit nyomtasson ki. Aztán ha ez sem működik, akkor nem tudom. Kérdezz meg valami csoporttársat vagy felsőbb éves diákot.
-
Egorov
aktív tag
válasz
cellpeti
#2131
üzenetére
Szia!
Ha még nem használtál sohasem AutoCAD-et akkor kicsit sok lenne leírni, úgyhogy inkább csináltam neked egyet.
Amit nem tudtam: a név, dátum, ellenőr... oszlop az milyen széles? Én 15mm-re vettem. Illetve a vonalvastagság nincs beállítva, valamint nem tudom milyen betűmérettel kell beleírni a szövegmezőbe. Ha kettőször kattintasz a szövegre, akkor tudsz a méreten és elrendezésen is állítani. Remélem jó, ha nem akkor bocsesz.
Elrendezést jelent. Itt egy
