• #63063 Kernel nagyúr Simid #63062

  Új Válasz 2018-02-21 19:27:54 #63063

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Simid #63062 üzenetére

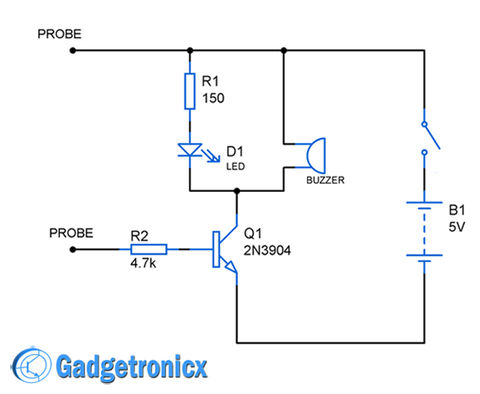

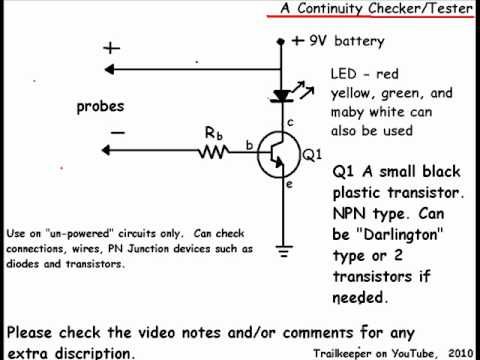

  Megpróbálhatod leutánozni a LED-es fázisceruza egyszerű áramkörét, de akkor már Darlingtonnal, a nagyobb áramerősítés érdekében:





• #63049 Kernel nagyúr Simid #63044

  Új Válasz 2018-02-21 09:23:27 #63049

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Simid #63044 üzenetére

  Az érintés nélküli fázisceruza lényege, hogy egy tranzisztor bázisa érzékeli a jelet, ami az erősítők bemenetén észlelhető búgás / brumm jellegű lenne, csak itt nem lesz belőle hang, hanem egy LED-et működtet. Ehhez értelemszerűen áramforrás (gombelem) is szükséges, a hagyományos fázisceruzától eltérően.

  Hasonló "brummérzékelő" kapcsolást láttam már 555 IC-vel is, de nem mondanám, hogy ez a legjobb követendő megoldás. Vagy cél- / igényfüggő.

  A régi TV-k érintőszenzorai például olyan elven működtek, hogy az ember ujja két érintkezőt zárt össze, erre voltak kitalálva a klasszikus SAS6600 és hasonló IC-k, ami 4 db szenzort kezelt.

  Manapság pedig vannak a kapacitív szenzorok is, legegyszerűbb ilyet felhasználni, ez egy műanyaglapon keresztül is érzékel:

  https://prohardver.hu/tema/hobby_elektronika/hsz_59446-59446.html

  https://prohardver.hu/tema/hobby_elektronika/hsz_59449-59449.html
