  • #6445 Psanyi42 tag MR_Joe #6410
    Új Válasz #6445
    Új hozzászólás
    Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
    Privát üzenet küldése

    Psanyi42

    tag

    válasz MR_Joe #6410 üzenetére

    A TIA portál tényleg sokban különbözik a korábbi programozóhoz képest. Például ha az optimalizált blokk hozzáférést kikapcsoljátok, majd vissza, akkor már fogalma sincs róla, hogy mi van, de a plc ugyanúgy stop-ba áll, ha nem megengedett műveletet használnátok.

    Szimuláció: 1200/1500 PLC-k a TIA portálos szimulációval működnek, úgy kell működésre bírni, hogy elindítod, rányomsz hogy új project, itt van 2 lehetőség vagy 1200 vagy 1500 értelemszerűen a neked megfelelőt választod ki. (A programozó ablakból csak az 1500-as plc-hez tudja elindítani a szimulációt, nem értem miért, de mindegy is) Ezután a TIA portálból letöltöd a hardverconfigot, ha a a programot is le akarod tölteni, néha megadja magát, és nem engedi, ezért célszerű először csak a hardverconfigot letölteni rá. Ezután mehet a program letöltés is, és minden működik. Szimulálni ugyan úgy lehet, mint ha watch tablet szeretnél létrehozni, csak itt sim table a neve, akkor éred el ha kirakod nagy képernyősre a szimulációs programot. Ebben lehet létre kell hoznod új sim tablet, mert nekem volt hogy az alappal, ami benne van azzal nem engedte, ezt sem értem, hogy miért. (Szerintem sokkal jobb, egyszerűbb, kezelhetőbb és gyorsabb volt a régebbi plcsim). Memory resetet ne nyomj soha, mert attól csak crashel, csak nagyon ritkán végzi el a tényleges mem resetet, és akkor is csak 1-2 perc után.

    Ha 300/400-as PLC-t szeretnél szimulálni, akkor elvileg a régebbi PLCSIM is feltelepütl a gépedre, valahol keresd meg. Itt a kapcsolat típusát is ki kell választani a megfelelő hardverconfig szerint, és itt is először a hardverconfigot kell először letölteni.

  • #6411 JAGER 10 tag MR_Joe #6407
    Új Válasz #6411
    Új hozzászólás
    Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
    Privát üzenet küldése

    JAGER 10

    tag

    válasz MR_Joe #6407 üzenetére

    Milyen iskolában tanulod a programozást?

  • #6409 Szirty őstag MR_Joe #6407
    Új Válasz #6409
    Új hozzászólás
    Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
    Privát üzenet küldése

    Szirty

    őstag

    válasz MR_Joe #6407 üzenetére

    Szia!

    "Szóval: szimulációval már próbálkoztam, de valamiért nem volt hajlandó működni...pontosabban egyáltalán nem találtam meg, hol van"

    A Simatic manager egy szoftver csomag, ami komponensekből áll össze. A PLCSIM is egy komponens. Ezzel és a hozzá tartozó licenszel rendelkezned kell a szimulációhoz.

    A Simatic Managerből lehet indítani ezzel az ikonnal:

    Vagy a menüből: Options / Simulate modules

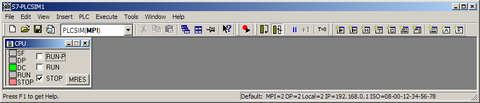

    Kapsz egy ilyesmi ablakot:

    (Egyébként Windows Start menüből vagy desktop ikonnal, esetleg parancssorból is indítható ha épp úgy tetszik)

    A Simatic Manager interface (PG/PC interface) automatikusan átvált PLCSIM interfészre, hogy a szimulált modult elérhesd. Ezt a Manager ablak alján lévő állapotsorban látod:

    Ha ez megtörténik, akkor innen már minden úgy működik mint ha valódi PLC-hez kapcsolódtál volna.

    "A cégnél a sor vezérlések túlnyomóan 300-as szériával vannak megoldva, de persze folyamatosan cserélik majd ezeket le."

    Miért cserélik le? Van bármi értelmes oka ennek? (nagy nagy pénz pazarlásnak tűnik)

    "Az hogy 1200-asat választottam, igazából anyagi döntés volt. Jóval egy 300-as ára alatt megkaptam"

    Az 1200-as főleg azért olcsóbb, mert más kategória.
    Ahogy egy Mercedes kisbusz is olcsóbb mint egy személyvonat..

    "Amúgy a TIA nagyon más mint az s7-manager?"

    Nagyon. Szinte köszönő viszonyban sincsenek egymással.
    Egyébként TIA-val lehet 300-asokat is programozni. Csak nem a BASIC változattal és nem mindegyik CPU-t.

  • #6406 Szirty őstag MR_Joe #6403
    Új Válasz #6406
    Új hozzászólás
    Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
    Privát üzenet küldése

    Szirty

    őstag

    válasz MR_Joe #6403 üzenetére

    Szia!

    S7-300-akat használtan, bontottat, vagy elfekvőt érdemes venni ilyen célra.
    ebay, vatera, jófogás stb helyeken akad...

    A szimulátor kiváló tanulásra.
    (Ha nem töröltem volna a web oldalam, akkor erre sok példát tudnék adni)
    Én szimulátorral kezdeném. Működésre kell bírni.

    Az S7-300-hoz ha tényleg veszel, kelleni fog egy MPI/DP interfész is (hacsak nem sikerül PN/DP-s CPU-t szerezned). Új USB-s is 100e körül van.

    Igen, az S7-1200 programozásához TIA portál kell.
    De abból a BASIC is elég.
