• #99156 ViZion félisten estikornel #99108

  Új Válasz 2025-03-03 18:24:05 #99156

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  ViZion

  félisten

  válasz estikornel #99108 üzenetére

  A linkeden a megfejtés:
  NZXBee•4y ago
  Hello,
  I am sorry to hear that your power button is no longer working. Please contact our support team here: https://nzxt.com/support requesting a new USB module and we will be able to help you out :)

  De ha kiméred, hogy az alis kapcsolónak megfelelő ennek is a kapcsolása, akkor többet tudunk. Így nehezen mondanám rá. h ezt forraszd be.

• #99155 estikornel tag estikornel #99108

  Új Válasz 2025-03-03 18:09:02 #99155

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  estikornel

  tag

  válasz estikornel #99108 üzenetére

  Légyszi valaki erre is, ház csere lenne a közeljövőben de szeretném hibátlan állapotban tovább adni és sok idő mire megjön. : (

• #47054 Kernel nagyúr estikornel #47053

  Új Válasz 2015-05-30 15:03:02 #47054

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz estikornel #47053 üzenetére

  12V nem lesz, csak kb. 11,35, de az épp elég.

  Ventilátora válogatja, 200 mA körül kezdődnek általában, az nem tudja megizzasztani, de nem tudom, milyet akarsz rákötni.

• #47052 Kernel nagyúr estikornel #47051

  Új Válasz 2015-05-30 13:27:23 #47052

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz estikornel #47051 üzenetére

  Ha eBay-ről nem tudsz rendelni, akkor szokott lenni a Vaterán is például.

  Rá lehet kötni természetesen 4 db-ot is a 12V-ra, kimenetekre pedig a ventilátort.

  Ha külön potmétert szeretnél hozzá, akkor a rajta lévő trimmert ki lehet forrasztani, bekötni helyette 4,7k vagy 3,3k értékű potmétert.

  Rákötöttem egy átlagos tápventilátort, max 11,35 V-ra ment fel, ekkor 3 kΩ ellenállás volt mérhető. 4,7 kΩ trimmerrel kellően finoman tudtam szabályozni a fordulatot.

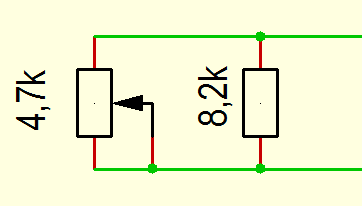

  De próbáltam úgy is, hogy párhuzamosan kötöttem a potméterrel egy 8,2 kΩ ellenállást, így végállásban pont elérte a maximumot.

  Tehát ez csak ennyi:



  Most kapcsoltam, miután eleve 10k trimmer van a panelon, ezért lehet úgyis, hogy benne marad az eredeti trimmer, azzal párhuzamosan ráforrasztani a külső potmétert (mehet a két szélső pontjára).

  Utána a trimmer egyszerűen beszabályozható a maximális feszültség elérésére.

• #47036 Kernel nagyúr estikornel #47029

  Új Válasz 2015-05-28 18:13:05 #47036

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz estikornel #47029 üzenetére

  Múltkor a lineáris szabályzó rajzát kérdezted, azt mutattam meg, de ez nem jelenti, hogy ajánlom is.

  Az LM317 panelt is inkább úgy gondoltam, hogy készen megrendelni egy kezdőnek egyszerűbb lehet, de utánépíteni nem mondanám, hogy érdemes. Kimeneti feszültséget sem árt tisztázni, hogy mennyire fontos a 12V megközelítése. Az LM317 talán 10V környékére húzható fel, 12V input esetén, ezt befolyásolja némileg a terhelőáram is.

  Az LM2596 szabályzó amellett, hogy alig melegszik és olcsó is, 11V felé is tud menni. Ezen egy 10 kΩ értékű trimmer van, de azzal a magasabb tartomány is beállítható. 12V betáp esetén 4,7 k potméter bőven elég neki, 3 k körül beáll a maximum.

  Csökkentettem lefelé, 2V kimenet épp 200 Ω-nál állt be.

  Természetesen úgy mértem, hogy a potmétert vezetéken csatlakoztattam és a mérés idejére leforrasztottam, hogy az áramkör többi része ne befolyásolja a kapott eredményt.

  Egyébként 0 Ω ellenállást például olyankor szoktak a panelra tervezni, amikor a rajzolaton egy kereszteződést másképp nem tudnak vagy nem akarnak elkerülni, inkább egy ellenállás lábai (pad) között vezetik át. Vagyis amúgy felesleges.

• #47034 fpeter84 senior tag estikornel #47033

  Új Válasz 2015-05-28 16:34:18 #47034

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  fpeter84

  senior tag

  válasz estikornel #47033 üzenetére

  Akkor már a pazarló melegedő LDO LM317 helyett használhatnál ilyen step-down modulokat: [link] - ezeket elég csak felcsavaroznod egy közös panelra és összevezetékezni, a potikat pedig a külső tekerőkre kivezetni...

  (#47032) FireKeeper

  Az a pár ezres inkább 10-20e-től a csillagos ég... Vagy ismersz még valami tényleg olcsó céget? A satronik volt valaha az általam ismert legolcsóbb hely - azért ott sem dolgoztak 1-2 ezresért, de sokmindent megcsináltak nekem 5-10e között - de sajnos mostanra fel is adták, lehúzták a rolót...

  Még ki nem próbáltam ezt a kínai céget, de ők azt ígérik hogy 10db 5x5-ös nyákot legyártanak ~4e-ért, 10db 10x10-est pedig ~7e-ért, és a szállítás is benne van az árban - de 1 panelért még ez is sok ha csak hobbizásról van szó...

• #47032 FireKeeper nagyúr estikornel #47031

  Új Válasz 2015-05-28 15:28:30 #47032

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  FireKeeper

  nagyúr

  válasz estikornel #47031 üzenetére

  hát ha van hozzá felszerelésed, nem túl nagy alkatrészsűrűségű nyákot akár házilag is le tudsz gyártatni, de vannak olyan gyártók akikkel te mint magánszemély is tudsz rendelni saját tervezésű nyákot. költségek gyártónként változhatnak, annyira azért nem olcsó mulatság (pár ezer), de sokkal igényesebb mint levegőben összerakni vagy raszterpanelon megcsinálni. akkor jobban megérné ha több panelt is gyártatnál, olyankor az egy panelre eső költségek jóval kisebbek.

• #47030 FireKeeper nagyúr estikornel #47029

  Új Válasz 2015-05-28 15:18:20 #47030

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  FireKeeper

  nagyúr

  válasz estikornel #47029 üzenetére

  ha már négy ilyen cuccot akarsz összefűzni, nem lenne érdemes nyákot csinálni hozzá?

• #46998 Kernel nagyúr estikornel #46997

  Új Válasz 2015-05-25 19:46:39 #46998

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz estikornel #46997 üzenetére

  Rajz itt van róla, kisebb eltéréssel, de a lényeg ugyanaz:

  http://www.pcbheaven.com/circuitpages/Simple_Linear_Fan_Controller/

  2SD882 tranzisztor helyett jó például a BD437, ami 6A helyett 4A-t bír, de egy ventilátornak ennyi elég általában. Vagy BD244, csak a fülét szigetelni kell csillámmal és gyűrűvel is.

  B502 annyit jelent, logaritmikus (B), 5 kohm értékű potméter (50 + 2db 0 = 5000 ohm).

  Vagy: http://www.ebay.com/itm/201317538024

  Lap alján a rajzát is megadják.
