Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
sörösló
aktív tag
válasz
PH-User
#36551
üzenetére
Nekem volt két IPC-m is, mind a kettőt elkunyizták a kölkek. Most egy 5000 Ft-os lidis töltőt használok, ugyanolyan jó mint a Voltcraft. Igaz ez nem írogat ki mindenféléket, csak a LED-ek villognak rajta, de szerintem ez nem sokat számít. Automatikus töltési - kisütési program alapján dolgozgat ez is. Frissít, válogat meg minden. Azt viszont nem tudom, hogy milyen hőmérsékletfigyelő van ezekben, mert az IPC-ben töltött aksikon is lehetett volna tojást sütni. Legalább is voltak 50 fokosak, kifejezetten sütötték az ujjamat, pedig annál vastagabb bőr csak a pofázmányomon van!
Ha ráérek, már csak szétkapom a mostanit, van e benne valami hőérzékelő a cella alatt. -
PH-User
addikt
-
Lompos48
nagyúr
válasz
PH-User
#36498
üzenetére
A képek tökéletesek, mert azt mutatják, ami fontos.
Igen, az égők kiégnek meg a rázás se használ a wolframszálnak. A LED nem fogja ugyanúgy megvilágítani sajnos, ideiglenes megoldásnak ellenben megteszi. Esetleg játszadozhatsz kicsit az irányítottságávan/pozíciójával. Legalább valami látszani fog. Majd töröm a fejem: miből lehetne olyan kicsi égőt kioperálni.
-
#22145024
törölt tag
válasz
PH-User
#36486
üzenetére
Ahogy Lompos48 írja, az árnyékolóharisnyát használják ilyenre "általánosan". De soxor bele lehet futni abba, hogy túl durva az is. Ilyenkor egy jobbfajta audiókábel belső ere(i) jöhet számításba, mivel azok soxor nagyon finom elemi szálakból állnak, csak ahhoz tényleg sokat kell blankolni.
Fluxba jó ha belemártogatod, márcsak a gyorsabb hőátadás miatt is. Így elkerülhető a panel szétégetése.
És amikor rajta vagy a panelon, lehetőleg ne ráncigáld a harisnyát, amíg nyomod le a pákával, mert könnyen ledobja magáról a forrszemet a panel. Ez fokozottan igaz a te PCB-dre, mert ahogy látom, nem FR4-es, hanem papírbakelit. Ha ennek ellenére leugrik ez-az, patkold meg nyugodtan aztán esetleg kend át körömlakkal, ha már minden működik.Azért ha később jársz ilyen bolt felé, érdemes egy ónsz.-harisnyát, meg esetleg egy "forrasztózsírt/krémet" beszerezni.
-
Lompos48
nagyúr
válasz
PH-User
#36486
üzenetére
Vékony vezetéket blankoljak meg, mártsam gyantába és próbáljam azzal felszívatni?
Inkább egy vékony árnyékolt kábel lehámozott "harisnyájával", mert az a szálak közé szívja az olvadt ónt. A flux is egy feloldott gyanta szokott lenni. Jó erre a célra.
A fotókról sajnos nem tudom azonosítani a kérdéses LED(ek)et.
-
#22145024
törölt tag
válasz
PH-User
#36478
üzenetére
Ónszívószalaggal lehet, hogy könnyebben tudod kiforrasztani a sok lábat.
(lomex: SZERSZÁM ÓNSZÍVÓ EL-160 ÓNSZÍVÓSZALAG 1.5mm KIFORRASZTÓ [52-00-28])
Szinte minden elektronikai boltban árulják. De ilyen egy-egy munkákra még kábelből is ki lehet termelni, ha elég vékonyak az elemi szálak, illetve nem árt hozzá némi folyasztószer. -
Lompos48
nagyúr
válasz
PH-User
#36473
üzenetére

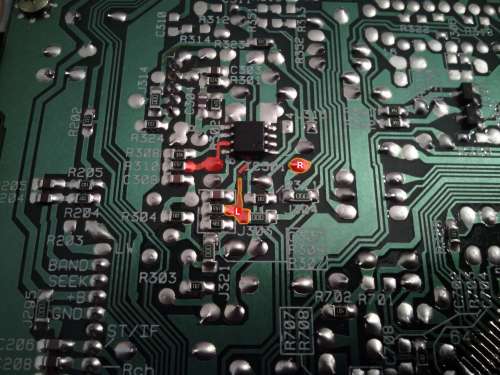

Van a driver ICnek egy 58-as lába, ami a Blaupunkt rajzának 13. oldalán VLCD néven, az IC adatlapján VDD1-ként szerepel. Ott lehet/lesz a kutya elásva. Randa egy dolog volna egy háttérvilágításon elbukni, ami csak valami LEDeket jelenthet.
Mérj rá arra, aztán egy 100 ohmos ellenállással próbáld a GND-re majd a VDD-re kötni. Hátha... -
mezis
félisten
válasz
PH-User
#36471
üzenetére
Találkoztam olyan LCD-vel, amelyikhez oldalról ragasztottak két smd LED-et, oda illő vékony kerámia csíkra.
Egyik sem világított. Sok hely volt, kicsit megreszeltem hagyományos LED-eket, talán ragasztottam is. A fényerőt kellett csökkentenem ellenállás növelésével.(Unitek SP-968 2+1 Multimedia Speaker System)
-
VIPowER
őstag
válasz
PH-User
#36463
üzenetére
Már hogyne futna. Egyébként nem értem miért nem csinálod meg a leírtakat, mert akkor már hallgathatnád is. A motorhoz menő pozitív ágat vágd el, vagy kösd ki a motorból. Kazettát is be kell tenned hogy szóljon, mivel egy mikrokapcsoló is van benne. A másik, ha van ilyen kész magnód, akkor miért akarsz a másik magnóval egyáltalán kezdeni valamit?
-
Lompos48
nagyúr
-
-
VIPowER
őstag
válasz
PH-User
#36351
üzenetére

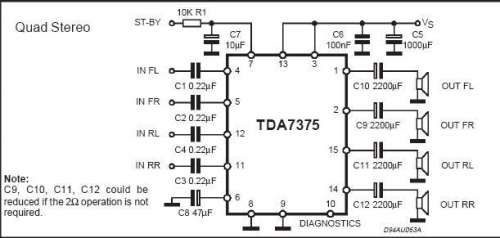

Azt ki kellene próbálnod hogy alapból, vezérlés nélkül, aktiválva van e a Mute és a Stand-by. Ehhez persze feszültség alá kell helyezni, és rákötni valamilyen hangszórót.
A végfok kimeneteivel meg vigyázz. Nem érhet sem a házhoz, sem egymáshoz, mert egyből pukkan az IC.
A bemenetről meg. Négy bemenete van, Neked kettő kell, amelyik szimpatikus. Adatlapon számozva látható. -
VIPowER
őstag
válasz
PH-User
#36347
üzenetére
Elég egyszerűen megoldható, már ha tökéletesen működőképes ez az eszköz.
Megkeresed az előerősítő IC-t, ami a hangszínért is felel többek között (TDA valami lesz valszeg), és annak a bemenetére kell kötni a teló kimenetét valamilyen ellenállással, kb 20kohm (csak a biztonság kedvéért kell az ellenállás).Én az AM adó sávját vágtam el, és oda kötöttem. (Bár az egy Blaupunkt volt)
"Hátul lenne a két mély, az nem lenne gond, hogy ha azokra mondjuk 100Hz-től magasabb hangok nem mennének. Túl bonyolult ez így, nehéz kivitelezni?"
Ez nem fog így menni ,max hangváltóval. -
PHM
addikt
válasz
PH-User
#36341
üzenetére

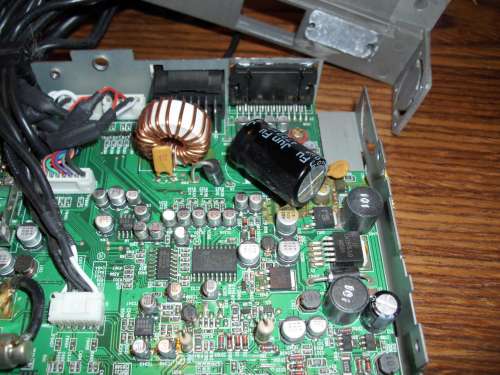

Jobban megnézve a képeket úgy látom, hogy ebbe az erősítőbe
nem való a TDA 2003, hiszen a nagyobb teljesítmény miatt DC-DC
konverter van benne. Ettől függetlenül még mindig alternatíva egy,
a tápfeszültség függvényében megválasztott végfok IC.
(Például a TDA 2051 40W-ot tud 2x18V tápfesz mellett 4 ohmra.)
Szerk: Ha azok a trafók kimenő trafók, akkor én rossz irányba indultam.
Ez esetben lehet, hogy mégis a tranzisztor csere lesz a megoldás. -
Kernel
nagyúr
válasz
PH-User
#36331
üzenetére
Érdekes, régifajta konstrukció, a kevés akkufeszültség problémáját nem úgy hidalja át, hogy DC-átalakítóval megnöveli a tápot, hanem kimenőtrafót használ feszültségnövelésre. Ami viszont azzal jár, hogy primer oldalon a kisebb feszültség nagyobb árammal párosul, vagyis gondolom, komolyabb áramterhelhetőségű végtranzisztorokkal van kivitelezve.
De az nem azt jelenti, hogy feltétlenül mindet cserélni kell, sőt a végtranyók általában zárlatba mennek, akkor nem működne egyáltalán. De ez természetesen nem fórumos-távjavítós történet, dolgozni kell rajta, hibás alkatrészeket keresni, mérni.
A másik végfoknál, ha nem növelt tápfeszültséggel működik, azoknál csak a szokványos hídkapcsolással lehet jobban kihasználni az akkufeszültséget, ami még úgy sem lesz túl erős. De látszik a hűtőbordákon is a különbség.
-
PH-User
addikt
válasz
PH-User
#36341
üzenetére

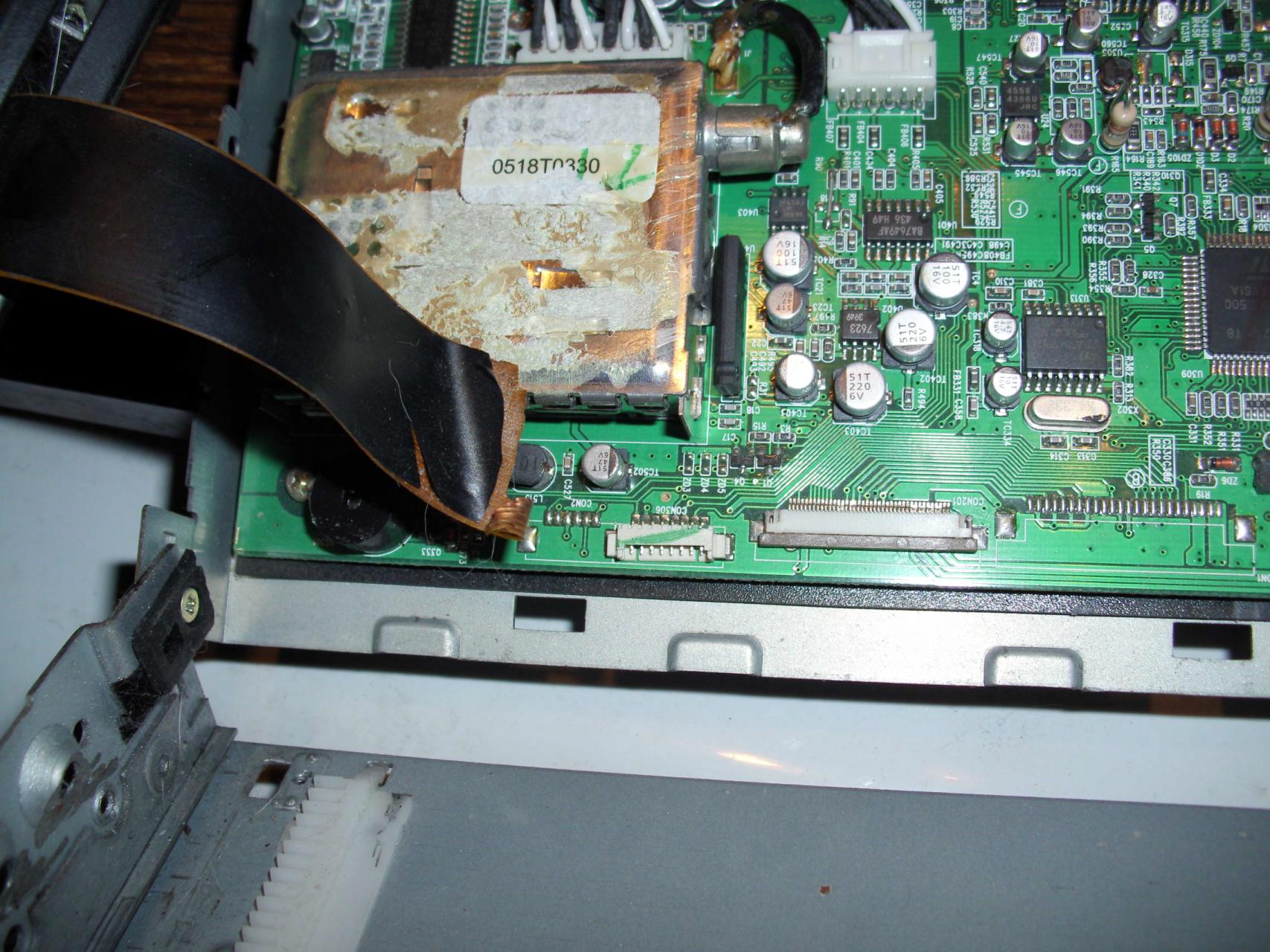

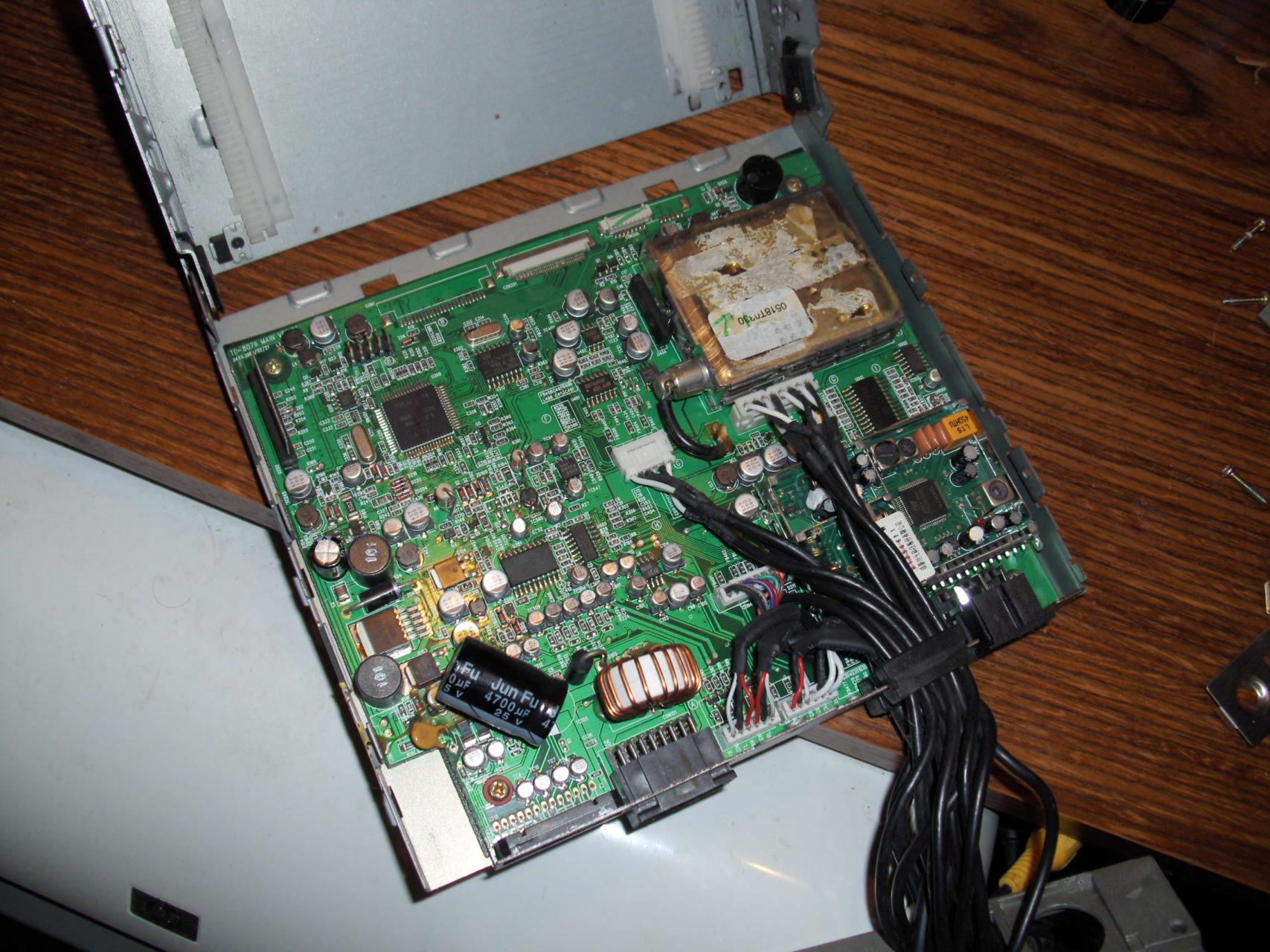

Van itt még egy régebbről nálam maradt autós-monitor-rádió eszköz, sokáig hirdettem, de nem kellett senkinek. Azon gondolkodok, hogy abból nem tudnék-e valami erősítőt faragni. Igazából az eleje hiányzik, amint a kezelőgombok voltak, illetve a szalagkábele szakadt. Ilyen, mint ez.
-
-
mezis
félisten
válasz
PH-User
#36202
üzenetére
Üdv.!

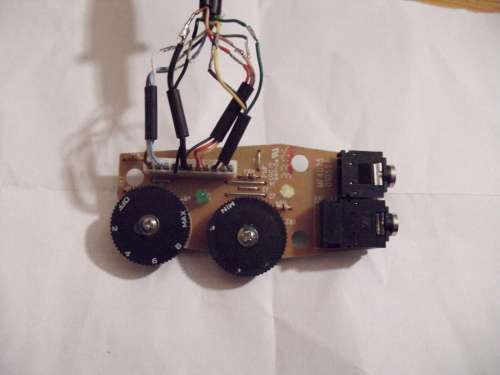

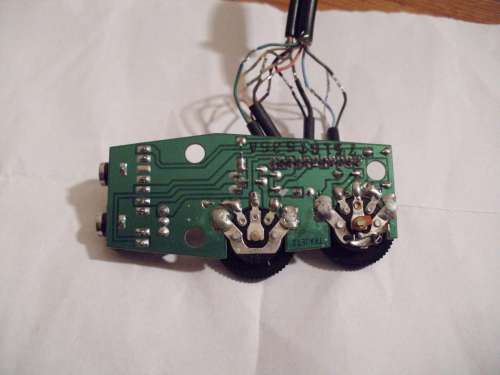

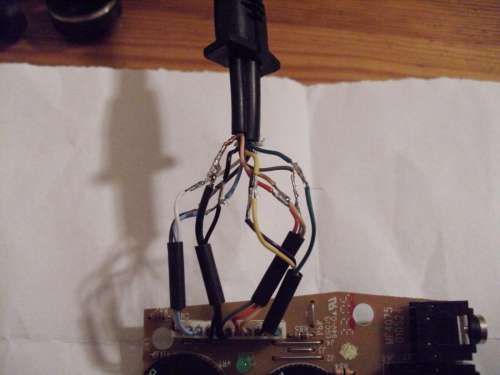

Az én Creative T7700-asomon (7,1) a távszabályozó csatlakozó aljzatán lett földzárlatos pontosan az a láb, amelyikhez a hangerő szabályozó vezérlő feszültsége érkezik. Tök süket volt a készülék. (Elég hosszú idő volt, mire megtaláltam, hol tűnik el a vezérlő fesz. A panelen kerestem a hibát
) Egy kicsit felületes a csatlakozó aljzat konstrukciója. (A gyár támogatása meg abban merül ki, hogy küld el a legközelebbi márkaszervizbe
) -
Kernel
nagyúr
válasz
PH-User
#36202
üzenetére
Legjobban a "Kontakt tisztító és kenő" elnevezésű spray vált be, de nekem sincs már régóta, mert a mai készülékek javításához nincs rá szükség. Ha esetleg nagyon kellene valamihez, azt megoldom műszerolajjal, vagy olaj+benzin keverékkel, amit egy fecskendőbe fel lehet szívni. Potméterbe, kapcsolókba ez is megfelel, utána jól megjáratni, működik.
-
-
Kernel
nagyúr
válasz
PH-User
#36193
üzenetére
Mintha láttam volna alkatrészboltokban (nem Interneten), gondolom érdemes érdeklődni a környékeden. A tárcsa levétele után jó esetben láthatóvá válik a feltüntetett értéke is.
De én először is átkötném a kapcsolóját.
Az is lehet, csak az érintkezőt kell megtisztítani, néha elég cseles tud lenni. Látszólag jó, aztán mégsem:
-
Kernel
nagyúr
válasz
PH-User
#36191
üzenetére

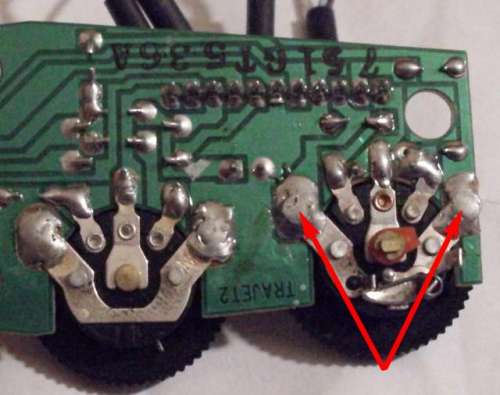

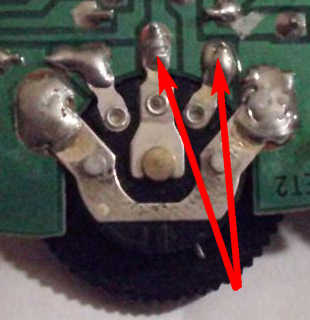

Zsebrádió-potméter, valamikor kilószámra cseréltük a rádiószervizben, ami a csőszegecs miatt nem a legjobb munka, de megoldható. Vagy sokszor csak be kellett fújni, vagy a kapcsoló érintkezési pontjánál is lehet hiba, azt meg kell tisztítani, vagy próbára átkötni.
A csőszegecsnél is előfordult hiba, de a képen úgy látom, le van forrasztva rendesen.
-
sörösló
aktív tag
válasz
PH-User
#35176
üzenetére
Van rajta URH sáv is. Ha a régi OIRT sávos, akkor is át lehet hangolni. Már nagyon régen csináltam ilyesmit, de valaki biztosan tud segíteni. Van egy Kádár könyvem, abban benne van a kapcsolási rajz, de lapokat nem tudok belőle kiszedni (DJVU Reader). Esetleg emilben (9.4 Mb) megpróbálhatom elküldeni, ha érdekel. Én se szedném szét, ahhoz túl jó állapotban van. Ahogy Lompos írta, olyan ez mint a jó bor. Ahogy öregszik, úgy nő az értéke.
-
-
Reggie0
félisten
válasz
PH-User
#34685
üzenetére
Neten sok helyen izzot javasolnak a terhelesre, de azzal a nevleges terhelest nem tudod kiprobalni, mert a bekapcsolaskor meg olyan alacsony az izzo ellenallasa, es igy a bekapcsolasi arama annyira nagy, hogy a vedelem siman megszolalhat.
Szerintem tranzisztoros muterhelest kene hozza epiteni. -
Kernel
nagyúr
válasz
PH-User
#34685
üzenetére
Legegyszerűbb, ha akad a lomtárban egy hibás HDD, lehet szektorhibás például, csak áramot vegyen fel mindkét ágon. Ez már elég műterhelésnek, csak rádugom és működni kell a tápegységnek, természetesen a szokásos indítási módon (zöld vezeték / 14 testre).
A lemez felpörgése ilyenkor önmagában is egy akusztikai visszajelzés, valamint lehet / kell mérni is. Ennyi terheléstől már be kell állni rendesen az 5 és 12 V-nak, esetleg utóbbinál lehet pár tized eltérés.
Ha nincs alkalmas HDD, akkor persze más után kell nézni, ellenállás például.
-
Lompos48
nagyúr
válasz
PH-User
#33353
üzenetére
...elvileg 90-100V magasfrekis egyenáramról megy...
Hűha! Olyan nincs! Vagy egyen, vagy magasfrekis.
A linkelt sdatok között van ez:
"An electric potential of approximately 90 - 120 volts at about 1000 Hz..."Tehát 1000Hz-es váltó. Mivel nem tudom milyen az inverter, nem tudok mit ajánlani, mert attól függ minden. Keress 1-2A-es legalább 100V-os kapcsolótranzisztort. Én kipróbálnám a korábban ajánlott 2N2219 vagy 2N2222-vel is.
Melegedés 2 ok valamelyikéből vagy mindkettőből adódhat: túl nagy disszipált teljesítmény és/vagy túl lusta tranzisztor.
-
Lompos48
nagyúr
válasz
PH-User
#33347
üzenetére
A 400mW nagyjából a 750mW fele. Felülről közelítve.
...a C1815-nél pedig 150mW, 50mW, 400mW össz: 600mW?!
Nem tudom miked adsz össze. Egy tranzisztor disszipációja az ami Pd néven (Collector power dissipation) van megadva. Ahhoz nem kell/lehet hozzáadni semmit.
Esetleg másik helyettesítő? Hogy keressem? Van itthon egy rakás bontott panel és 2db ilyenre lenne szükségem. Segíts kérlek!
Attól függ, hogy az inverterben milyen feltételek mellett dolgozik. Próbáld ki a kisebbel, hátha megy gond nélkül!
-
Lompos48
nagyúr
válasz
PH-User
#33262
üzenetére
Kondenzátort kipukkasztani nominális alatti egyenfeszültséggel nem lehet. Egyszerűen nem fér bele több és nem is kér. Fogyasztással ugyancsak nem, csak feltöltött kondi rövidzáras kisütése sértheti az oxidréteget. Váltófeszültséggel igen.
...sok helyről hiányzik a vezető réteg a NYÁK-ról, azt, ha jól tudom nem lehet pótolni,...
Drótokkal lehet/kell pótolni, ha rekonstruálható a helyes vonal.
Gondolom elköthettél valamit.
-
Kernel
nagyúr
válasz
PH-User
#33234
üzenetére
Hogy hazavágja a jelforrást.
Ez nem egészen így működik, de mindegy, inkább azt jegyezném meg, hogy búgás jelentkezhet olyankor is, amikor egyenfeszültség kerül a hangszóróra. (Ez nem ellentmondás, a tápegységből származó "búgófeszültségről" van szó, ami a terhelés miatt természetes ilyenkor.)

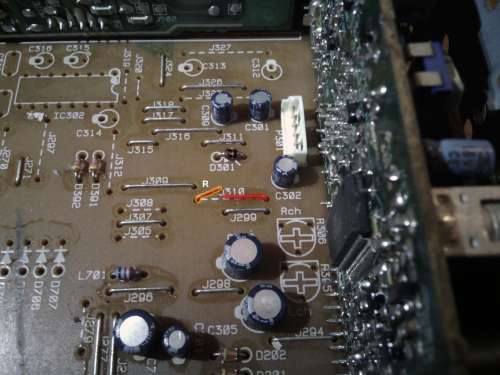

A fotókon látható, hogy +/- tápos az erősítő, vagyis kimeneti csatolókondenzátor nélküli konstrukció. Ha valamit rosszul csináltál, könnyen elképzelhető, hogy DC jut a hangszóróra, aminek persze egyéb jelei is vannak (kattanás, membrán mozdulása).
Egy DC-csatolt végfoknál nem pont a jelforrást kell félteni (amit egyébként az adott esetben gyakorlatilag nem is tudnál károsítani), inkább a hangszóró épségét.
-
Lompos48
nagyúr
-
Lompos48
nagyúr
válasz
PH-User
#33213
üzenetére
Valami földhiány vagy éppenséggel földhurok búgathatja.
Csak azt nem értem, hogy egy 19,2W-os trafó hogy bírta ezeket mindet táplálni.
Ez csak akkor lehetne probléma, ha állandó amplitúdóval (nem hanggal, zenével) lenne maximumra hajtva. Az TDA2030A 18W-ját is csak néha, pillanatokra ér(het)i el, a fennmaradó időben akimenet mindig jóval kisebb szinteket produkál. A csúcsokhoz az energiát a kondenzátorokból szopja.
-
Batman2
őstag
válasz
PH-User
#33083
üzenetére
Inkább egy mikrokapcsolót, vagy más autó nyitó, záró kapcsolóját javasolnám erre a célra, az sokkal egyszerübb dolgo, pl. a 23-as és 24-es mercikben jól használható, áramkört bontó kapcsolók vannak, azokból bontóban beszerzel és azt megfelelő helyre a kézifék karhoz rögzíted a vázra.
Ha behúzos a kéziféket, zárja az érintkezőket és világítani fog a kézifék jelző lámpa.
A w123-as merciben ugyanez van, csak van neki gyárilag kiképzett hely, de azt házilag is meg lehet oldani.Üdv.
Mérd meg!
Ha ráérek, már csak szétkapom a mostanit, van e benne valami hőérzékelő a cella alatt.
) Egy kicsit felületes a csatlakozó aljzat konstrukciója. (A gyár támogatása meg abban merül ki, hogy küld el a legközelebbi márkaszervizbe
)
