Új hozzászólás Aktív témák
-
válasz
kmisi99
#4894
üzenetére
Persze, fel tudod scalezni a megfelelő méretre.
Mérj le mindkét rajzon két fix pont között egy távolságot, abból kiszámolhatod, hogy mennyivel kell felszorozni majd a kapukat.XREF módszerrel: amikor xrefeled a tervbe a beléptető rendszert, megadhatod a méretarányt. Utólag is módosítható az xref mérete, SCALE paranccsal.

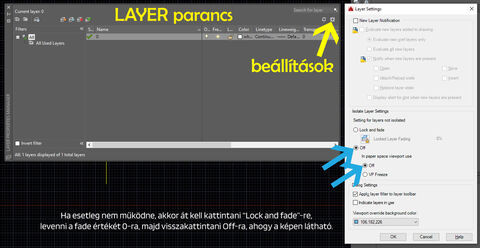

Átmásolással: Állítsd át az Isolate Layer Settings értékeit a képen látható értékekre.
Így csak az izolált fóliák fognak látszódni és csak azokat tudod megfogni egy kijelöléssel.
Mentsd el, jelölj ki a beléptető rendszerek rajzon egy elemet, amit át szeretnél vinni, LAYISO paranccsal izoláld. Ha más is kell még hozzá (pl. feliratozás), akkor azt is jelöld mellé és úgy izoláld. Izolálás után már kijelölheted az átvinni kívánt elemeket, Ctrl+Shift+C-vel mehet a másolás. Leírva bonyolultabb, mint valójában. -
válasz
kmisi99
#4892
üzenetére
Csak a fóliákat vitted át, az objektumokat nem.

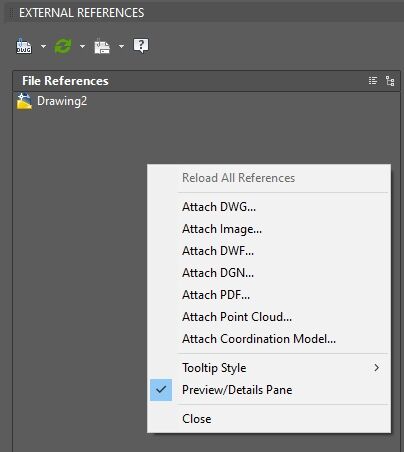

Megteheted pl. xrefeléssel (XREF), ott a kis ablakban jobb klikk Attach DWG vagy PDF, amilyen formátumban kaptad.
A másik opció, hogy megnyitod a beléptető rendszerek rajzát, kijelölöd az elemeket, amiket át szeretnél vinni a tervedbe, Ctrl+Shift+C és megadod a 0 pontját. Ha a két rajznak azonos a 0 pontja, akkor Ctrl+Shift+C lenyomása után beírhatod, hogy 0,0 a másik rajzba pedig Ctrl+V-vel beillesztheted szintén 0,0 ponttal. (Esetleg Ctrl+Shift+V-vel, ha blokként tennéd be a rajzba.)
Ha nem azonos 0 ponban vannak, akkor egy fix pontot jelölj ki, ilyen lehet pl. egy akna vagy liftakna sarka, esetleg egy betonfal sarka. -
d.bali
csendes tag
válasz
kmisi99
#4214
üzenetére
Én ezt még úgy szoktam megoldani, hogy nem egysoros szöveget helyezek el hanem bekezdésest, amiben be lehet állítani a szöveg hátterét. Háttérmaszk használata, majd a "Rajz háttérszínének használata" kifejezés előtt pipa. Így nem egy színes vagy fekete paca lesz a háttér nyomtatásban hanem (általában) fehér.
De ezt a módszert írta le rgqjx is!
Természetesen a szövegnek kell legfelül lennie vagy legalább a sraff felett.
Ez a módszer kótázásnál is működik előszeretettel használom ha sok maszlag van alatta.
-
De ezt a módszert írta le rgqjx is!
Természetesen a szövegnek kell legfelül lennie vagy legalább a sraff felett.
