Az ITX szabványt a VIA alkotta meg 2001-ben, mely eredetileg 21,5x19,1 cm volt, mára 17x17 cm-re redukálódott. Felhasználási területe igen széles, egyformán alkalmazzák otthoni felhasználók, mind nagy cégek különböző beágyazott rendszerekhez. Ipari területen különböző célokra felhasznált gépekhez szolgálnak alapul pl. CNC maró gépekhez, vagy ATM automatákhoz stb. A szabvány leírása a formfactors.org-on található meg. Amit érdemes kiemelni, hogy a mini-ITX kompatibilis az ATX és mATX szabványokkal - a csavarhelyek, a hátlapi panel és a bővítőkártya elhelyezése is megegyezik -, így egy mITX alaplap gond nélkül beszerelhető szabványos mATX és ATX házakba is.
Új hozzászólás Aktív témák
-
#47100
HookR
addikt
enginev3.0
#47097
HookR
addikt
válasz
enginev3.0
#47097
üzenetére
2db SATA + 1db M.2 már elegendő? - #44621
Ha nem, van ilyen is: USB3.0 to SATA adapter -
#47095
HookR
addikt
enginev3.0
#47094
HookR
addikt
válasz
enginev3.0
#47094
üzenetére
Nekem úgy tűnik, hogy van ott egy 22 pin-es SATA könyök csati, vagyis a 2,5"-es meghajtót közvetlen az alaplapra dughatod, ami így betakarja az M.2-es meghajtót és a memóriákat.
-
HookR
addikt
Lenovo AM4IH - ebay / aliexpress
- Thin Mini-ITX-szerű egyedi elrendezésű alaplap
- AM4
-
#47065
HookR
addikt
enginev3.0
#47063
HookR
addikt
válasz
enginev3.0
#47063
üzenetére
Ha a +4 mm többlet a táp felé és a +20 mm a dVGA felé esik, akkor igen, befér.
-
HookR
addikt
válasz
imibogyo
#47038
üzenetére
"Sajnos most nem találtam gyorsban a szabványban a memória slotok magasságát, ahhoz könnyebb lenne viszonyítani."
Van Foxconn DDR4 foglalat 3D modellem, ami az alaplap nyákjától ~21 mm magas. Ám a képen látható változat feje picit eltér tőle, szerintem ~1 mm-rel alacsonyabb."ezen kép alapján"
Ennél jobb szögben készült képet sajnos én sem találtam. Még ilyen szögből nézve is előfordulhat 1-2mm pontatlanságot eredményező perspektivikus torzítás. Én olyan ~25-26 mm körülre saccolnám.
"I/O panel házba "besüllyedő" része ~44,7 mm"
Ha jól értem, itt az I/O nyílásra gondolsz. Az szabvány szerint 6,25 x 1,75 in, azaz 158,75 x 44,45 mm. A nyílás távolabbi széle az alaplap nyákjának tetejétől ~40,5 mm. -
HookR
addikt
válasz
Tótotto
#46998
üzenetére
Specifikáció szerint 66 mm-rel lehet gazdálkodni (fórumon a készítő szerint max. 68mm).
A Noctua NH-L12 66 mm magas alsó ventivel. A kérdés inkább az, hogy elfér-e az MSI Z390I Gaming Edge AC-n? Kétféle orientációban lehet feltenni, ha a hőcsövek végei:
- a PCI-E slot felé néznek. Ez esetben a táp rész magas hűtőbordájának kellene elférnie a kanyarodó hőcsövek alatt. Az általam fellelt képekről nehéz megítélni, határesetnek tűnik, de valószínűleg elfér.
- előre az SFX táp felé néznek. Ez esetben ~5 mm-re lenyúlik az alaplap nyákjáról, kérdés marad-e annyi a táp és az alaplap között. Ez is eléggé határesetnek tűnik.Alternatívának az ID-Cooling IS-60-at mondanám. 40 mm magas, így elfér fölötte 120/140x25mm-es ventilátor. (Most épp nincs időm megvizsgálni mennyire fér el az alaplap alkatrészeitől, majd du./este felé...)
-
HookR
addikt
-
HookR
addikt
-
HookR
addikt
válasz
Tótotto
#46850
üzenetére
Ha ennyire sürgős, akkor leginkább csak használtra van esély. Amúgy nagyjából jól időzítettél, mert mostanában lett rendelhető a V6 - NCASE M1 - sfflab.com
Nem ismerem a szempontjaidat, de alternatívának vannak például ilyenek is:
- DAN A4-SFX V3
- Raijintek Ophion -
HookR
addikt
A kínai kuckók nevét kihámozni mindig komoly kihívás, remélem sikerült!
X Sans A4-SFX - taobao.com / imgur.com / reddit.com
- DAN A4-SFX klón
-
HookR
addikt
A Black Ridge-nek mindenképp olvass kicsit utána, mert nem mindegy a memóriák magassága (max. 33mm az alaplap nyákjától mérve) és a CPU-foglalat PCI-E síntől való távolsága sem. Hirtelen nem találtam róla beméretezett rajzot, ezért játszadoztam kicsit Photoshoppal és úgy néz ki, hogy az ASRock Fatal1ty Z370 Gaming-ITX/ac-n a hőcső vége már-már éppen nyaldosná a PCI-E sínbe helyezett kártya nyákját. Persze ez nem feltétlenül gond, mert az ML08-ban ott fix riser kártya nyákja van, ami viszonylag alacsony. Le kellene mérni, hogy ez az alaplap nyákjától mégis milyen magas?! Ha nem magasabb 33mm-nél (tehát kb. a memóriafoglalatba helyezett sima 30mm-es memóriánál kép - kb. ott van a hőcső alja), akkor jó. Ha magasabb, akkor lehetnek gondok.
(#46787) Mercutio_: Esetleg ott van még az Alpenföhn Silvretta is. Hogy mennyire zajosak a ventilátoraik, azt nem tudom, mindenesetre akkor már a 4 hőcsöves ID-Cooling IS-40X szimpatikusabb. Végső esetre pedig ventilátornak ez a kis drágaság: Noctua NF-A9X14 ...amivel megduplázhatod a CPU-hűtő értékét.
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
HookR
addikt
válasz
emiki6
#46707
üzenetére
"Megjegyzem van aprón egy tizestért HR-22, poénból jó lenne egy olyannal összerakni a gépet, mondjuk q34-be, (ha már a pci úgyse kell) már ha ez fizikailag lehetséges...
Persze ez csak egy elborult ötlet."Nem feltétlenül elborult ötlet, csak ügyesen kell kiegyensúlyozni (vagy megtámasztani).
===========================================
Grandeur by MetallicAcid - [link]
===========================================
Morex T3500 vs HR-02 - [link]
===========================================
-
HookR
addikt
válasz
csgy66
#46708
üzenetére
- SilverStone ML06B-E (alu előlapos, slot-in slim ODD-s)
- SilverStone ML09B
Belső felépítésük megegyezik, mindkettő fogad SFX tápot és dual slot-os LP dVGA-t, ami mellé még fér 2db 80x15mm-es, vagy megfelelő VGA hűtőborda esetén a gyárit lepattintva 2db 80x25mm-es venti. Kicsit nagyobb, mint ISK110, de cserébe jól bővíthető, az SFX táp helyére tehetsz házilag akár 2db 3,5"-es HDD-t és a drágábbik alu előlapos is 30e Ft alatt van (a műanyag előlapos meg ~24e). -
HookR
addikt
válasz
csgy66
#46705
üzenetére
Itt találsz ötleteket: #42785
Ezekből itthon is kaphatóak például a Chieftec IX széria egyes tagjai, illetve az IN WIN Chopin.Ha mégis játszik a külföldről rendelés: Lone L5
Amúgy az Antec ISK110 VESA U3-at már nem kapni, vagy csak nem tetszik?
-
HookR
addikt
válasz
#16939776
#46694
üzenetére
MSI RTX 2070 Aero ITX / Gigabyte RTX 2070 MINI ITX vagy valami hasonló nem kallódik véletlenül ott valamelyik fiókban? Hasonló árfekvésben levenném az őrizgetésének terhét a válladról. Nagyvonalúan nem alkudozom és a postát is én állom.
(#46695) emiki6: A 117mm vélhetően a fedlap alá rögzített 180mm-es ventivel együtt értendő maximális CPU-hűtő magasság. A gyári adatlapján 147mm-t írnak, az Atlas meg 125mm.
-
#46566
HookR
addikt
hegegabi80
#46563
HookR
addikt
válasz
hegegabi80
#46563
üzenetére
Gyanús, hogy igen.
-
HookR
addikt
válasz
#25954560
#46519
üzenetére
Minden részletén a megmunkálási igény lecsökkentése köszön vissza. A belső merevítés hiányát anyagvastagsággal kompenzálja. Az egyszerűsítés oltárán a letisztultság hiányával, látható csavarokkal, síklapok kendőzetlen illesztésével áldoz. Szállításnál lapra szerelhető, cserébe összerakásnál odafigyelést igényel, ahogy azt Duracellm... is megénekelte. A belső tápkábel csorbája kiküszöbölhető utólag, például: M1 Power Cable. Hosszabb táprögzítő távtartócsavarokkal magasabb kialakítású könyökcsatlakozónak sincs akadálya.
-
HookR
addikt
-
HookR
addikt
GEEEK A1 hivatalos oldal - [link] / tomshardware.com
- 87 x 208 x 208 mm (3,76l)
-
HookR
addikt
válasz
a.gabriel
#46507
üzenetére
"Ott élő képnek tűnik és meglátod, mert tartogat egy lehetőséget is."
Fenn is akadt a szemöldököm a takaros kis műhely láttán a háttérben. Ejha, hát ilyen is van kis hazánkban?!
Aztán kiderült a turpisság: PC Design Foundry (Oxford, UK) -
HookR
addikt
válasz
a.gabriel
#46505
üzenetére
Én kérnék egy kis segítséget! Milyen kulcsszóra keressek? Mert pl. "ITX"-re nemhogy a ház, de az általános hardver kategóriában sem adott releváns találatot.
"Mo-n készült!"
Ezt pontosan hogy érted? Szúrópróbaszerűen bele-beleolvastam a linkelt fórumba és az a benyomásom, hogy egyelőre virtuális tervezőasztalon, az érlelés fázisában leledzik. Általában itt szoktak megrekedni a dolgok, drukkolok, hogy sikerüljön áttörni az üvegplafont!
-
HookR
addikt
válasz
vtomi2
#46495
üzenetére
De adok cserébe nem AM4-eset.
Thermalright oldalán írják, hogy februártól kezdve a PC-Cooling-ról kell rendelni, amit az előbb is linkeltem.
-
HookR
addikt
Nincs valakinek véletlenül Thermalright AXP-200-hoz való AM4-es lefogatólemeze, amitől hajlandó is megválni? Például, amit az újabb kiadásúakhoz mellékeltek, vagy ilyen Typ B AM4 kit?
-
HookR
addikt
válasz
mpierre
#46369
üzenetére
Az nem meglepő, hogy riser kábellel nem megy a PCIE 4.0, de az igen, ha nem vált vissza 3.0-ra, meg hogy gondok vannak. Remélhetőleg ez csak kezdeti botladozás a kiforratlan szoftverek miatt, mert már a PCIE 4.0-val való inkompatibilitás is árnyékot vet a riser-t igénylő házakra!
-
HookR
addikt
The Lamprey by fjaquino - thingiverse.com
- 3D nyomtatott ház=========================================
Louqe Ghost S1 CNC'd Polycarbonate - imgur.com
=========================================
SGPC(?) K99 - imgur.com
=========================================
-
HookR
addikt
válasz
AxBattler
#46200
üzenetére
Az mindenesetre örvendetes, hogy visszatértek a korábbi, GTX750 Ti féle felépítéshez és elhagyták a DVI csatlakozó bumszli 'padlásfeljáróját' a hátlap mögül. Így ismét kényelmesen elfér a borda mellett 2db 80/92mm-es venti a gyáriak helyett.
-
HookR
addikt
Turemetal UP2 hivatalos oldal - [link]
- 225 x 220 x 58 mm (2,87l)
- Thin Mini-ITX
- Passzív hűtés
===========================================
Turemetal DP2 hivatalos oldal - [link] / anandtech
Nagy katyvasz a honlap, jelenleg többnyire az UP2 képei/adatai vannak a DP2-esnél is.
- Mini-ITX
- Passzív hűtés
===========================================
Turemetal UP3 hivatalos oldal - [link]
- 240 x 205 x 111 mm (5,46l)
- Mini-ITX
- Passzív hűtés
===========================================
-
HookR
addikt
Nem. Viszot sok mindent lemérhetsz a megfelelő (kellően nagy felbontású, perspektivikusan a lehető legkevésbé torzító) fényképről is. Például az alaplapon, amit az előző hsz.-ban linkeltem, megnézed hány pixel az ismert méret (nyákszélesség: 170x170 mm), amiből kapsz egy arányszámot, amit már használhatsz a többi lemérendő pixeltávolság átváltásánál. Az érték érzésre 0,5mm-re kerekítése kellően pontos méreteket ad. A magasság már nehezebb dió, nem tudom arra is feltétlen szükséged van-e...
-
HookR
addikt
Nahát, ezek eddig átcsúsztak a radar alatt!
=========================================
Jonsbo MOD1-Mini hivatalos oldal - Jonsbo / Cooltek Red és Green / chiphell
- 368 x 250 x 553 mm (*censored* l)
=========================================
Sunmilo Steel Forest - chiphell.com
=========================================
WALL-E chassis - chinahao.com / ebuy7.com
=========================================
-
HookR
addikt
=========================================
SilverStone LD03 hivatalos oldal - [link] / youtube.com
- 265 x 414 x 230 mm (25,23l)
=========================================
GEEEK A60 hivatalos oldal - [link]
- 158 x 252 x 332 mm (13,22l)
- DAN A4-SFX klón
- Lényegében az A50 meghízlalt, vízhűtéses változata.
=========================================
K01 - taobao.com
- 310 x 113 x 185 mm (6,48l)
- DAN A4-SFX klón
=========================================
Mechanical master A4 - bhiner.com
- 129 x 403,5 x 216 mm (11,24l)
- DAN A4-SFX klón függőleges elrendezésben
=========================================
Mechanical Master C24 - chiphell.1 / chiphell.2 / chiphell.3 / taobao / chinahao / ebuy7
- 249 x 249 x 155 mm (9,61l)
=========================================
MiniSYS A4 ZD2 - taobao.com
- 246 x 335 x 160 mm (13,19l)
- DAN A4-SFX klón (avagy A4-SFX ihlette transformers ház)
=========================================
-
HookR
addikt
válasz
#16939776
#46075
üzenetére
"ill. meg lehet folyatni annyira a metrikus meneteket, hogy elmegy az ember életkedve."
Árnyalnám a képet. Ha elfogadjuk alapvetésnek, hogy a felhasználó fegyelmezettségére nem érdemes alapozni (csavarok érzéssel történő meghúzása a kontrollálatlan megtépés helyett), ez akkor is elsősorban méretezés és/vagy technológia kérdése. Azzal egyetértek, hogy vékonylemez alu házakba fúrt finommenetekkel óvatosan kell bánni, mert nincs bennük kellő tartalék, de a vastaglemezből forgácsolt kuckók potenciálisan alkalmasak a nagyobb méretű/menetmélységű furatok fogadására, hogy ez ne legyen gond. Illetve vékonylemeznél a rutinosabb, igényesebb gyártók már áttértek a sárgaréz(ötvözet?) menetes betétek sajtolására, menetes távtartók hegesztésére. -
HookR
addikt
SideArmD T1 prototípus - smallformfactor.net / hardforum.com / youtube
- 210 x 135 x 330 (9,36l)
- DAN A4-SFX klón
- Ez is lehet 2 vagy 3 slotos a CPU-hűtő légterének rovására.
=========================================
Azza 806 Table Mini - anandtech.com
=========================================
-
HookR
addikt
Ha már szóba került az AC adapter témakör...
=========================================
FSP330 AJAN3 hivatalos oldal - [link]
- 19,5V / 330W=========================================
FSP180-AJAN3 hivatalos oldal - [link]
- 19,5V / 180W=========================================
FSP180-AHAN3 hivatalos oldal - [link]
- 12V / 180W=========================================
-
HookR
addikt
válasz
Pista0001
#46019
üzenetére
Ez magyar fordításban annyit tesz, hogy: megspóroltunk neked $128-t.
(#46020) Mercutio_: Most, hogy kérded, ráeszméltem, hogy van egy Scythe Kozuti és egy Xigmatek Praeton is a szekrényben.
===========================================
Szemrevaló házak a Zeaginal égisze alatt - google / jd.com / chinahao.com
Csak sajnos nem találok kisebb, Mini-ITX-hez igazított változatot.===========================================
-
HookR
addikt
Az A4-SFX láz tünetei immáron Cemo-terápiával is enyhíthetők.
=========================================
Cemo A4 - banggood.com / aliexpress.com / youtube1 / youtube2
- 350 x 158 x 268 mm (14,82)
- DAN A4-SFX klón
- ATX táp
=========================================
Jonsbo T8 - aliexpress.com
=========================================
-
HookR
addikt
A 'DETAILS' fülön belül mindegyiknél van görgethető rész további képekkel!
=========================================
SGPC k77 - chinahao.com
- A tápkábel kivezetését nem bonyolították túl, az biztos.
=========================================
SGPC k66 - chinahao.com
- 3 slot-os
=========================================
SGPC k56 - chinahao.com
- 2 slot-os
=========================================
SGPC k39 - chinahao.com
=========================================
-
#45996
HookR
addikt
hegegabi80
#45995
HookR
addikt
válasz
hegegabi80
#45995
üzenetére
Gyanítom, hogy a plexi csak a kiállítás kedvéért, ideiglenesen került rá, hogy megmutathassák a nagyérdeműnek milyen elrendezésre gondoltak.
-
HookR
addikt
Cooler Master Mastercase H100 újabb képek - cowcotland.com
- Immár a belsőről is.=========================================
ASRock Rack EPC621D6I - overclock3d.net
- Szerver Mini-ITX deszka 6 memória csatornával (5. és 6. foglalat a nyák alján).
- LGA3647=========================================
-
HookR
addikt
ASRock X570 Phantom Gaming-ITX/TB3 képek és videó - techpowerup.com / xfastest.com / youtube
-
HookR
addikt

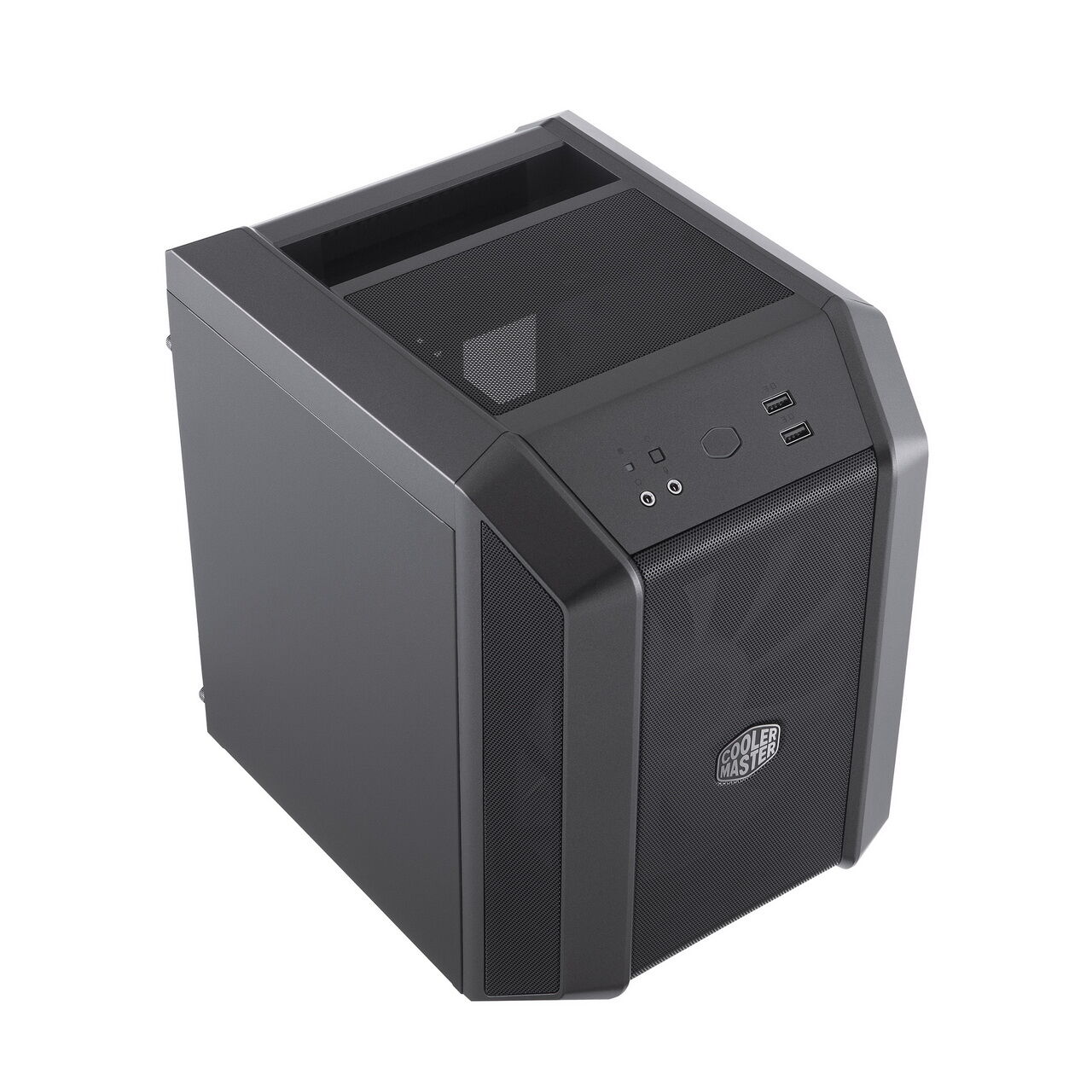

Cooler Master MasterCase H100 képek - guru3d.com
=========================================
Cooler Master MasterAir G200P és MasterAir G400P képek - wccftech.com
=========================================
-
HookR
addikt
Gigabyte X570I Aorus Pro WiFi képek és videó - twitter.com / youtube
-
#45972
HookR
addikt
flashpointer
#45971
HookR
addikt
válasz
flashpointer
#45971
üzenetére
Ráadásul nekem gyanús, hogy azon is ugyanúgy 2db venti van, mint a Mini-DTX-es változaton.
Ezen a képen ott vigyorog két méretesebb borda a PCI-E x16 sín és a procifoglalat között (a megemelt M.2 slot alatt), és mintha egy ugyanolyan lekerekített sarkú venti is lenne mögöttük (a hátlapi csatlakozók felé), mint amilyen feljebb is van a fehér ROG Strix felirat alatt.Reméljük, hogy félpasszívak és csak nagy terhelés esetén kapcsolnak be!
-
HookR
addikt
Asus ROG Crosshair VIII Impact képek, specifikáció - edgeup.asus.com
- Mini-DTX (!!!44!négy!)=========================================
Asus Strix X570-I Gaming képek, specifikáció - edgeup.asus.com
- Mini-ITX=========================================
További képek:
- tomshardware.com
- computerbase.de
- pc.watch.impress.co.jp
- [kép] -
HookR
addikt
-
HookR
addikt
válasz
vtomi2
#45835
üzenetére
"Nekem az nem tiszta, hogy hogyan van benne a VGA, mert rossz fele néz az IO panelje..."
Elsőre valóban X-aktának tűnik, de ez a kép árulkodó. A kék USB3-as csatik magasságában, a dVGA nyákja és az alaplapi tálca között (vagy ha úgy tetszik: a CPU-hűtő 2db látható rögzítőcsavarja közül az alsónál) ott kukucskál az élesen összehajtogatott PCI-E riser kábel csücske. Azaz a dVGA és az alaplap között megbújva, több hajtással át van fordítva, hogy a dVGA a másik irányba nézhessen az alaplaphoz képest (gondolom azért, hogy ne legyen fejjel lefele, ami bonyolítaná a rögzítést).
Ha jóindulatúan közelítjük a kérdést: vélhetően fontosabb volt a tervező számára a monitor mellé jobbra elhelyezni a házat úgy, hogy az alaplap legyen szem előtt.
Ha a dVGA lenne szem előtt, akkor nem kellett volna a PCI-E riser kábelt így megerőszakolni, ahogy &rew linkjén látható. -
HookR
addikt
Hydra Mini hivatalos oldal - [link]
- 263 x 130 x 210 mm
=========================================
Sliger SM550 hivatalos oldal - [link]
- 335 x 139 x 208 mm (9,7l)
- DAN A4-SFX klón
- Dual slot
=========================================
Sliger SM560 hivatalos oldal - [link]
- 335 x 159 x 208 mm (11,08l)
- DAN A4-SFX klón
- Triple slot
=========================================
-
HookR
addikt
válasz
Nerazim
#45825
üzenetére
Sketchuphoz alkatrészeket pl. itt találsz: 3D Warehouse
Amennyire meg tudom ítélni, nagyon nagy a szórás a modellek méretpontosságát illetően, érdemes őket fenntartásokkal kezelni.Ha komolyabban érdekel, akkor lehet érdemes valamelyik professzionális gépész tervezőprogramban gondolkodni, mint pl.: ProE, Inventor, Solidworks, Solid Edge, CATIA...
A tanulási görbéjük eleinte kicsit meredekebb, mint a Sketchup-nak, de sokkal többre is képesek és ha van kellő motiváció, akkor a töménytelen tutorial és leírás segítségével játszva megy tanulás. Ezekkel kompatibilis modelleket pl. erre találsz: GrabCAD
Jellemzően megbízhatóbbak a modellek méretpontosság tekintetében, de persze itt is lehetnek meglepetések. Meg van a másik véglet, amikor úgy elgurult a gyógyszer, hogy a feleslegesen részletgazdag (alaplap) modellhez 100+ MB-os fájlméret társul.Amennyiben az Inventor-t választod, ahhoz tudok adni egynéhány 3D modellt.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
"
Új hozzászólás Aktív témák
Hirdetés
- Autós topik
- AMD K6-III, és minden ami RETRO - Oldschool tuning
- Path of Exile (ARPG)
- Luck Dragon: Asszociációs játék. :)
- Samsung Galaxy A36 5G - a középső testvér
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- PlayStation 5
- Ubiquiti hálózati eszközök
- Az áremelések és a GTA VI késése miatt nem költekeznek a játékosok?
- Autóápolás, karbantartás, fényezés
- További aktív témák...
- Telefon felvásárlás!! iPhone 13 Mini/iPhone 13/iPhone 13 Pro/iPhone 13 Pro Max
- ÁRGARANCIA!Épített KomPhone i5 12400F 16/32/64GB RAM RTX 3060 12GB GAMER PC termékbeszámítással
- Samsung Galaxy Z Fold5 / 512 GB / 12 GB RAM / 1év Garanciával / Gyári Független
- GYÁRI TÖLTŐK DELL LENOVO HP FUJITSU TOSHIBA Macbook---------- Budapest,/MPL/Foxpost
- AKCIÓ! MSI B450M R5 5600X 32GB DDR4 512GB SSD RTX 3060 12GB Rampage SHIVA Zalman 600W
Állásajánlatok
Cég: Promenade Publishing House Kft.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
