Qualcomm Snapdragon S4 architektúra
Kicsit bajban vagyunk a negyedik generációs Snapdragon család architektúrájának bemutatásakor, hiszen a 28 nanométeres csíkszélességű lapkakészletnek több eltérő verziója lesz elérhető. Mint azt már említettük, az eltérések elsősorban a CPU, a grafikus gyorsító és az adatkommunikációs chip tulajdonságaiban keresendők, így nagy vonalakban azért össze tudjuk foglalni a képességeket. A számítási műveletekért a Krait kódnevű processzor felel, amely a Scorpion utódjának tekinthető; a magok az ARM Cortex-A15 családba tartoznak. A kiviteltől függően egy, kettő vagy négymagos CPU magonkénti órajele 1 és 2,5 GHz között skálázódik, a sebesség természetesen az adott modell függvénye. Az utasításkészlet ARMv7-es, az L2 cache memória mennyisége pedig 1 MB. A kétcsatornás (azaz dual channel) memóriakezelő modul buszszélessége 32 bites, maximum 2 x 512 MB 533 MHz-es LP-DDR2 RAM-ot eszik meg. Az LP az alacsony energiaigényre utal, de a pontos fogyasztásról nincsenek publikus adatok.
A processzor változó típusa mellett a másik nagy eltérés az alkalmazott grafikus gyorsító mibenlétében rejlik. A gyengébbik kivitel Adreno 225-tel érkezik, amely DirectX 9.3 és OpenGL ES 2.0 támogatással van felvértezve, míg az erősebb modellekek Adreno 305-tel vagy Adreno 320-szal vannak/lesznek felszerelve, melyek a DirectX 9.3 mellett OpenGL ES 3.0 és OpenCL 1.1 támogatással is rendelkeznek. A rengeteg eltérő GPU könnyen összezavarhatja az embert, ám az alábbi táblázat segíthet eligazodni a grafikus gyorsítók szövevényes erdejében; a hiányos sorokért elnézést kérünk, de az egyes GPU-k pontos paraméterei a mobilos megoldásoknál általában nem publikusak.
Okostelefonokban használt GPU-k összehasonlítása | |||||
---|---|---|---|---|---|
GPU | Megjelenés éve | Fillrate @200 MHz | Fillrate @200 MHz | GFLOPS @200 MHz | |
Adreno 200 | 2008 | 22 MTexels | 133 MPixels | ? | |
Adreno 205 | 2009 | 41 MTexels | 245 MPixels | ? | |
Adreno 220 | 2010 | 88 MTexels | 532 MPixels | ? | |
Adreno 225 | 2011 | 125 MTexels | ? | 12,8 | |
Adreno 305 | 2012 | 80 MTexels | ? | ? | |
Adreno 320 | 2013 | 225 MTexels | ? | ? | |
Mali-400 MP | 2008 | 30 MTriangles | 1100 MPixels | 3,2 | |
SGX530 | 2005 | 14 MTriangles | 500 MPixels | 1,6 | |
SGX535 | 2005 | 28 MTriangles | 500 MPixels | 1,6 | |
SGX540 | 2007 | 20-30 MTriangles | 1000 MPixels | 7,2 | |
SGX543 | 2009 | 35 MTriangles | 1000 MPixels | 7,2 | |
SGX543MP2 | ? | 67 MTriangles | 2000 MPixels | 12,8 | |
SGX544 | 2010 | 35 MTriangles | 1000 MPixels | 7,2 | |
SGX545 | 2010 | 40 MTriangles | 1000 MPixels | 7,2 | |
Tegra 250 (ULP GeForce) | 2010 | 40 MTriangles | 600 MPixels | 3,2 | |
Tegra 3 (Kal-El) | 2011 | ? | ? | 4,8 |
A lapkakészleten természetesen egyéb modulok is helyet kaptak, cikkünkben olvasóink megőrzése érdekében csak a legfontosabbakat mutatjuk be. A negyedik generációs Snapdragon képfeldolgozó egysége (amely angolul az Image Signal Processor névre hallgat) egyszerre akár három fényképezőt is tud kezelni, maximum 20 megapixeles elsődleges kamerát támogat, a videófelvételek felbontása pedig akár 1920 x 1080 képpontos is lehet, másodpercenként 30 képkockás sebesség mellett. Emellett az autosztereoszkópikus térhatású állóképek és videófelvételek készítésére is alkalmas, hardveres képstabilizációval, HDR-rel és azonnali fényképezési képességgel megtoldva. A chipset akár egy 1920 x 1080 képpontos felbontású kijelzővel is meg tud birkózni, az integrált HDMI 1.4 interfésznek köszönhetően pedig a szabványt támogató megjelenítőkre is kiküldhetjük a képet.

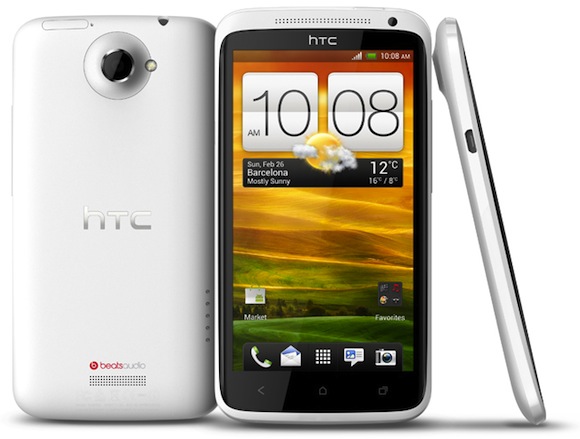

A HTC One X LTE-chippel szerelt változata is negyedik generációs Snapdragonnel lesz szerelve.
Az audiochip Dolby 7.1 térhatású hangzást is ki tud vezérelni, a speciális zajszűrő algoritmus mellett egyszerre négy mikrofont is képes kezelni. A különféle titkosítási és biztonsági protokollok (Secure Boot, Secure Code Signing Service, TrustZone SEE, kriptografikus gyorsító és HW RNG) hardveres támogatása mellett az USB OTG-n keresztüli csatlakozás is megoldható. A leginkább változó tényező a lapka adatkommunikációs képessége: a kétsávos WiFi-chip (802.11a/b/g/n, WiFi-Direct támogatással), a Bluetooth-egység (4.0) és az a-GPS megléte mindegyik kivitelben biztosra vehető, a GSM- és UMTS-modulokat pedig modelltől függően egy LTE-képes megoldással is kiegészítették.

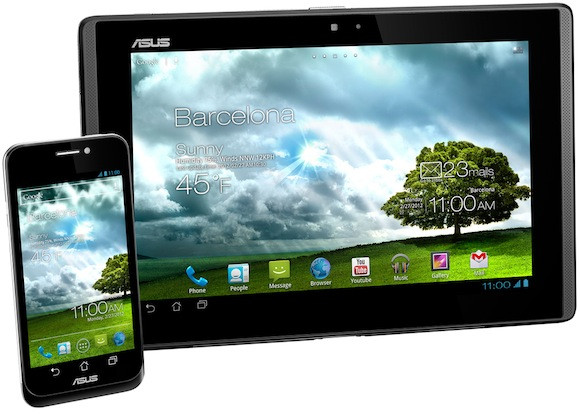

Az új Snapdragon még idén érkezik, az már egészen biztos, hogy az Asus Padfone-ban és Transformer Pad Infinity-ben, a HTC One S-ben és LTE-s X-ben, valamint a Panasonic Eluga Powerben is ő fogja számolgatni a dolgokat. Ám a kis csíkszélesség (és az abból adódó előnyök), valamint a kiváló skálázhatóság következtében szinte biztosak vagyunk benne, hogy idén sok más modellben is találkozni fogunk vele.
dr. Kind feat. Bocha
