Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Én a 90-es évek óta forrasztok csak. Weller az egyik pákám a mai napig. Nem építettem Quadot
Az ér? (An71** IC-s erősítőt viszont igen, apóséknál van, mai napig szolgál.)
(Középiskolai osztályban többen is raktak össze ) Bár lehet, hogy az út része, mint a jediknél, hogy építenie kell mindenkinek egy Quad 405-öst
-
demars
addikt
válasz
ekkold
#92492
üzenetére
Egy stereo poti lesz, illetve egy DPDT kapcsoló mint bemenetválasztó.
Mi számít nagy áramú résznek? Én úgy gondolom nálam a két végfok lesz a nagyáramú.
Bemenet1, bemenet2, potméter, (ezek sorosan) rá a csillagpontra. A két végfok és a két kimenet külön -külön a csillagpontra.A védelem (koppanásgátló) külön egység, ennek lesz külön 12V os dugasz tápja a működéshez.
Ez járható út? -
ekkold
Topikgazda
válasz
demars
#92491
üzenetére
Nem kötelező. Nálam azért lett az LC szűrő beépítve, mert itt elég sok zavar van a hálózaton. Igazából a rajz alapján azt kellene megérteni, hogyan működik, ill. mi a logikája, a csillagpontos, és a sorosan felfűzött földelési megoldásnak.
Pl. minden eszköz csak egy irányból kaphat GND-t, nem lehet hurok. Nálam a nagy áramú részek csillagpontosak, az előfok és a bemenetválasztó sorosan felfűzött földelésű. A végfok bemenete ill. az előfok kimenete a választóvonal a két megoldás között.
-
ekkold
Topikgazda
válasz
demars
#92483
üzenetére
Ebben a cikkemben [link] rászántam egy kb. fél oldalt a kábelezésre is. Lehet, hogy nem elég részletes, mert vagy 20 éve írtam, de az erősítő a mai napig megvan, és ma is megállja a helyét...
A fotón szereplő QUAD405 erősítőt 1996-ban készítettem, az első QUAD405 erősítőmet pedig 1988-ban készítettem. -
Teasüti
nagyúr
Hali!
Volna egy projekt, amihez szükségem volna egy gyorsulás érzékelőre meg egy optikai szenzorra.
Léteznek esetleg olyan készre szerelt megoldások a piacon, amiket közvetlenül lehet csatlakoztatni egy szkóp bemenetére? Van egy kétcsatornás Hantek usb szkópom, amit tudnék használni a projekthez.
Köszi! -
#92485
demars
addikt
Dr. Szilikát
#92484
demars
addikt
válasz
Dr. Szilikát
#92484
üzenetére
Értem.
Nálam fa doboz lesz, illetve nincs előfokozat.
Ez egy érthető jó leírás, itt azt említik, hogy mindent (is) be kell kötni. -
#92484
Dr. Szilikát
őstag
demars
#92483
Dr. Szilikát
őstag
válasz
demars
#92483
üzenetére
Régen kísérleteztem a zúgások, búgások elhárításán, én is a csillagpontos megoldásnál kötöttem ki végül.
Az erősítő alapja egy alulemez volt, annak aljában csavaroztam le egy rézsarut, amibe összefogtam (ónozással egybe is olvasztottam a saruval) több szál sodrott rézvezetéket. Ezek egy hálózati kábel zöld-sárga erei voltak egyébként, noha a szín mellékes, de így érdekesebb volt.
Ezek a szálak ágaztak szét, két végfokmodulhoz (Quad 405), előfokozatokhoz. A trafó középcsapolása viszont előbb az egyik puferre, onnan a másikra, onnan a csillagpontba. Hogy miért, a kísérletek során így vált be legjobban. A pufferek nem PCB, hanem csavaros, sarus, azaz vezetékes megoldásban.
A bemeneti csatlakozók GND pontja viszont a fémháztól elszigetelésre került és az előfokozat bemenetéhez vezetett, a földhurok kizárása végett. Meg konkrétan búgott is volna.
-
#92483
demars
addikt
Dr. Szilikát
#92479
demars
addikt
válasz
Dr. Szilikát
#92479
üzenetére
Köszönöm!
Lenne még kérdésem, mivel az első ilyen jellegű készülékemet építem.
Azt már tudom, hogy a dobozolást kissé elsiettem ( lapszabászatban vágattam anyagot, de szerintem kicsi lesz, nem lesz szellős), remélem legalább jól néz majd ki
A kérdésem a belső huzalozásra irányul. Olvastam több cikket is erről, több helyen a csillagpontos huzalozást írják, ha jól értem az összes GND-t össze kell kötnöm?
Holnap teszek fel képet a "tervemről" és a kész panelekről. A tápegység is elkészült, középkivezetéses trafót használok. Pufferelés után +V -V és GND lesz. Ezt a GND -t is be kell kötnöm a bemeneti GND-hez? Remélem érthetően fogalmaztam meg a kérdésemet.
Köszönöm.
-
#92482
Dr. Szilikát
őstag
mahoo
#92481
Dr. Szilikát
őstag
Az átlag mai mosógépek példáját tudnám említeni, ami kefés AC-motorral, triac-fázishasító szabályzással, szíjhajtásos áttétellel működik és a célnak elég jól megfelel.
Direct Drive most mellékes, ezek a korszerűbb típusok, régebbi konstrukcióra pedig példa az Energomat aszinkron motorja, ami kétféle póluspárszámra tekercselt, azaz kétsebességes.
-
mahoo
csendes tag
Sziasztok! Nem vagyok benne biztos, hogy ez feltétlenül elektronikai kérdés, de lehet, hogy tudtok segíteni.
Szeretnék a lányaimnak összerakni egy szigorúan kezdő hobbi igényeket kielégítő fazekas korongozót. A bolti áruk nagyon magas, biztos meg van az oka, de én közel sem szánnék rá annyit, mert lehet hogy nem is fogják használni.
A lényeg hogy motort keresek az Orczy-nál és nem tudom hogy milyen van egyáltalán értelme megpróbálni.
A bolti gépek fordulatszáma kb 0-250 rpm és 100-300W között mozog, én most a 100-as lőnék.
Kérdéseim amellett, hogy a fordulatszámót elektronikusan szábolyozni szeretném akkor:
1. ac vagy dc motor ideálisabb?
2. gondolom itt a nyomaték fontos, ez mennyire van kapcsolatban a felvett/leadott teljesítménnyel?
3. ha van egy 100W-os motor ami 500rpm-en forog, akkor azt kétszer olyan erőssé (nyomatékossabbá) tudom egy sima ékszíjas 1:2-es áttétellel fele akkora fordulatszámon?
4. érdemesebb nagyon fordulatszámúval probálkoznom + áttetellel?
5. vagy inkább áttétel nélküli hajtás lenne az ideálisabb? -
#92478
demars
addikt
Dr. Szilikát
#92477
demars
addikt
válasz
Dr. Szilikát
#92477
üzenetére
Köszönöm a választ!
Természetesen van itthon hővezető pasztám (PC processzorhoz használandó).
A csillám szigetelő valóban merev, rideg. A szürke az hajlékony. Tehát ha a méret megfelelő, használhatom a bontott szürke szigetelőt is?!
+-38V A tápfeszültség. -
#92477
Dr. Szilikát
őstag
demars
#92476
Dr. Szilikát
őstag
válasz
demars
#92476
üzenetére
Vastagabb csillámlemezt nagyobb feszültségen használnak, primer táp, illetve TV sorvégfok stb. Törpefeszültségen lehet vékony is. Viszont a csillámlemez, merevsége miatt egy kis kenést igényel, ami javítja a hővezetést a mikroszkopikus rések kitöltésével.
Erre írták régen a Sipos-féle erősítős könyvben, hogy bármilyen zsír ezerszer jobban vezeti a hőt, mint a levegő (tehát a légrés). Akár csapágyzsír is, persze később a processzorok világában ennél tovább kellett lépni hővezetésben.
A természetes csillám (ami egy bányászott anyag, véges készletekkel) helyett újabb fejlesztés, avagy korszerűbbnek mondható a szürke és egyéb műanyagok, ilyenekkel nagyobb feszültségen is találkoztam. Ez puhasága folytán jobban felfekszik és egyben hővezető is.
-
demars
addikt
Rámértem, szerencsére nincs kontakt (szakadásvizsgálat, ellenállás mérés).
Más:
Van itthon csillám szigetelő. TDA7294 IC szigetelni kell, negatív tápfeszültség az ic hátoldalán van. Elég vékony anyag, elég egy réteg?
Bontásból van szürke szigetelőm is (PC tápból), melyiket használjam? -
z2solti
tag
Köszi a választ!
Nem tudom hogy van-e benni ilyen funkció, de ébresztés nem volt beállítva rajta. Sajnos én is hajlok arra, hogy ez alaplapi hiba. Arra is gondoltam , hogy be kellene iktatni egy kapcsolót az akku és az alaplap közé. Mindenestere nagy szervizes javítás már nem ér meg.
Zenét hallgatni meg így is lehet.Csak idegesítő ! -
válasz
z2solti
#92473
üzenetére
Ez olyan, hogy kikapcsolva is tud ébreszteni? Mert akkor van benne egy készenléti áramkör, ami felébreszti (bekapcsolja) a készüléket, ott lesz a hiba. De ezek sajnos annyira integrált cuccok, hogy házilag nem sok esélyed van belenyúlni úgy, hogy ne legyen még rosszabb.
Inkább ne kapcsold ki. -
z2solti
tag
Sziasztok !
Egy kis segítséget kérnék !
Vettem használtan egy Lg V30- as mobilt csak zene hallgatásra.
Vásárláskor az eladó monta, hogy kikapcsolt állapotba is lemerül
a teló 1 nap alatt. Csökkentettük az árat egy akku árával.
Megvettem, és egy új akut raktam bele. Sajnos az is lemerül kb 1 nap alatt. Az érdekesség. hogy ha be van kapcsolva és nem piszkálom , akkor 4 napig bírja. Szétszedve ,szemrevételezve nem találtam semmi zárlatra utaló jelet. Meg lehet ezt egyszerüen javítani? Vagy kimérni, hogy mi a hibája ?
Előre is köszönöm! -
Jött egy aktív hangfal... Az egyik oldal állítólag gyengébben szól. Én nem hallok nagy eltérést, de mintha az egyik oldalon nagyon kevés mély lenne.
Mi tud ilyet okozni? Mert semmi nem látszik nyilván, nem régi cucc, kondik, forrasztások jók... Kábloszok is jók...
Hangváltó pl. lehet? (Kétutas a dögje.)
-
Reggie0
félisten
válasz
demars
#92468
üzenetére
Patikaban beszerzett injekcios tut hasznalok erre, a tukre pedig egy-egy szal drot ratekeresevel csatlakozok vagy krokodilcsipesszel. A vastagabb tuk belsejebe van, hogy passzol a multimeter merocsucsa, viszont a relativ nagy tomeg es az alacsony fogaspont miatt nagy lesz a forgatonyomateka es nehez vele pontosan erinteni.
A tut fillerekert adjak.
-
-
#92462
daninet
veterán
Dr. Szilikát
#92461
daninet
veterán
válasz
Dr. Szilikát
#92461
üzenetére
ezt megpróbálom, köszi
-
#92461
Dr. Szilikát
őstag
daninet
#92459
Dr. Szilikát
őstag
válasz
daninet
#92459
üzenetére
Vagy az is elképzelhető, hogy például piros a nyíl szerint leszel kénytelen kivezetni a másik véget, így valamivel több, mint egy menet. Ez attól függ, mire jutsz a kísérletek során.
Amikor ilyen kevés menetből áll a szekunder, arányaiban fél menet is számít. Meg itt csak pár volt játszik, 10-20 V-ot a primerre értelmezted, gondolom.
-
#92460
Dr. Szilikát
őstag
daninet
#92459
Dr. Szilikát
őstag
válasz
daninet
#92459
üzenetére
Nem világos, hogy miért emelnéd feljebb a feszültséget, ha lejjebb akarod?
Nincs jelentősége a 115 V-os rendszernek, ugyanis a trafó vasmagját azonos szintre gerjesztik, az optimális munkaponthoz. Tehát a 115 V-os változat primer tekercse feleannyi menetszámmal készül, de vastagabb huzalból, a 230 V-os fordítva.
A szekunderek pedig egyformára jönnek ki, azonos készüléket egyforma vasmagot, azonos gerjesztést feltételezve.
Tehát ugyanúgy egyforma a szekunder adódik neked is, az más kérdés, ha ezen korrigálni akarsz, nincs akadálya. Lehet próbálkozni 1 menetes szekunderrel is. Az U-alak 1 menetnél kevesebb (nem ér körbe).
-
daninet
veterán

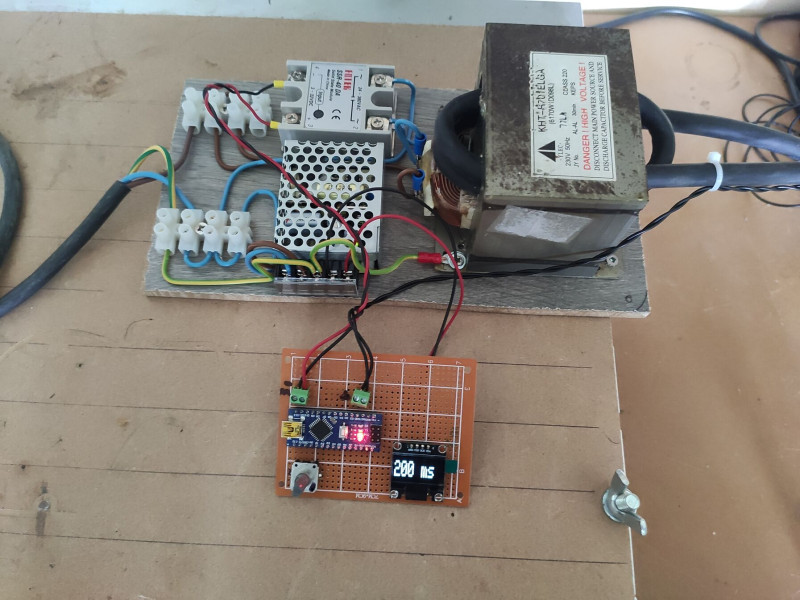

Építettem még egy éve egy ponthegesztőt mikrótrafóból meg arduinoból akkuk összehegesztéséhez. A másodlagos tekercset levágtam és hegesztőkábelből egyet tekertem a helyére. Az elektródák kihegyezett rézrudak. Igazából mindig működött de sosem dolgozott olyan jól mint a gyári megoldások. Szerintem kicsit magas a feszültség. Elszínezi a nikkelcsíkot mert némi hőt is termel, a hegesztés pedig kézzel széthúzható. Fogja azért, több akku pakkom is van ezzel a hegesztővel, de nem olyan mint amikor egy gyári akkut próbálok széttépni.
Amit nem fogtam fel amikor ezt építettem, hogy az összes leírás online amerikai és ők 110v mikrótrafót használnak, más a tekercsszám rajta.
A kérdés nagyjából annyi, hogy mik a lehetőségeim? Ha jól gondolom kicsit fentebb kellene menni az AC feszültséggel, nem számoltam pontosan, de talán egy 10-20V kellene pluszban, de ezt nem tudom hogy lehet kivitelezni.
Esetleg tudok kevesebbet tekerni a kábelből a másodlagos tekercsen? Egy teljes kanyar helyett csak egy U alakban bedugni?
-
PHM
addikt
válasz
leweegee
#92455
üzenetére
"nem kell azzal semmit babrálni"
De. Meg kell mérni a kimenő feszültségét, mert van némi szórása.
Ha ez nem több 42V-nál, akkor igaz, amit írtál.
Saját tapasztalat, a 8,4V-os töltők 8,8, a 42V-os 42,6, a 4,2V-osak pedig
4,24 és 4,56V között voltak. A kínai "minőségbiztosításban" nem lehet megbízni. -
PHM
addikt
válasz
Barret001
#92452
üzenetére
Az áramkorlát még elvesz 0,6-0,8V-ot, ez egy amúgy is a kelleténél alacsonyabb
feszültségű töltőnél nem szerencsés.
Továbbra is az a véleményem, hogy 42V-os töltőt kell venni, pl amit leweegee linkelt,
Megmérni a kimenő feszültségét, s ha több, mint 42V, sorba lehet kötni vele egy
3-5 A-es diódát. Ennél egyszerűbb megoldást nem tudok. -
Hello,
Jött egy aktív hangfal... Az egyik oldal állítólag gyengébben szól. Én nem hallok nagy eltérést, de mintha az egyik oldalon nagyon kevés mély lenne.
Okozhat valami ilyet? Mert semmi nem látszik nyilván, nem régi cucc, kondik, forrasztások jók... Kábloszok is jók...Hangváltó pl. lehet? (Kétutas a dögje.)
-
#92452
Barret001
addikt
tordaitibi
#92450
Barret001
addikt
válasz
tordaitibi
#92450
üzenetére
", egy bizonyos terhelés felett pillanat alatt leállnak, majd próbál újraindulni, vagy ki-be kell dugdosni hogy újrainduljon." Pontosan ezért írtam az áramkorlátot,hogy maradjon a tápban tartalék.
-
Barret001
addikt
válasz
leweegee
#92449
üzenetére
Az azt jelenti,hogy 10x4,2 Minden más változatlan.Csak át kell számolni.Mehet rá a 41V2A.És akkor még csak óvatos simogatásról beszélünk.A legócskább li-ion is bírja a 0,5C áramot töltéskor.Ettől nagyon messze vagyunk.De egy normális töltő valóban jól jön,és akkor meg lehet küldeni akár 6-8 Amperrel is.
-
#92450
tordaitibi
veterán
Dajkusz
#92447
válasz
Dajkusz
#92447
üzenetére
Elég hülyén van leírva mert ez egy 10x3,6voltos pakk, aminek a középértéke azaz a névleges feszültsége 36V, és a maximális feszültsége, ami megegyezik a max. töltőfeszültséggel az 10x4,2 azaz 42V.
3*12,3 az nálam 36,9, az 55% lesz csak, ennyi elég?
Valamint ezek az adapterek nem képesek áramgenerátoros módra, egy bizonyos terhelés felett pillanat alatt leállnak, majd próbál újraindulni, vagy ki-be kell dugdosni hogy újrainduljon.
3 darabnál ez is igen érdekes lehet mivel egy merült pakk simán felvenne akár 100 ampert is ha feszültséggenerátoros a töltés.
Talán megfelelően méretezett izzólámpával ezt ki lehet játszani. -
Barret001
addikt
válasz
Dajkusz
#92447
üzenetére
Ahány ember,annyi féle választ fogsz kapni. Én gondolkodás nélkül rátenném a 12,3V-ost. Tennék rá egy 2A-os áramkorlátot,hogy ne pörögjön maxon,induláskor. Ha az üresjárati feszültsége 12,3V,akkor túltölteni sem tud,kész vagy. Mehet a töltés. Lehet fikázni engem is,hosszú évek óta így csinálom. Eléri a pakk a töltő feszültséget,akkor még nincs tele,de már 0 lesz az áramfelvátele,és megáll a töltés. Elvileg. De ilyen nem lesz,mert pár mA-t csak fog szipákolni. De rá lehet mondani,hogy tele van! 12V felett már nagyon kevés töltés megy csak bele arányosan.Akkor már szinte tele van! Az a pakk röhögve elbírna háromszor ennyi Ampert is,melegedés nélkül.
-
Dajkusz
tag
válasz
Dr. Szilikát
#92445
üzenetére

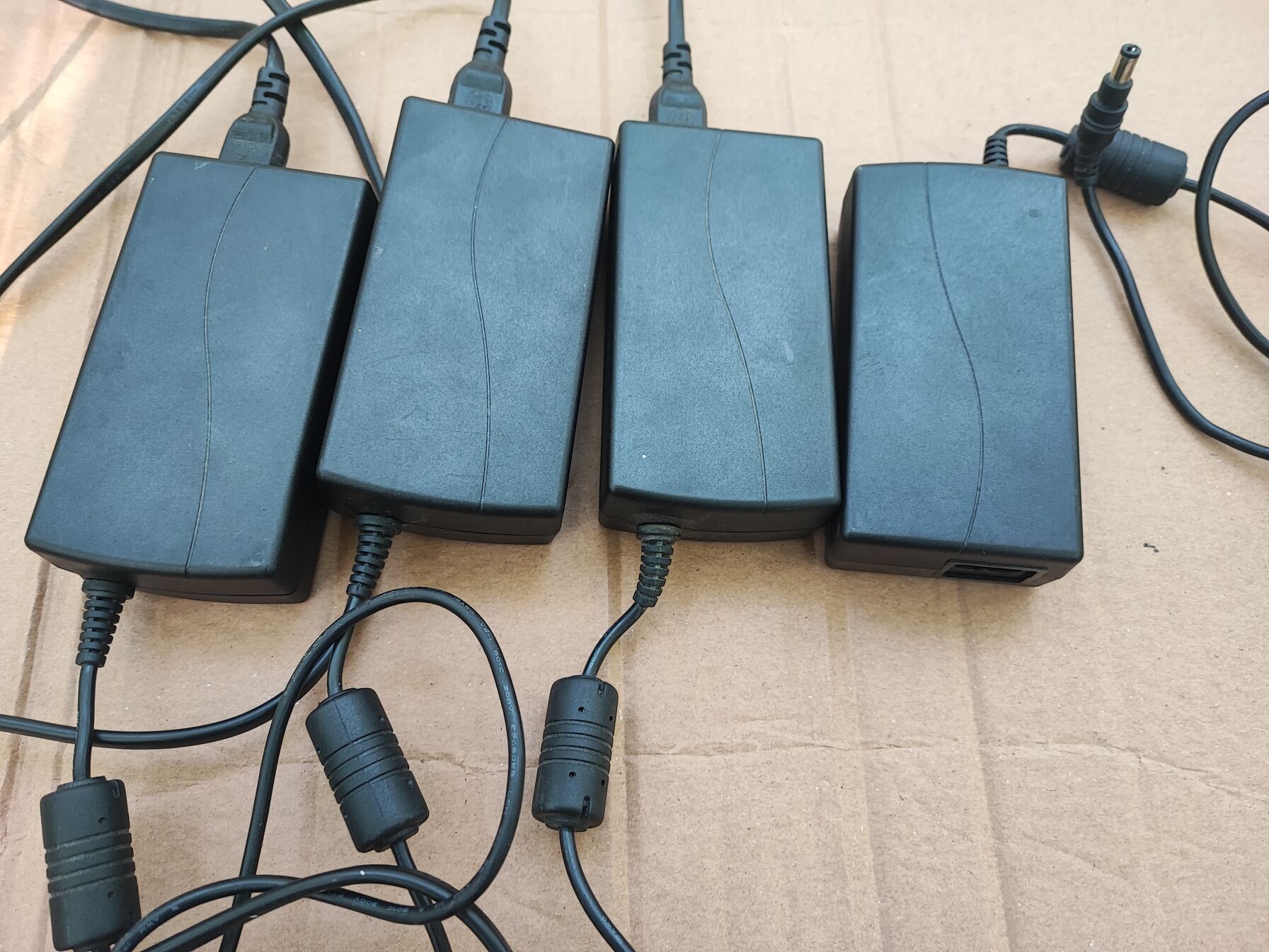

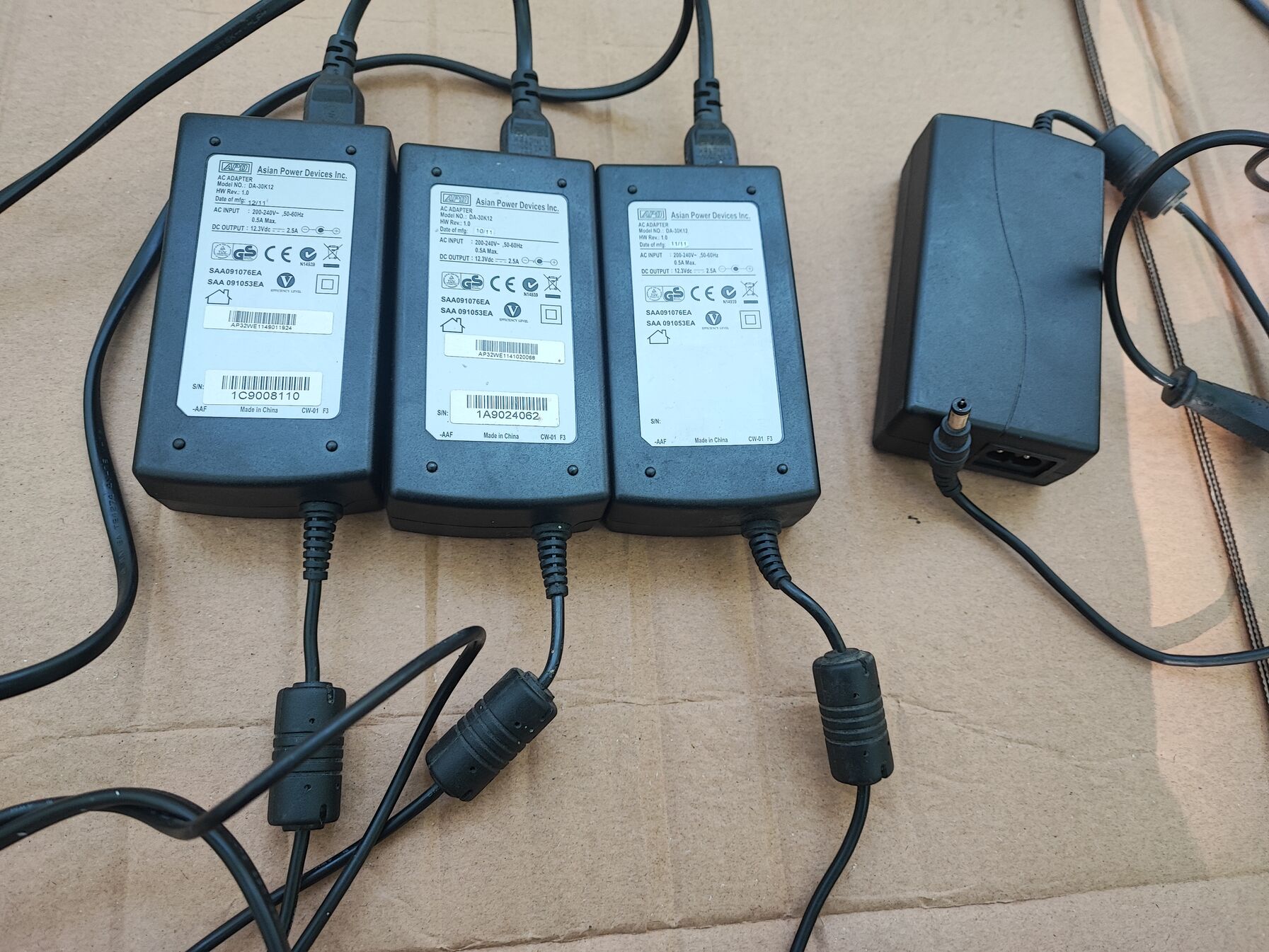

Most megnéztem konkrétan hogy mi is van ráírva az akkura, mert eddig csak emlékezetből írtam. Li-ion battery pack. Nominal voltage 37Vdc Max. Charge voltage 42Vdc. Rated capacity 12.4 Ah/458.8Wh. Akkor ez a nominal feszültségen milyen töltöttségi szinten lehet? Van 3db adapterem ami 12,3vdc 2,5 a. Ezek lehet kapcsoló tápok. Rakok fel képet róluk: [kép] [kép] [kép]
-
#92446
tordaitibi
veterán
Dajkusz
#92442
-
#92445
Dr. Szilikát
őstag
Dr. Szilikát
őstag
Azt sem lehet tudni, hogy a "modem adapter" stabilizált, kapcsolóüzemű, vagy egyszerű vasmagos trafós. Ezek sok esetben pont az utóbbival működtek, ami nem stabilizált, terhelés nélkül 40 %-kal is többet adhat le. De én mértem már olyan 12 V-ost, ami 19 V-ra is felszaladt. Bár ez ritkább eset, egy régi Panasonic telefon adaptere, talán még 220 V-os.
Ha stabilizált lenne, akkor sem egészséges megoldás, az áramkorát ilyen módon történő kihasználása, például túlterhelésre a gyengébbik soros tagon átfordulhat a feszültség negatívba, amitől tönkremehet (ld. kimeneti pufferkondi stb.)
Wh nem teljesítmény, hanem energiamennyiség, amit tárolni képes. Így jön ki:
37 V x 13,5 Ah = 500 VAh = 500 Wh
1C terhelés mellett (13,5 A) leadhat:
37V x 13,5 A = 500 W teljesítményt. Tehát ez véletlenül egyformára jön ki az 1C miatt, de ez a standard terhelés Li-ion akkunál. 2C terheléssel már 1000 W is lehetne, ha bírna annyit (vagy csak rövid időre), de ezt a specifikációi között kellene ellenőrizni.
-
Dajkusz
tag
-
PHM
addikt
válasz
Dajkusz
#92442
üzenetére
Szerintem ezt így felejtsd el.
Kell áramkorlátozás és pontosan betartott töltési végfeszültség,
valamint nem árt lekapcsolni a töltést a névleges áram tizedénél.
Jobban jársz egy gyári töltővel.
Itthon kb 7000, kínából 4-5000 JMF- ből kijön.
Csináltam áramkorlátozó és lekapcsoló automatikát gyári akkutöltőhöz,
annyi volt vele a munka, hogy nem éri meg. 42,5V 2A-ból 41,5V 0,8A-t kellett csinálni. -
#92438
demars
addikt
rednifegnar
#92437
demars
addikt
válasz
rednifegnar
#92437
üzenetére
Stereo poti lesz utána. Csak le kell tekerni bekapcsolásnál.
-
#92437
rednifegnar
senior tag
Dr. Szilikát
#92435
rednifegnar
senior tag
válasz
Dr. Szilikát
#92435
üzenetére
na igen ha van utana egy fokozat ami hangeroszabalyzos akkor azzal lehet segiteni a dolgon. de erre gondolni kell elore ezert is irtam a kolleganak hogy figyeljen ra mert nem biztos hogy megussza ezt a rajta levo gombokkal.
-
#92436
Barret001
addikt
Dr. Szilikát
#92435
Barret001
addikt
válasz
Dr. Szilikát
#92435
üzenetére
Pont erre gondoltam,nem kell kikapcsolni.Pause,aztán mérés,mennyit fogyaszt.Ha csak néhány mA,akkor ez egy jó megoldás.1 gombnyomás,és már indul is.
-
#92435
Dr. Szilikát
őstag
demars
#92430
Dr. Szilikát
őstag
válasz
demars
#92430
üzenetére
Teszteltem ilyet én is autóban, csak már pontosan nem emlékszem, hogy a távszabályzóval kikapcsolva megőrzi a beállításokat, a forrást is.
Ez persze autóban nem jó megoldás, úgyhogy a tesztidőszak alatt csak ideiglenesen volt bedrótozva egy potméteres rádió bemenetére, ami hangerőt és hangszínt szabályozta, csak utána következett a külön végerősítő.
Ettől függetlenül lehetett éppen használni, bejövő telefonhívást is rendesen kezelte, azaz forrást váltott automatikusan. A mikrofont mondjuk ki kellett vezetni, hogy jobban lehessen rábeszélni. SD-kártyáról zenelejátszás, autós viszonyok között nagyon jó minőséget produkált.
Itt az alapfilozófia, hogy normál vonalszintű jelkimenettel indít, ami leszabályozható, ha valaki akarja. Egyébként a hangerőt utána kell szabályozni, akár potméterrel stb.
-
#92433
Barret001
addikt
rednifegnar
#92431
Barret001
addikt
válasz
rednifegnar
#92431
üzenetére
Lehet hogy nem kellene teljesen áramtalanítani? Mennyi az üresjárati fogyasztása?
-
#92432
demars
addikt
rednifegnar
#92431
demars
addikt
válasz
rednifegnar
#92431
üzenetére
Ezt jó tudni. Köszi az infót.
Természetesen lesz főkapcsoló ami visz mindent. -
#92431
rednifegnar
senior tag
demars
#92430
rednifegnar
senior tag
válasz
demars
#92430
üzenetére
ettol felnek egy kicsit. nekem van egy hasonlo modulom, ami pofara majd ilyen.
van ennek kismillio verzioja es mindegyik hasonlo csak kulonfele konfigban szerelik. olyan a vezerlo, hogy kepes kezelni mindent. lcd kijelzot, ledest, led nelkulit, lion toltesvezerlest, fm, bt, mp3, sd, infra, meg mittomen mindent.
egy nagy baja van, amikor bekapcsolod akkor full hangeron bombol, hiaba halkitod le, kovetkezo bekapcsnal ujra full hangero.
ha ugy epited be, hogy mindig fesz alatt van akkor jo lehet, de ha power off/on valamilyen okbol (pl aramszunet) akkor bekapcsolasnal megint fullba nyomja. az meg megkuldi az erolkodot es a membranokat is mig le nem halkitod.
nem tudom valtoztattak e mar ezen lehet van tobb fele, ami nekem van az ilyen es mikor utana olvastam akkor masok is ezzel kinlodtak.
az kulon teszta hogy nem egy hifi cucc, ilyen kinai gyerekjatek kategoria, szol meg egyben van minden funkcio de azert zug serceg stb.
(valami hasonlo kinlodas az fm radional is volt de mar nem emlexem mi, lehet defaultban azt az eszkozt kapcsolja be amihez kedve van? vagy azt a csatornat? mar nem tom)
rakerestem gyorsan es itt egy hasonlo:
https://www.amazon.com/Hilitand-Decoder-Bluetooth-Module-Lossless/dp/B07DMVRXTG
Does not support power-off memory volume, this decoder board is the default volume. -
demars
addikt
Szeretném ezt az eszközt beépíteni.
Jól gondolom, hogy csak a kimenetet kell felhasználnom? Ez lenne a kis erősítő egyik bemenete. -
Reggie0
félisten
Fagyasztassal es lefejtessel azert lehet koncentralni, ha szukseg van ra. Egy lepcsoben 20-25%-ig fel lehet tolni, sok lepcsoben akar 60%-ig is.
De szerintem PCB maratashoz jo lesz a 12% is, nekem a 30-as peroxid es 30-as sosavat mindig fel kellett ontenem duplajara, hogy ne par masodperces legyen a maratas, mert ugy nagyon csipkes lesz az egyenes vonal es alamarhat a maszknak, stb...
-
lanszelot
addikt
-
válasz
lanszelot
#92423
üzenetére
Smart zaza sztereó jelet ad tehát mindegy
Nem tudom, hogy ha nem az előírás alapján csinálod, miért várod, hogy majd működni fog?
Nem ok nélkül kell a két csatorna közé forrasztani, valószínű a két csatornán a jel ellenütemben jelenik meg, mert csak úgy éri el a LED nyitó feszültségét. A GND és az egyik csatorna közt a feszültség 1V alatt marad. -
lanszelot
addikt
[kép]
Kék, zöld - jobb, ball
Piros - mikrofon
GndZöld + Gnd van bekötve
Smart zaza sztereó jelet ad tehát mindegy
Mikrofon nem kell.
Fülesen én is hallom
Ha bedugom amit kreáltam megjelenik a fejhallgató jel, és eltűnik a 'no ir found' Viszont nem villan mikor megnyomom a gombot.
Telefon kamerával látszik az ir. Azaz látszana, ha lenne.Arra gondoltam fordítva van beforrasztva. De szerintem így kell.
Fotón látszik hogy van beforrasztva.Arra is gondoltam, hogy mikrofont a gnd hez forrasztom a kéket meg a zöld -höz, hogy tuti legyen, de a füles is mikrofonos amit bedugtam és sztereoban szólt.
Amit megtaláltam, bár megjelenik a fejhallgató, de "no ir found" ott van így azt el is vetettem teljesen.
-
demars
addikt
Délután volt időm. Beforrasztottam az alkatrészeket. Tápegység modul, koppanásgátló, két TDA panel.
Van egy 300 VA toroidom (+-27V) azt szánom erre a projektre.
A dobozolást kellene megterveznem. Van valami ökölszabály az elrendezésre? Pl TDA IC elöl, trafó hátul, puffer kondik középen, stb... Szeretném kis helyre összezsúfolni. Az erősítő panelek meglepően kicsik, viszont hűtés az kell. Mekkora bordát kell alkalmazni? Olvastam valahol , hogy ki lehet számolni, ez is járható út, de ha tudtok súgni, hogy mi lenne a megfelelő azt megköszönném.Más kérdés: milyen vezetéket használjak? A gyári panelekhez adtak nyák sorkapcsot, ezeket ültettem be. Nem próbáltam ki, de szerintem 1,5 -ös vezeték amit fogad maximum. Amit én készítettem táp panelt, arra forrasztani fogok.
Illetve még a 12V os tápot is meg kell oldanom (koppanásgátló és a Bluetooth modul is 12V ot kér). Van dugasz tápom. Mennyire barbár módszer, ha a hálózati feszt, ráakasztom dobozon belül a dugasz tápra (villákra ráforrasztom) és ezt használom? -
aujjobba
addikt
válasz
ekkold
#92417
üzenetére
Igen, azt tudom.
Köszi, és tordaitibi-nek is!Egyébként az a vicc már elég régóta nézegetem hogyan lehet +/- osztott tápot készíteni, mármint a hagyományos lineáris megoldáson kívül.
Eddig valahogy mindig az egzotikus chargepump es hasonlók jöttek fel, azok is kb néhány milliamperig használhatóan.
Ez meg ott van már nálam készen tulajdonképpen, csak pár kábelt kellett felcserélni. -
#92415
lanszelot
addikt
Dr. Szilikát
#92396
lanszelot
addikt
válasz
Dr. Szilikát
#92396
üzenetére
Köszönöm szépen a választ
Az usb-t így ki se próbáltam, viszont a jack -es se működik.
A zaza csak usb-c ir -t keres. Azt meg csak venni.
Már nincs benne hogy hop keresse az ir-t.Úgy hogy már nem működnek a házilag elkészített ir blaster -ek.
Ahogy kötöttem: jack gnd - ir negatív ; jack left vagy right - ir positive
Próbáltam mind két oldalt külön külön.
Mikrofont nem használtam. -
Barret001
addikt
A tranzisztor bázisára,és a negatív ágra kell egy kondenzátor.Nyomógombbal a tranzisztor bázisára feszültséget kötsz,kondi feltöltődik.Amint kisül,lekapcsol a tranzisztor. 3-4 alkatrész. Így képzelem el,nem sokat értek hozzá...50 mA-t csak a led ismeretében lehetne durván kiszámolni,jobb azt kimérni,az a biztos. Szín függő erősen.
-
aujjobba
addikt
válasz
ekkold
#92410
üzenetére
Na várj az egy panel +/- dolog nem teljesen tiszta.

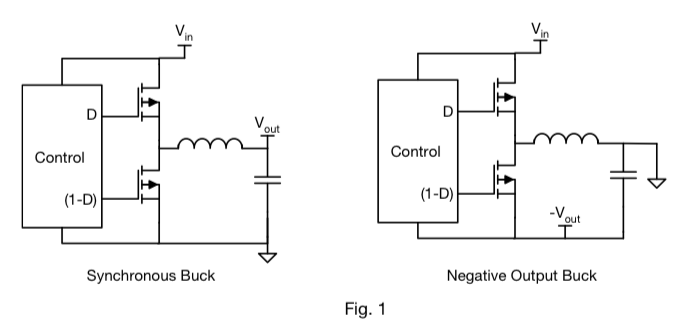

Rakotottem két konvertert a tápomra, az egyiket pozitív Buck a másikat negatív konfigurációban.
Így a tápról jövő GND-hez képest (fekete krokodil) az egyiken 5V a másikon -5V van, nincs zárlat.
Vagy nem erre gondoltál?
-
ekkold
Topikgazda
válasz
aujjobba
#92403
üzenetére
Beköthetsz ugyanolyan a nyákot negatív tápnak is. Akkor kell jobban odafigyelni ha egy panelra akarsz tenni +- tápot is, ilyenkor nyilván csak 1db GND lehet...
A negatív táp megoldásnál arra kell figyelni hogy a +be és a -ki között nem lehet nagyobb feszültség, mint amit az IC-re maximumként megadnak. Tehát ha pl. +24V-ból csinálsz -12V-ot, akkor az IC 36V feszültséget kap - ezt nem szabad figyelmen kívül hagyni. -
#92409
tordaitibi
veterán
aujjobba
#92403
-
#92408
demars
addikt
rednifegnar
#92405
demars
addikt
válasz
rednifegnar
#92405
üzenetére
Folyasztó az nincs. Gyantám van, az segített már kényes helyen (izzó fém csavaros részére forrasztottam vezetéket, szépen megfogta).
Vettem lakk sprayt, meg 1200 as és 800 -as polír papírt. Már átdolgoztam, most szárad. Du beforrasztom az alkatrészeket.
Közben megérkezett a TDA kit is , azt is forraszthatom készre. Illetve van koppanásgátló kit is, szintén forrasztásra vár.
Majd egy pofás dobozt kellene faragnom hozzá, csak előbb tesztelni szeretném és asztalon elrendezni mi hol legyen, minél kisebb helyet foglaljon. -
-
lanszelot
addikt
válasz
Batman2
#92401
üzenetére
Először is köszönöm szépen a válaszokat mindenkinek
A tárolás a gond. Ha 12V lenne kevés A -el akkor nem lenne gond.
De az ördög és az alvási szokásai miatt inkább nem.
Nem is a töltés, hanem tárolás kozben ha víz éri... No nem egy medencényire gondoltam.
Gondoltam a kompresszor olajra is, az tuti lenne, de ismét tárolási probléma. Hova rakjam az akváriumot.
Ház tető leszedése, ventilátorral levegő mozgatás lenne a legegyszerűbb, csak ki kell találnom hova tegyem ahol senki se jár. -
#92405
rednifegnar
senior tag
demars
#92369
rednifegnar
senior tag
válasz
demars
#92369
üzenetére
ahogy irtak semmi nem maradhat a feluleten, ujjlenyomat se.
ultra/vim amiben csiszolo szemcsek vannak azzal jol at kell koromkefezni rajzolas elott es nem szabad hozzaerni.
ugy tudod ellenorizni a tisztitast hogy engedsz ra teljes feluleten vizet es megnezed szetterul e rajta. ha savosan/foltosan lefut akkor meg nem jo.lakkfilc = aceton, esetleg ujabb koromkefe hogy fem tiszta legyen.
forrasztashoz meg jo sok folyaszto. erdemes befuttatni onnal vagy egy reteg lakk mert a femtiszta rez nagyon hamar oxidalodik es hipp hopp megeszi vagy kontaktos lesz. -
aujjobba
addikt
Kicsit megkavarodtam.
Szóval adott egy dc/dc konverter, régebben be is tettem a képét, a nyák tervnél vigyázva volt, hogy a GND külön nagy területen legyen a hátsó oldalon, és az érzékenyebb körök rövid úton záródjanak be via-val átvezetve GND-re.
Eddig stimm, stabil is lett, nem is zajos.
(800kHz-en kapcsolgat)Namost ezt a konvertert negatív szabályozóként is tudom használni, szimplán a GND pint használva -Vki kimenetnek az eddigi Vki pedig a GND.
Kérdés: ha negatív konverter módban akarom használni, akkor át kell terveznem a nyákot is, hogy az eddigi Vki ami mostantól GND legyen kivezetve a GNDplane-re, és ahhoz képest legyenek a körök rövidek, vagy maradjon úgy ahogy most van?
Bocsánat nem tudom mennyire érthető, elég vacakul bírom ezt megfogalmazni.
-
Batman2
addikt
válasz
lanszelot
#92397
üzenetére
Fúrd meg a burkolatot 4-es, esetleg 5-ös fúróheggyel, olyan helyen, ahol az alkatrészek kicsivel távolabb vannak a burkolattól, mondjuk a tetejém és a két oldalán (oldalak 5-8 luk mindkettőn, tető 5-20)!
Így már valamennyi légáramlás kialakul benne és biztosan akár 10-20 fokkal is hűvösebbek lesznek bent a legmelegebb alkatrészek.
Nyilván így víz nem érheti, bár amúgy sem szoktuk fürdetni!
És nagyon poros, esetleg fém reszelékes helyen dem tanácsos üzemeltetni, pl. műhely, de ez persze mindem műszaki holmira érvényes.
Ezzel biztosan lehet hosszabbítani az üzemidejét is.
Én a kompakt fénycsövek alkatrész házával tettem ezt, ahogyan egvettünk egyet.Üdv.
Az ér?
Csak megfelelő program kell hozzá.
Új hozzászólás Aktív témák
- Lenovo ThinkPad T14s Gen 2 i5-1135G7 16GB 512GB 1 év garancia
- ÁRGARANCIA! Épített KomPhone Ultra 7 265KF 32/64GB RAM RTX 5080 16GB GAMER PC termékbeszámítással
- GYÖNYÖRŰ iPhone 12 64GB Black-1 ÉV GARANCIA - Kártyafüggetlen, MS3653,90% Akkumulátor
- Asus TUF Gaming F15 FX507 - 15,6"FHD 144Hz - i5-12500H - 8GB - 512GB SSD - RTX 3050 - 1 év garancia
- Samsung Galaxy A21s 32GB, Kártyafüggetlen, 1 Év Garanciával
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Promenade Publishing House Kft.
Város: Budapest
