Bemutatta a Samsung legújabb, mobiltelefonokba és táblagépekbe szánt Exynos rendszerchipjét. Az Exynos 2600 a dél-koreai gyártó 2 nanométeres GAA (Gate-All-Around) gyártási technológiájával készül, ezzel ez lett az első 2 nm-es mobilchip a piacon. A Samsung szerint az Exynos 2600 teljesítménye 39%-ot javult az Exynos 2500-hoz képest, jobb energiahatékonyság mellett.

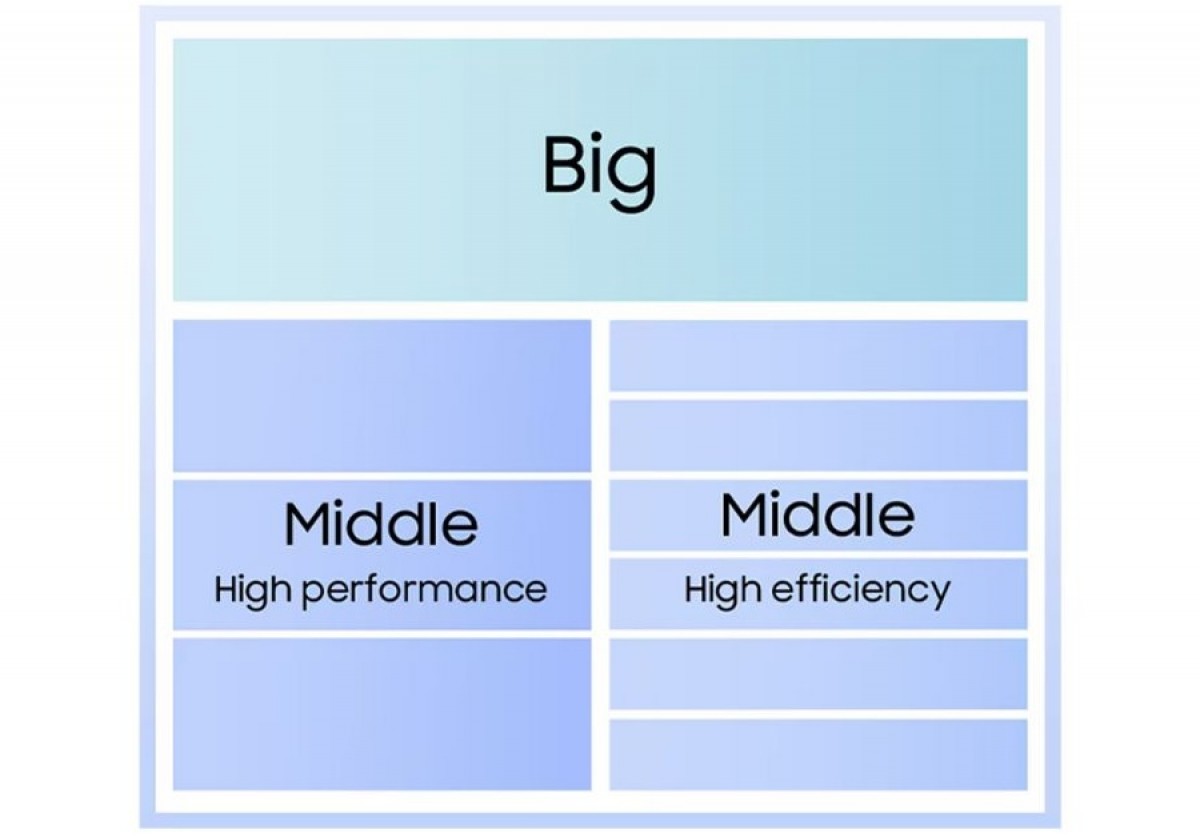

Az Exynos 2600-ban található CPU már az ARM legfrissebb v9.3 architektúráját használja, tíz C1 kategóriás magját három klaszterben osztja el. Prime (Big) szerepkörben van egy 3,8 GHz-es C1-Ultra mag, mellette három 3,25 GHz-en dolgozó C1-Pro magot találni High Performance (Middle) szerepben, és van hat darab hatékonyságra fókuszáló (High Efficiency, Middle), ezek is C1-Pro magok, de már csak 2,75 GHz-es órajellel. A C1 magokkal az Exynos 2600 már támogatja az ARM új SME2 utasításkészletet, így adott a lehetőség, hogy a rendszer CPU-magokon belüli mátrixfeldolgozót használjon AI munkafolyamatokhoz. Viszont a Samsung nem csak az ARM Lumex platformjára hagyatkozik a mesterséges intelligencia feladatokhoz, adott egy saját fejlesztésű NPU is. Ez elődjeihez képest 113%-os gyorsulást biztosít generatív feladatokban, és több feladat futtatására képes lokálisan, mint elődjei. Az Exynos 2600-ban található NPU a világ első olyan mobil SoC-ben található neurális feldolgozója, amely hardveres hibrid posztkvantum-kriptográfia (PQC) segítségével biztosítja az eszközön belüli adatvédelmet.
(forrás: Samsung) [+]
Xclipse 960-as grafikus gyorsító található az Exynos 2600-ban, ebben debütál a Samsung ENSS (Exynos Neural Super Sampling) technológiája, ami AI-alapú felskálázást és képkocka-generálást ígér drasztikus fogyasztásnövekedés nélkül. Nyers teljesítményben és sugárkövetésben elődjéhez képest 50%-os javulást hoz az új GPU a dél-koreai márka közleménye szerint. Az ISP akár 320 MP-es érzékelők kezelésére is képes, 108 MP-es felbontású szenzorokig pedig záridő-késleltetés nélküli rögzítést. Támogatott az akár 8K felbontású videók rögzítése 30 képkockás másodpercenkénti sebességgel, a 4K pedig 120fps-ig mehet nagy dinamikatartományú (HDR) rögzítéssel. Az ISP támogatja a Samsung APV videó kódolását is a HEVC (H.265), H.264, VP9, AV1 mellett, és állítólag pontosabb lett a mély tanulásra épülő zajszűrés az éjszakai videózáshoz.
Az Exynos 2600 támogatja a 4K kijelzők kezelését 120 Hz-ig, a HDR10+ lejátszást, az LPDDR5x típusú memóriákat, és az UFS 4.1-es tárolókat. Érdekes, hogy SoC-be integrált modem és hálózati chip helyett külön chipek kezelik a vezeték nélküli kapcsolatokat.
(forrás: Samsung) [+]

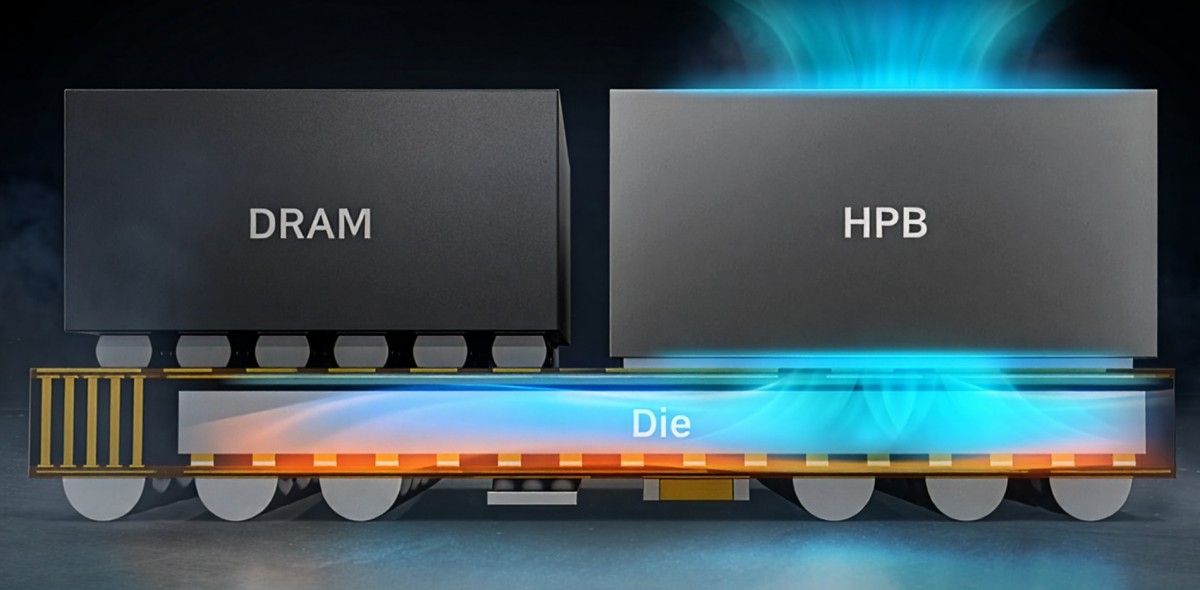

A hőelvezetés kérdését a Samsung új Heat Path Block (HPB) technológiájával kezeli az Exynos 2600. A HPB egy réz alapú hővezető lemez, közvetlenül az alkalmazásprocesszor felett, a DRAM mellett, így a HPB blokk közvetlenül érintkezik a processzormagokkal. A réz alapú lemezen magas dielektromos állandójú epoxi EMC anyagok használatával állítólag 16%-os hőellenállás-csökkenést értek el az Exynos 2600-ban a korábbiakhoz képest, így a javított hőátadással a chip nagy terhelés alatt is tovább képes maximális teljesítményét fenntartani.

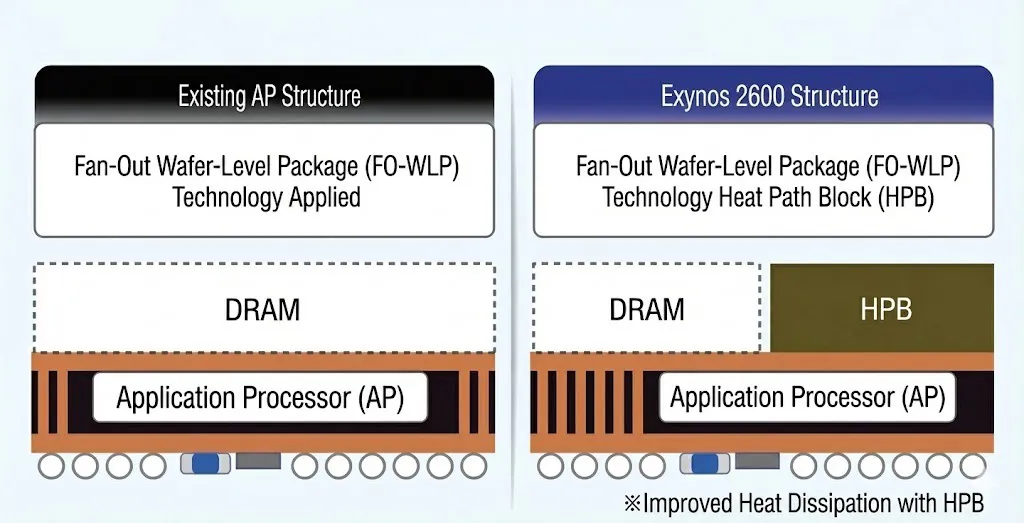

Balra egy tradicionális mobilchip, jobbra a HPB-t használó (forrás: Gizmochina) [+]
A Samsung egyelőre nem közölte, pontosan melyik okostelefonokban vagy táblagépekben lesz elsőként elérhető az Exynos 2600, csak annyit, hogy a chip tömeggyártási fázisban van. Az elmúlt évek tapasztalatai alapján azért valószínűsíthető, hogy a Galaxy S26 és Galaxy S26 Plus (vagy S26 Pro) lesznek az Exynos 2600 premierjéhez az eszközök, még ha csak bizonyos régiókban is.
