A TSMC szerint nagyon erősen rajtol a 2 nm-es gyártástechnológia. A cég vezető alelnöke, Kevin Zhang arról beszélt a DigiTimesnak, hogy az N2-höz kapcsolódó ügyfél tape-outok száma a fejlesztés ezen pontján négyszerese annak, amit a korábbi 3 nanométeres zászlóshajó node-nál láttak.
A tape-out nagyjából azt jelenti, hogy egy chipterv kész és mehet a félvezetőgyártóhoz, hogy az el tudja készíteni a gyártáshoz szükséges fotomaszkokat. A kifejezés elnevezése még azokra az időkre nyúlik vissza, amikor a végleges terveket mágnesszalagokra rögzítve küldték el a gyártónak. A tape-out fázis egy nagyon drága és kritikus mérföldkő, hisz ha utólag kiderül, hogy tervezési hiba volt a chipen, le kell állítani a gyártást és újra kell tervezni, így a TSMC által közölt szám korai, de elég beszédes jelzője annak, mennyien és mennyire komolyan készülnek az adott node-ra. A négyszeres ugrás arra utal, hogy a nagy megrendelők közül többen inkább az N2-re történő fejlesztésre gyorsítanak rá, ahelyett hogy további 3 nm-es variánsokban gondolkodnának.

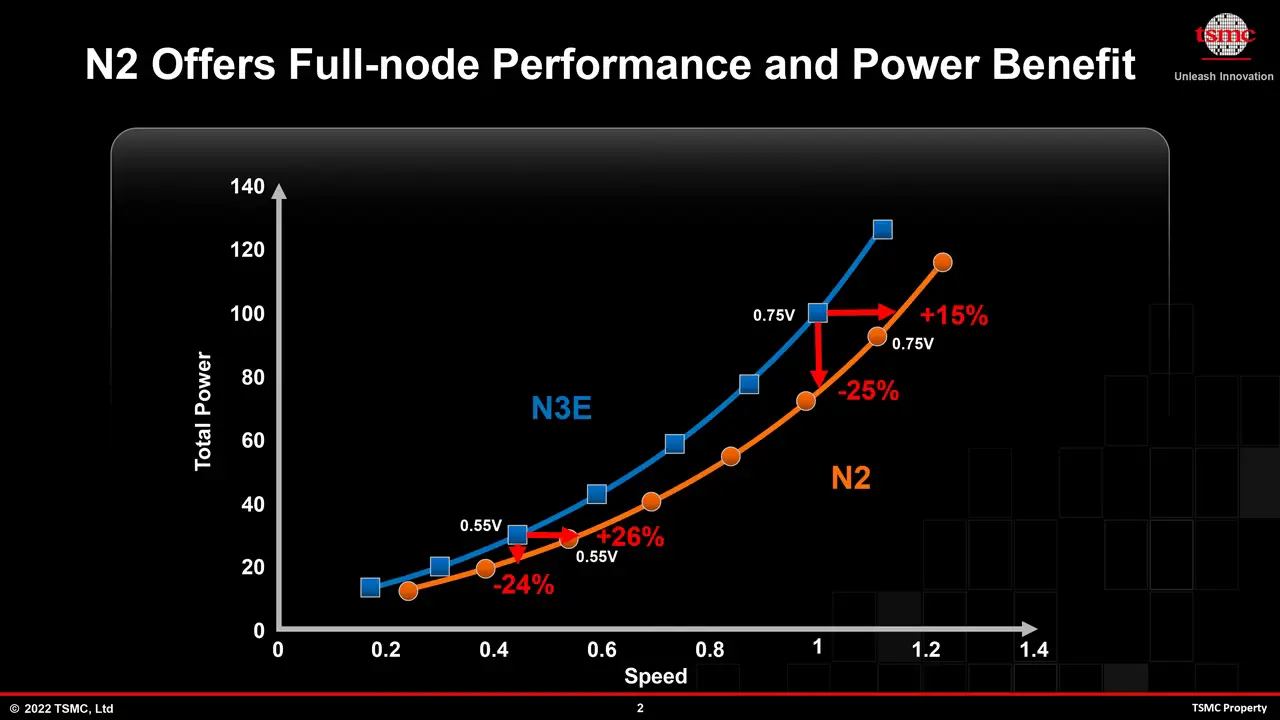

Az N2 node N3E-hez viszonyított hatékonysága (forrás: Guru3D) [+]
A TSMC N2 egyik kulcsa, hogy ez a vállalat első gate-all-around (GAAFET) nanolap (nanosheet) tranzisztoros technológiája, amivel a FinFET-et hagyják maguk mögött. A cég állítása szerint az N2 az N3E-hez képest azonos fogyasztás mellett akár 15%-os teljesítményjavulást hozhat, vagy ugyanakkora teljesítmény mellett akár 30%-al alacsonyabb fogyasztást célozhatnak meg vele a tervezők. Emellett nagyjából 15%-ban nőhet a tranzisztorsűrűség is, ami vagy kisebb lapkát, vagy több logikát jelenthet hasonló szilíciumterületen.
A beszámoló szerint az N2 2025 negyedik negyedévében lépett a tömeggyártásra alkalmas szakaszba, de egyelőre csak nagyjából 3%-át adja a TSMC negyedéves bevételének. Jelenleg továbbra is az „érettebb” 5 nm-es és 3 nm-es családok hozzák a fő pénzt: előbbi körülbelül 33%-ot, utóbbi nagyjából 30%-ot tesz ki a bevételből. Az N2 részesedése ugyanakkor várhatóan fokozatosan nő, ahogy a minősítési körökből átfordulnak a termékek tömegtermelésbe.

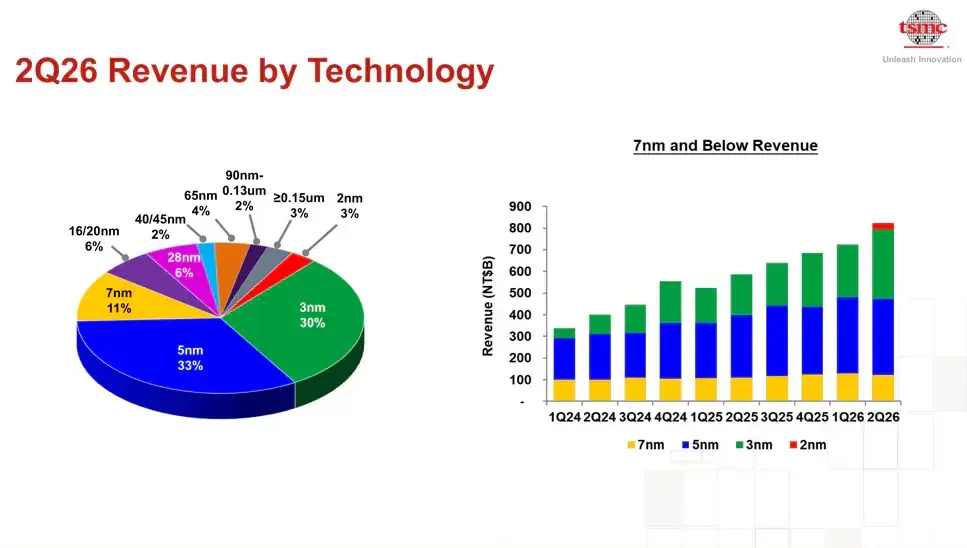

A TSMC 2026-os második negyedévi bevételeinek megoszlása a node-jaik szerint (forrás: Guru3D) [+]
Konkrét ügyfeleket is említ a cikk: az AMD-nél az EPYC Venice szerverprocesszorokat kötik az N2-höz, az Apple kapcsán pedig arra számítanak, hogy a cég legnépszerűbb telefonjainak új generációjába, az iPhone 18 Pro mobilokba szánt A20 Pro készülhet ezen a technológián. A négyszeres tape-out aktivitás alapján az N2 akár gyorsabban is futhat fel, mint a korábbi gyártástechnológiák.
A gyártó oldaláról ez üzletileg is fontos, hisz minden új node egyre bonyolultabb eljárásokat és drágább wafergyártást hoz, amit prémium árazással lehet – és szokás – követni. Ha ehhez szélesebb ügyfélkör és több projekt társul, az N2 a következő negyedévekben egyre nagyobb szeletet hasíthat ki a TSMC bevételeiből. A TSMC ezért már a 2 nm-es család életciklusát is nyújtaná: idén érkezhet az optimalizált N2P, 2027-re a magasabb teljesítményre kihegyezett N2X, 2028-ra pedig az N2U jelű finomhangolás szerepel a tajvaniak ütemtervében.
